Автор Тема: спаять Fender Champ (или чего попроще) (Прочитано 212652 раз)

u-mix

alkuz, ничего не имею против прекрасных работ JBB...но у него видно что человек пытается сделать своё, из замечательных комплектующих...есть ещё одно но ...на заказ.
...а то что происходит в большинстве тем ка эта напоминает мне 80-е годы...когда работал начальником монтажного участка...к нам на стажировку пригнали с гор молодых девчонок с аулов Дагестана...мало того что они практически не понимали по русски они не знали даже название деталей...им всунули в руки в руки паяльники положили перед ними образцы и они начали крепить обороноспособность страны....вот что чаще всего напоминает наш крафт...тупое бессмысленное паяние из готовой комплектухи...без единой мысли в голове и желанию чему либо учится...а оно им надо...можно же купить

... и добавил:

akl ...ты даже не представляешь как я счастлив и горд за то что ты делаешь айлеты из медных заклепок

любой путь начинается с первого шага, ты его уже сделал...когда нибудь и трансы мотать будешь

главное не считайте себя рукожопее чем вы есть

...врачами замечено что ''мотание трансформаторов'' как и вязание и любое рукоделие благотворно влияет на нервную систему

alkuz

u-mix, мне понятна твоя мысль, но ты как-то смешал всё в кучу... Даже покупной кит, без должного умения, можно превратить в кучу хлама. И никто не говорит о том, что ненужно развивть навыки, умения и элементарную акуратность! И электробезопасность тоже никто не отменял, хотя порой тут ТАКОЕ лепят...

u-mix

alkuz, ну вот и славненько....

iZEP

Ну , изготовление транса - каркасик из электрокартона, с подгоночкой паз/выступ, нарезка полосок бумаги с насечкой бахромы по краю(да и выбор самой бумаги)
намотка секций, иногда размотка и заново, разделка выводов на пистоны( б0льшие чем я фанаты и пистоны сами на самодельных приспос0бах гнут)
пропитка (тоже стараешься чтобы лак протёк), сушка; сожаление что железо не сам плавил/катал/травил - этапы сами по себе интересны и удовольствие, если транс хорошо звучит потом, гаааараздо больше

А если приходилось тороиды мотать, то всё ЭТО ваще слегонца происходит.
Но маленькое НО - я вот это для аудиофильских дел делал и буду делать, а для гитарника вполне подберу из готовых - старые совковые трансы ещё пока в наиогромаднейших количествах существуют, даже новенькие неликвиды производства тех лет, и их главная функция в гитарнике - согласование сопротивлений -
не нуждается в плясках с бубеном - в крайнем случае взять другой экземпляр того же типа

Lesath

Гмм... а что такого интересного в намотке транса? Да ничего собственно я там понимаю проектировать их подбирать параметры намотки железа итд. итп. А мотает пусть станок - это да интересно... лучше бы литературы какой почитали по сабжу чем ручку намотчика крутить ей богу

Dony

С новым годом!
Подскажите пожалуйста по трансам:
Имеются 2 трансформатора(не знаю от чего они).Можно ли их использовать как выходной или питательный?

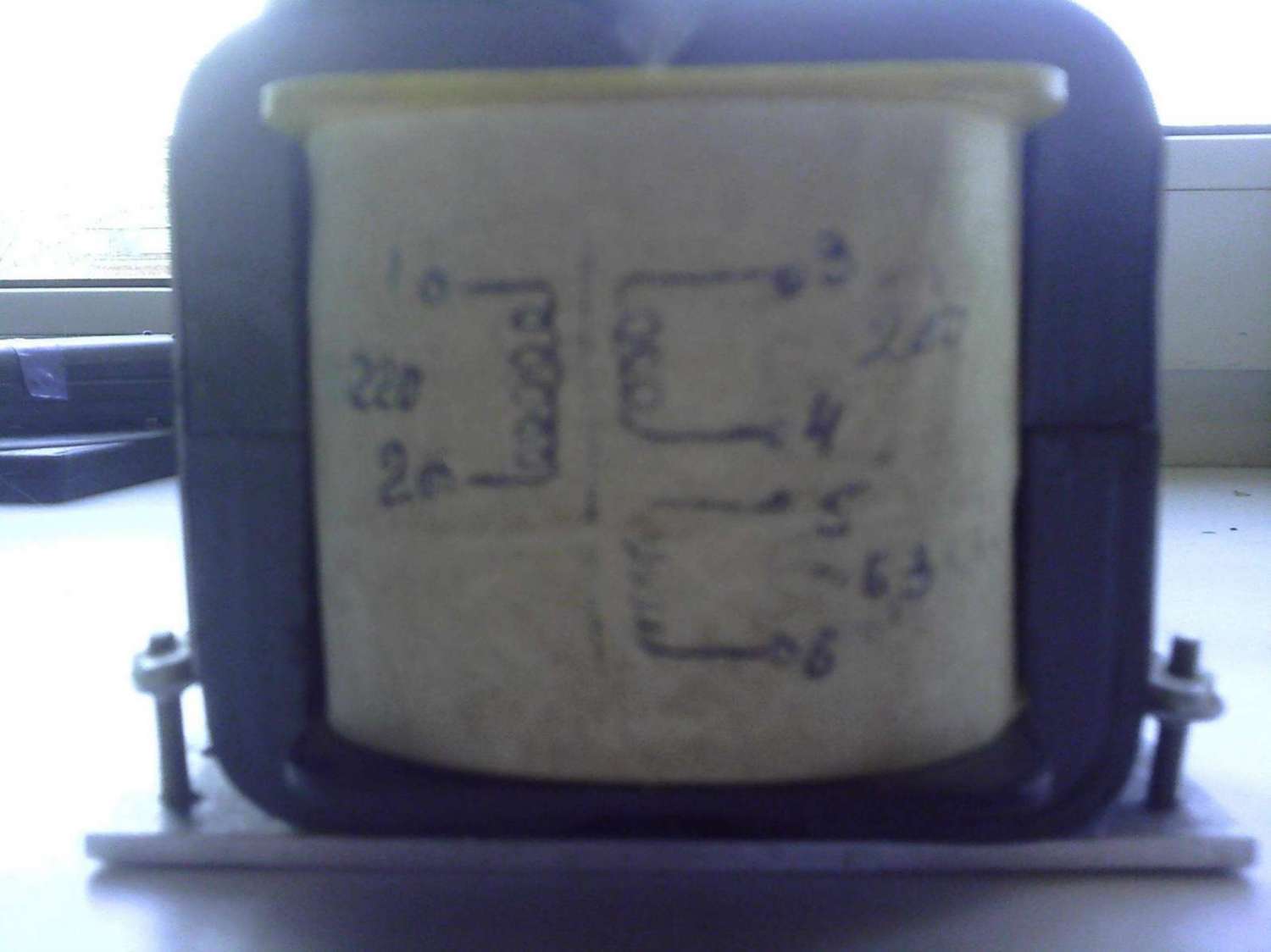

На большом 6 выводов : 1-2 -220,3-4 - 280,5-6 - 6,3.

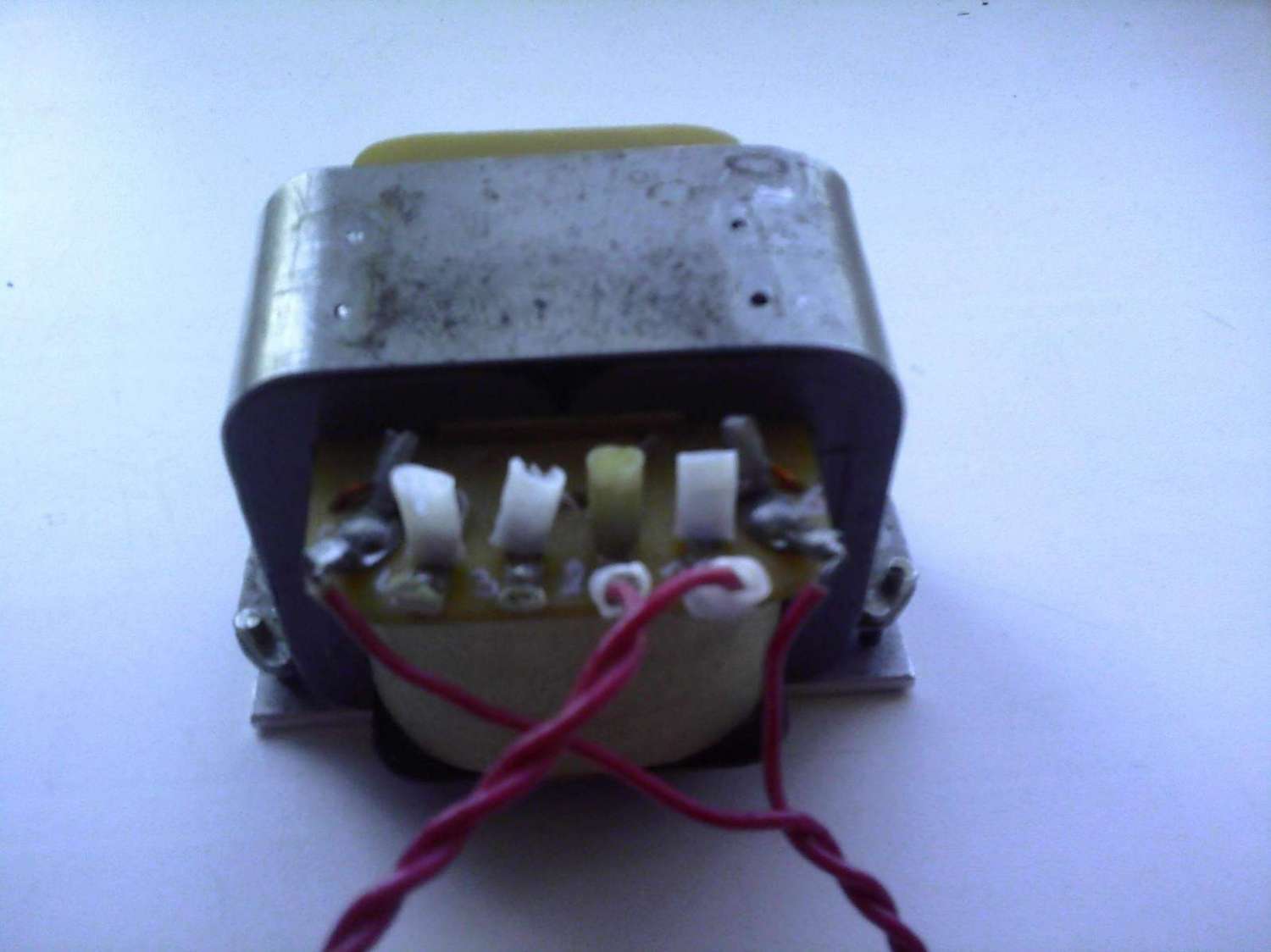

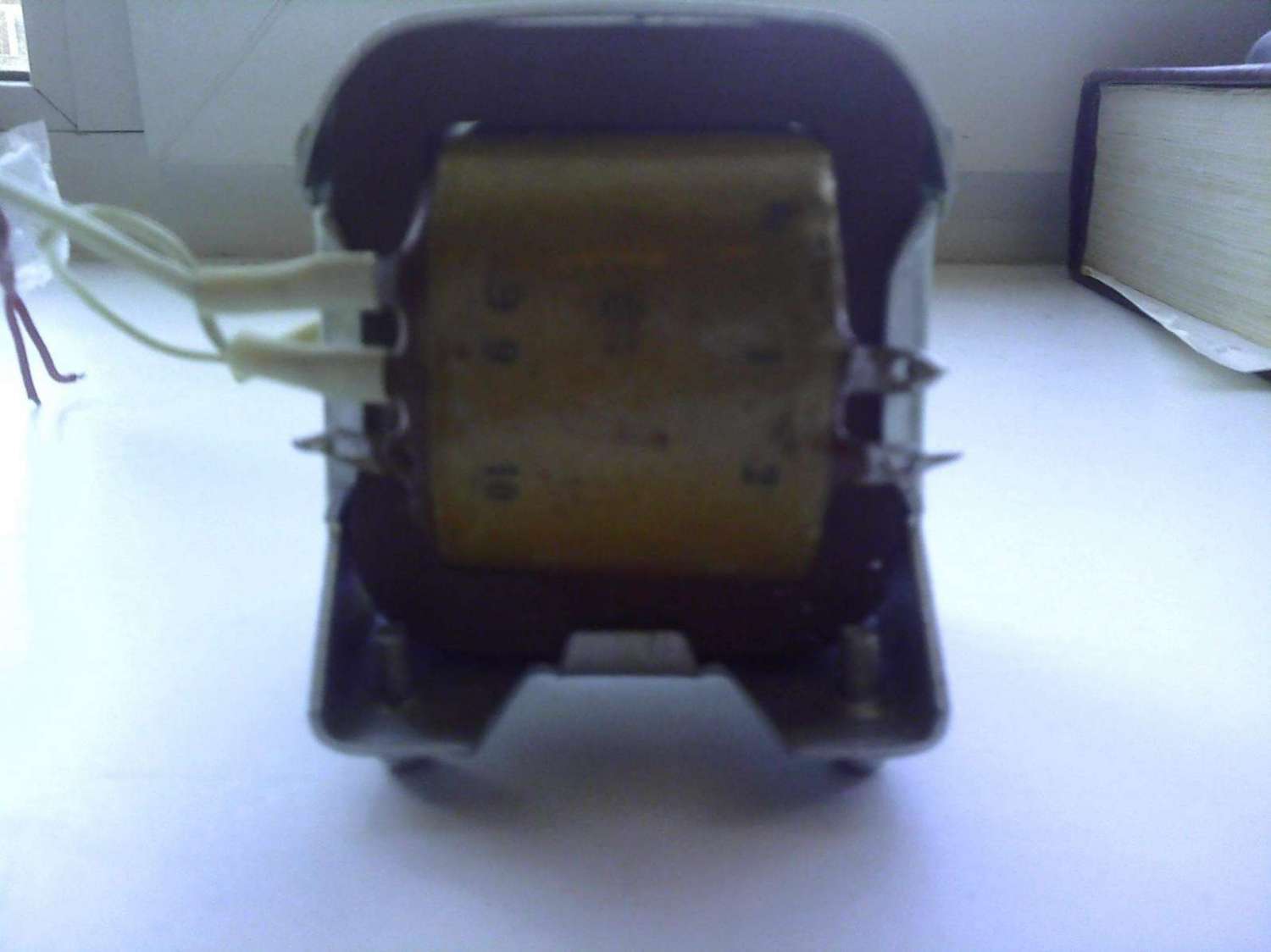

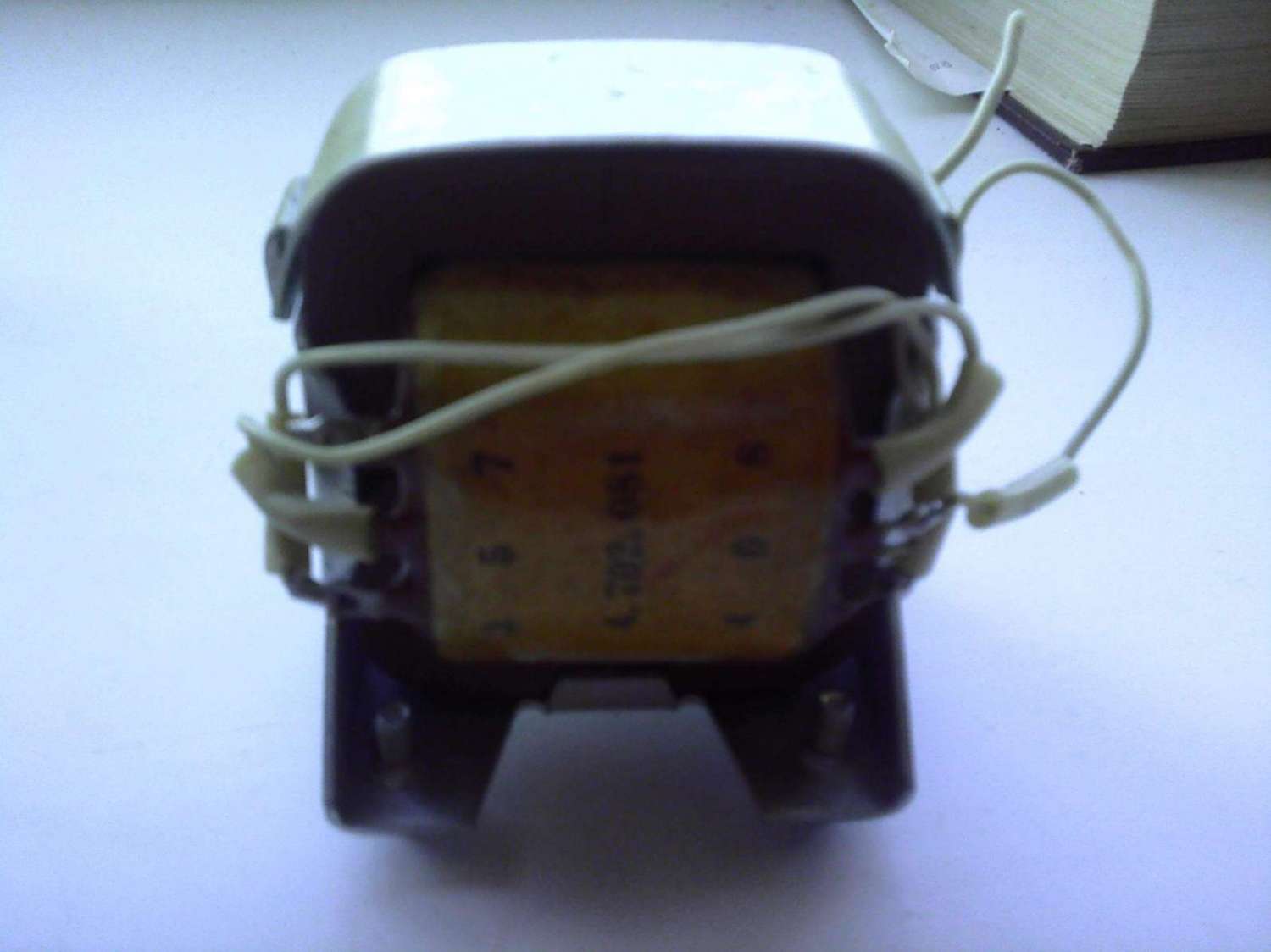

На маленьком (4.702.081) 11 выводов(11 - буква Э).

И если они не подходят - можно ли на их основе сделать нужный?
Схема - Champ 5f1.
Спасибо!

hayer

вот пытаюсь разобраться...

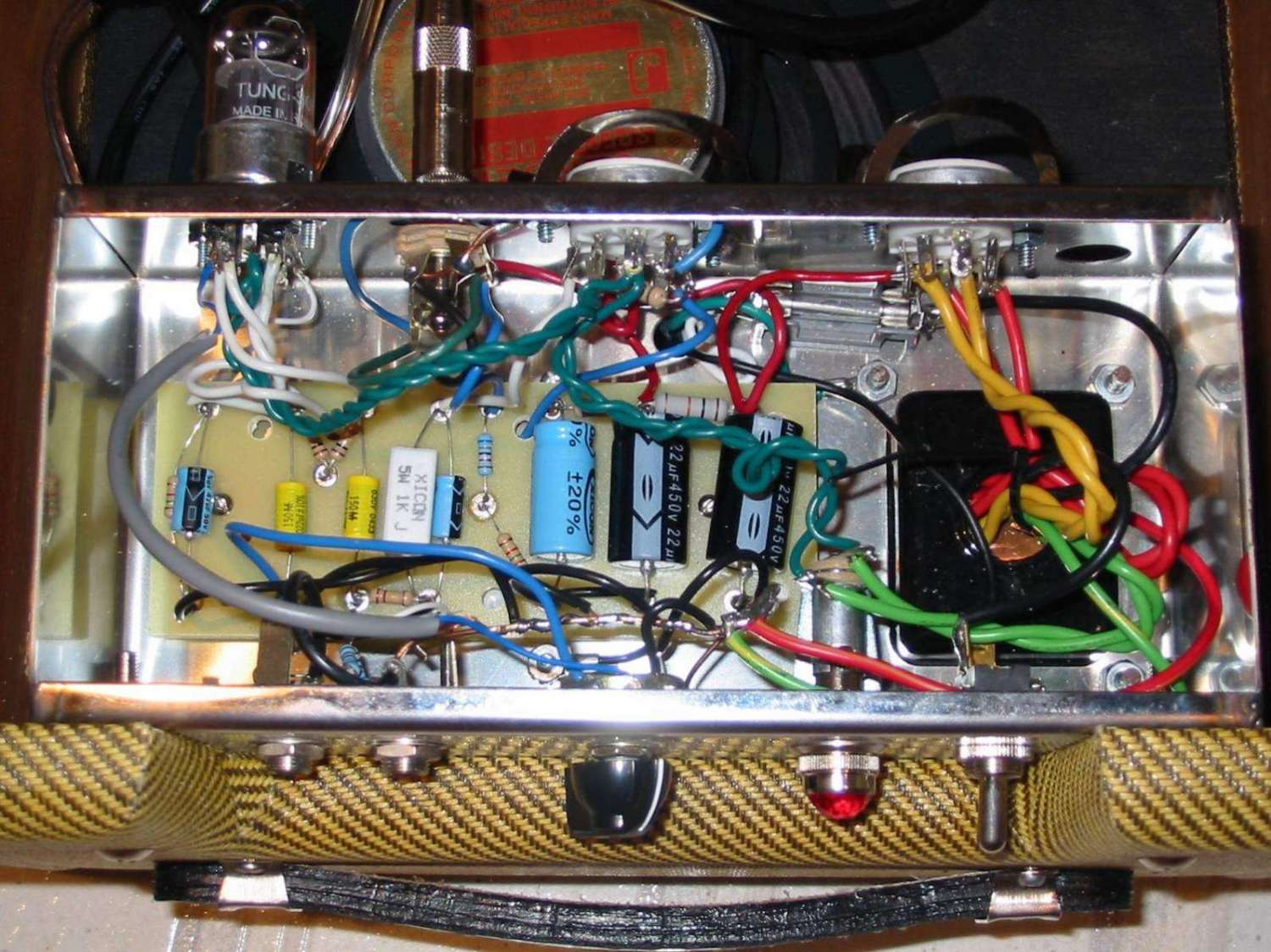

1. на фотке мы видим 2 зелёных отвода идущих на пилот-лайт.
еще есть жёлто-зелёный - он идёт на землю. я так понял это накал со средней точкой и 2 отвода по 3.15 В.

2. у меня жэ транс хамонд 290 АЕХ и там всего 2 зелёных и каждый получается по 6.3 В???
на схеме я так жэ заметил что один зелёный идёт на пилот-лайт и далее на накалы ламп.
3. он должен быть походу экранированый.
второй зелёный по схеме соединяется с красно-жёлтым и идёт на землю???
4. я думаю 2-й может заизолировать?

спасибо за замечания и советы. всех с наступившим новым годом!

alkuz

Цитата: hayer от Января 01, 2013, 22:59:46

1. на фотке мы видим 2 зелёных отвода идущих на пилот-лайт.
еще есть жёлто-зелёный - он идёт на землю. я так понял это накал со средней точкой и 2 отвода по 3.15 В.

Да, на современных трансформаторах для Чампа иногда делают накал со средней точкой.

Цитата: hayer от Января 01, 2013, 22:59:46

2. у меня-же транс хамонд 290 АЕХ и там всего 2 зелёных и каждый получается по 6.3 В???

Ничего страшного. В крайнем случае сделаешь искусственную среднюю точку с помощью пары резисторов по 100 Ом от каждого из зеленых выводов на землю.

Цитата: hayer от Января 01, 2013, 22:59:46

на схеме я так-же заметил что один зелёный идёт на пилот-лайт и далее на накалы ламп.

Не один, а оба зеленых провода накальной обмотки идут на накал ламп через лампу индикатора. Она тоже рассчитана на 6,3V.

Цитата: hayer от Января 01, 2013, 22:59:46

3. он должен быть походу экранированый.

Не совсем понял, чего ты собрался экранировать в накале и зачем... Если что - в оригинальном чампе нет ни одного экранированного провода.

Цитата: hayer от Января 01, 2013, 22:59:46

второй зелёный по схеме соединяется с красно-жёлтым и идёт на землю???
4. я думаю 2-й может заизолировать?

Зелено-желтый провод это какраз средний вывод накальной обмотки и он должен быть на земле. А красно-желтый провод, это средняя точка накальной обмотки кенотрона, так что он тоже идет на землю.

hayer

но почему жэ на схеме только один зелёный идёт на накал а второй не понятно куда?

и обязательно ли тогда мне делать оба зелёных на накал с искусственной средней точкой?

Dying Fetus

hayer, второй идёт на землю. Считай добровольно-принудительно.

hayer

значит мне достаточно 1 зелёный пустить через пилот-лайт и далее на накалы ламп?

а второй 6.3В 2А заземлить на шасси??? или всё жэ заизолировать

ludvigtrasher

Цитировать

значит мне достаточно 1 зелёный пустить через пилот-лайт и далее на накалы ламп?

НЕТ.

Dying Fetus

hayer,
берём 2 накальных провода с трансформатора, подключаем к пилот фонарику(у него у контакта), аналогично подключаем накалы ламп, т.е. параллельно.

следующим шагом делаем искуственную среднюю точку - с каждого вывода накала через резисторы в 100 ом соединяемся или с землёй или вешаем на катод выходной лампы.

alkuz

Dying Fetus, вот ты зачем человека путаешь?
Твой первый ответ:

Цитата: Dying Fetus от Января 02, 2013, 12:58:05

hayer, второй идёт на землю. Считай добровольно-принудительно.

и далее твой-же второй ответ:

Цитата: Dying Fetus от Января 02, 2013, 12:58:05

берём 2 накальных провода с трансформатора, подключаем к пилот фонарику(у него у контакта), аналогично подключаем накалы ламп, т.е. параллельно.
следующим шагом делаем искуственную среднюю точку - с каждого вывода накала через резисторы в 100 ом соединяемся или с землёй или вешаем на катод выходной лампы.

не находишь, что они как-бы принципиально отличаются по рекомендуемым действиям?

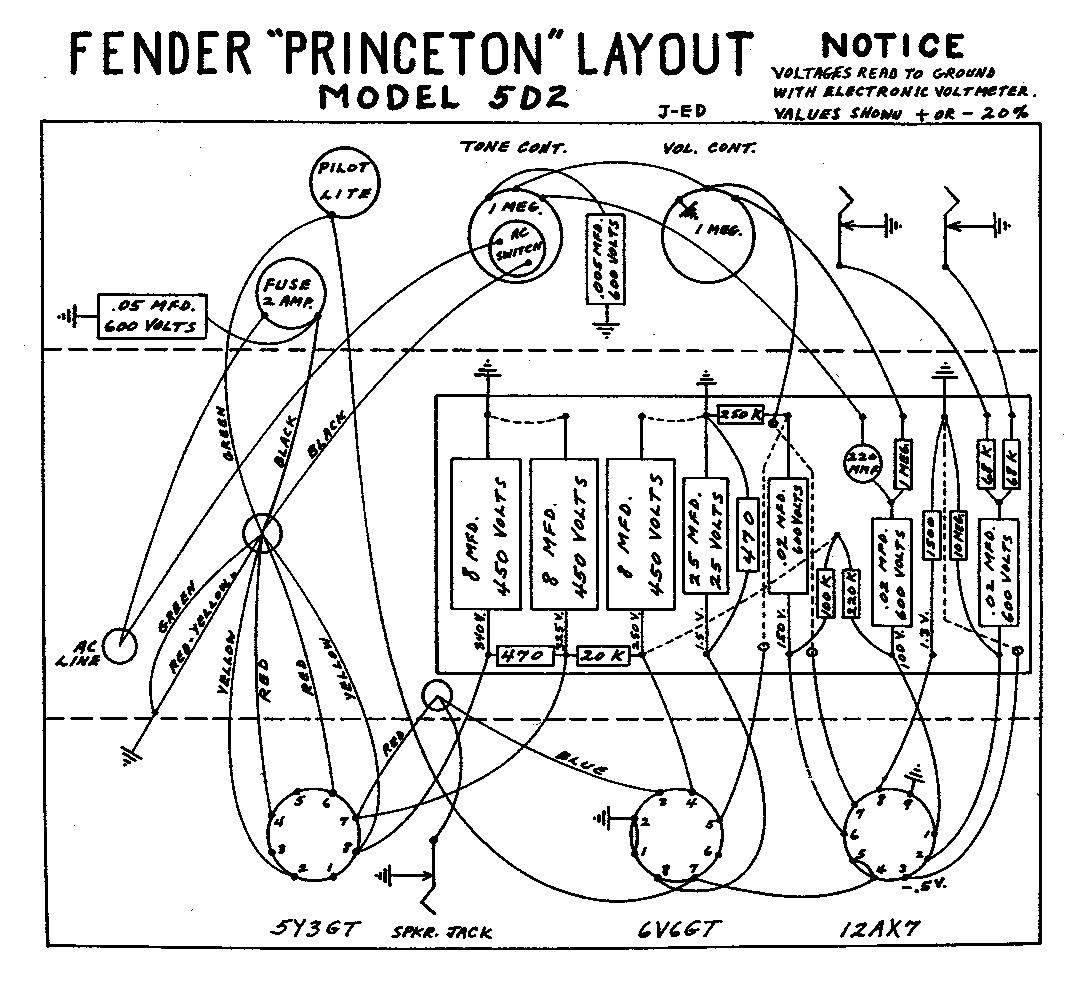

hayer, дело в том, что ты ориентируешься на классический оригинальный лайоут. Тогда так и делали - один провод от трансформатора на накал, второй провод на землю. И у входной лампы 4/5 выводы на накал, 9 вывод на землю (соответсвенно и для выходной лампы)
Сейчас чаще делают как на фото - оба провода от трансформатора на накал (и на индикатор соответственно) а среднюю точку накальной обмотки на землю. В твоем случае этого среднего провода нет. По этому тебе нужно сделать эту среднюю точку искусственно, двумя резисторами.

Dying Fetus

alkuz,

Цитата: hayer от Января 02, 2013, 11:17:32

но почему жэ на схеме только один зелёный идёт на накал а второй не понятно куда?

и обязательно ли тогда мне делать оба зелёных на накал с искусственной средней точкой?

я дал ответ на 2 вопроса.
