Автор Тема: спаять Fender Champ (или чего попроще)  (Прочитано 212655 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: спаять Fender Champ (или чего попроще)
« Ответ #1155 : Января 02, 2013, 22:56:43 »
Dying Fetus, просто у hayer фото реального усилителя и лайоут различаются, как минимум в части накала. А учитывая его опыт, думаю ответы нужно более конкретные давать

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1156 : Января 02, 2013, 23:30:20 »
alkuz, спасибо за поддержку,  всё верно. фотку я нашел в гугле чтобы изучить как монтировать.

лейка - по которой я хочу собрать его.

... и добавил:

если не допетрю как сделать искусственную среднюю точку буду собирать как по старинке с одним выводом на накал.  ???
« Последнее редактирование: Января 02, 2013, 23:32:45 от hayer »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: спаять Fender Champ (или чего попроще)
« Ответ #1157 : Января 03, 2013, 01:01:12 »

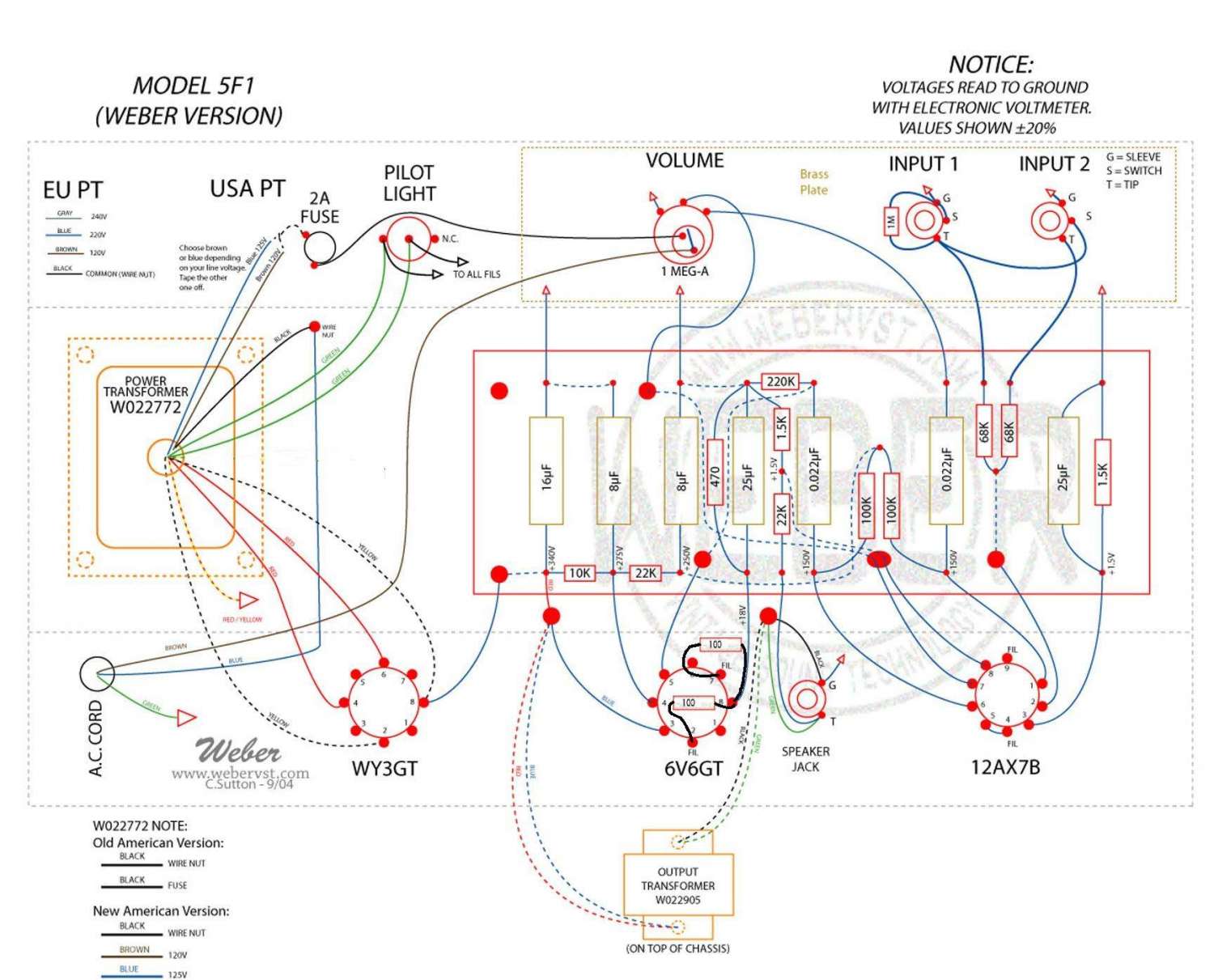

hayer, вот тебе нормальная лейка, я "до кучи" на ней нарисовал, как организовать среднюю точку. Правда не на землю, а на катод выходной лампы - это даже получше будет.
« Последнее редактирование: Января 03, 2013, 01:03:31 от alkuz »

Оффлайн silentjet

  • Завсегдатай
  • ***
  • Сообщений: 338
Re: спаять Fender Champ (или чего попроще)
« Ответ #1158 : Января 03, 2013, 04:21:54 »
если не допетрю как сделать искусственную среднюю точку буду собирать как по старинке с одним выводом на накал.  ???
Не стоит накал "через шасси" делать. На моем шасси я терял больше чем пол вольта на такой схеме, а это недокал и это плохо.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1159 : Января 03, 2013, 10:45:17 »
буду собирать как по старинке с одним выводом на накал.  ???
Ну и Нахера?!?!  :hmmm: :7: Что за тупые мысли, я валяюсь... как минимум 2 человека написали как нужно делать, а ты блин хочешь делать по своему... ну ослиное поведение, ей богу...  :7: :pozor: :pozor: :pozor:

Тут один так сделал, потом страниц 20 выяснить не мог откуда фон у него, пока не переделал как нужно, т.е. так, как тебе написали выше отписавшиеся.

И это, ты слушай умных людей больше и делай как советуют, а не как ты считаешь, тем более не имея абсолютно опыта сборки.

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1160 : Января 03, 2013, 11:10:54 »
купер дружище  :alc: с новым годом! я ждал тебя  :)
ну зачем так резко реагировать? я не сообщил еще об окончательном решении.

алкузу спасибо. он сделал больше чем надо - не просто на словах рассказал а нарисовал как надо организавать искусственную среднюю точку.


... и добавил:

начал монтировать. часа через 2-3 выложу фотки.
« Последнее редактирование: Января 03, 2013, 20:33:44 от hayer »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1161 : Января 03, 2013, 21:01:03 »
начал монтировать. часа через 2-3 выложу фотки.

Можешь не выкладывать, я уже знаю что там будет, хочешь покажу?  :hmmm:

Смотри:
881485-0

А что еще можно сделать за 2 часа...  ??? :hmmm:

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5411
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1162 : Января 03, 2013, 21:16:29 »
 :D :D :D

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1163 : Января 03, 2013, 21:18:54 »
ну низя относиться предвзято к человеку, купер...
я такого мастерства на форуме много повидал. я так не сделал бы никогда (ну как на фотке твоей)  :crazy:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1164 : Января 03, 2013, 21:30:55 »
я такого мастерства на форуме много повидал. я так не сделал бы никогда (ну как на фотке твоей)  :crazy:

Та ладно!  ;D А как бы ты сделал?  :hmmm: И чем тебе не нравиться конструкция на фото? Она ведь работает(-ла), правда... "не более того... "©  :hmmm:


Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1165 : Января 03, 2013, 21:45:20 »
да я знаком с фразой - заработало, но не более того.
для себя я сделаю на сколько меня хватит  :). я стараюсь , правда  :rolleyes:

... и добавил:

подскажи можно ли резать от транса провода до нужной длины?
и еще они паяются ужасно  :(

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1166 : Января 03, 2013, 21:59:01 »
подскажи можно ли резать от транса провода до нужной длины?
и еще они паяются ужасно  :(

Можно.
А лудить пробовал провода?  :hmmm:

Оффлайн lu55

  • Новичок
  • *
  • Сообщений: 49
Re: спаять Fender Champ (или чего попроще)
« Ответ #1167 : Января 03, 2013, 22:04:54 »
Крафтеры, кодскажите как опрделить потенциометр на 0,5 вата и более. от остальных?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: спаять Fender Champ (или чего попроще)
« Ответ #1168 : Января 03, 2013, 22:05:53 »
подскажи можно ли резать от транса провода до нужной длины?
и еще они паяются ужасно  :(

А какой мощности паяльник? там провода обычно толстые, возможно просто не прогреваешь как следует...

... и добавил:

Крафтеры, кодскажите как опрделить потенциометр на 0,5 вата и более. от остальных?
По диаметру. На 0.5W имеют размер 24мм
« Последнее редактирование: Января 03, 2013, 22:07:37 от alkuz »

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1169 : Января 03, 2013, 22:16:19 »
паяльник 40 Вт

пока педальки собирал общался с товарищем на работе. усёк что хорошее лужение - половина дела.
и как советовали - лужу не жалея канифоли.
