Ребята!А мне кто подскажет?
Очень нужно:)

Dony, Для нормальной работы питающего трансформатора необходимо, что-бы не только напряжение соответствовало, но и ток. А по внешнему виду на плохой фотке это очень сложно определить. Что касается напряжений - анодное немного высоковато. Из 280V переменки постоянка получится примерно 395V, а у чампа должно быть где-то в районе 340V. Что касается трансформатора, который ты планируешь в качестве выходного - по номеру ничего сказать не могу.

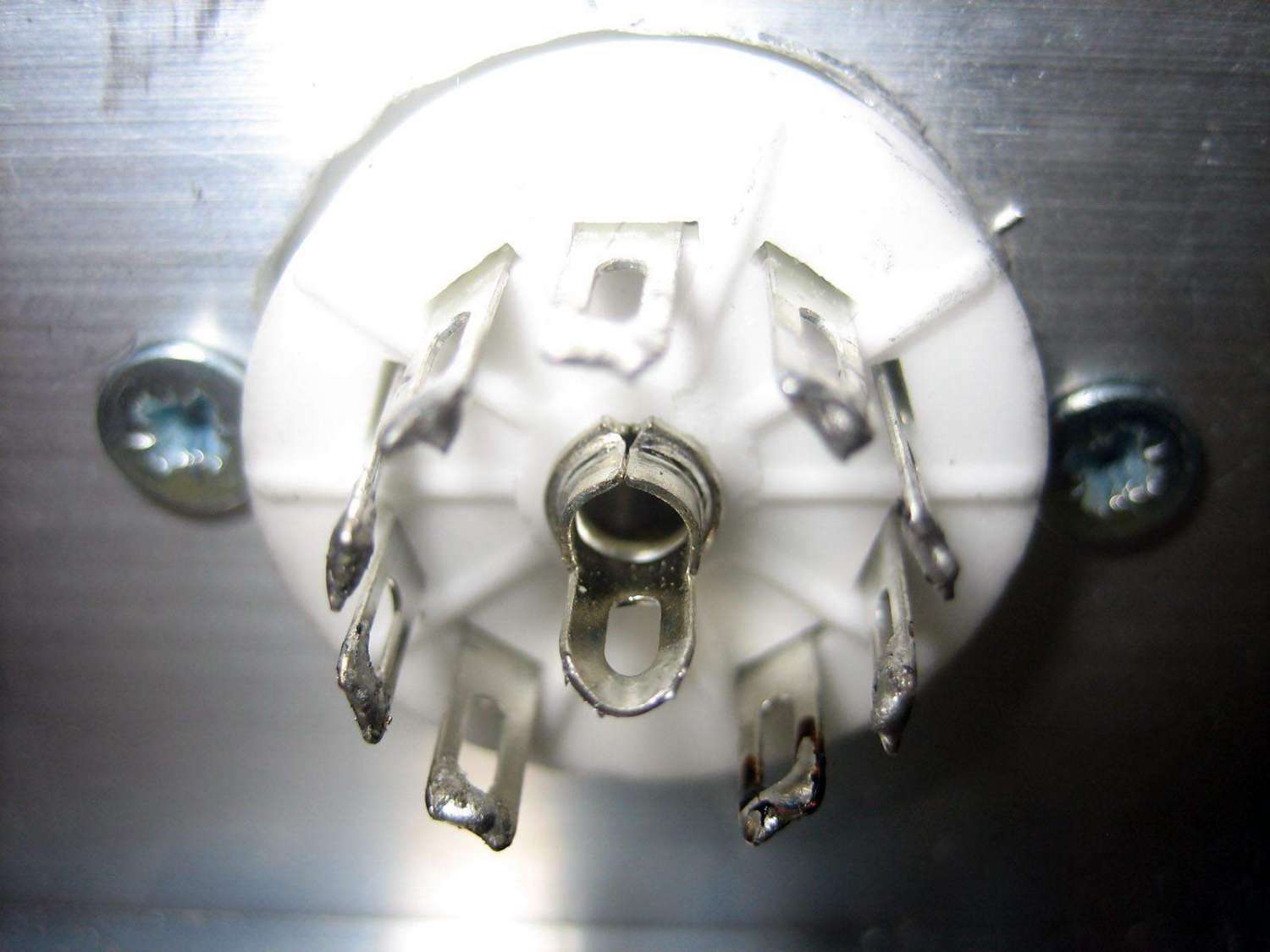

hayer, левая нижняя нога - 1, правая нижняя - 9.

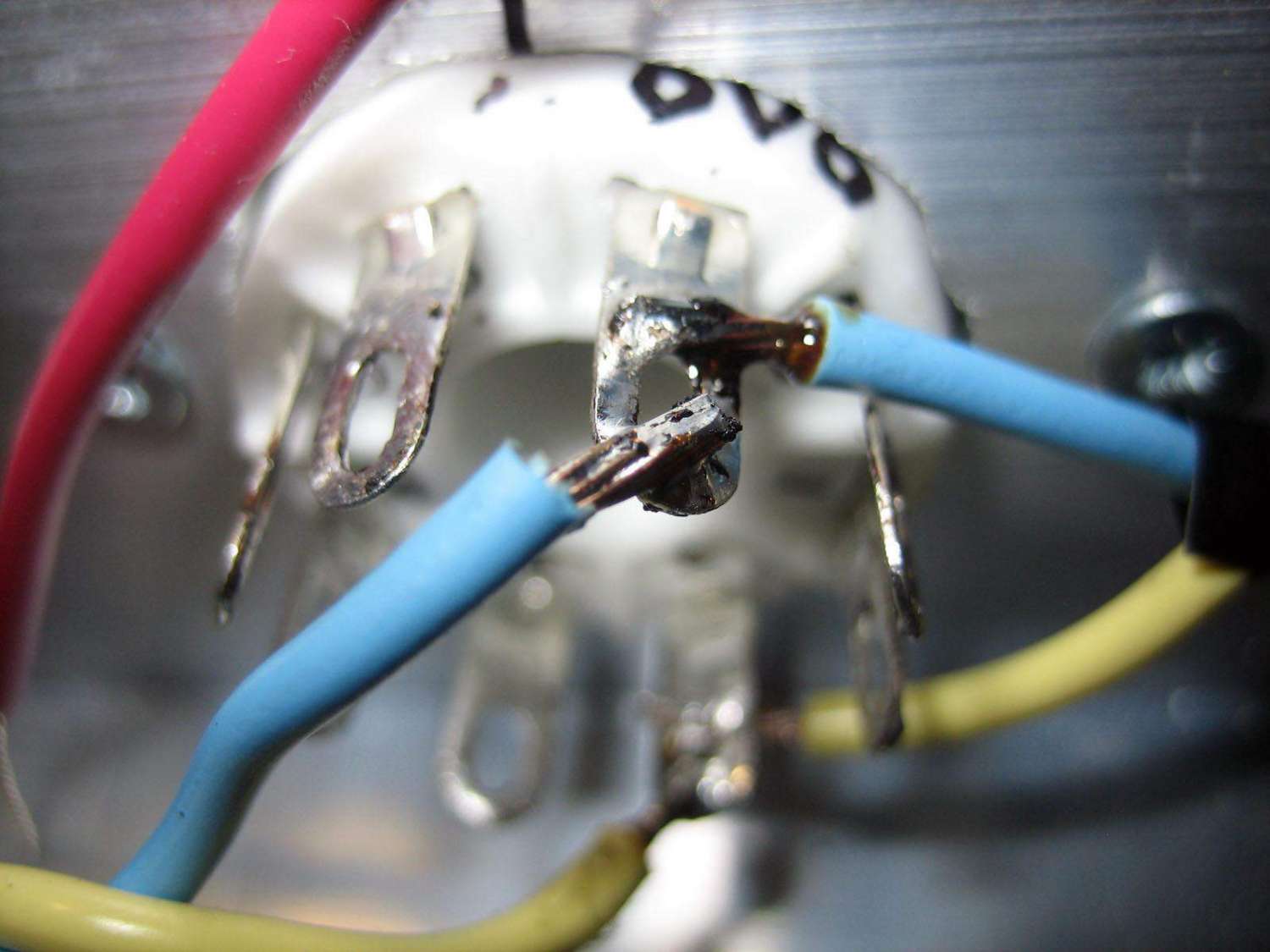

по распайке накала есть замечания? или можно так оставить?

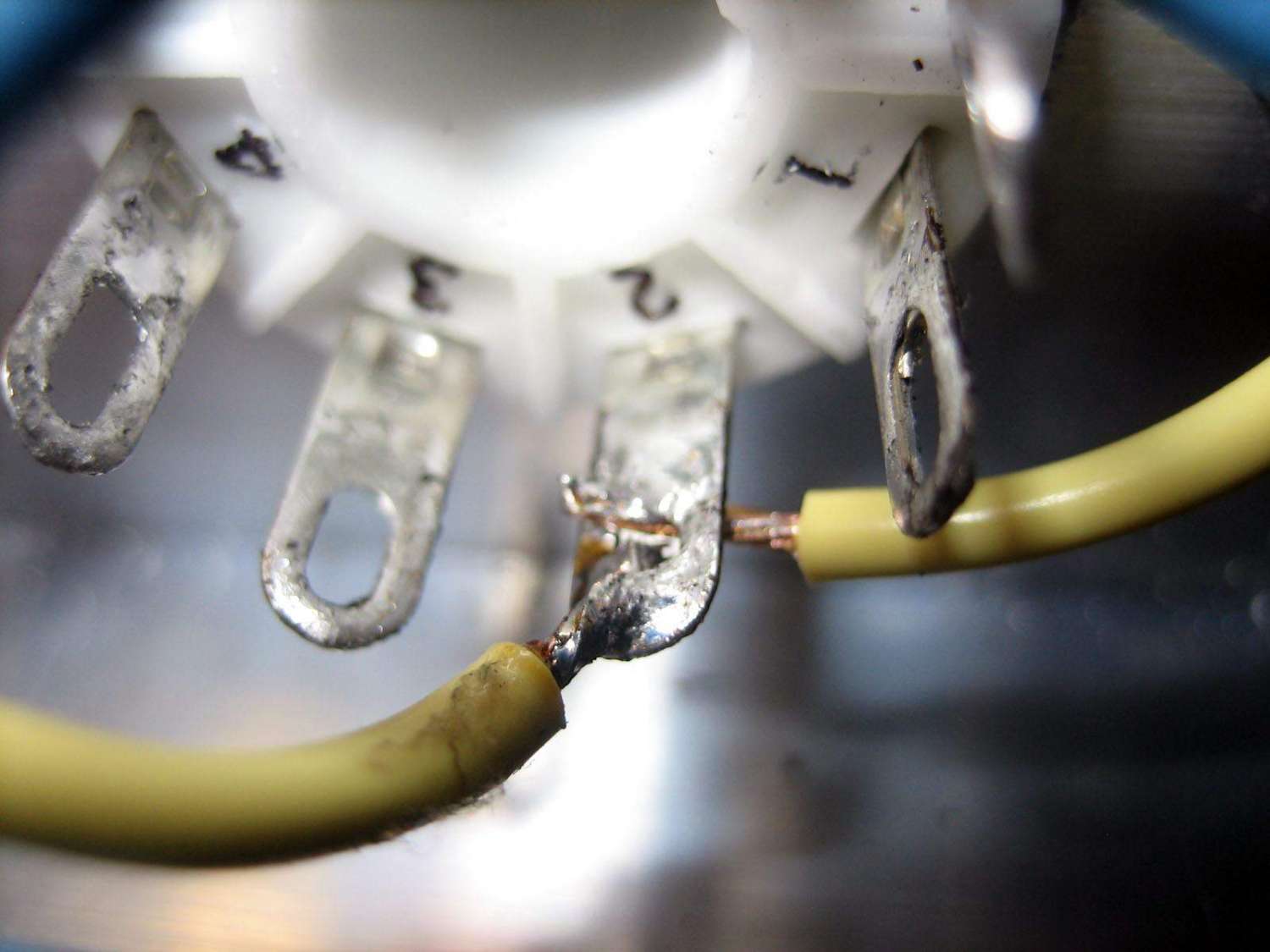

Нужно было провода в ушки вставлять. В таком исполнении они отвалятся скоро.

я ужэ перепаял и засунул в ушки

alkuz, первый кондер на 8 мкФ в фильтре питания присутствует на схеме 5е1, если мне память не изменяет...
Заменяем сопротивление дросселем, и получаем фильтр питания 5е1.

hayer, ну тогда вопрос исчерпан. просто тема про Чамп...

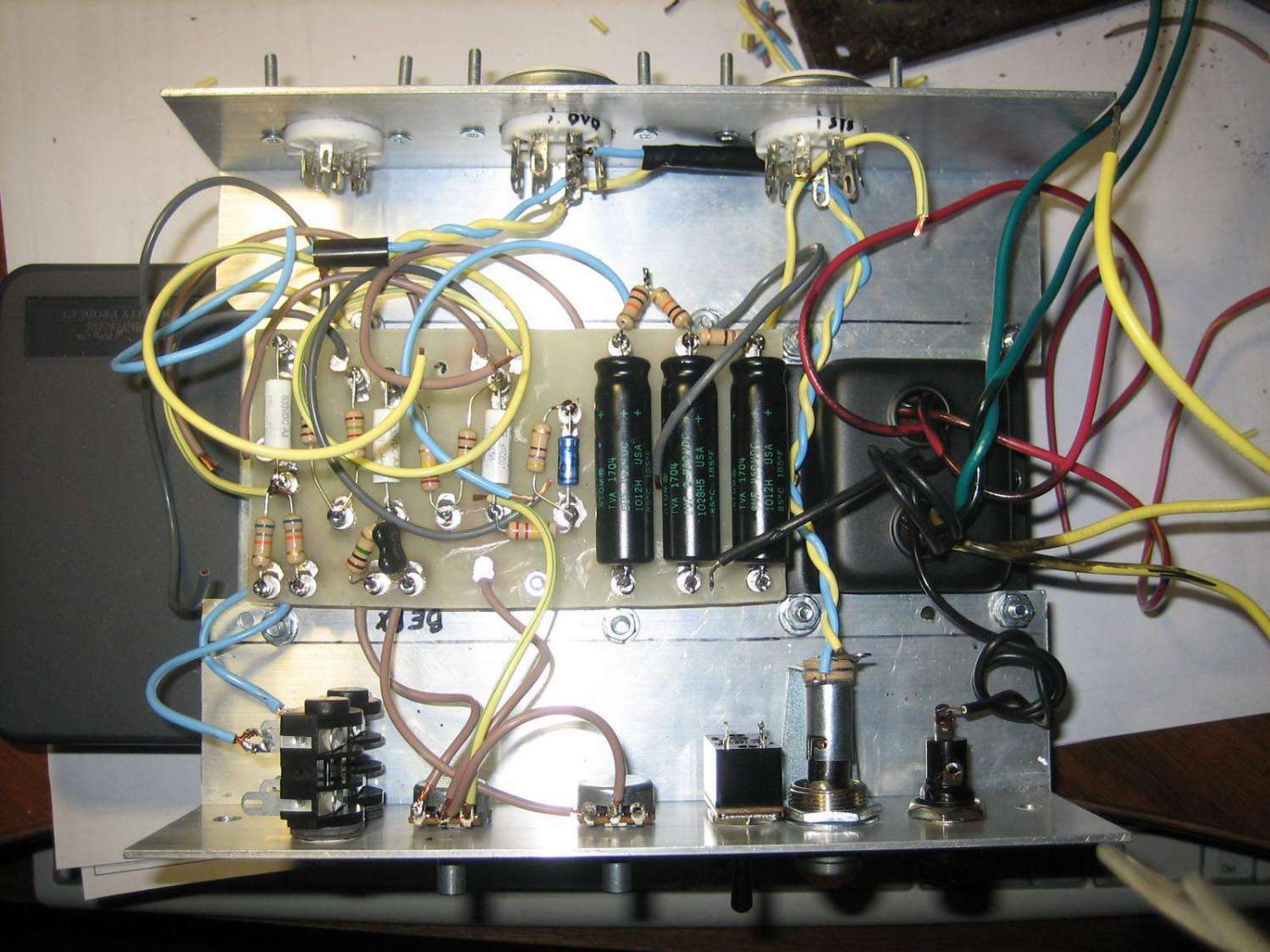

ну этот принцтон настолько жэ прост как и чамп. поэтому я решил не создавать отдельную тему. я думаю меня за это не поругают.

и еще вопрос интимного плана - на схемах порой пишут "все резисторы 0.5Вт кроме оговореных". оговореные - 1Вт по схеме.
но тут все пишут минимум 2Вт. как так получается? вот небыло бы форума как тогда простому челу понять чему верить?
