Re: спаять Fender Champ (или чего попроще)
« Ответ #1230 : Января 05, 2013, 15:13:07 »
5Ц4С
4 и 6 нога по 372В

6V6
3 - 318 В
5 - 0,065 В
8 - 4,2 В

12АХ7
1 - 181 В
6 - 201 В
8 - 125 В
3 - 124 В
2 - 0,31 В

что сделать то?  :pozor:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #1231 : Января 05, 2013, 15:18:24 »
Цитата: hayer от Января 05, 2013, 15:13:07
6V6
8 - 4,2 В

Тут что то не правильно. Должно быть около +20  +22в

Цитировать
12АХ7
8 - 125 В
3 - 124 В

Ты не ошибся? Может 1,25 и 1,24-вольта?

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1232 : Января 05, 2013, 15:21:23 »
Ты не ошибся? Может 1,25 и 1,24-вольта? тумблер тестера на 1000 постоянки был включен.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #1233 : Января 05, 2013, 15:26:07 »
Цитата: hayer от Января 05, 2013, 15:21:23
тумблер тестера на 1000 постоянки был включен.

Значит ошибка в монтаже.

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1234 : Января 05, 2013, 15:26:29 »
мощные косяки
может землю где не подключил.

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1235 : Января 05, 2013, 15:28:08 »

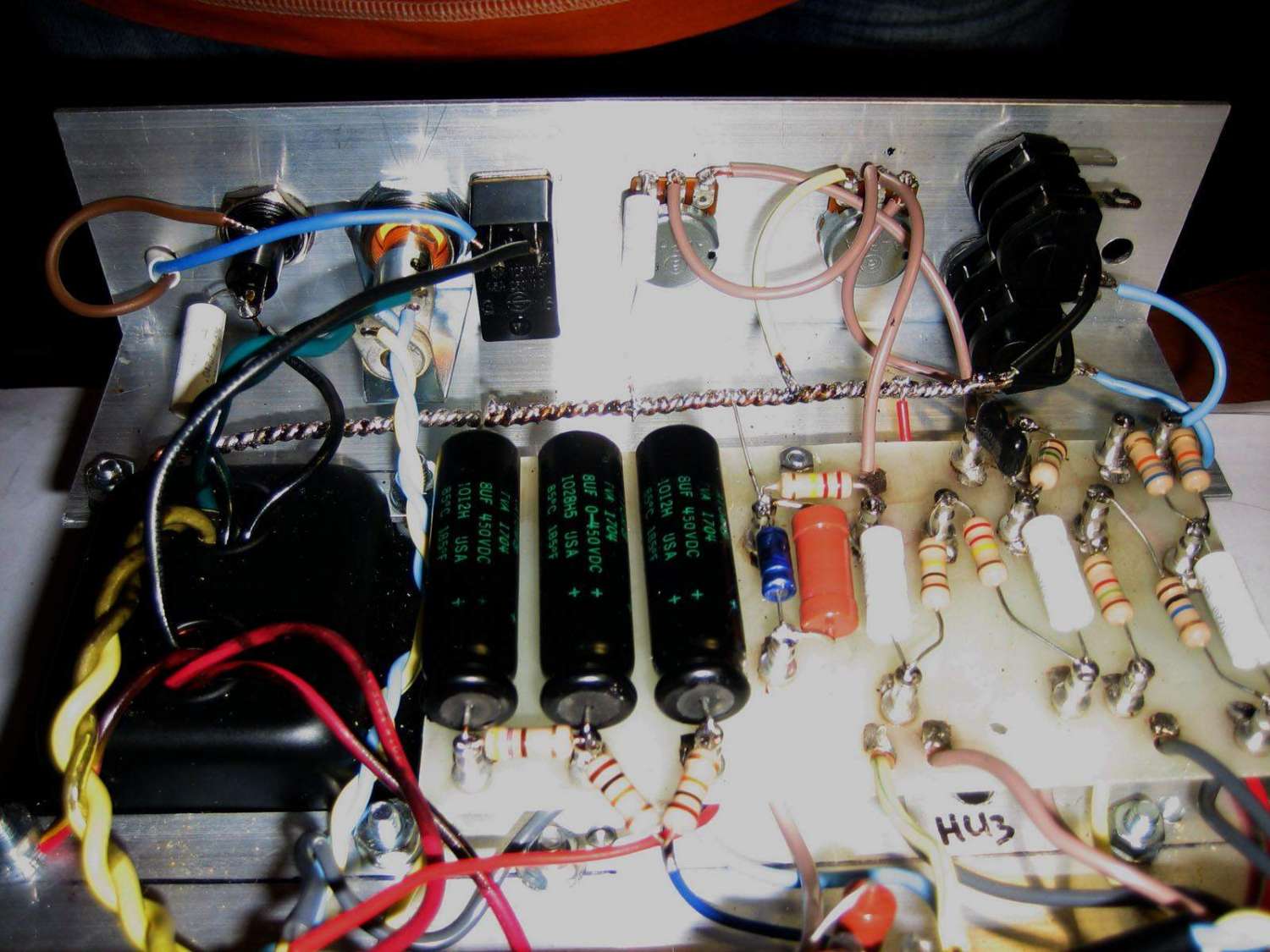

монтаж

... и добавил:

1 ногу 6В6 не заземлил. надо её?

... и добавил:

её и на лампе нет...

... и добавил:

накал 4 В везде...
« Последнее редактирование: Января 05, 2013, 15:42:04 от hayer »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1236 : Января 05, 2013, 15:47:19 »
катоды 12АХ7 куда подключены?

... и добавил:

и накал по моему не правильно распаял.
« Последнее редактирование: Января 05, 2013, 15:50:41 от ludvigtrasher »

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1237 : Января 05, 2013, 15:52:10 »
земля земля блин... 1 землю прощолкал. когда паялом можно лезть? у меня через неск. минут после выключения  где то 5 В аноды показывают.

... и добавил:

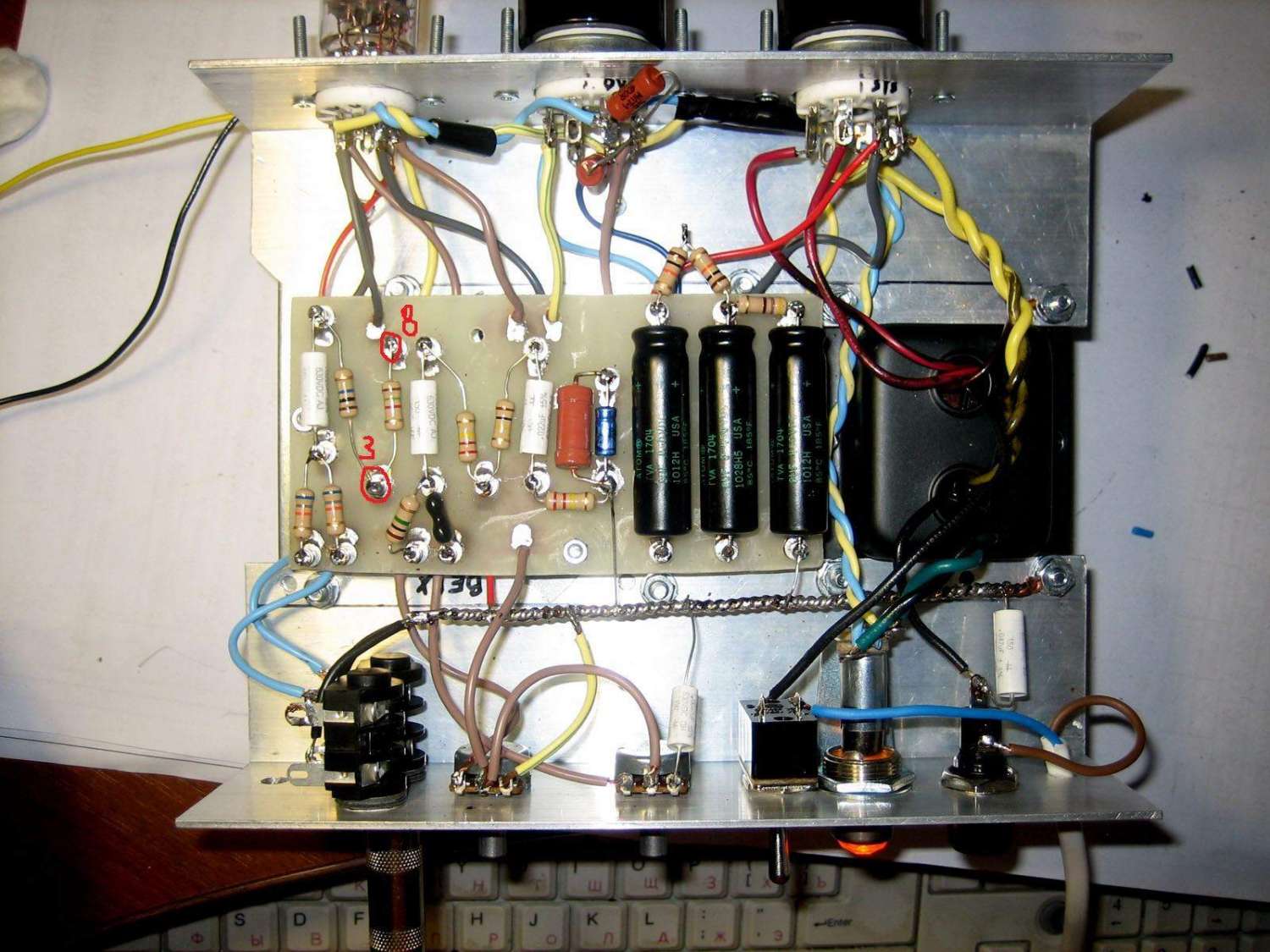

катоды
« Последнее редактирование: Января 05, 2013, 15:57:58 от hayer »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1238 : Января 05, 2013, 15:59:02 »

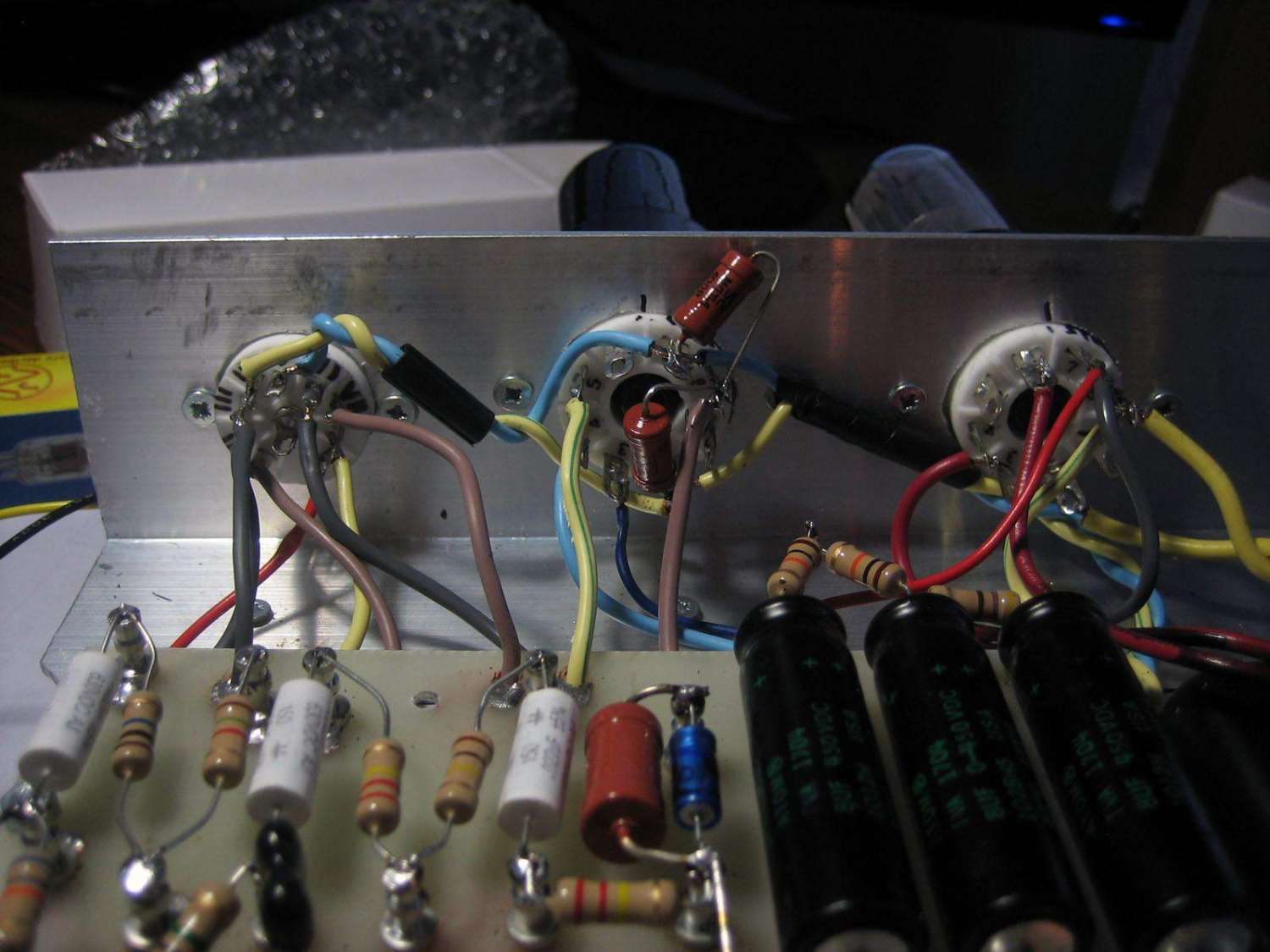

как накал первой лампы препаял?

... и добавил:

чёта я вобще не понял по твей картинке :crazy:

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1239 : Января 05, 2013, 16:01:49 »
.

... и добавил:

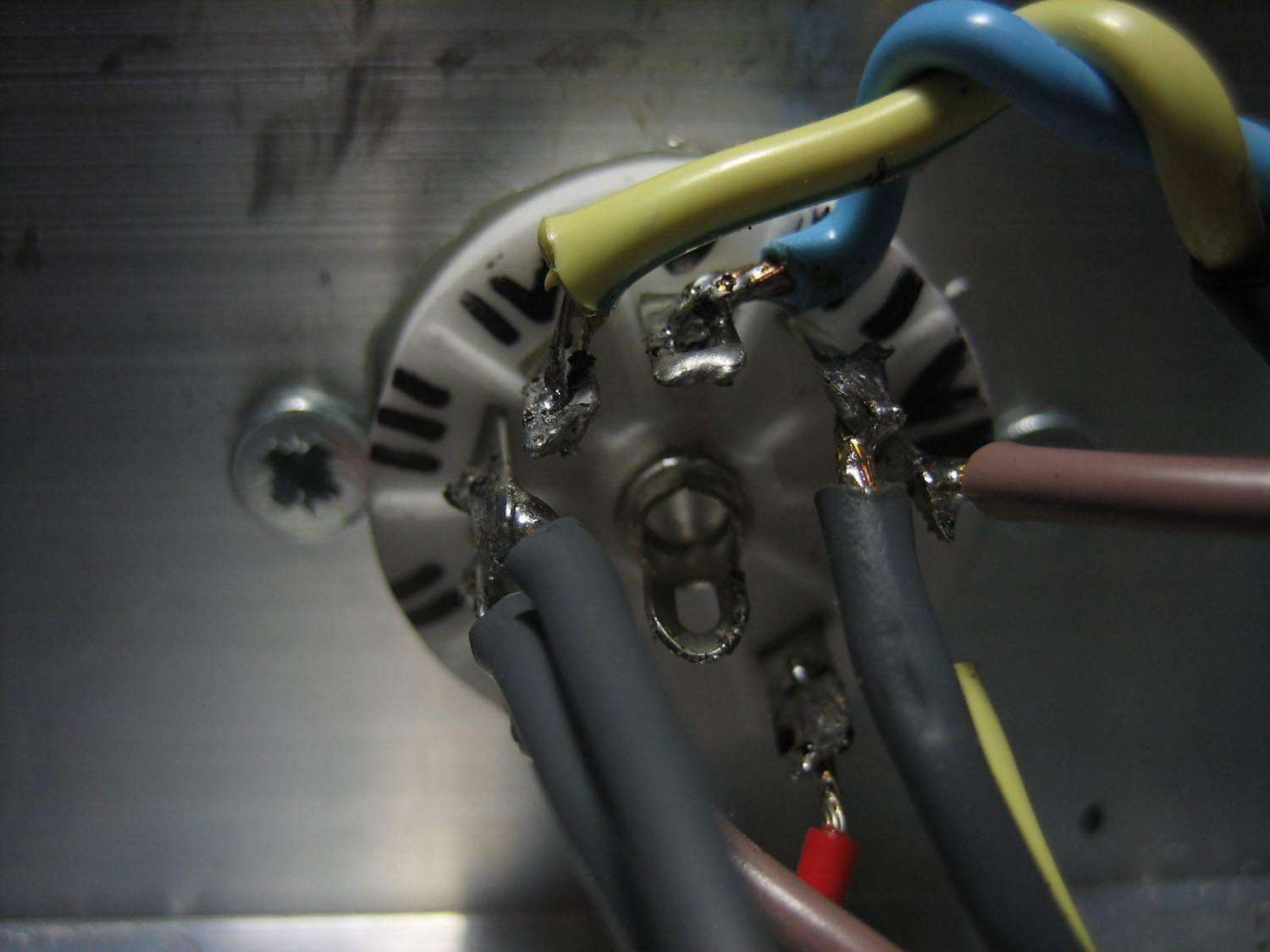

3 нога к развилке. 8 к 1.5к
« Последнее редактирование: Января 05, 2013, 16:03:36 от hayer »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1240 : Января 05, 2013, 16:06:13 »
у тебя 6н2п?
если 12АХ7 то не правильно.

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1241 : Января 05, 2013, 16:10:24 »
где ошибка?

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1242 : Января 05, 2013, 16:16:36 »
подавать надо на 9й и 4й,5й соеденёные вместе,смотри на своей лейке.

Оффлайн hayer

  • Частый посетитель
  • **
  • Сообщений: 105
  • GuitarPlayer.Ru fan!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1243 : Января 05, 2013, 16:23:12 »
т.е. жёлтый на 4 и 5 а синий на 9?

... и добавил:

и с красным который на землю идёт что сделать?
« Последнее редактирование: Января 05, 2013, 16:26:54 от hayer »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1244 : Января 05, 2013, 16:34:46 »
Цитировать
и с красным который на землю идёт что сделать?
:hmmm:
давай ка дружок делай всё по нормальной лейке.
