Dony, куда мотать? какой накал? какие 350 вольт? че-то ты гонишь

... и добавил:


на ноги 1 и 7 цепляешь концы симметричных обмоток с трансформатора вольт допустим по 250 переменного (вторые концы на землю - в семах всё нарисовано ), на 3 и 4 - 6,3 вольта накал, с ноги 5 снимаем анодное, допустим будет примерно +330 постоянного.

Транс я буду ставить не оригинальный.6ц4п выбрал потому,что напр.накала у нее 350 вольт.Мне легче до 350 вольт домотать,чем до 400 вольт.Правильно я размышляю,или что то не так?А накал по лампам подойдет?

Да уж опасный чамп получится если накал планируется 350 ... Автору надо для начала перечитать основы, а то страшно за жизнь таких конструкторов

да хорош вам! неужели непонятно что человек ошибся?

А если не ошибся то чего будет после сборки

если 3я нога напрямую замкнута на землю, то сколько на ней может быть вольт относительно земли?

да вроде в схемах яндекса тоже там резистора в катоде нет

... и добавил:

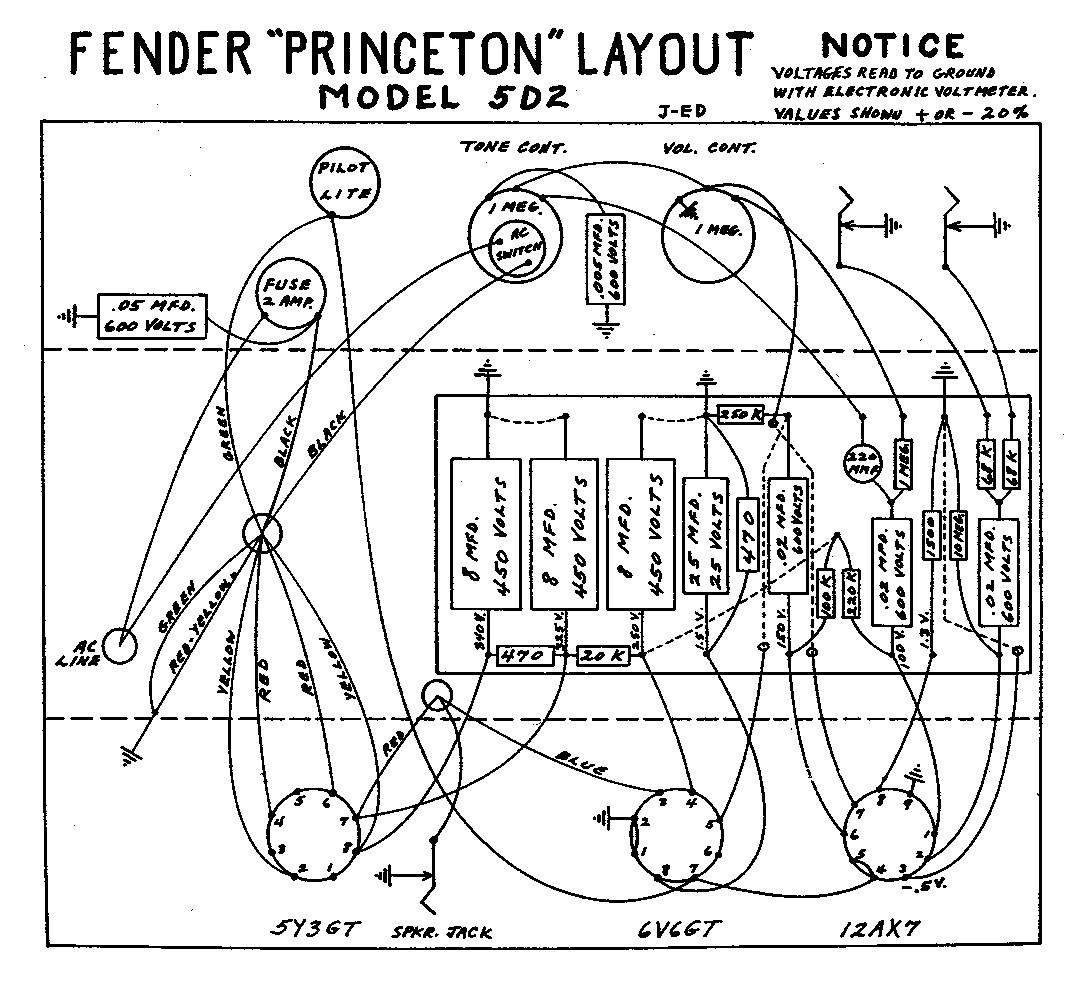

может в лейке -0.6 это про 2ю ногу написано

и на схеме и на лейке с 1 (8 нога) катода идёт 1.5 к со 2 (3 нога) на землю...

hayer, кстати, а в чем собственно проблема? У тебя усилитель вроде завелся и работает нормально? Я так понимаю, что SmartFold написав про то, что на 3 ноге не должно быть "0" имел в виду классическую схему чампа и не знал, что в твоем варианте схемы это так и должно быть.

... и добавил:

Ну и что тут такого? Исходник был с резистором, в следующей версии решили без него попробовать... Видимо не покатило что то и в следующей версии всё вернули на место

Ну так в том-то и дело, что "не покатило". Может и автору имеет смысл откорректировать всё под более позднюю версию?
