Оффлайн Гена Парамонов

  • Новичок
  • *
  • Сообщений: 16
Re: спаять Fender Champ (или чего попроще)
« Ответ #1965 : Ноября 10, 2013, 13:20:09 »
Внезапно снова проблема. При поте Гейн на минимум очень тихо, но слышно проходит сигнал с гитары. Подумал на пот, но заземлив сетку второй половинки триода (на схеме), проблема не исчезла. Еще заметил, что при касании катода второй половинки катода появляется фон. При касании катода первой половинки триода и катода вых. лампы фона нет. Провода сигнальные(сеточные и анодные) в экране. Где косяк?

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: спаять Fender Champ (или чего попроще)
« Ответ #1966 : Ноября 10, 2013, 13:52:57 »
Цитировать
Еще заметил, что при касании катода второй половинки катода появляется фон
зечем ты трогаешь?

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #1967 : Ноября 10, 2013, 14:34:03 »
Гена Парамонов, для начала провода из экранов достань :hmmm: хотя бы анодные :hmmm: ну и фотки монтажа покажи ???

Оффлайн Гена Парамонов

  • Новичок
  • *
  • Сообщений: 16
Re: спаять Fender Champ (или чего попроще)
« Ответ #1968 : Ноября 10, 2013, 20:12:27 »
Вобщем анодные из экранов достал. Фото.


Коричневые провода - земли. Все сведено на первом электролите (самый правый). Земля пота регулировки СЧ идет на первый катод, земля пота гейна на второй катод. Земля мастер вольюма на катоде выходной лампе. Земли этих катодов на первый электролит, от которого идет отвод на корпус (на фото болт). Туда же сведены концы экранов: от вх.джека до первой сетки, от пота гейна до второй сетки, от мастер вольюма до сетки вых.лампы. Земля входного джека на первом электролите.

Цитата: ludvigtrasher от Ноября 10, 2013, 13:52:57
зечем ты трогаешь?
Сначала случайно) А потом в сравнении с другими показалось странным.
« Последнее редактирование: Ноября 12, 2013, 00:51:52 от Гена Парамонов »

Оффлайн Гена Парамонов

  • Новичок
  • *
  • Сообщений: 16
Re: спаять Fender Champ (или чего попроще)
« Ответ #1969 : Ноября 12, 2013, 01:23:18 »
Вобщем навел небольшой порядок.


Дела такие:
1. Master Vol - на максимум. Сетка первого триода ("вход") заземлена. При повороте пота Гейн от минимума до максимума возрастает уровень фона. http://rghost.ru/private/50107984/2fc9c027e61ba667a9b77293e3f96c36
2. Master Vol - на максимум. Заземлена сетка второго триода. При касании первой сетки ("входа") прослушивается фон. http://rghost.ru/private/50107990/f1e3803eb14d90c2513354ad1cf0ecb0

Куда копать?

Кстати толстый белый провод - это от пота "гейн" до второй сетки. Экранированный. Экран со одной стороны (от "входа") идет на корпус. Аналогично с проводом от вх.джека до 1-й сетки и от пота громкости до сетки выходной лампы. Причем если концы экрана отсоединить от "корпуса" значительно шумнее все выходит.
« Последнее редактирование: Ноября 12, 2013, 01:32:30 от Гена Парамонов »

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: спаять Fender Champ (или чего попроще)
« Ответ #1970 : Ноября 12, 2013, 01:56:38 »

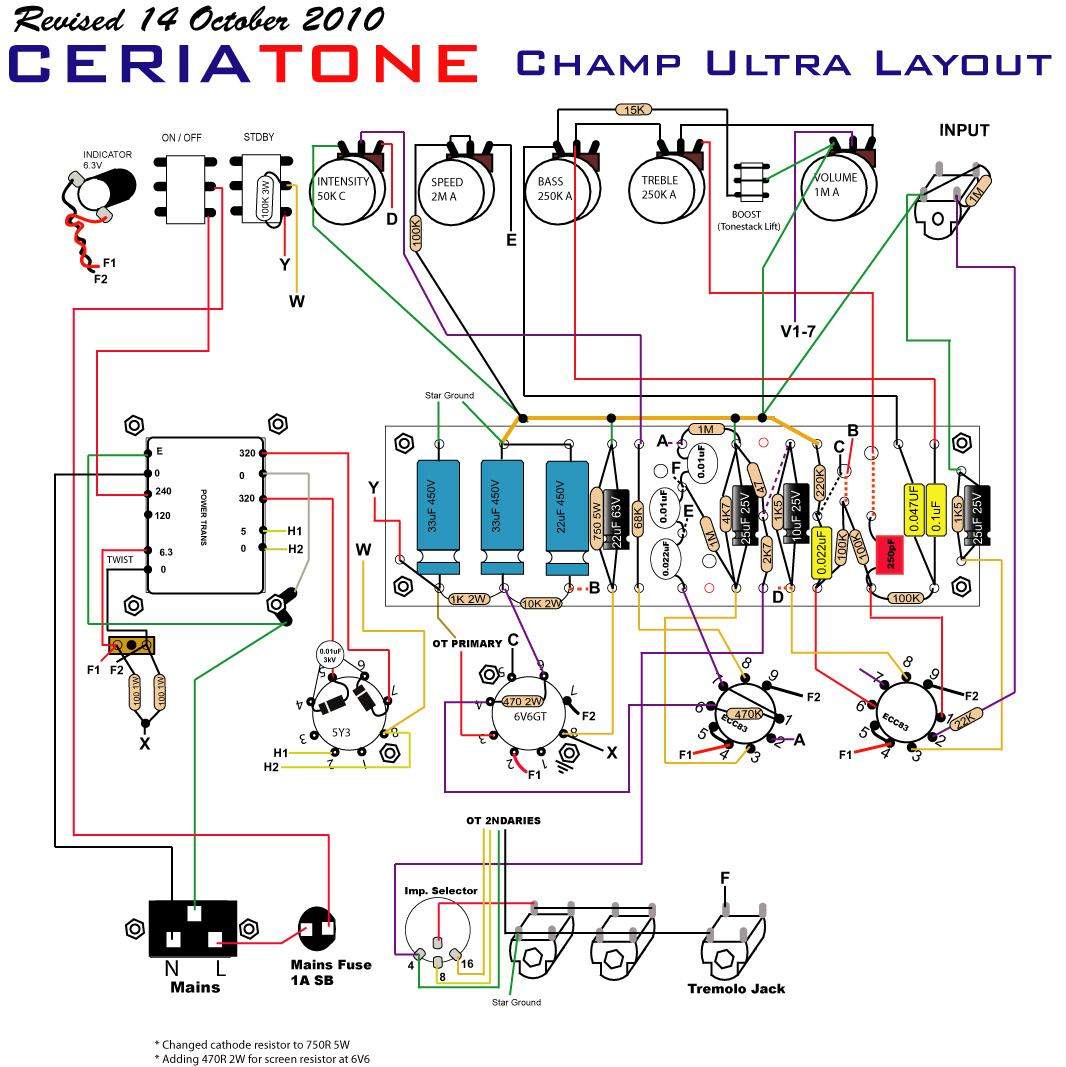

Гена Парамонов  - "Копать" монтаж. На всех лейках вход находится с другой стороны от СТ. Я когда-то наступил на грабли с HiOctane, все шиворот на выворот наделал и кучу фона получил. В общем вот посмотри:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #1971 : Ноября 12, 2013, 11:49:16 »
 :7: всё наваляно от фонаря, странно что еще возбудов нету :7: :pozor:

изучай лейки и делай как надо



http://www.ax84.com/static/p1/AX84_P1_101004.pdf

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: спаять Fender Champ (или чего попроще)
« Ответ #1972 : Ноября 12, 2013, 11:56:47 »
Цитата: Гена Парамонов от Ноября 12, 2013, 01:23:18
Вобщем навел небольшой порядок.


Trebole - :hmmm: :7:, Treble если что...  ???

Монтаж суров конечно. Советую разобрать и собрать по картинкам из постов выше.  :7:

Оффлайн norskskog

  • Завсегдатай
  • ***
  • Сообщений: 361
Re: спаять Fender Champ (или чего попроще)
« Ответ #1973 : Ноября 12, 2013, 15:26:50 »
Гена Парамонов, input и триод преампа возле силовика - это жесть  :7:
Тут "небольшим" порядком не обойтись...
На гитарплеере, у самого входа так и стоят лежат чугунные грабли, а на верху черенка надпись - "чамп"...
« Последнее редактирование: Ноября 12, 2013, 15:32:49 от norskskog »

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1974 : Февраля 06, 2014, 16:56:29 »
Друзья-чамполюбители, подскажите с чем может быть связан слишком большой подгруз на моем девайсе? я так понимаю на полной громкосте должен быть кранч? У меня он начинается на половине, на полной звук черезщур подгруженый, пердящий какой-то( До половины кристальный звук, нарадоваться не могу, а потом... :pozor:
 Собран по схеме 5f1 с диодным мостом и 6н2п, 6п6с.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5411
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1975 : Февраля 06, 2014, 17:26:03 »
хамбаккеры?

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1976 : Февраля 06, 2014, 17:48:46 »
Цитата: GeorgeM от Февраля 06, 2014, 17:26:03
хамбаккеры?
да... стоит попробовать с чем-то стратообразным? А если чисто теоретически, что нужно изменить что бы чамп меньше подгружался? уменьшить анодные резисторы?
« Последнее редактирование: Февраля 06, 2014, 19:33:12 от vitallica »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5411
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1977 : Февраля 06, 2014, 21:51:49 »
...и\или увеличить катодные, и\или поднять анодное. но нафига? чамп - он какбэ не роланд джаз хорус.

Оффлайн vitallica

  • Новичок
  • *
  • Сообщений: 42
Re: спаять Fender Champ (или чего попроще)
« Ответ #1978 : Февраля 06, 2014, 23:24:11 »
Цитата: GeorgeM от Февраля 06, 2014, 21:51:49
...и\или увеличить катодные, и\или поднять анодное. но нафига? чамп - он какбэ не роланд джаз хорус.
Это да, да я и не против подгруза, но в моем случае он какой-то чрезмерный.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5411
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #1979 : Февраля 07, 2014, 00:10:11 »
схему\напряжения в студию.
