Re: спаять Fender Champ (или чего попроще)
« Ответ #2160 : Июля 08, 2014, 17:25:26 »
akl, ну по идее напряжения подразумеваются оригинальные, иначе это не чамп, а не пойми что

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #2161 : Июля 08, 2014, 17:28:36 »
да там никогда и не было ясно какие напряжения точно оригинальные :dontmention: тем более тут 6п6

Оффлайн Sled

  • Частый посетитель
  • **
  • Сообщений: 232
Re: спаять Fender Champ (или чего попроще)
« Ответ #2162 : Июля 08, 2014, 18:09:05 »
Применяя формулу
Цитата: runing от Июля 08, 2014, 17:24:15
0,9 * PaMAX / Va
PaMAX = максимальная мощность рассеивания на аноде
Va = напряжение на аноде
к схеме
Цитата: Dying Fetus от Июля 08, 2014, 17:21:23
http://www.soundup.ru/images/stories/library/schem/Amplifier/champ/champ-5c1-layout.jpg
получаем 40 мА, а никак не 32.
(0.9 х 13.2 Вт / 300В)
Где же истина?

... и добавил:

Пусть возьмем оригинальную 6V6 с рассеиванием 12Вт, все равно получаем 0.9 х 12 / 300 = 36мА  ???
« Последнее редактирование: Июля 08, 2014, 18:21:05 от Sled »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: спаять Fender Champ (или чего попроще)
« Ответ #2163 : Июля 08, 2014, 18:28:02 »
Sled, на лейке 16В на катоде и катодный резистор 500 Ом. Выводы делайте сами.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: спаять Fender Champ (или чего попроще)
« Ответ #2164 : Июля 08, 2014, 18:52:00 »
Цитата: Sled от Июля 08, 2014, 18:09:05
Применяя формулу к схеме получаем 40 мА, а никак не 32.
(0.9 х 13.2 Вт / 300В)
Где же истина?

Что смущает? Ток это расчётная величина, он устанавливается исходя из хар-ки лампы и величины анодного напряжения.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #2165 : Июля 08, 2014, 19:30:40 »
Цитата: Sled от Июля 08, 2014, 18:09:05
13.2 Вт
где ты на той схеме 6п6с нашел? :hmmm:

... и добавил:

там 6v6gt так что вообще 42 должно быть ;D

... и добавил:

и вообще на этих лейках напряжения даже если они имеют отношение к оригинальным - всё равно только примерные написаны +-20%. просто поставь в катод сопротивление 470ом, потом измерь напряжение на катоде относительно земли и раздели его на 470. если будет 35-40ма - значит нормально

... и добавил:

если будет больше 40 - поставишь 500ом. если меньше 35 - 450 например

... и добавил:

и еще неизвестно какое напряжение у тебя на аноде будет. сначала надо собрать, а потом настраивать режим
« Последнее редактирование: Июля 08, 2014, 19:36:26 от akl »

Оффлайн Sled

  • Частый посетитель
  • **
  • Сообщений: 232
Re: спаять Fender Champ (или чего попроще)
« Ответ #2166 : Июля 09, 2014, 08:12:00 »
Цитата: akl от Июля 08, 2014, 19:30:40
если будет 35-40ма ...
В каком-то посте видел, что ток надо настраивать до миллиампера, чтобы была симметрия и при искажении. Иначе на максимальном гейне вместе легкого кранча получаем легкое попердывание :7:

... и добавил:

Если сегодня успею дособирать, буду пробовать.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #2167 : Июля 09, 2014, 08:21:44 »
Цитата: Sled от Июля 09, 2014, 08:12:00
чтобы была симметрия и при искажении.
тогда осциллограф мути ???

... и добавил:

и чет я не замечал подстроечников в катодах на фотках фендер-чампов :hmmm: видимо дедушка лео не особо заморачивался попёрдыванием.
« Последнее редактирование: Июля 09, 2014, 08:23:29 от akl »

Оффлайн Sled

  • Частый посетитель
  • **
  • Сообщений: 232
Re: спаять Fender Champ (или чего попроще)
« Ответ #2168 : Июля 11, 2014, 08:27:57 »

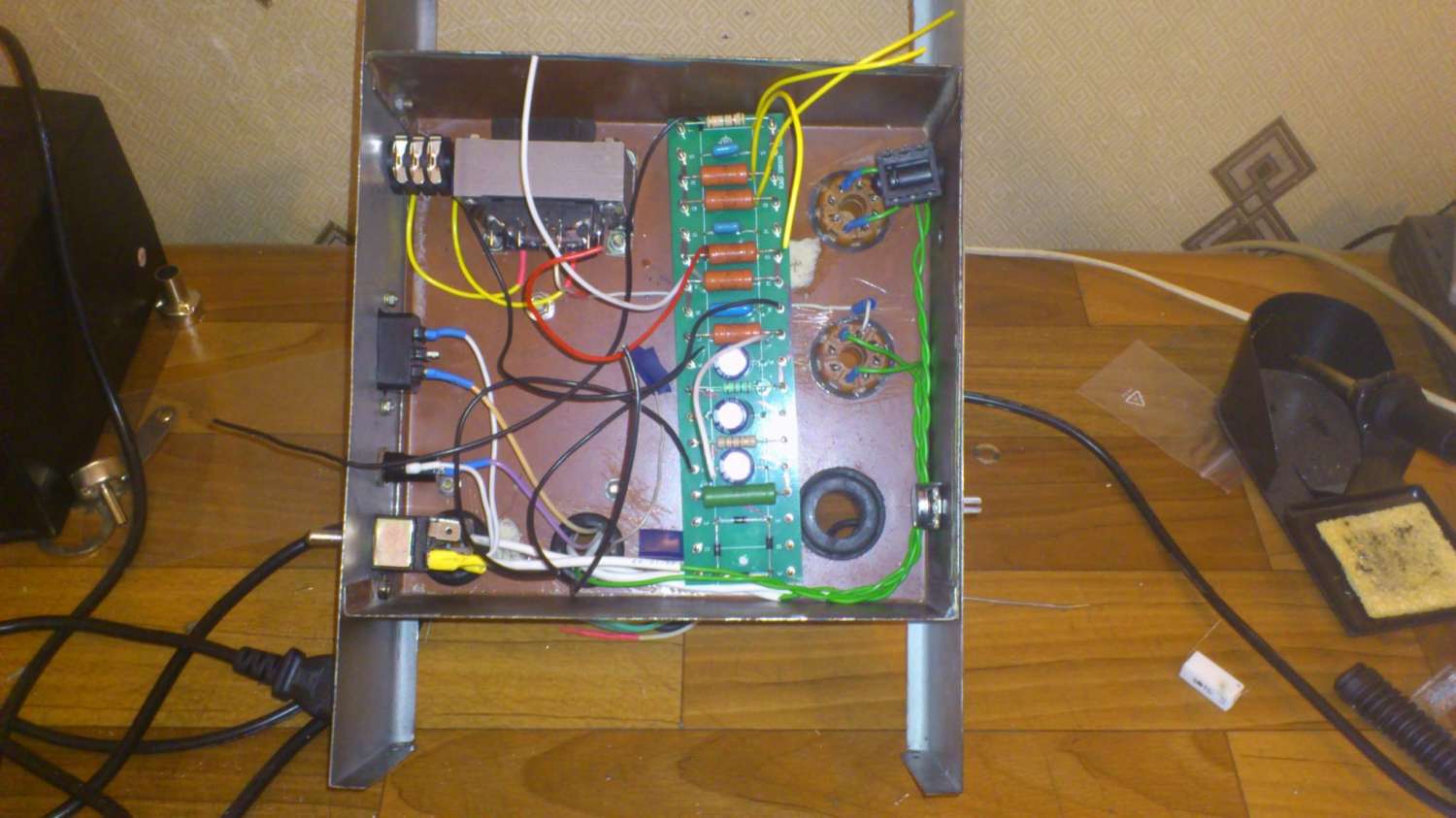

Моя постройка зависла в таком состоянии.

Подскажите по разводке земли. Это мой первый лампоусилок, опыта нет.
Если все земли просто соединить в подвесе - такая паутина получится.
Если не сложно, распишите, какую землю куда подпаивать, можно рисовать на фото.
Собирал по лейке

Только мост, вместо кенотрона.

6П6 в середине, 6Ж8 сверху
« Последнее редактирование: Июля 11, 2014, 08:31:03 от Sled »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: спаять Fender Champ (или чего попроще)
« Ответ #2169 : Июля 11, 2014, 10:55:51 »
Фотку выложи не через ПостИмедж, а нормально через вложения. не видно ж ничо...

Оффлайн Sled

  • Частый посетитель
  • **
  • Сообщений: 232
Re: спаять Fender Champ (или чего попроще)
« Ответ #2170 : Июля 11, 2014, 10:58:12 »
Провода еще не запаяны.
« Последнее редактирование: Июля 11, 2014, 13:44:19 от Sled »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5411
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: спаять Fender Champ (или чего попроще)
« Ответ #2171 : Июля 11, 2014, 12:22:59 »
я правильно понимаю, там где нужно было поставить 0,5 ваттные резисторы - ты влупил 3х ваттные... а там где нужны были 2х ваттки - ты поставил 0,5? и катодные конденсаторы в преде - изничтожил как происки моровой буржуазии?
смело, смело...

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: спаять Fender Champ (или чего попроще)
« Ответ #2172 : Июля 11, 2014, 12:34:13 »
это 5с1, какие еще конденсаторы :hmmm:

... и добавил:

резисторы похоже 2х ваттные МЛТ

... и добавил:

землю можно как угодно, даже по хардкору прямо на шасси наверно

... и добавил:

вот такой должен быть труъ-чамп


... и добавил:

Цитата: akl от Июля 11, 2014, 12:34:13
какие еще конденсаторы :hmmm:
но 22мкф в катоде 6v6 никто не отменял, а на фотке его не видно че-то
« Последнее редактирование: Июля 11, 2014, 12:44:28 от akl »

Оффлайн Sled

  • Частый посетитель
  • **
  • Сообщений: 232
Re: спаять Fender Champ (или чего попроще)
« Ответ #2173 : Июля 11, 2014, 13:17:03 »
Цитата: GeorgeM от Июля 11, 2014, 12:22:59
где нужно было поставить 0,5 ваттные резисторы - ты влупил 3х ваттные... а там где нужны были 2х ваттки - ты поставил 0,5?
Цитата: akl от Июля 11, 2014, 12:34:13
резисторы похоже 2х ваттные МЛТ
Резисторы ВСЕ 2х-ваттные. ЧАсть МЛТ, часть - китайцы.

Цитата: GeorgeM от Июля 11, 2014, 12:22:59
и катодные конденсаторы в преде - изничтожил как происки моровой буржуазии?
смело, смело...
По схеме его нету  ???

Цитата: akl от Июля 11, 2014, 12:34:13
но 22мкф в катоде 6v6 никто не отменял, а на фотке его не видно че-то

Он под резистором, сверху его не видно.

Цитата: akl от Июля 11, 2014, 12:34:13
землю можно как угодно, даже по хардкору прямо на шасси наверно

Хотелось бы правильно - звездой. Но не могу сориентироваться, что куда подсоединять, чтобы не запутать весь монтаж.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
    • Efremoff
Re: спаять Fender Champ (или чего попроще)
« Ответ #2174 : Июля 11, 2014, 13:35:31 »
Ну так на шасси кидаем болтик с шайбой-лепестком, к которому припаиваем все земли. Только гнездо входное - по минусу не должно контачить с корпусом - вроде у тебя получается )) но и там лучше до борда пустить экранированный кабель, оплетка которого будет минусом, центральная жилка - плюсом. Оплетку на любую землю на борде поближе к точке входа сигнала на борде.
