Ну если подать с регулятора Val. на управляющую сетку 6П14П работать будет однозначно, одвязку 14ой можно оставить, я бы собрал навесом, послушал, если всё ОК, можно, при желании переделать на печатку. Просто это ж болезнь, думаю на этом варианте не остановишся.

Marksheider, не далее как неделю назад заказывал у них лампы на DeLuxe и мелочовку на педальку...Очень доволен...молодцы ребята! В тот же день после оплаты заказа он был отправлен и менее чем через неделю я всё получил...Приятно что появилась альтернатива Ерасову...Рекомендую!

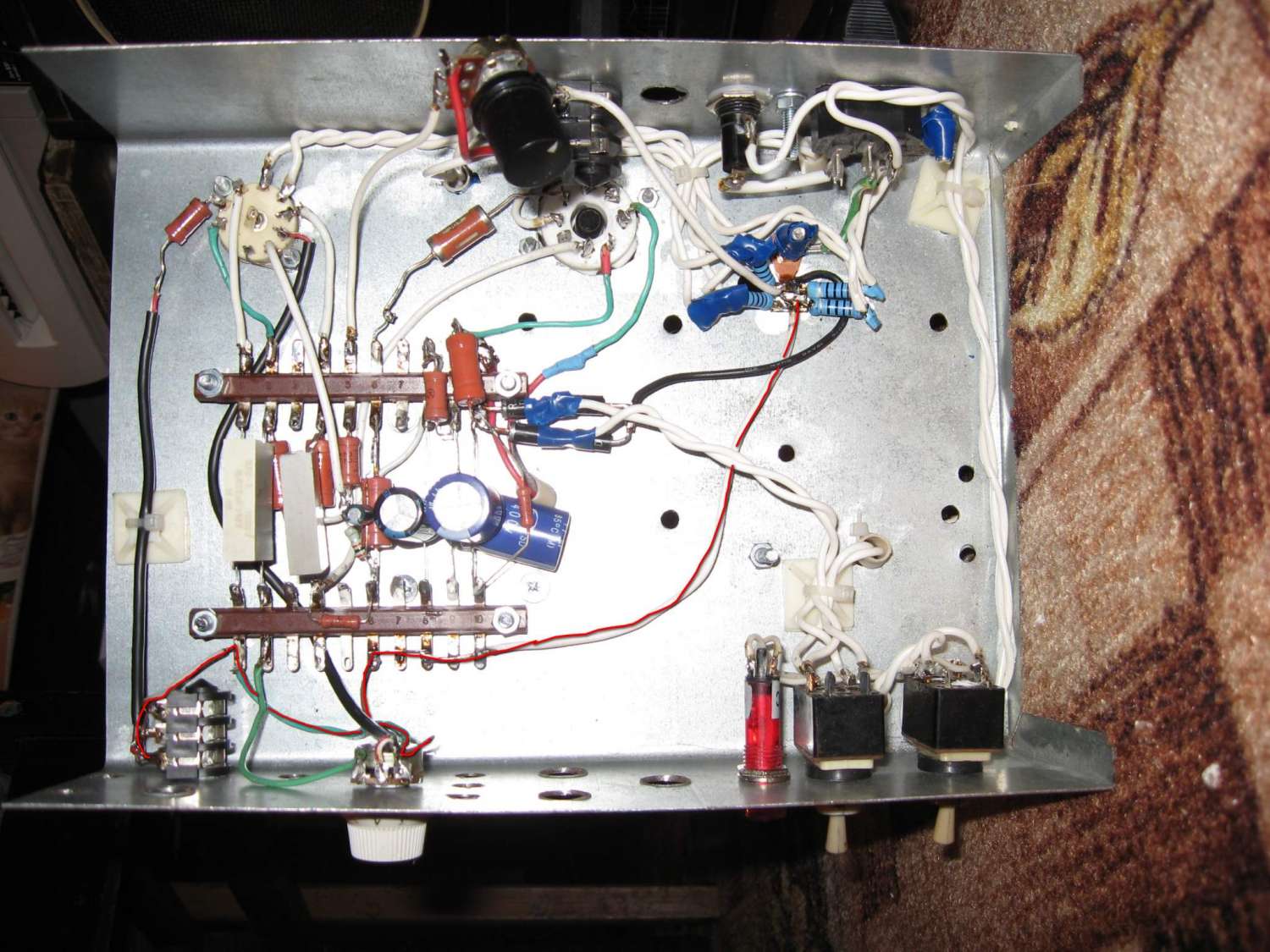

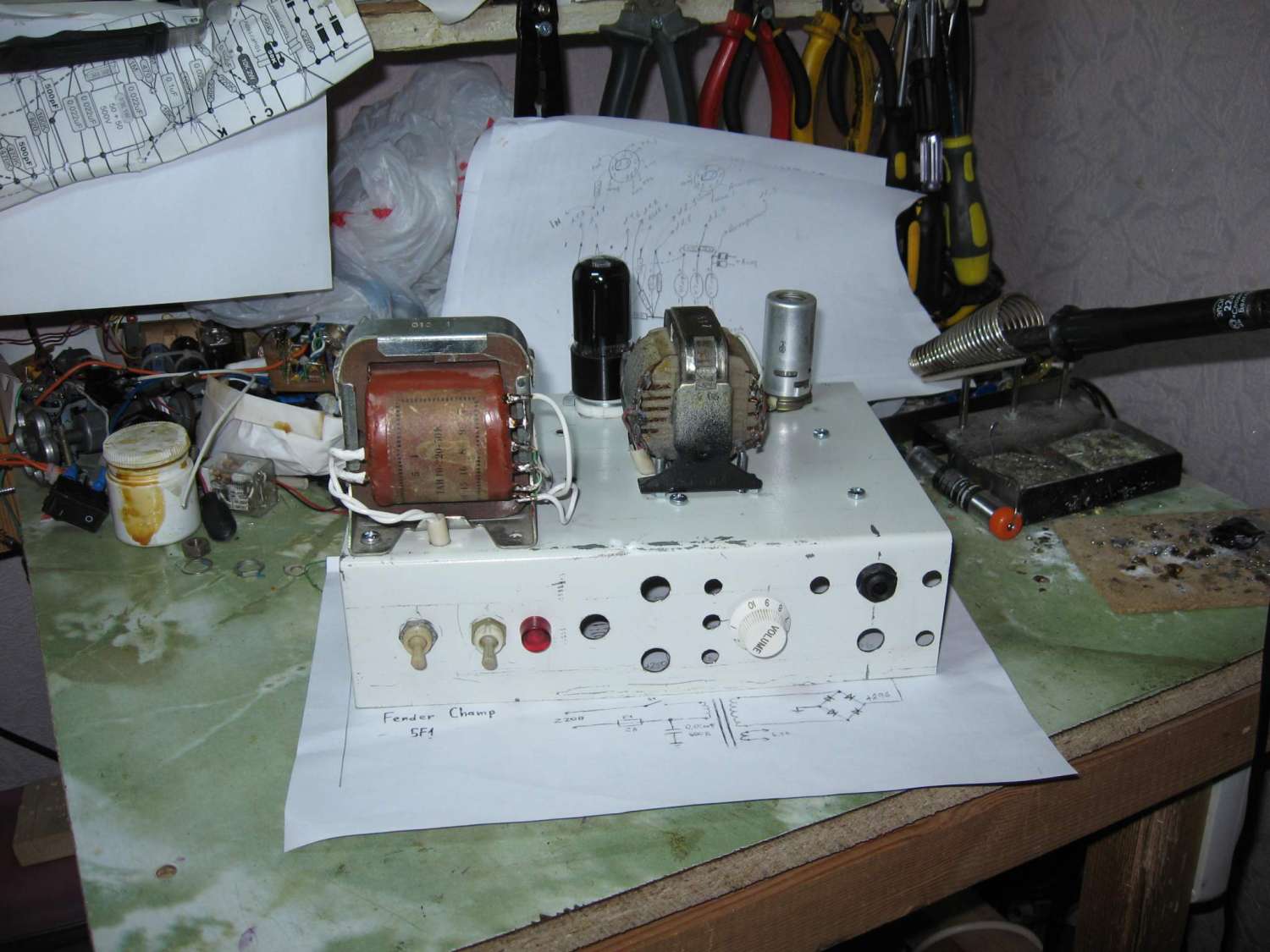

неожиданно для себя спаял чампик, лазил по радио рынку в субботу, нашёл транс силовой под однотактник за 200р, ну а почему бы не собрать чамп решил я и уже в воскресение утром начал, а вечером была спаяна плата и покрашено шасси, вчера почти закончил, запустил пробно, ох фонило  ну землю некогда было разводить, ну вы понимаете  почти вся комплектуха наша, транс премотанный тв-зш, вторичку снял, нормально намотал 91 виток на 4 ома + 30 для 8 ом, что бы можно было подключать разные динамики
делал, как видно, без кена, ибо транс под мост, на 1 электролите 289, на втором 249 и на 3 218, думаю под наши лампы нормальные напруги, звук радует и в 8 дин и в 12, позже оформлю в комбик
одна беда, не смог найти 470ом 5 ватт у нас, пока поставил 370+100 по 2 ватта, как найду, сразу впаяю


чуть позже скину семплы

поробуй развести коряво питание и землю, получишь мощное трррр
я вроде не говорил что он сейчас фонит

...Накал, как и силовые цепи, паяется в первую очередь и пускать его нужно ближе ко дну...

Серьезно?

Фендер

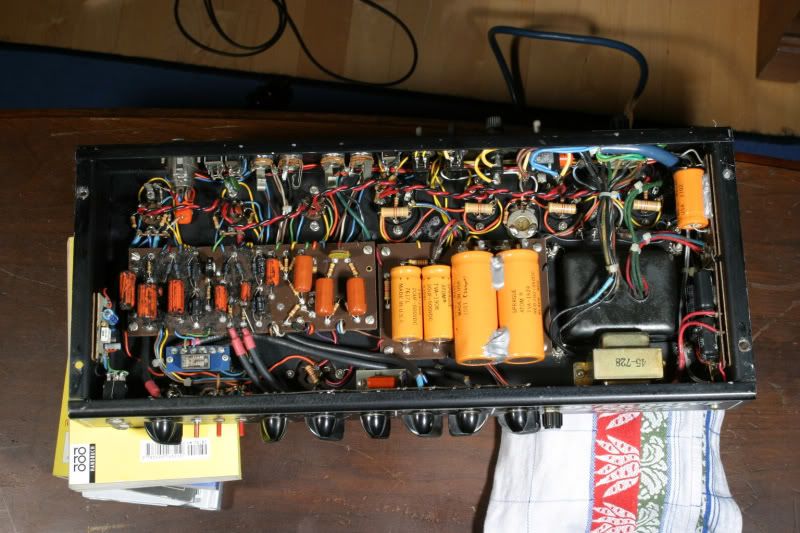

Дамбл

niz, а зачем "пробовать ее коряво разводить"? Если можно сразу разводить нормально... На вышеуказанных фото, я особо не старался, паял как видел. Результат - тишина.

Что там можно коряво развести? Два провода на транс и один земляной? Идущие по разные стороны платы?

... и добавил:

Кстати, накал у тебя действительно коряво разведен. Такое ощущение, что ты его в последнюю очередь паял.
Это не правильно. Накал, как и силовые цепи, паяется в первую очередь и пускать его нужно ближе ко дну, если смотреть на твое фото, а у тебя он висит в воздухе.

вы спросили как чамп может фонить, я ответил, какие вопросы ещё? мне тогда надо было быстро запустить - проверить роботоспособность, я собрал земли с выходных джеков, с морды и взял землю на - диодов, а не на 1 электролите + среднюю точку накала не заземлил в начале и 9 ногу 6н2п, на следющий день всё развел как положено и тишина
про накал, оригианльный чамп давно бачили? у меня в воздухе сейчас только накальные, которые на индикатор идут и то, потому что так проще и лучше было бы, да и в оригинале вообще 1 провод, второй на массу :/

причина вашего слюноизвержения не понятна, особенно учесть что в этой теме, в которой почти 150 страниц, почти каждые 10 страниц да кто нибудь спросить "чего фонит". Будто вас в детстве пытали фоновым шумом.

... и добавил:

у меня только 1 вопрос по оригинальному чампу, зачем подводиться накал/заземляется  первая нога выходной ламп? там ведь пусто

... и добавил:

и... чёт смотрю сейчас разные лейки, на кератоновской катодный резистор выходной лампы 470 ом и мощность то 2 ватта то 1, что поставить тогда? 1 2 или 5?

у меня только 1 вопрос по оригинальному чампу, зачем подводиться накал/заземляется  первая нога выходной ламп? там ведь пусто

видимо в каком то из древних вариантов 6V6 на ней экран сидел, как у "железных" 6L6, 6SJ7 и т.д....

среднюю точку накала не заземлил в начале

скорее всего из-за этого и был весь фон, т.к. в чампе действительно больше нечему сильно фонить
