нет, 11 ручек из 7))) и нету войс

К сожалению тогда не знаю .

Комбик изначально был микросхемно-транзисторный "Инвейшн", отвратительное звучание в конце концов замучило и я решил сделать из него макетку для ламповых конструкций... собрал на этом шасси Маршалл 18 ватт ТМБ, но к сожалению он не влез в корпус))), да и мощность не сопоставима с данным динамиком... Попробовал собрать "Skiff ta3", да так и оставил. Звучание очень понравилось, от чистого до легкого кранча. Немного фона есть, но он едва слышим.















... и добавил:

И отлично раскачивается грелками!

Сегодня дособирал комбик.

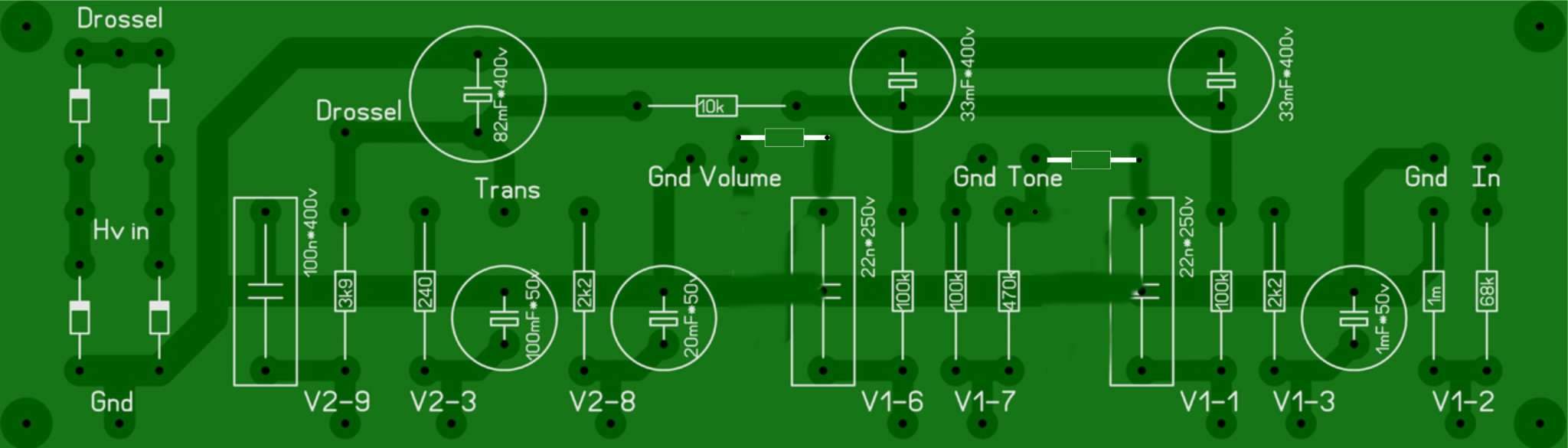

Плата получилась очень удачная.


На стадии сборки...

GeorgeM, поправьте, я чет не смог... Идея чтоб все выводы на лампы были внизу платы.

GeorgeM, Лучше уж пусть будут перемычки

GeorgeM, ничем, мой вариант меня полностью устраивает

Доброго времени суток господа, имеется схема

какие трансформаторы можно использовать (модели) если лампы в ней заменить на 6П6С/6Н9С/6Ц5С? и придется ли из-за этого менять резисторы/конденсаторы  которые применены на схеме?

Здравствуйте Александр!
Трансформаторы можно использовать самые разнообразные. От фирменных, заказанных на ибее и до выдранных из старых телевизоров. Можно заказать у Ерасова сразу комплект. Все зависит от Ваших возможностей и желания. Сетевой трансформатор на мощность 30 и более ватт с двумя одинаковыми вторичными обмотками на напряжение 250-320 вольт каждая или с одной обмоткой, которая бы после выпрямления мостом дала на конденсаторе около 300 вольт постоянки(тогда кенотрон не используется). Я использовал трансформатор из серии тан-36 например если память не изменяет... Есть в танах и другие трансформаторы, которые можно использовать. Поищите характеристики в интернете. В качестве звукового самый дешевый вариант твз-1-9 или другой твз. При использовании динамика 8ом лучше домотать на вторичке 45 витков. Возможны варианты и с трансформаторами твк, но они не все будут работать, нужно изучать характеристики.

Вопрос. Я могу в этот чампик добавить еще один выход в точке которой я пометил красненьким. И использовать усилитель еще и как преамп? Или там слишком большая амплитуда сигнала для раскачки 6п14п?
