Chck, анодный ток 6v6 45мА + мизерный ток 12АХ7 2-4 мА. С анодкой должно все работать. Просто представляю себе габариты питающих трансов.

В смысле... можно ли получить таким образом какашку?, если номиналы деталей гуляют на все +/-20%?

забей.

Замакетил 5с1  с 6ж32п и 6п6с.Играюсь емкостями пока,брайт  повесил.Вобщем опыты))))но усилок подгружает  только когда  ручка вправо до упора.А для дома это сильно громко.Это так и должно быть по этому варианту схемы Чампа?Просветите плз.

Всем привет. Решил построить Чамп. Но пока понимаю что знаний не много, до этого паяльникм пользовался на уровне спаять 2 провода)
недавно спаял усилок на LM 386, вот теперь решил для начала построить преам Томато , а уже потом если ничего не спалю в доме замахнуться на Чамп.
Так вот трансформатор решил сразу купить чтобы хватило и на томат и на Чамп. Нашел ТАН 5 по идее должно хватить,  но еще есть выходной ТВ-3Ш может его сразу прикупить пока есть в продаже? пусть лежит, подойдет ли он для динамика 8 ОМ? (лампы планирую использовать 6н2п и 6п6с).

ага

Всем доброго времени суток!
Я собираю чамп по схеме 5f1 и это будет мой первый опыт по сборке лампового комбика. Хочу делать комбик на наших лампах. Выходной транс буду использовать ТВ3-1-9. Силовой мне подарил друг, он его сам наматывал когдато для комбика. Вот характеристики:
1 обмотка 300 вольт
2 обмотка 300 вольт
3 обмотка 6.3 вольт
4 обмотка 6.3 вольт
Буду покупать 6п6с (вместо 6v6GT), 6Н2П-ЕВ (вместо 12АX7). У меня есть вопрос по замене 5Y3GT. Хотел купить близкий аналог 5ц4м или 5ц4с, но у них макс. напряжение накала 5,5В, значит этот вариант отпадает и остается только лампа 6ц5с с напряжением накала 6,3в?  И еще вопрос: у нас  в городе продают неликвидные новые лампы советских времен завода "Рефлектор", "Восход", "Октябрь" и т.д. Продают недорого, в разы дешевле чем современные. Есть ли смыл покупать их?

Подскажите если на обычной монтажке (плата с дырками) собрать, какова вероятность появления наводок??

всем привет!

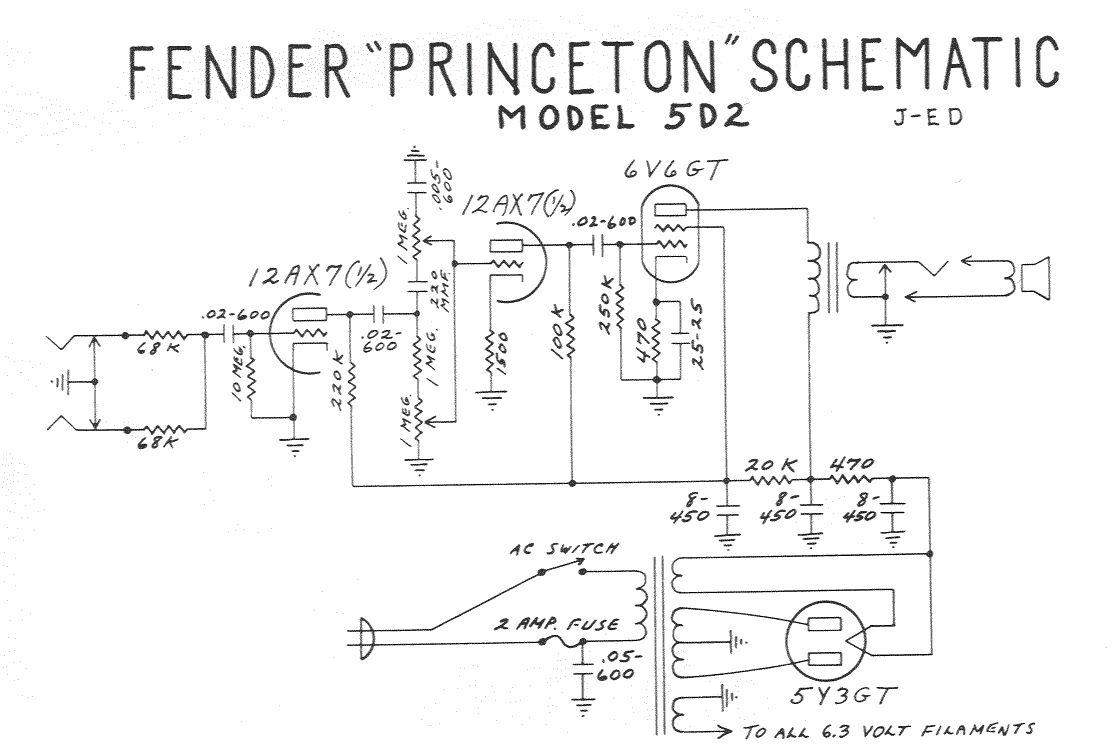

вот нашел схемку принцтона. думаю собрать его.
подозреваю что он мало чем отличается от нашего излюбленного чампа.
по схеме вроде всё понятно. один момент только - что такое 220MMF между потенциометрами?
резисторы если 2Вт подойдут или помощнее брать?

... и добавил:

выходной думаю поставить вот это http://www.triodestore.com/tfchxfwi48oh.html
