Рожал я этот пред долго, отслушивал всякие варианты, пробовал совместить несовмещаемое. Это для работы с мощником на 2хEL84, петля на еще одном баллоне. Итого 5 мелких (3+петля+ФИ) и две Ел84
В общем - вот результат, структура точно остается такой, может с номиналами еще поиграю.
Реле у меня нарисованы необычно, но вродя смысл ясен.
Зачем все это?

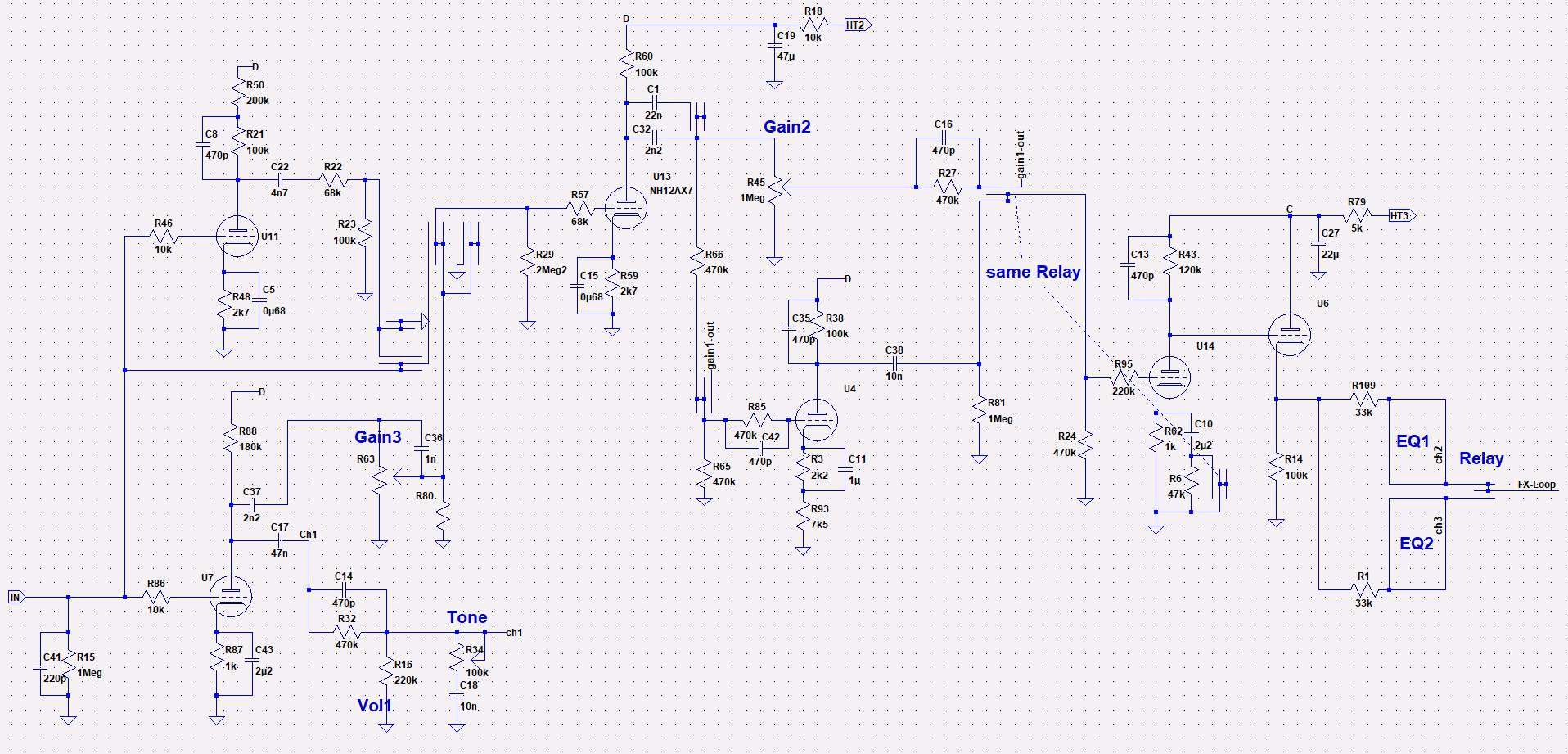

Имеем несколько вариаций на тему классики, запиханных в три 12Ах7 + куча реле

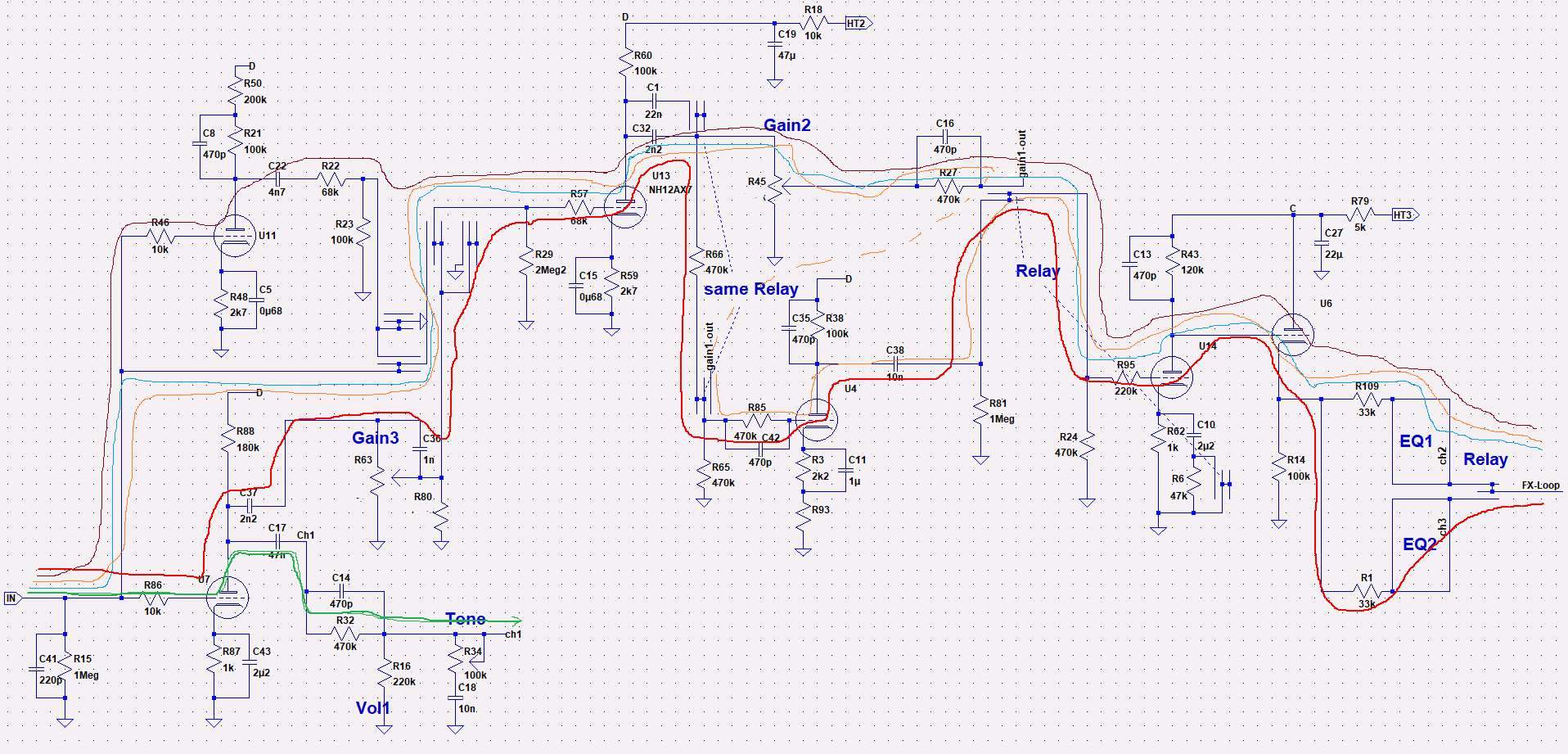

На второй картине (ways) - разным цветом нарисованы возможные варианты работы.
Зеленым (внизу) - простецкий клин, без прибамбахов. Имеем чистый Воксовский звук, с легким подгрузом мощника на сильных атаках. (мой любимый звук в усилителе, кстати
) Без ТБ, нафиг он там не нужен
второй канал
Синим - классический Плекси (1987х) пред, (Или 18W TMB Канал). два триода, гейн между ними, повторитель с ТБ.
Оранжевый - почти JCM800. То же, что и плекси, с добавлением "холодного" каскада на U4. Не совсем 800ый, немного сдвинуты уровни по каскадам, нет "treble picking" - но в целом звук похож. АC/DC рубится только так.
Коричневый - brown sound, раскочегаренный плекси. Это канал фридмановского pink taco 20. Шикарный лид, немного размытые аккорды. Поет лучше, чем оранжевый, зато ритм играет хуже.
Третий канал
Красным - хай гейн. 4 каскада усиления + повторитель. Звук не очень злой, перегруза до матери. С ним боролся долго, именно из-за него пришлось идти на небольшие компромисы в других каналах. Шума для хайгейна очень мало
В мощнике (не показано) еще пара реле, в том числе добавляет/отрубает ООС, там где положено.
Сейчас работает прототип, многие переключения методом быстрой перепайки
Потом будет MCU
Все, буду разводить плату. Времени мало, поэтому делаю долго. Как соберу начисто, надеюсь найду возможность записать.
... и добавил:Чуть поправил схему

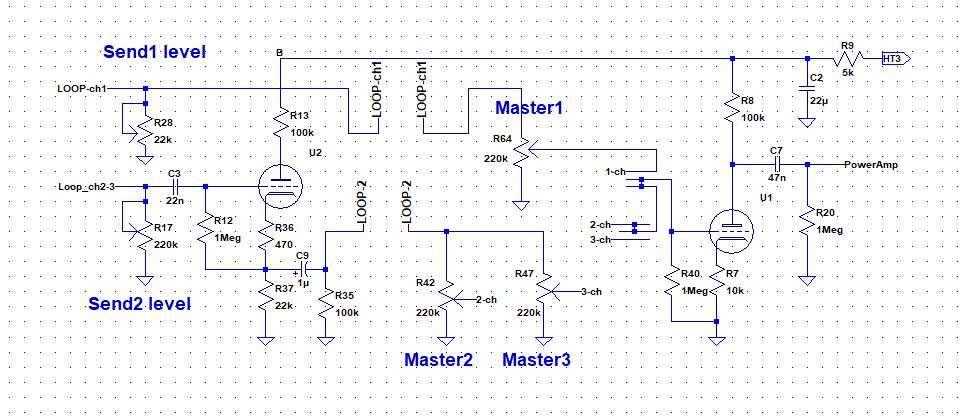

... и добавил:Теперь петля - и тут не все гладко, есть пару вопросов.
как видно, я пошел другим путем (по натоптаной скучно
). Отдельные петли для клина и перегруза были в "техзадании". Так же думаю поставить Мастер перед Возвратом, так выходит проще с коммутацией.
Уровни посыла - реостатом, на задней панели. Один раз настроил и все. Мастер и Return левел - одним потом
Теперь вопросы:
- Когда работает первый канал, посыл на вторую петлю не отключается, на входе второй пели просто стоит переключатель 2-ой/3-ий канал. т.е. там будет сигнал второго канала. Могут ли из-за этого вылезть какие-нибудь проблемы?
- Нужен ли на входе возврата разделительный кондер?
- Сенд первого канала задумал без буфера, но низкоОмный, максимально 20к выходного. Пойдет так, или лучше сделать буфер на LND?
