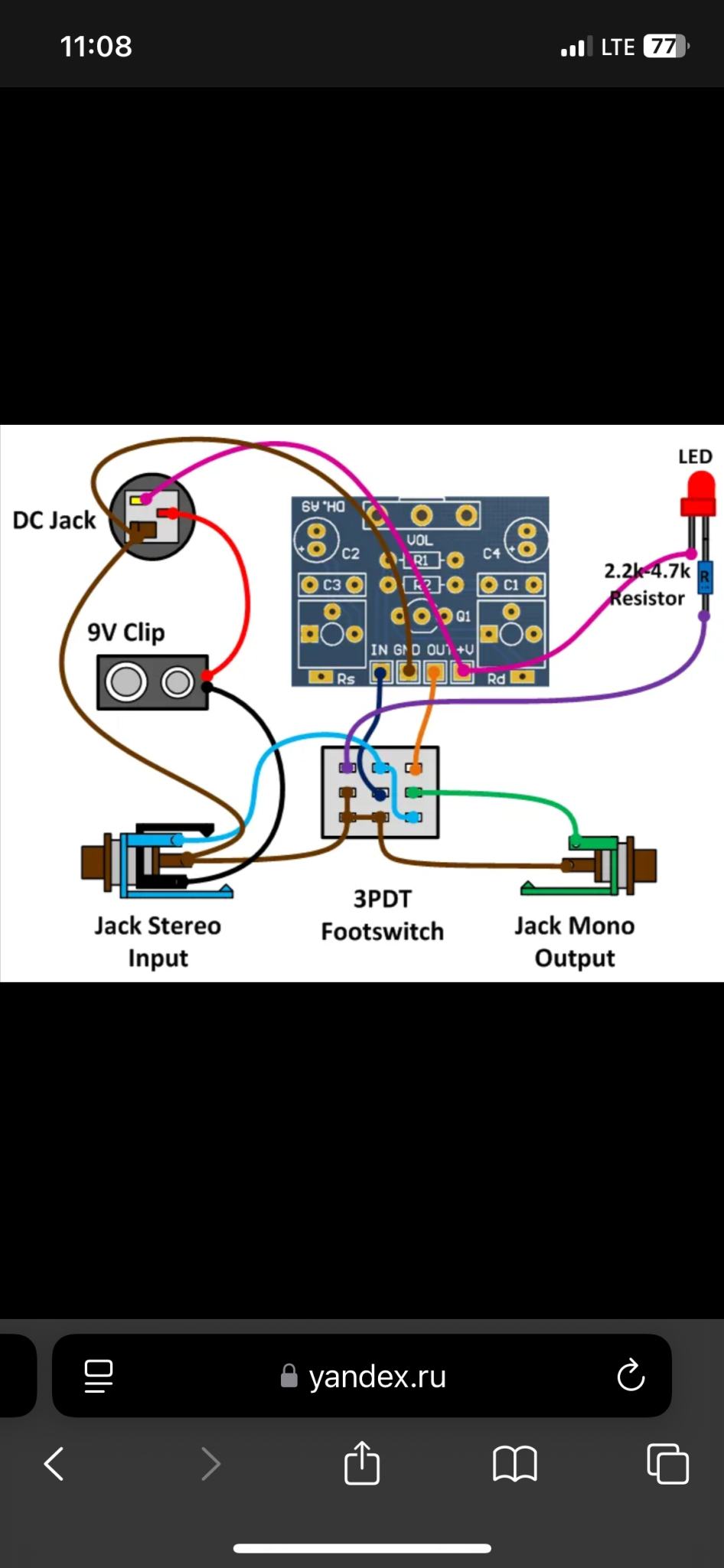

Приветствую, снова я 🥲, все разъяснили в прошлых темах, остался один вопрос с кнопкой, на схеме платы, намалёвано, что вход из эффекта надо подключить к tip на jack’e, а на схеме подключения кнопки нарисовано, что вход в эффект надо подключить к ней, в итоге то, что куда подключать? Только к кнопке, или только к Джеку, и ваше что куда☹

Точно, забыл, сейчас

... и добавил:

Вход эффекта подключать и к Джеку и к кнопке?

Эту схему подключения можно использовать для любой примочки?

Это мне уже объяснили🤣 спасибо!

Это точно, то вы подскажете, то сам что то изучу-подсмотрю, теперь остается все собрать и чтоб все заработало:)

Кстати, с выходом эффекта также поступать, просто подключать к кнопке как на схеме и не париться?

Что на ней не ясно?

Почему гитара стерео?
Почему батарейка  последовательно питает и гитару и какой-то DC jack. Это удвоитель напряжения? Почему напряжение от батарейки идет через звучки и через внешний источник тока?

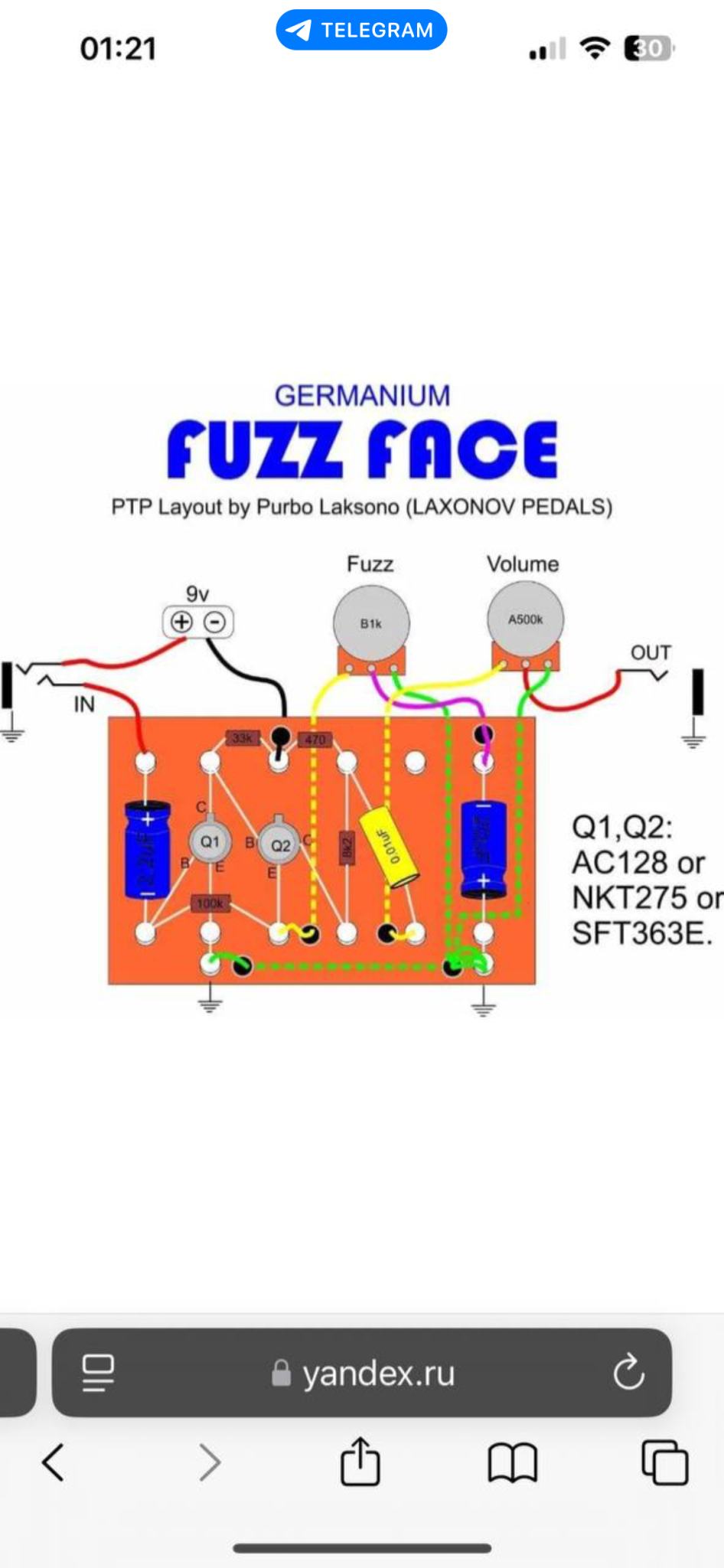

В первой картинке надо ли землю подключать к заземлению в розетке?

Не перепутан ли in и out? Потому что вход от гитары моно, а выход из педали может быть и стерео...
