5E3
« : Декабря 19, 2012, 19:57:17 »

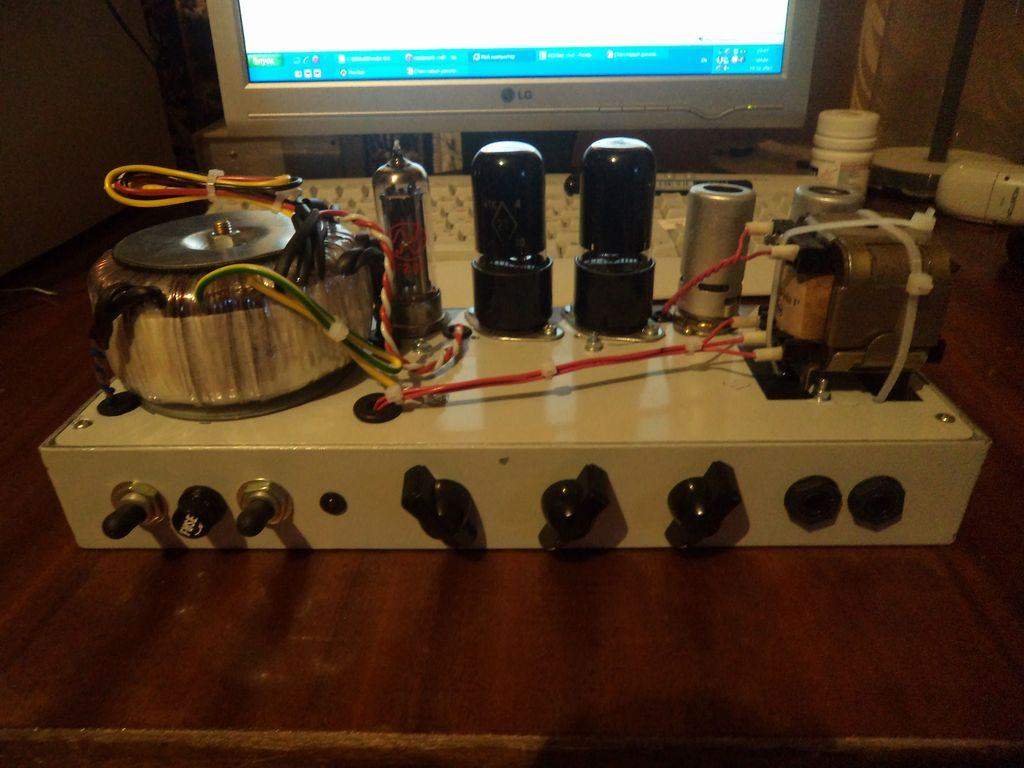

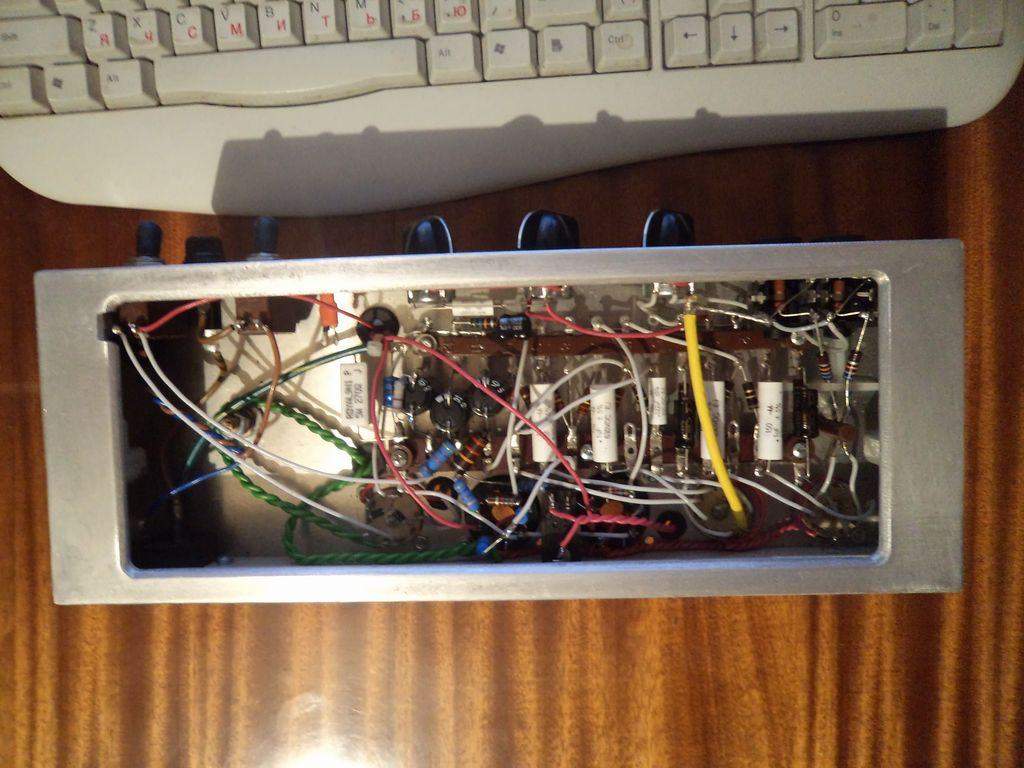

слепил голову по мотивам Фендер Делюкс 5Е3. У меня были ерасовские трансы ttp-80GVR и TP25-960R, хотел сделать что то типа Маршалла 18 ватт. Но концепция неожиданно изменилась. Лампы в преде 12AY7 и 12AX7, в мощнике 6П6С, кенотрон EZ81, так как у силового транса накальные обмотки только на 6,3В. Конденсаторы Маллори 150, в тембре СильверМика, электролиты TAD и в выпрямителе Jamicon 22мФ х 400В. Резисторы CC. Монтаж, может быть и колхоз, но всё работает :) :)
Вот:877329-0877331-1

Оффлайн serf house

  • Завсегдатай
  • ***
  • Сообщений: 269
Re: 5E3
« Ответ #1 : Декабря 19, 2012, 20:31:06 »
Log_out, шасси матёрое :)
А смплы будут?

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #2 : Декабря 19, 2012, 20:37:18 »
таких шасси у меня штук десять, вот и леплю всё в них. Бытиё определяет сознание, как говорил К. Маркс  :) :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #3 : Декабря 19, 2012, 20:45:36 »
Цитата: Log_out от Декабря 19, 2012, 19:57:17
Монтаж, может быть и колхоз, но всё работает

Если всё работает и результат устраивает, то принимай поздравления  :good:

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #4 : Декабря 19, 2012, 21:03:59 »
runing, это было вступление, а теперь вопросы :) Я прочитал все темы на форуме про 5Е3 и твоё сообщение тоже: https://guitarplayer.ru/index.php?topic=195705.msg5027321#msg5027321
Так вот, брайт канал меня устраивает, а нормал канал нет, звук слишком глухой на мой взгляд, собрано у меня по оригинальной фендеровской схеме, только по одному входу на канал. Смещение настроил, ток 36мА и 12ватт Plate dissipation, или это много для 6П6С?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #5 : Декабря 19, 2012, 21:22:21 »
Цитата: Log_out от Декабря 19, 2012, 21:03:59
брайт канал меня устраивает, а нормал канал нет, звук слишком глухой на мой взгляд

Ну так и играй в брайт канал... или ты сразу в оба играть хочешь? ;)
Может у тебя просто гундосая гитара и в "нормал" канале на малой громкости получается глухо ???
Воткни телекастер в "нормал" канал и выкрути громкость больше половины, потом расскажешь :)


Цитировать
Смещение настроил, ток 36мА и 12ватт Plate dissipation, или это много для 6П6С?

Всё нормально, оставляй   :dontmention:

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #6 : Декабря 19, 2012, 21:34:45 »
надо попробовать :) правда я на громкости больше 9 часов не играл, и то соседи по батарее стучали. Но было это ночью

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #7 : Декабря 19, 2012, 22:01:39 »
Log_out, это же винтажная схема. Они не умеют звучать тихо. Какой может быть рок-н-рол с громкостью на 9-часов и с соседями, которые его не любят?  ;D

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #8 : Декабря 20, 2012, 12:06:35 »
Цитата: runing от Декабря 19, 2012, 22:01:39
Log_out, это же винтажная схема. Они не умеют звучать тихо. Какой может быть рок-н-рол с громкостью на 9-часов и с соседями, которые его не любят?  ;D
Как же, читал твою тему за 2009 год, вроде, где ты пытался добиться кранча от 5Е3 на небольшой громкости :) :) :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #9 : Декабря 20, 2012, 12:48:07 »
Цитата: Log_out от Декабря 20, 2012, 12:06:35
Как же, читал твою тему за 2009 год, вроде, где ты пытался добиться кранча от 5Е3 на небольшой громкости

Ну с того времени я заметно поумнел  :rolleyes:
Так что могу сказать, что тогда у меня был установлен не совсем правильный кенотрон, соответственно анодное напряжение было выше и как следствие несколько другой режим выходного каскада. Поэтому кранч был позже, когда начинали падать вещи с верхних полок шкафа  ;D

Так же могу сказать, что одного входа в этой схеме вполне достаточно, только внутри нужно закоротить подачу сигнала сразу на оба каскада лампы преда и можно миксовать звук обоих каналов ручками громкости.

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #10 : Декабря 20, 2012, 14:27:25 »
надо попробовать закоротить. Коротить лучше до входных 68кОм резисторов или после?

Силовой транс ttp-80GVR подключен так: 250В+34В=284В, замеры показали, что на входе кенотрона честные 290В переменки. После кенотрона 340В постоянки, маловато как бы, но укладывается в +-20% от напряжений в оригинальном 5Е3. Катодный резистор в мощнике 270 Ом.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #11 : Декабря 20, 2012, 14:53:07 »
Цитата: Log_out от Декабря 20, 2012, 14:27:25
надо попробовать закоротить. Коротить лучше до входных 68кОм резисторов или после?

Лучше ДО. То есть это будет имитация залинкованых входов, как делали в маршаллах плекси, да и в оригинальных твид делюксах и бассманах тоже.

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: 5E3
« Ответ #12 : Декабря 20, 2012, 15:00:49 »
Цитировать
о есть это будет имитация залинкованых входов, как делали в маршаллах плекси, да и в оригинальных твид делюксах и бассманах тоже.
я так делаю,очень нравится.

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #13 : Декабря 20, 2012, 15:10:18 »
и я так сделаю  :) :) Спрашивается только, нафига я два гнезда истратил, можно было одним обойтись :)

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: 5E3
« Ответ #14 : Декабря 20, 2012, 15:11:49 »
лучше четыре.
