Re: 5E3
« Ответ #105 : Февраля 09, 2013, 10:45:23 »
ykurilo, где ты там земляные петли увидел?

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #106 : Февраля 09, 2013, 10:57:31 »
Доброе утро страна...
Выходной...и со всех дыр с утра повылазили сварщики...напруга скачет как безумная но вот что быстро успел померить.  Сеть 220 В напряжение до кена 2Х295 В ...выпрямленное напряжение на первом конденсаторе 385 В без нагрузки...Думаю под нагрузкой просядет до 360В...надо имитировать нагрузку ...

Оффлайн ykurilo

  • Завсегдатай
  • ***
  • Сообщений: 439
Re: 5E3
« Ответ #107 : Февраля 09, 2013, 10:58:37 »
ykurilo, где ты там земляные петли увидел?

http://turretboards.com/layouts_schematics/kits/sm24clayout.pdf
Как понимать три лепестка на шасси выше борда к которым сходятся земли с разных участков схемы? А как же "земляная звезда" или хотя бы общая "земляная шина"? Или я чего то неправильно понимаю? Поправьте пож.

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: 5E3
« Ответ #108 : Февраля 09, 2013, 10:59:38 »
ykurilo, да в бумажном варианте, на русском языке
http://www.ozon.ru/context/detail/id/19433943/

Оффлайн ykurilo

  • Завсегдатай
  • ***
  • Сообщений: 439
Re: 5E3
« Ответ #109 : Февраля 09, 2013, 11:04:54 »
ykurilo, да в бумажном варианте, на русском языке
http://www.ozon.ru/context/detail/id/19433943/
Спасибо,будем искать....сижу читаю http://rustones.flybb.ru/topic691.html
« Последнее редактирование: Февраля 09, 2013, 12:05:27 от ykurilo »

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: 5E3
« Ответ #110 : Февраля 09, 2013, 11:05:57 »
u-mix, Юра, ну как впринципе мы и предполагали +/- 10В, вроде сходится...

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: 5E3
« Ответ #111 : Февраля 09, 2013, 11:52:50 »
http://turretboards.com/layouts_schematics/kits/sm24clayout.pdf
Как понимать три лепестка на шасси выше борда к которым сходятся земли с разных участков схемы? А как же "земляная звезда" или хотя бы общая "земляная шина"? Или я чего то неправильно понимаю? Поправьте пож.
Ну там шасси в качестве общей шины и используется. А вот если те узлы, которые заземлены на разных лепестках, закоротить между собой ещё одним проводом, это уже будет петлёй.

Оффлайн ykurilo

  • Завсегдатай
  • ***
  • Сообщений: 439
Re: 5E3
« Ответ #112 : Февраля 09, 2013, 12:03:47 »
 :o век живи, век учись...
и все таки эти лепестки имеют электрический контакт с металлическим шасси?

... и добавил:

runing, у них были. Сейчас читаю книгу Кит Ричардс "Жизнь", там он как раз подробно описывает запись многих альбомов. Весьма занимательная книга, рекомендую!
[/ Играя на акустической гитаре, вы перегружали по звуку кассетный магнитофон Philips до той точки, когда начинались искажения, а при воспроизведении этой записи вы получали эффект электрогитары…quote]  http://rustones.flybb.ru/topic691.html
« Последнее редактирование: Февраля 09, 2013, 12:26:38 от ykurilo »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: 5E3
« Ответ #113 : Февраля 10, 2013, 09:27:41 »
:o век живи, век учись...
и все таки эти лепестки имеют электрический контакт с металлическим шасси?

Конечно. Иначе схема не заработает ???

... и добавил:

Ну можно, конечно, заземлить эти точки на отдельную шину, а шину привязать к шасси в одной точке. Не уверен в целесообразности - схема низкогейновая, фонить и заводиться не должно :)
« Последнее редактирование: Февраля 10, 2013, 09:30:44 от bottle »

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #114 : Мая 31, 2013, 17:36:31 »

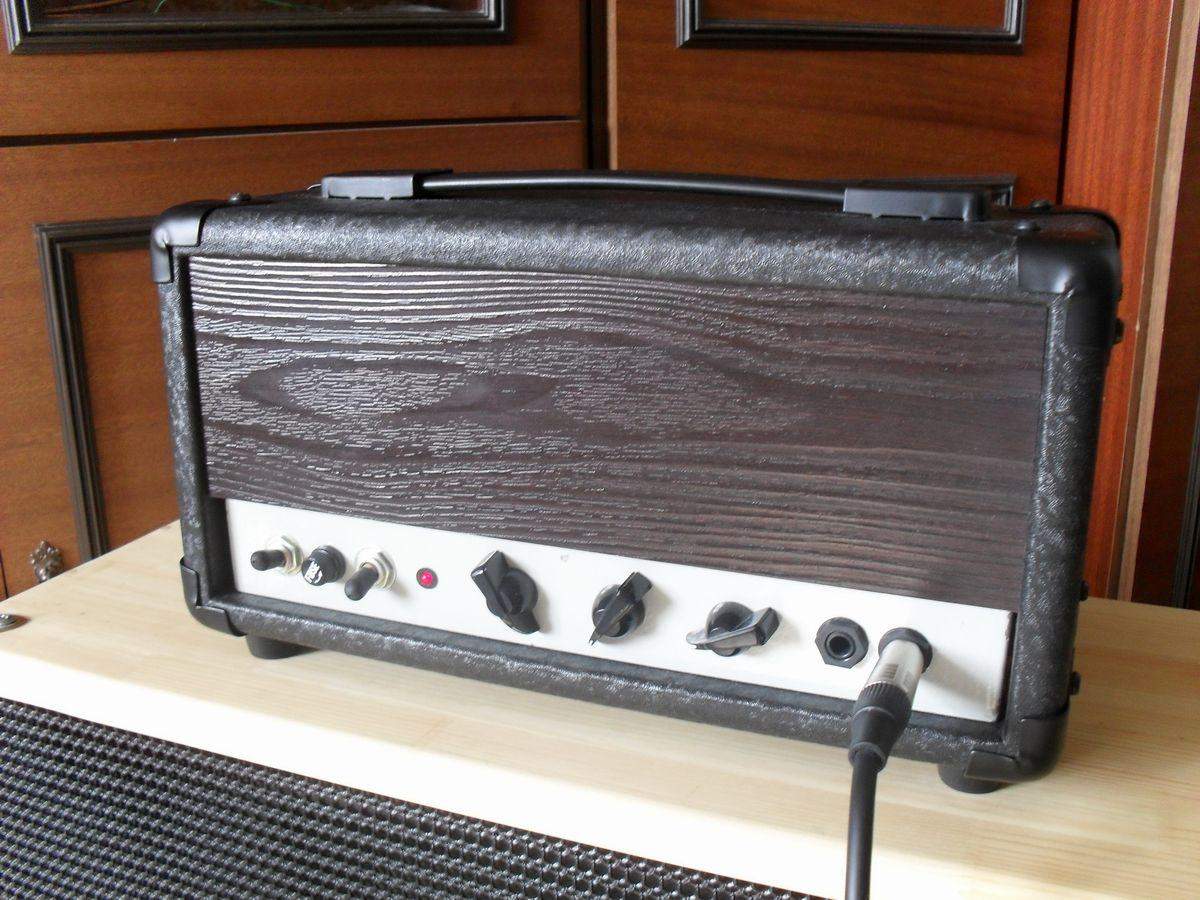

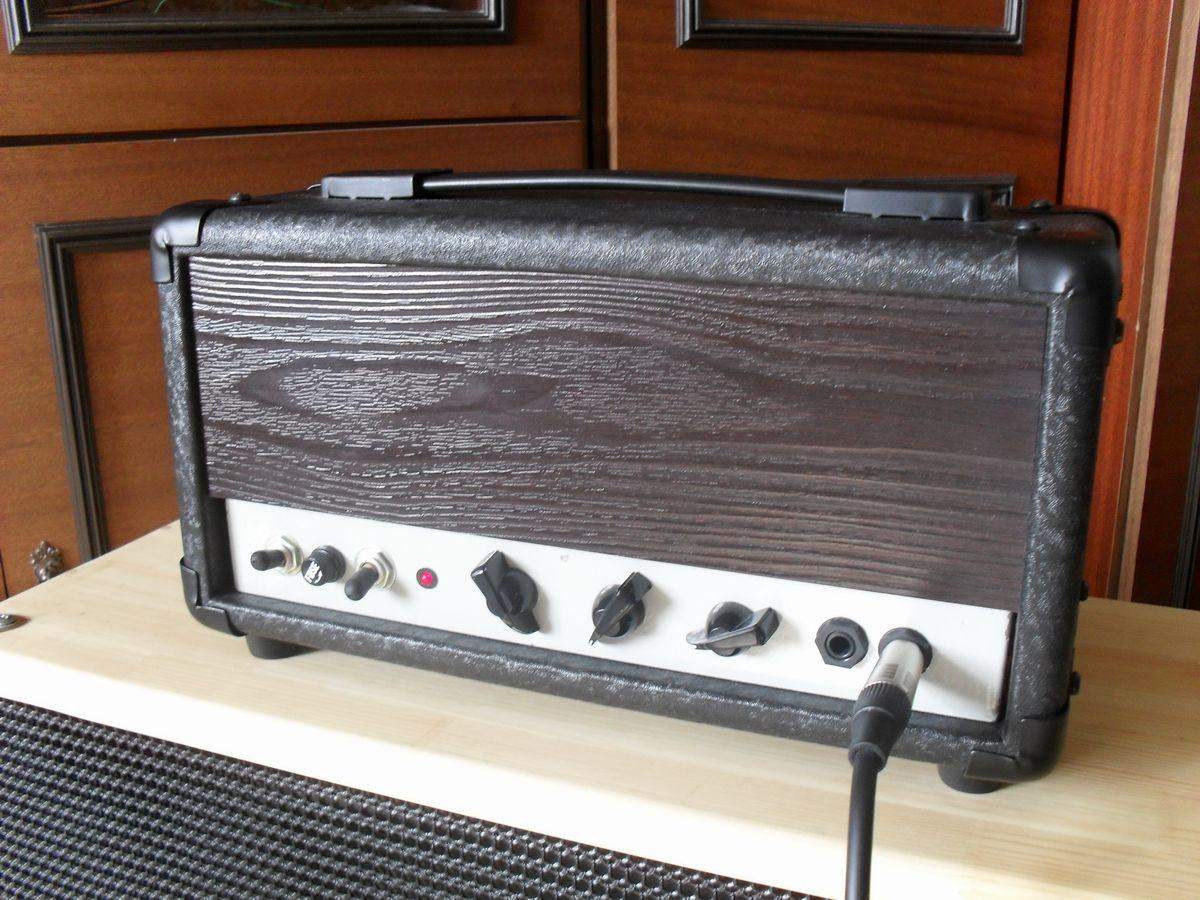

вот такая штука получилась, сознательно было собрано из материала, в основном, добытого методом народного промысла. Панельки октальных ламп вырезаны ножницами по металлу из советских ламповых телеков, тумблеры и монтажные панели от туда же. Обтянут черным дерматином (его дед нам присалал в 80-х годах ХХ века, чтобы обили дверь, так что всё в лучших традициях ГП))))). Фурнитура, трансформаторы, потенциометры от Ерасова. И только резисторы, конденсаторы и часть ламп добыты правильным путём - из магазина Банзаймюзик. С ламинатиной на переднюю стенку тоже облажался, надо было чёрную, а в магазине была только коричневая, типа венге.
« Последнее редактирование: Мая 31, 2013, 17:44:31 от Log_out »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10916
  • Hard As A Rock
Re: 5E3
« Ответ #115 : Мая 31, 2013, 17:54:36 »
Log_out, для такой передней стенки отлично подойдёт вот такой "пайпинг"  из того же мебельного магазина, что и ДСП  ;D В лучших традициях ГП  :crazy:

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: 5E3
« Ответ #116 : Мая 31, 2013, 17:56:02 »
Log_out, ну что же, принимай поздравления! внешний вид супер! а что там в недрах? фотки будут? +!

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1415
  • Если нельзя, но очень хочется, то можно
Re: 5E3
« Ответ #117 : Мая 31, 2013, 17:57:42 »
Log_out, А вот предохранитель на передней панели - это перебор  :). это как средства контрацепции  на кассе супермаркета. И корабль без имени недалеко пойдет. Показывай изнутри, и про фон расскажи (трэдишен). И что там под ним белое чернеется ты вроде не рассказывал, может пропустил.

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #118 : Мая 31, 2013, 18:34:39 »
SmartFold, фотка с недрами и даже сэмпл были на предыдущих страницах.
oxigen, предохранитель, потому что копировал переднюю панель делюкса, только два входа вместо четырёх.
Santjago, а что это за "папинг"? :) и как называется в миру (т.е. в строймагах)?

... и добавил:

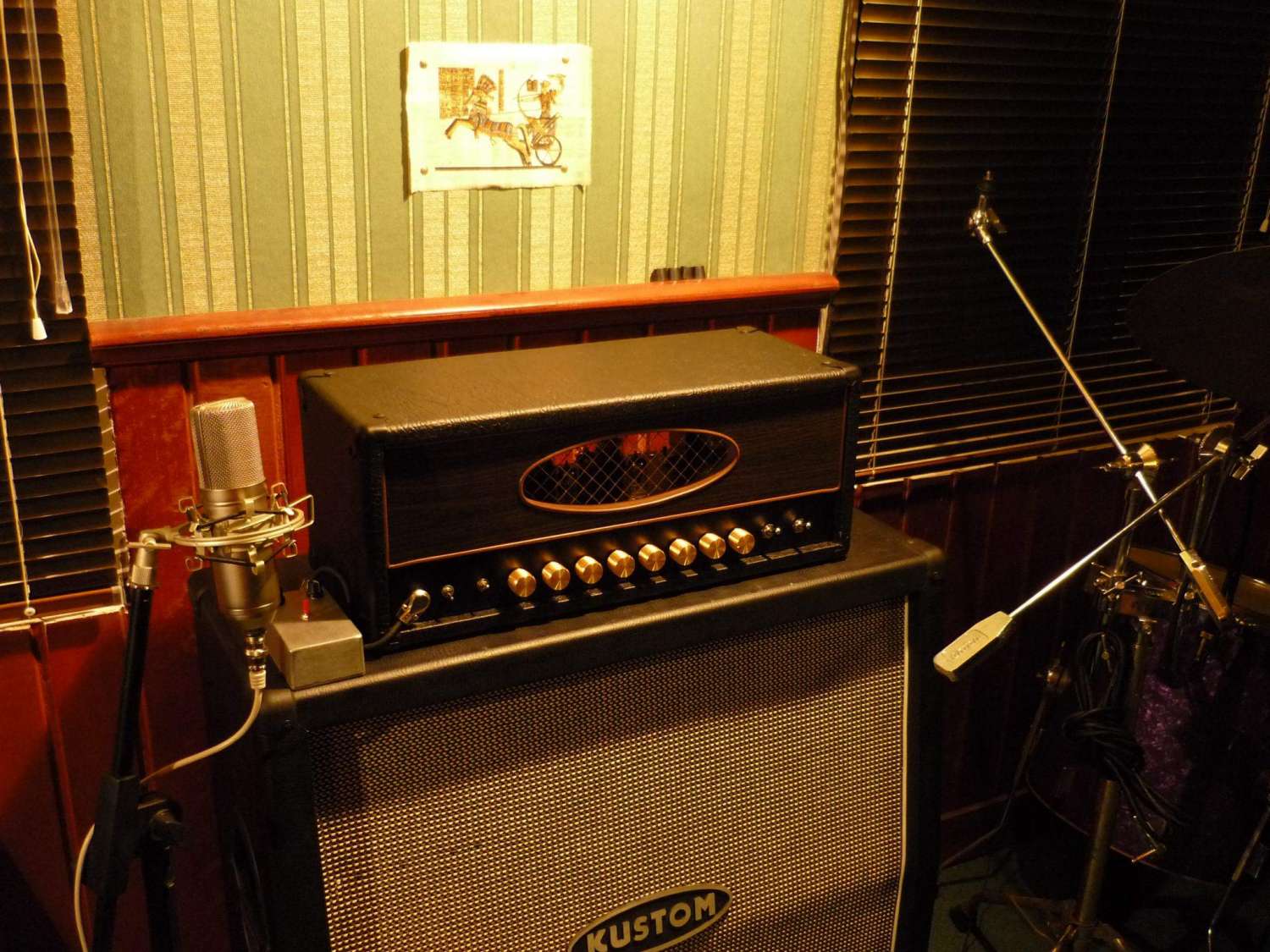

oxigen, снизу Арлекин, рассказывал про него в соответствующей теме, повторяться не буду, потому что я очень скромный  :rolleyes: :D
« Последнее редактирование: Мая 31, 2013, 19:17:47 от Log_out »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10916
  • Hard As A Rock
Re: 5E3
« Ответ #119 : Мая 31, 2013, 19:55:26 »
Santjago, а что это за "папинг"? :) и как называется в миру (т.е. в строймагах)?

Log_out, <---- кликни
