Re: 5E3
« Ответ #60 : Декабря 27, 2012, 10:52:27 »
Ага, тоже откопал

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1409
  • Если нельзя, но очень хочется, то можно
Re: 5E3
« Ответ #61 : Декабря 27, 2012, 13:40:43 »
Док, отзовись! Тебя цитируют! Требуется первоисточник!

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: 5E3
« Ответ #62 : Декабря 27, 2012, 14:51:17 »
Я, когда разбирал транс от бесперебойника, разделял пластины канцелярским ножом с одного угла. Железо не пропитано, так только кажется, просто на поверхности пленка, ну может на пару мм внутрь пропиталось. Самое сложное первую пластину вытащить, они там в полуперекрышу собраны и очень плотно сидят в каркассе. К стати каркас, хоть и красиво выглядит, лучше сразу в топку, он толстый слишком, а окно небольшое. Лучше каркас собрать новый, из текстолита например.

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #63 : Декабря 27, 2012, 14:58:31 »
serg.land, ...а зачем нам полумеры...можно и безкаркасную намотку изобразить...и пропитывать сподручнее...
...ну а если ''экономить по полной'' то не грех снять кривую намагничивания и точку перегиба определить...и вычислить витки на вольт, чтоб лишнего не намотать...чем мы собственно и займёмся если отыщем ЛАТР...
« Последнее редактирование: Декабря 27, 2012, 15:06:00 от u-mix »

Оффлайн serg.land

  • Эксперт
  • *****
  • Сообщений: 1504
Re: 5E3
« Ответ #64 : Декабря 27, 2012, 15:01:07 »
Можно и так, только мотать строго вручную и проводом с шелковой оплеткой....  :crazy:

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #65 : Декабря 27, 2012, 15:15:30 »
serg.land, а мы ж по другому и не могём  :D...правда ПЭЛШО я последний раз видел лет 30 назад...
« Последнее редактирование: Декабря 27, 2012, 15:20:56 от u-mix »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: 5E3
« Ответ #66 : Декабря 27, 2012, 16:28:20 »
runing,  а на лейках он идёт как 0.022мкф  ???

Всё верно, это просто я его уменьшал до 10нан, так на перегрузе лучше звучание мне показалось. Вот и запомнил этот номинал.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10314
  • DIYng Fetus
    • http://cathar.ru
Re: 5E3
« Ответ #67 : Декабря 27, 2012, 17:39:10 »
u-mix, я даже раньше видел. на прошлой работе. выкинуля гады

Оффлайн Log_out Автор темы

  • Эксперт
  • *****
  • Сообщений: 1162
Re: 5E3
« Ответ #68 : Декабря 28, 2012, 12:01:20 »
RomYch13, вот фирменная схема с картой напряжений. Тот конденсатор 22нФ.

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #69 : Февраля 07, 2013, 15:09:32 »
смотрю тема утонула...значит у всех всё уже работает  ;D...

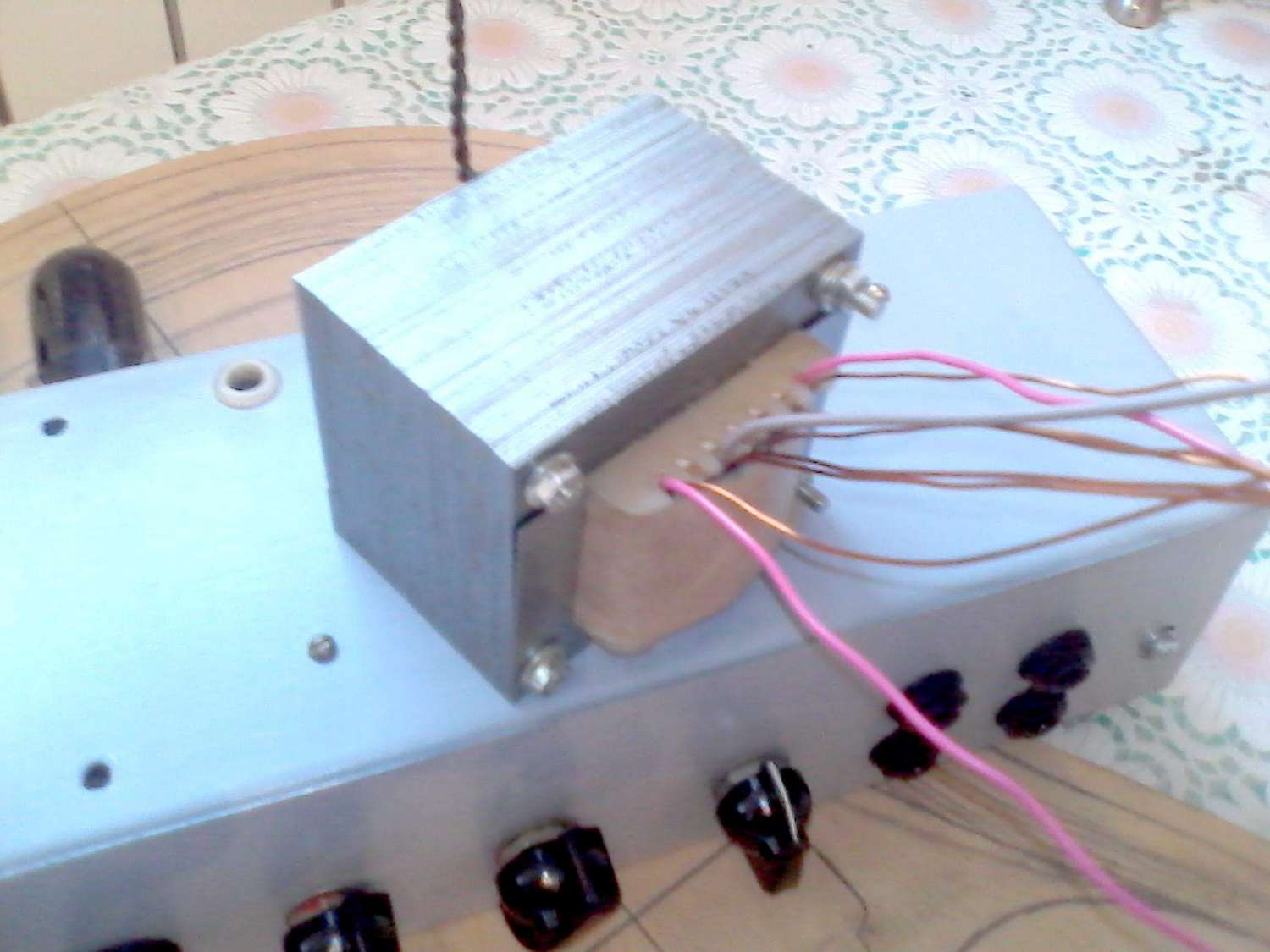

ну а я всё со своими трансами...как говорится первый пошёл...попытка использовать железо от бесперебойника завершилось удачно...2х300В, 5В ,6.7В со средней точкой были вмещены на железо благодаря дозированной ручной намотке по 100В в день :D Не гудит ВООБЩЕ...не слышно даже если ухо на него ложишь...Но без косяков мы не можем, сетевую вывел не в ту сторону...и ток хх аж 85мА....походу как я думаю надо железо было при сборке пшикать лаком....ну да никогда не поздно
893293-0

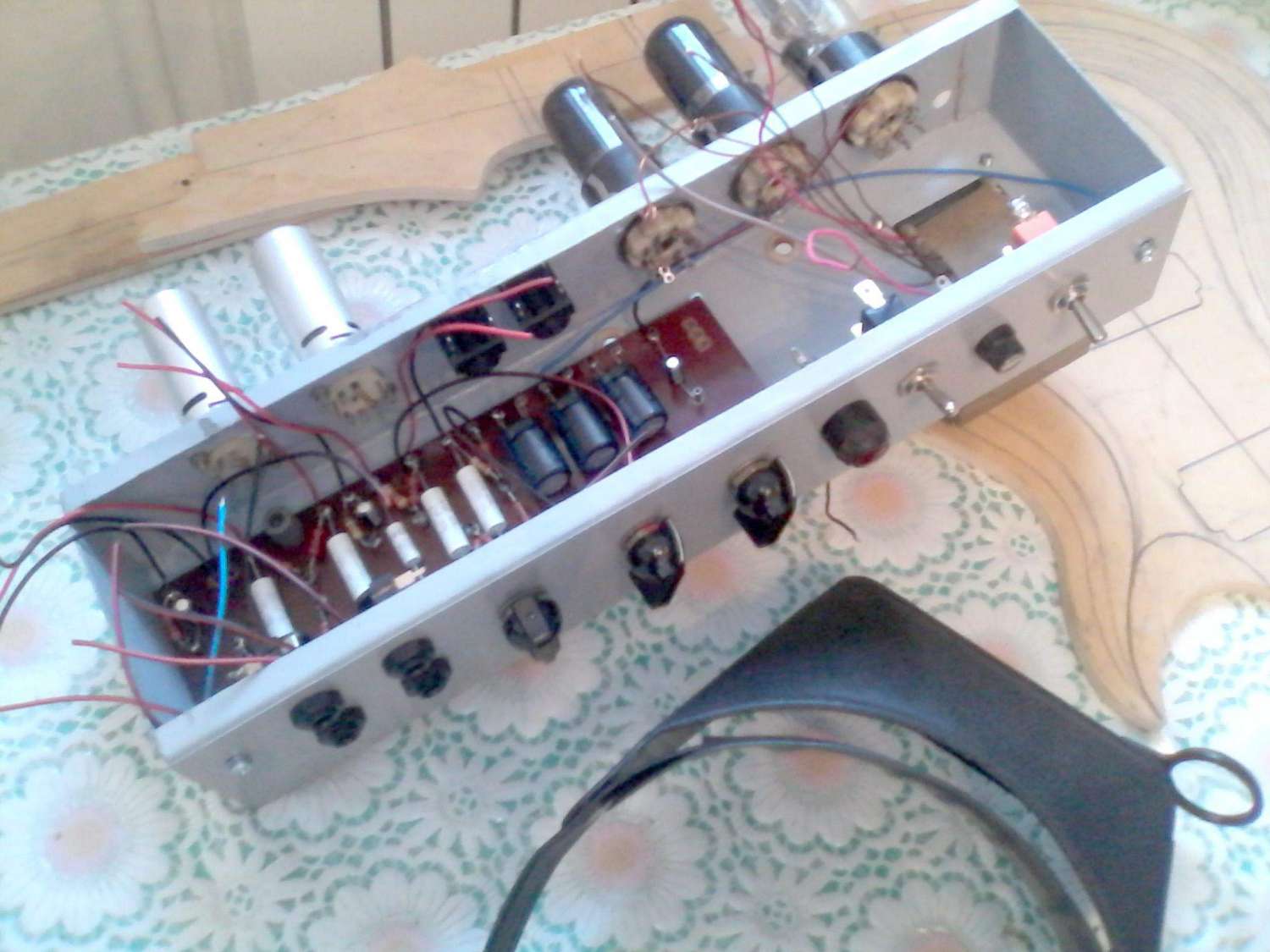

ну и  первая примерка
893295-1
так что неспеша к весне и выходной намотаем ., а хочется и гитарёху новую заделать а то у Дядьки Воффки народ уже во всю пыхтит а я только думками богатею :D

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: 5E3
« Ответ #70 : Февраля 07, 2013, 15:18:52 »
u-mix, Юра, отлично!
как говорится потихоньку, почуть-чуть, и будет шикарный Делюкс!
а в каком смысле сетевую не туда вывел?

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #71 : Февраля 07, 2013, 15:25:53 »
SmartFold, Коля сетевую надо было там же где и вторички только внизу...а так вышло что все выводы в подвале а сеть сверху. Та впрочем ерунда это...сёдня на ночь поставлю пусть поработает а завтра буду проверять теорию с практикой ...то  чём мы с тобой говорили...расчёт кенотронных выпрямителей...

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: 5E3
« Ответ #72 : Февраля 07, 2013, 15:30:42 »
Весьма интересно будет увидеть результаты...

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2922
Re: 5E3
« Ответ #73 : Февраля 07, 2013, 15:46:25 »
SmartFold, да обязательно...кстати можно провести угадайку среди знатаков:  " сколько я получу напруги на первом кондёре фильтра после выпрямления 2х300В кенотроном 5Ц4С  ;D...забыл добавить , что питать буду увеселитель по схеме похожей на 5Е3...Угадавшему наше глубокое почёт и уважение

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: 5E3
« Ответ #74 : Февраля 07, 2013, 16:07:54 »
Под нагрузкой (в состоянии покоя усилителя) получишь в пределах 380-390в.
