 Кроме того, следует учитывать, что анодный ток 6П1П при Uэ=250В будет близким по значению анодному току 6П6С при Uэ=300В. Т.е. Предельно-допустимое значение напряжения экранной сетки 6П1П = 250В превышать нежелательно.

Aleksander8, а разве не главное, чтоб средняя рассеиваемая мощность анодом не превышала максимально допустимую? (Заход нагрузочной прямой за кривую максимальной мощности в некоторых участках не будет страшен)

Да. При построении РР, можно заходить за линию Ра макс, при условии, что при этом Раср не превысит значения Рамакс. Главное условие - считать Раср по методу 5 ординат, а не по трём.
 Проще говоря, можно уменьшить значение Raa.
P.S. Для вас понятно, остальные коллеги могут не понять о чём я написал. Если потребуются разъяснения, можно обсудить.

... и добавил:

У меня сейчас в однотакте где то 310 вольт на аноде и 280 на сетке.

... и добавил:

ток катода 34ма

Оконечник должен хорошо "фузить".
Какова величина сопротивления в цепи экранной сетки?

Aleksander8, что вы подразумеваете под "SE невозможен" ? Будут жуткие искажения?

Да. Сильный перекос при любой нагрузке.

Лампа сгорит?

Не факт. Надо считать. У 6П1П-ЕВ мощность рассеиваемая экранной сеткой - 1,3 Вт, против 2,2 Вт у обычной 6П1П без префиксов.

На осциллографе вроде без жестких ограничений, да и на слух нормально. Сопротивление в сетке 5к6

В экранной сетке?

Aleksander8, во второй сетке ножка 9

Какое напряжение источника, к которому, через резистор в 5,6 кОм подключена экранная сетка лампы?

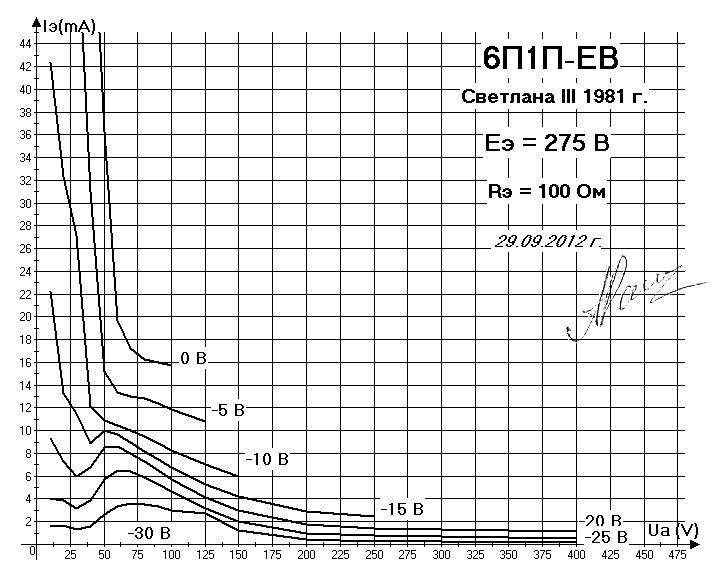

Сниму ВАХ и прикинем.

308 вольт, спасибо за участие.

Ага! Не напрямую!
Чем больше велина резистора в цепи экранной сетки у тетрода, коим является 6П1П, тем больше величина параметрической обратной связи в самой лампе без учёта обвязки. И тем сильнее приближение ВАХ тетрода к триодным. Что означает снижение искажений при уменьшении внутреннего сопротивления ламочки.

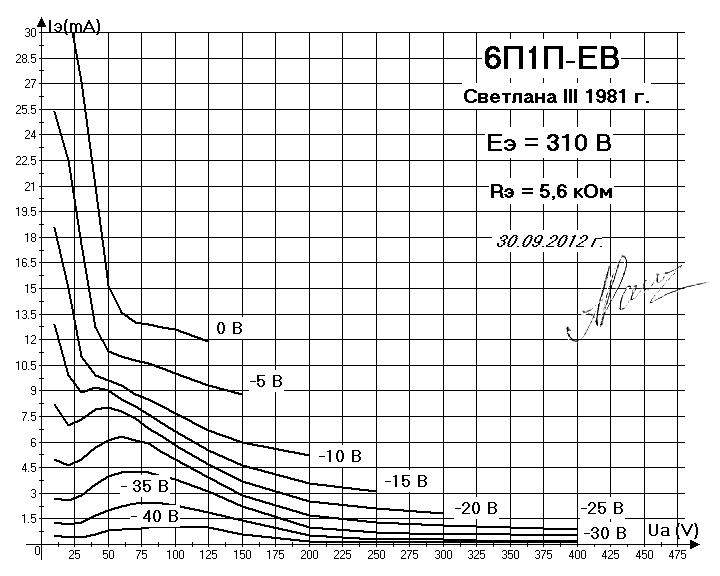

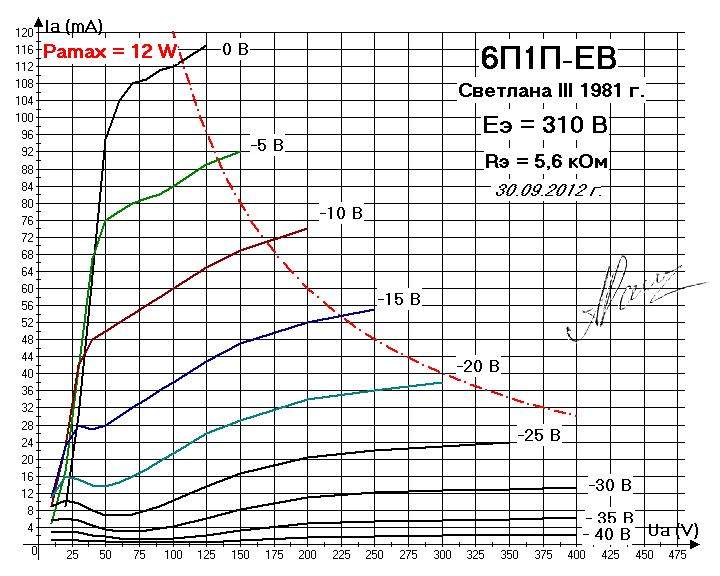

завтра, если получится, сниму ВАХ. Увидите сами.

"6п1п моя старя знакомая, лет 15-20 назат делал на ней задающий генератор для хулиганского передатчика.

Ностальжи. Эх, помню, стояли мы под Курском.
У меня в задающем была 6П3С, буфер на ней же и конец на двух Г-807 с CLC модулятором.

Каково значение Ra выходного тр.?
