В смысле симметричное али нет ограничение.

на схеме нарисовано два диода

во первых чаво за диоды в ограничение ставить и сколько?

какая разница?ты ведь все равно поставишь1n4148

Bulldozerrr, вот фотка изнутри

Там два встречно-параллельных кремниевых диода, похожих на 1N914 или 1N4148. Вот только я не знаю, что это за диоды. Белая полоска меня смущает, т.к. на названных диодах обычно черная.

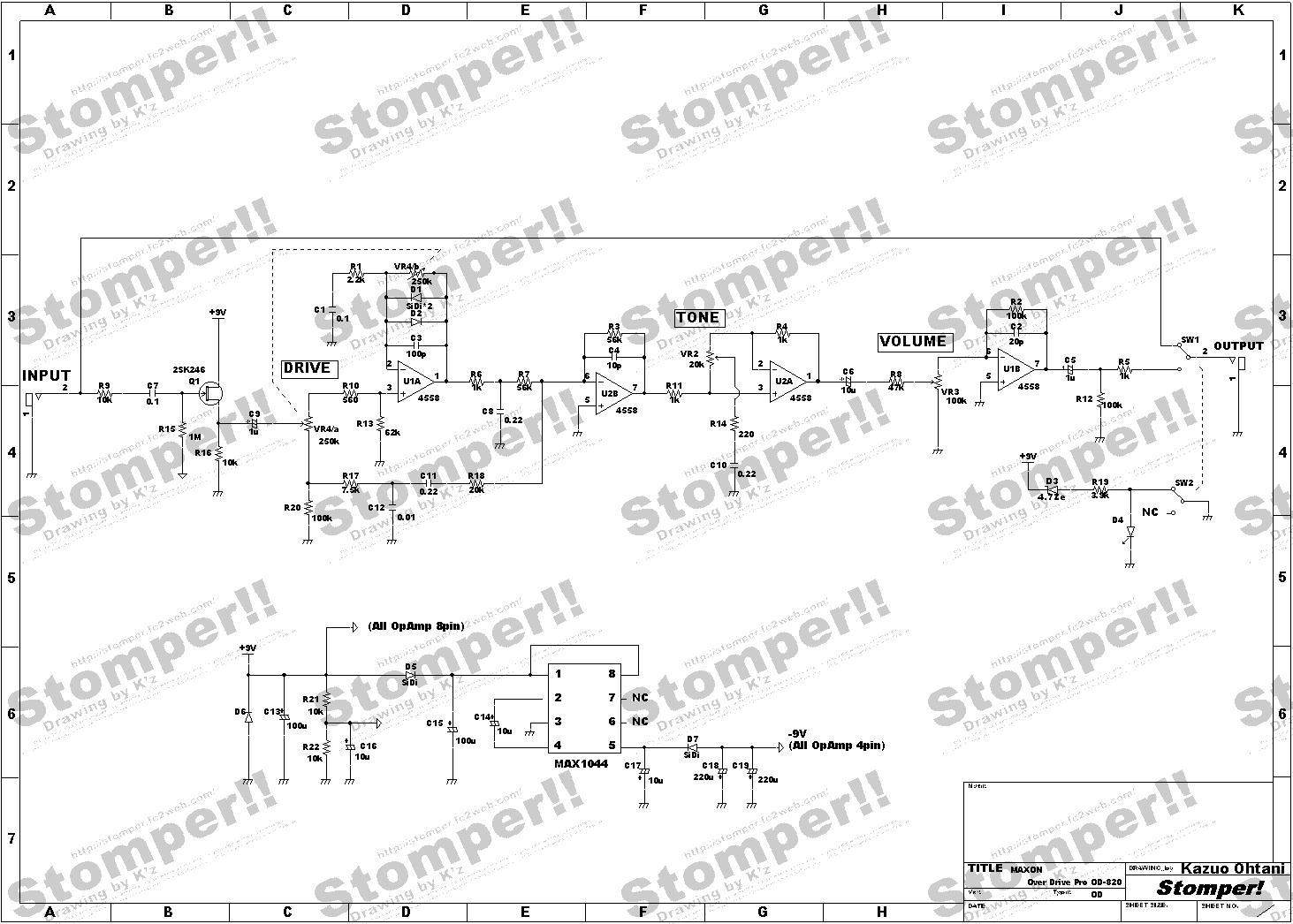

Вот еще схема:

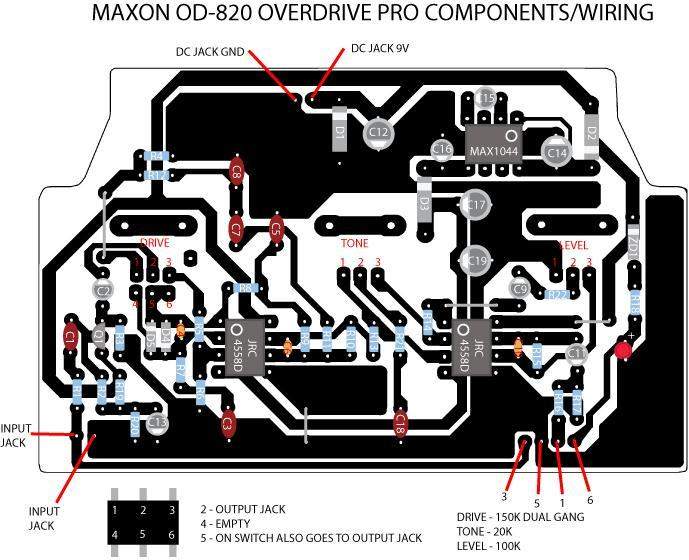

и размещение компонентов


... и добавил:

Тащемта скримерокрафтеры ужо задолбали.

А чего сразу задолбали?
Я вот как наклейки сделаю - завалю еще форум скримерофотками

... и добавил:

Да, и насчет потов. Я взял драйв и громкость логарифмические, а на тон - линейный.

Камрады, помогите мне победить этого зверя "по фотографии": я собрал его, оно даже работает, но первые 5-10 секунд звук есть, а потом на 7 ноге опера U2B, который перед тоном, сигнал пропадает. Если выключить-включить питание, то сигнал появляется и по новой: 5-10 секунд и сигнала нет. Питаю от батарейки. Мкиросхемы менял на TL072. Осциллографа нет

Может, есть какие-то предположения, где копать?

Эх, не успел скрыть следы своего косяка незаметно.
XroM, я вот и нашел. У меня 3 нога MAX1044 не была соединена с 5 ногами операционников.
Когда перерисовывал плату, не заметил под элементом дорожки и получился разрыв.

Чегой-то пот гейна странно работает. Игра продолжается
А может, это так кажется. Завтра буду уже проверять на усилке. А сейчас тестирую на Amplug AC30 + Amplug Cabinet...

Привет всем)) Собираюсь себе собрать данную пиндалину!! Шарящие люди говорят, очень хорошо хайгейн греет!! Кто что думает??

Хороший выбор! Меня отпугнуло то, что схема сложнее скримера и сдвоенный пот издалека пришлось бы везти. Собрал просто скример из конструктора...

Какая разница чем греть хайгейн, обычным скримером или OD-820? Ты же всё равно ручку "гейн" на педали выкручиваешь в "ноль", а саму педаль используешь как простой бустер сигнала.
Собери качественный, не шумящий бустер и всё. Какой смысл собирать схему, которую не будешь использовать?

Да вот есть разница, кстати, давеча убедился. С одним звукачом сравнивали в лоб тру 808, крис скример и 820 в качестве грелок. Именно так, гейн в ноль. Различие сильно удивило.

runing,
Разница есть, её не может не быть.
