Автор Тема: Архив: Схемы, Мануалы, Чертежи, Документации  (Прочитано 83097 раз)

0 Пользователей и 1 Гость просматривают эту тему.


Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1340
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #106 : Апреля 28, 2026, 08:16:33 »

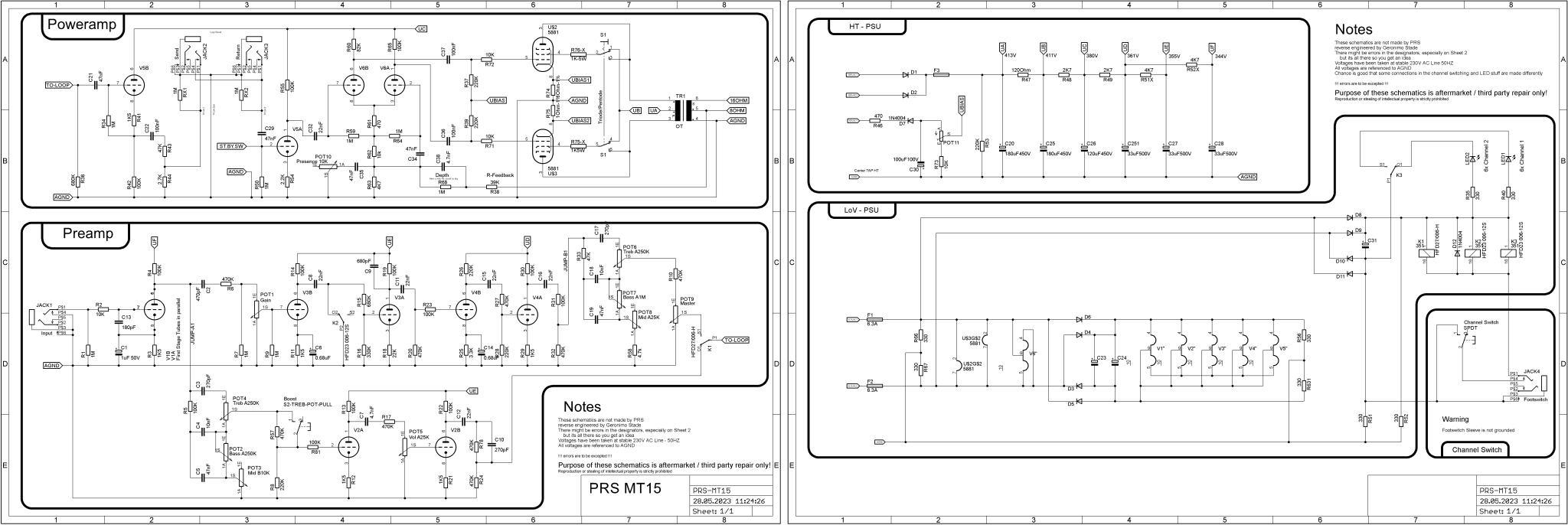

Обнаружил такую схему PRS MT15.
Эта при сравнении с фото нутра больше похожа на правду.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4855
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Randall RX75 RG2
« Ответ #107 : Июня 04, 2026, 08:57:58 »
Ищу схему Randall RX75 RG2

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9505
  • Мнение - не повод получить пулю сразу.
Любопытная схема первого серийного Энгла, который очевидно подрезал Богнер для "Джерри Кантрелл" мода JCM800, а потом засунул в своём преампе как канал Шарп


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97137
  • Санкт-Петербург
    • AZG CUSTOM
Rolly, Напомню, что у Шарпа отличий уже столько, что не копирка. Но основа да, одна.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9505
  • Мнение - не повод получить пулю сразу.
AZG, наоборот, именно между этой моделью, её лид-каналом и Шарпом отличий меньше, чем относительно более поздних Энглов. У Энглов понятна логика изменений - в сторону большей универсальности, что закладывалось в саму идеологию сразу, но в первой модели перестарались. У Богнера ни до, ни после неизвестно развитие такого очень специфического построения лид-канала до ТБ включительно. Единственное правдоподобное объяснение - спёр у Энгла и немного поменял буквально несколько номиналов. В то время и в тех условиях прокатило.

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 22120
  • .._ .__. .. __.. _.. .._
 Ну как они ничтоже сумняшеся перегруз на LM380 втиснули))) Вот не знаю, кто возвёл в культ эту микруху, но как "об потребителе за6отются"!! ;D

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1375
  • yo yoda
Ну как они ничтоже сумняшеся перегруз на LM380 втиснули))) Вот не знаю, кто возвёл в культ эту микруху, но как "об потребителе за6отются"!! ;D
читать умеешь? читай!   схему я имею ввиду ;)

Перегруз на 380? может это не совсем перегруз? или совсем не перегруз? ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97137
  • Санкт-Петербург
    • AZG CUSTOM
iZEP, На 380 сделали раскачку ревера. То, про что я много раз писал - качать можно и микросхемно, разница околоминимальная.

Rolly, Отличий прилично. Катодные конденсаторы другие и т.д. Прегейн так вообще половина звука. И звучат они реально довольно по разному.

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 22120
  • .._ .__. .. __.. _.. .._
 A, да... Я понял, что не понял))) ...


Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1340
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #116 : Августа 19, 2026, 15:08:22 »
Тут такая есть, но без номиналов.

https://www.freestompboxes.org/viewtopic.php?p=295685&hilit=MXR+M181+Blow+Torch#p295685


Оффлайн DWT

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #117 : Сентября 30, 2026, 19:58:23 »
Построил ENGL E-645-I PowerBall. Всё работает отлично, не смог победить только шумодав. Скорее всего, из-за неверной схемы. Попытался сделать "среднее арифметическое" методом сравнения из всех шумодавов ENGL, которые нашёл. Не помогло. Может у кого-то есть реальная схема девайса?
« Последнее редактирование: Сентября 30, 2026, 20:37:25 от DWT »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2914
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #118 : Октября 13, 2026, 14:38:03 »
Народ, может есть у кого схема ревера T-Rex Room Mate ?
