Доброго денёчка,

Есть у кого-нибудь под рукой оригинальный Fulltone OCD?
Можете размеры корпуса снять?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2963
  • Поциент-заМКАДыш
    • Surfin Bird
V2
112*60*33
« Последнее редактирование: Мая 30, 2025, 08:46:00 от surfin bird »

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Попадалась кому -нибудь в руки читабельная схема Маршала 3203/4203 ? В сети нашëл только размытую версию, всё сливается, ужжос :hmmm:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95504
  • Санкт-Петербург
    • AZG CUSTOM
sadky,  :twiddle:

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
 :chelobiting:

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4841
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Такой вопрос, камераден.
Богат ли кто-нибудь сервис-мануалами на линейку комбиков Roland Cube XL?

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4841
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Ищу сервис-мануал или схему к Fender Vibrolux Reverb-Amp (Reissue).
Не к Fender Custom Vibrolux Reverb-Amp, они отличаются!

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #82 : Декабря 09, 2025, 18:18:43 »
Доброго!
Ищу схему мониторов Adam A7X . Мож, есть у кого?  :rolleyes:

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #83 : Декабря 09, 2025, 22:53:07 »
Зачем тебе схема? УМ из даташитов, пред примитивный

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #84 : Декабря 10, 2025, 05:56:09 »
Да фиг знает, так же спокойнее))
Вчера почитал немного перед сном, люди пишут, что вроде как микрухи оконечника уже недоступны  а под замены/аналоги  схема в поздних выпусках изменялась. А подозрения пока  именно на них, потому как дружбан жалуется, что сразу работает, а с прогревом начинает пердеть. Дашь отдохнуть - процесс повторяется. А времени на исследования ни у меня, ни у него нет (ему надо срочно) .
Есть у кого желание помочь с ремонтом?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #85 : Декабря 10, 2025, 09:26:14 »
Вот на это можно ориентироваться

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #86 : Декабря 10, 2025, 17:49:10 »
О, спасибо!!  :chelobiting:

Оффлайн Созерцатель

  • Новичок
  • *
  • Сообщений: 62
  • GuitarPlayer.Ru fan!
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #87 : Декабря 14, 2025, 13:21:48 »

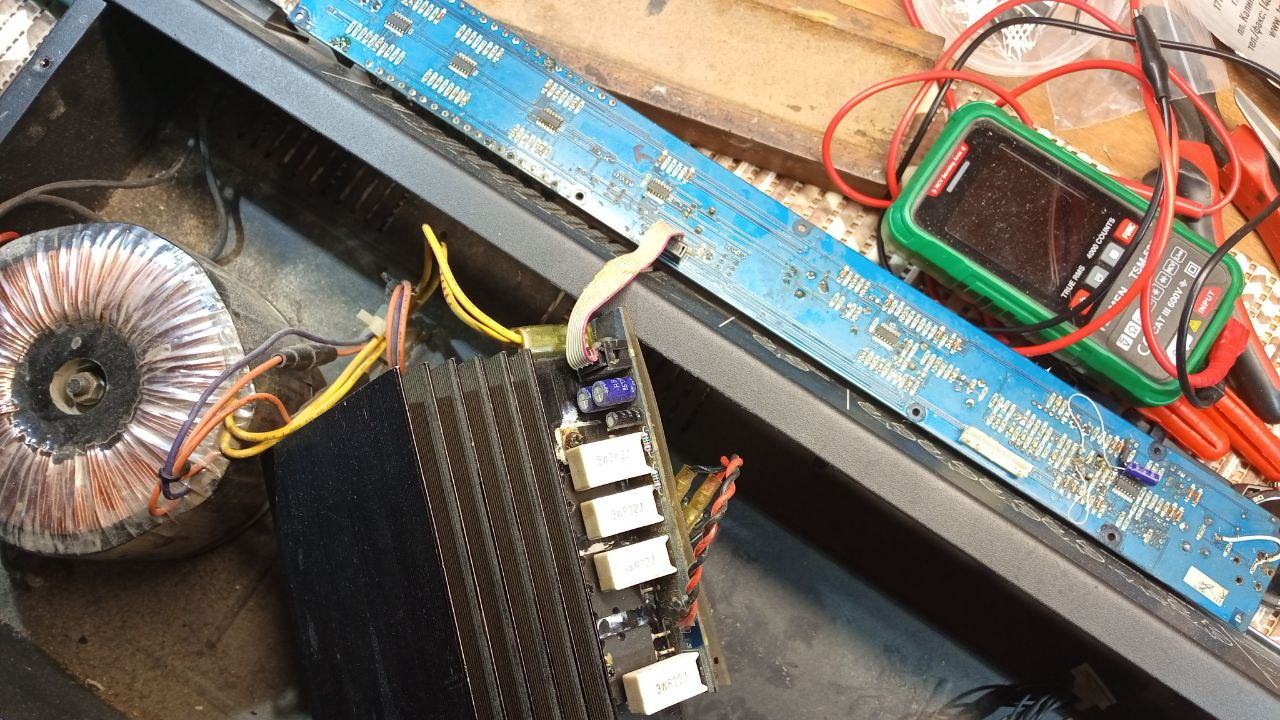

А никто не встречал схемки Behringer BVT5500H?

Даже скорее интересует шлейф от преампа до оконечника. Где там что? Вот этот серенький.

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3860
  • fewtubefx
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #88 : Декабря 20, 2025, 08:30:35 »
А никто не встречал схемки Behringer BVT5500H?

Даже скорее интересует шлейф от преампа до оконечника. Где там что? Вот этот серенький.

4500 в интернете есть.

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2614
Re: Архив: Схемы, Мануалы, Чертежи, Документации
« Ответ #89 : Декабря 28, 2025, 10:47:40 »
Народ, всех с наступающим!
Нашëл в закромах несколько таких деталек.
Кто-нибудь имеет понятие, что это и для чего?
На прозвонке  показывает падение напряжения на нëм всего 5мВ, то есть звонится почти накоротко ???
https://disk.yandex.ru/i/091SkvqPuy8mDA
https://disk.yandex.ru/i/a67jgCnAZUYjWQ
https://disk.yandex.ru/i/yX9AEYxAyhLcAA
