Re: Автономный гитарный комбик своими руками
« Ответ #30 : Ноября 09, 2019, 21:53:14 »
Если 5-я нога звонится с массой, значит питание однополярное.
Так а масса это где?
От 12 вольт сколько у него будет примерно мощность и вроде Он поддерживает 4 Ом?

... и добавил:

Если 5-я нога звонится с массой, значит питание однополярное.
Радиатор является массой? Звонится
« Последнее редактирование: Ноября 09, 2019, 21:57:36 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #31 : Ноября 09, 2019, 23:02:34 »
Ему надо не менее 14 Вольт для нормальной работы. Потянет и 4 Ома.
Надо посмотреть в телевизоре какое у него реально питание на ноге 7.
Тут практические рекомендации:
http://audio-cxem.ru/shemyi/usiliteli/stereo-usilitel-na-tda2616-10vt-10vt.html


Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #32 : Ноября 09, 2019, 23:10:03 »
Ему надо не менее 14 Вольт для нормальной работы. Потянет и 4 Ома.
Надо посмотреть в телевизоре какое у него реально питание на ноге 7.
Тут практические рекомендации:
http://audio-cxem.ru/shemyi/usiliteli/stereo-usilitel-na-tda2616-10vt-10vt.html


Кинескоп отрезал и выкинул
Должно работать на 12,38 вольт
Вопрос в том усилок нп тда в телеке  завязан с другой микросхемой типа
разделителя по частотам

TA1216AN (Toshiba)
http://doc.chipfind.ru/toshiba/ta1216an.htm

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #33 : Ноября 09, 2019, 23:18:52 »
Та микросхема - аудиопроцессор, нам она по барабану. Интересно другое - если аппарат моно, то что они делают с неиспользуемым каналом?
Сажают ли ненужный вход на массу или нет? Антивозбудную цепочку (22 нФ+8,2 Ома) на неиспользуемом выходе оставляют или её нет?

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #34 : Ноября 09, 2019, 23:37:32 »
Та микросхема - аудиопроцессор, нам она по барабану. Интересно другое - если аппарат моно, то что они делают с неиспользуемым каналом?
Сажают ли ненужный вход на массу или нет? Антивозбудную цепочку (22 нФ+8,2 Ома) на неиспользуемом выходе оставляют или её нет?
Два динамика 8 ом 10 Вт слева и справа
Кстати динамики жёсткие тканевая с низкой чувствительностью звучит очень тихо

... и добавил:





... и добавил:

Разъемы под левый и правый



... и добавил:

16 вольт могу туда подавать
С батареек конечно
И с 8 ом проблема
4 легче
« Последнее редактирование: Ноября 09, 2019, 23:51:35 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #35 : Ноября 10, 2019, 00:11:15 »
Динамики малоэффективные или сам усилитель слаб? Такое может быть, если высохли электролиты.
Получается ли с другими динамиками достаточное звуковое давление при громкости, предшествующей началу искажений?

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #36 : Ноября 10, 2019, 08:22:55 »
Динамики малоэффективные или сам усилитель слаб? Такое может быть, если высохли электролиты.
Получается ли с другими динамиками достаточное звуковое давление при громкости, предшествующей началу искажений?
Я с другим усилком динамик включил
Кроха с низкой чуйкой без корпуса
Это для телика

Вопрос в том есть ли готовый усилок на плате под 9-16  v
И как его выпилитьс тв платы
И куда паять все
Хотя бы вход аукс
Можно ли оставлять без нагрузки 2 й канал?
И хотелось бы выжать при 12 вольт
4 ома 7-9 ватт на 1 канал
Но вроде при 4 омах качество звука на 8омнике не то будет
« Последнее редактирование: Ноября 10, 2019, 08:26:21 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #37 : Ноября 10, 2019, 10:20:06 »
Лучше оставить телевизор в покое, а приобрести готовый набор для сборки УНЧ:
http://electronica.bashel.ru/?item=98-01-44
Его описание:
http://electronica.bashel.ru/PDF/4001/NM2037.pdf
Надо иметь в виду, что входное сопротивление усилителя невелико - 100 кОм, и в любом случае на его входе потребуется добавить высокоомный буфер с регулятором громкости - либо на полевике (от него можно получить псевдоламповую окраску звука на больших сигналах), либо повторитель на npn-транзисторе с общим коллектором (как в Тьюб Скримере и других подобных примочках).
Если мощность УНЧ при имеющемся напряжении питания окажется недостаточной, тогда придётся искать усилитель класса D.

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #38 : Ноября 10, 2019, 10:47:45 »
Да всё есть на Aliexpress в готовом виде, просто подвернулся телевизор на дербан
Каб симулятор мне не нужен
Нужен Усилок под гитару плюс минуса можно в 1 канал
Для этой цели подходят любовь целитель класса D в том числе этот телевизионный усилитель Проблема лишь в том что работает ли он от обычного питания
« Последнее редактирование: Ноября 10, 2019, 11:07:48 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #39 : Ноября 10, 2019, 11:07:00 »
TDA2616 имеет входное сопротивление 20 кОм.
Гитарный вход = 500 кОм.
Без буфера никак не обойтись.

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #40 : Ноября 10, 2019, 11:09:11 »
TDA2616 имеет входное сопротивление 20 кОм.
Гитарный вход = 500 кОм.
Без буфера никак не обойтись.
Понял! спасибо
На вход не гитара включается , а гитарный процессор
Там тоже бывает разное сопротивление


... и добавил:

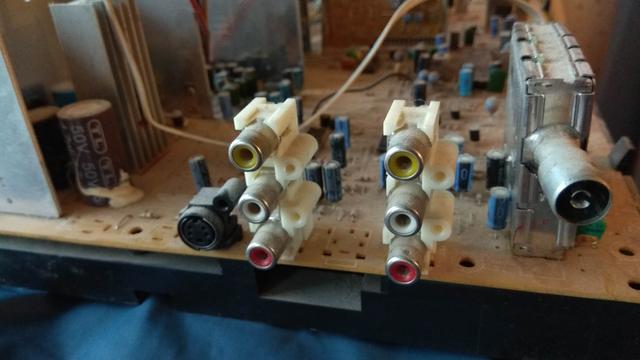

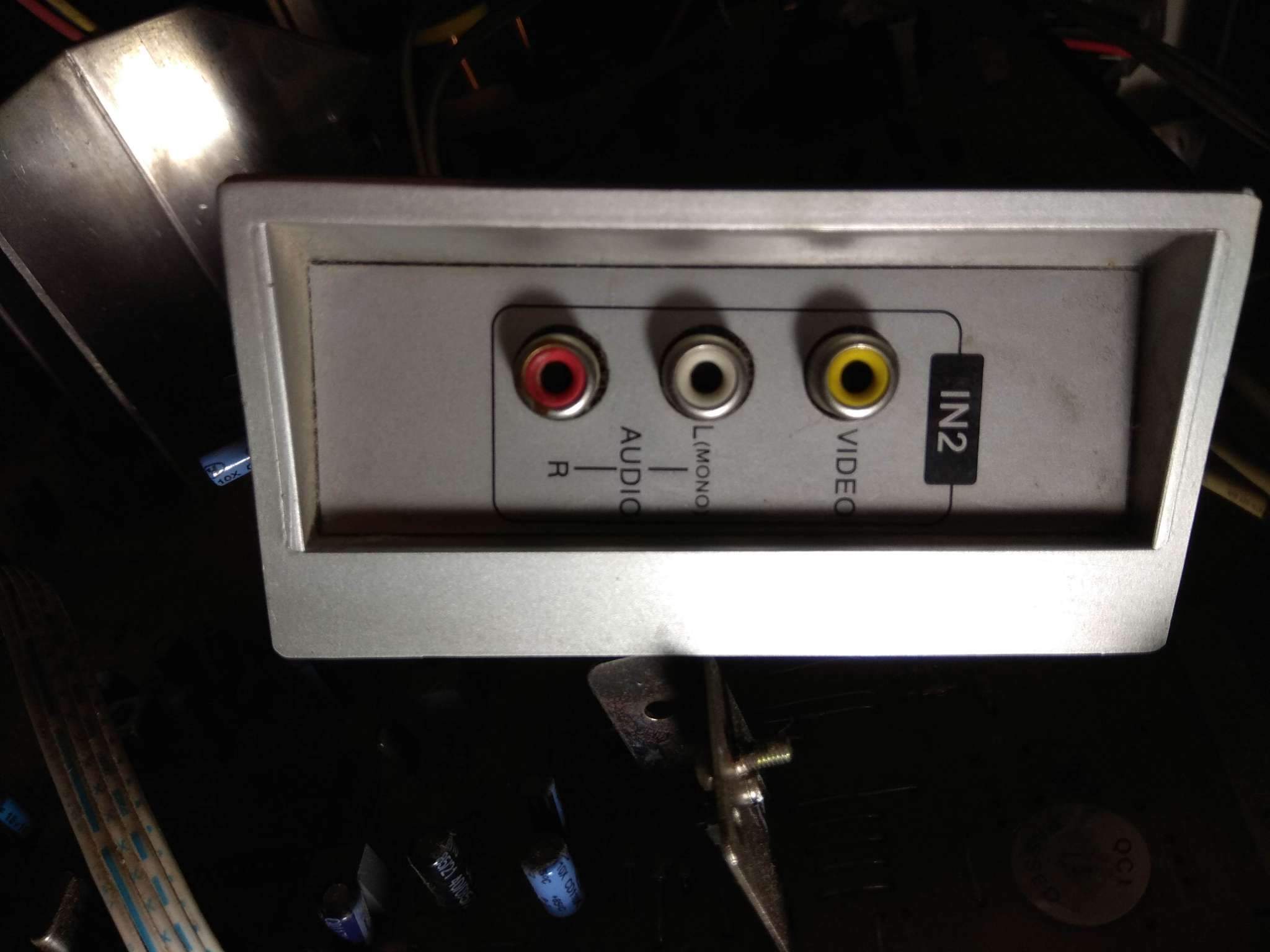

Так то есть аудио видео вход
[/url


... и добавил:

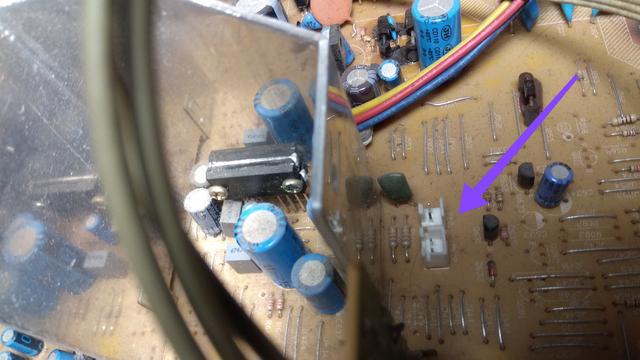

Или тут он
[url=https://postimages.org/]






... и добавил:

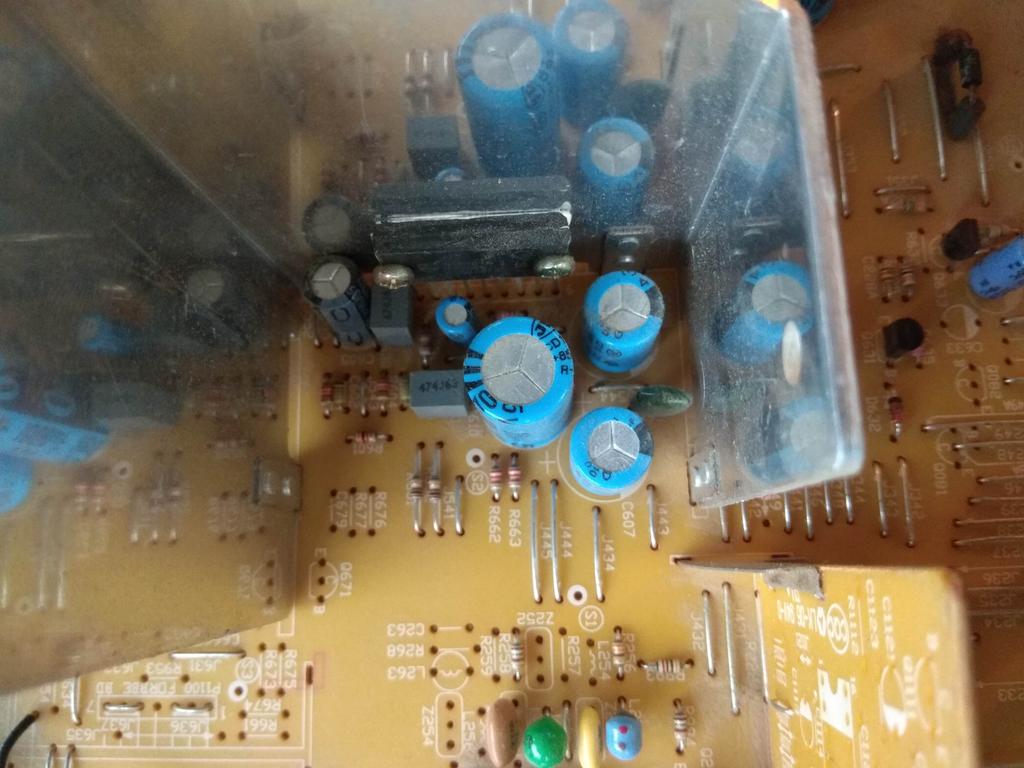

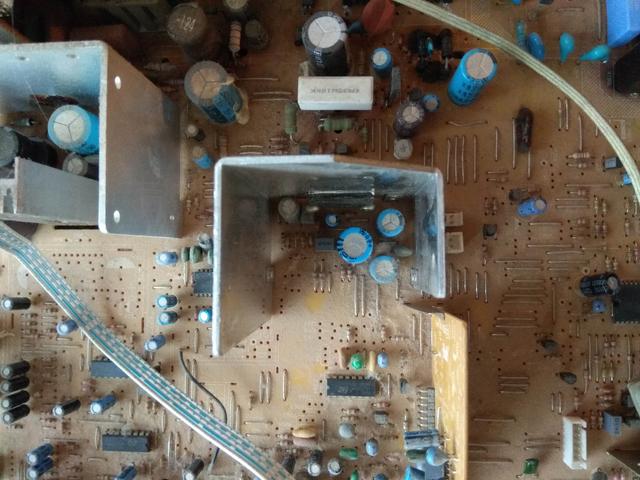

Пока стоит вопрос где границы усилителя что выпиливать из общей платы



... и добавил:

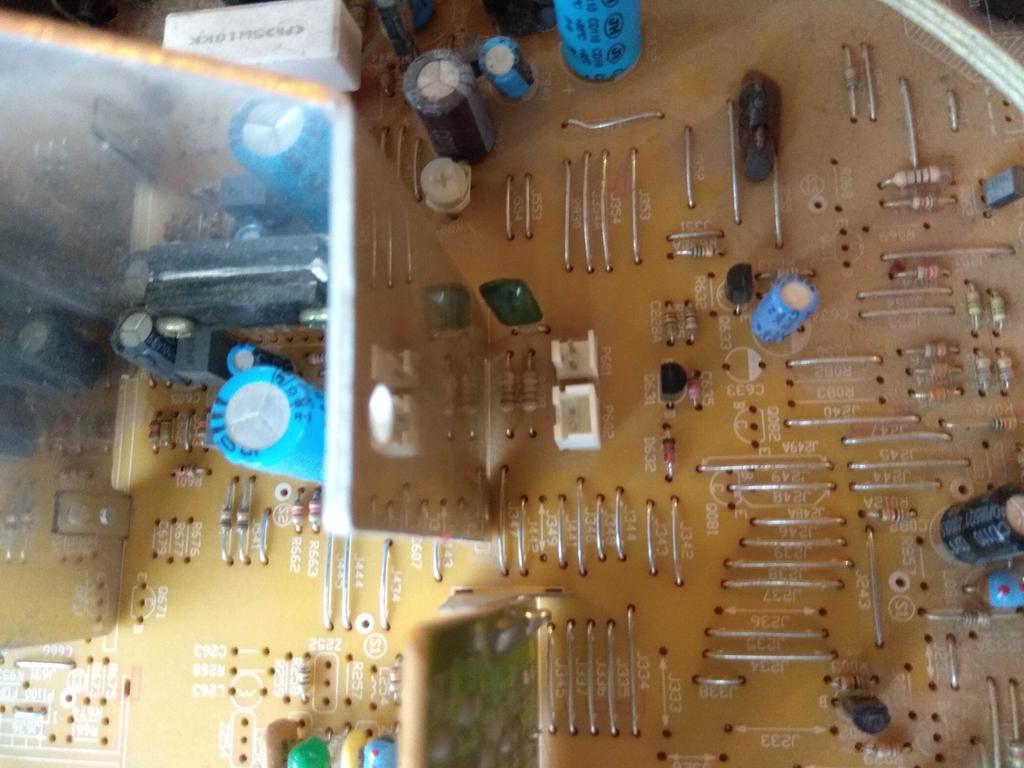

А сейчас что на плате на родной с виду вот так по схеме можно сказать что Что за питание?
И в этом виде годится ли он?





... и добавил:

_-----_----
А в другом телевизоре микро динамик 5 Вт максимум 7 Вт 8ом
На tda 7253

https://youtu.be/4hCCV3RaN88
« Последнее редактирование: Ноября 10, 2019, 18:00:23 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7932
  • Репутация: +2321/-17
  • Atypique
Re: Автономный гитарный комбик своими руками
« Ответ #41 : Ноября 10, 2019, 21:03:31 »
Исходя из типовой схемы включения:
http://audio-cxem.ru/shemyi/usiliteli/stereo-usilitel-na-tda2616-10vt-10vt.html
Надо найти на плате компоненты, ей соответствующие, а также их соединения.
Всё остальное можно ампутировать.

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #42 : Ноября 12, 2019, 14:31:23 »
Та микросхема - аудиопроцессор, нам она по барабану. Интересно другое - если аппарат моно, то что они делают с неиспользуемым каналом?
Сажают ли ненужный вход на массу или нет? Антивозбудную цепочку (22 нФ+8,2 Ома) на неиспользуемом выходе оставляют или её нет?
Вопрос мучает Можно ли её использовать как темброблок

Оффлайн ну что ж Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 6903
  • Репутация: +862/-29
  • Александр
Re: Автономный гитарный комбик своими руками
« Ответ #43 : Марта 08, 2021, 22:17:56 »
Почтовый ящик, динамик от дешёвого гитарного комбика
Усилок d  класс  tpa3116d2
И Пандора мини

(нажмите чтобы показать/спрятать)

За час слепил второпях
Мешок от кинапа
Динамик поджат скобами от симфонии 003
Фанера 3 мм
Ничего не дребезжит при этом
Некоторые рейки успел подклеить
« Последнее редактирование: Марта 08, 2021, 22:20:52 от ну что ж »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2663
  • Репутация: +660/-27
  • Слабоумие и отвага!
Re: Автономный гитарный комбик своими руками
« Ответ #44 : Марта 09, 2021, 11:44:26 »
Вааа!  :crazy:

... и добавил:

Здесь все прекрасно!
На фоне "реактора" ващще на своем месте)
