Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
* Ну и зачем пентод тогда, если основное его достоинство — высокий к.у., не использовать?)
* Не два выхода, а два входа
* Если тебе понравилось, делай — посмотрим, что получится)
* Опечатался, их и имел ввиду. Если делать перегрыз, то на пальцах, имхо.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9055
  • Мнение - не повод получить пулю сразу.
Монстр какой-то с тысячью крутилок, из которых будет три использоваться. Это поребрик.  :pozor:

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Rolly,  Насчет тысячи крутилок - не согласен. Чем плохо? 2 темброблока? да, 5 крутилок. но из них работает либо 3 либо 2 -  под разные инструменты и музло, плюс пара кнопок типа ультра лоу и ультра брайт.

в части перегруза только гейн, низ-верх и громкость. галетник - скорее всего будет сзади, пользоватся почти не будет (в зависимости от зала разве что), так же как и буст - тоже будет только сзади, настроится 1 раз, и забудется про него. ) Согласен, что скорее всего будет выставлено 1 раз все, и потом только чуток подправлятся в зависимости от места, музыки и инструмента - но ведь так все делают, у меня комбик был - там вообще панелька с крутилками куском плексигласа закрывалась. В начале репы-концерта подправил настройки, и защелку замкнул - и пыль не падает, и звучит отлично. ))
 Я думаю тут вопрос только грамотной реализации панели передней, чтобы ничего не мешалось.

... и добавил:

* Ну и зачем пентод тогда, если основное его достоинство — высокий к.у., не использовать?)
* Не два выхода, а два входа
* Если тебе понравилось, делай — посмотрим, что получится)
* Опечатался, их и имел ввиду. Если делать перегрыз, то на пальцах, имхо.


Ну...

* пентод несколько иначе красит звук, чем триод. ))
* Да, имелось ввиду два входа, опечатался.
*да, надо макетить, пробовать...
* да нормально грузятся окталы - http://www.bcaudio.com/amplifier-no-8.html - помоему отлично звучит. зернисто так. )) низово. )) первые 2 видео - как по мне - для баса перегруз самое то. ))


... и добавил:

итак, обдумав замечания Rolly по поводу крутилок, и пообщавшись в скайпе со Shlema - было сделано решение - у чистого канала отрезать первый каскад (дабы он меньше перегружался)  и оставить только 1 темброблок (скорее всего фендеровый).
« Последнее редактирование: Июля 01, 2014, 20:54:28 от Tander »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
Итак, после расчетов-пересчетов, макетирование "на проводках и панельках", был сделан более полноценный макет первого канала.

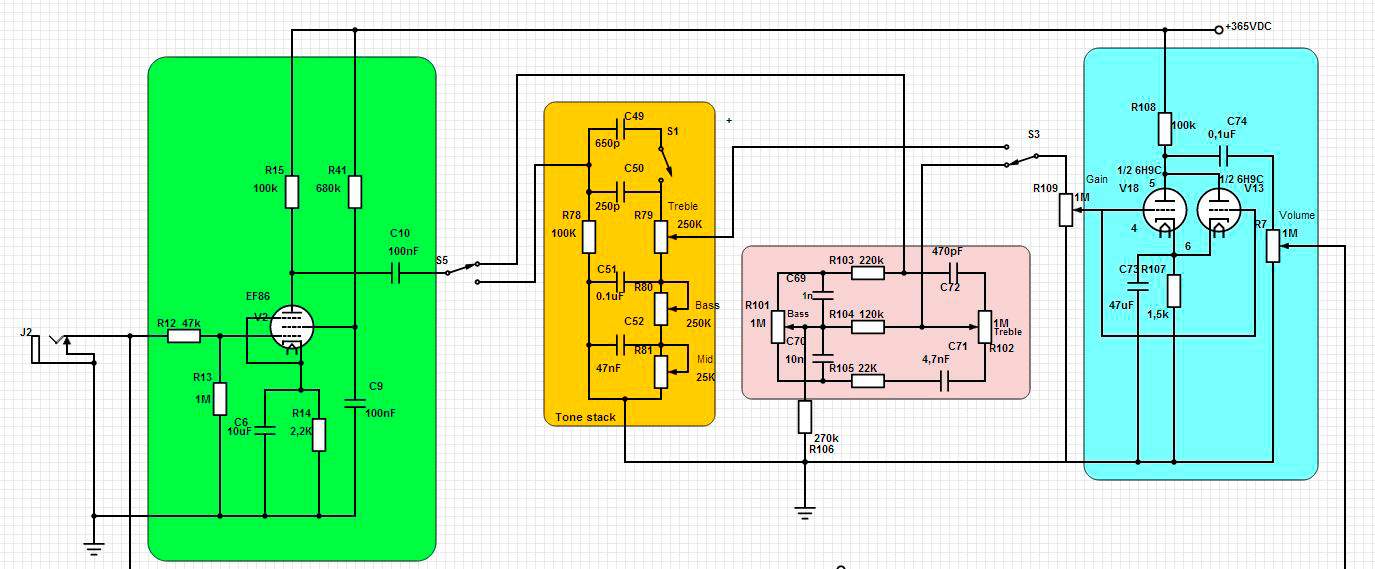

Схема:

1049257-0

Как можно увидеть - поменялась обвязка пентода, второй каскад сделан из двух паралельных триодов.

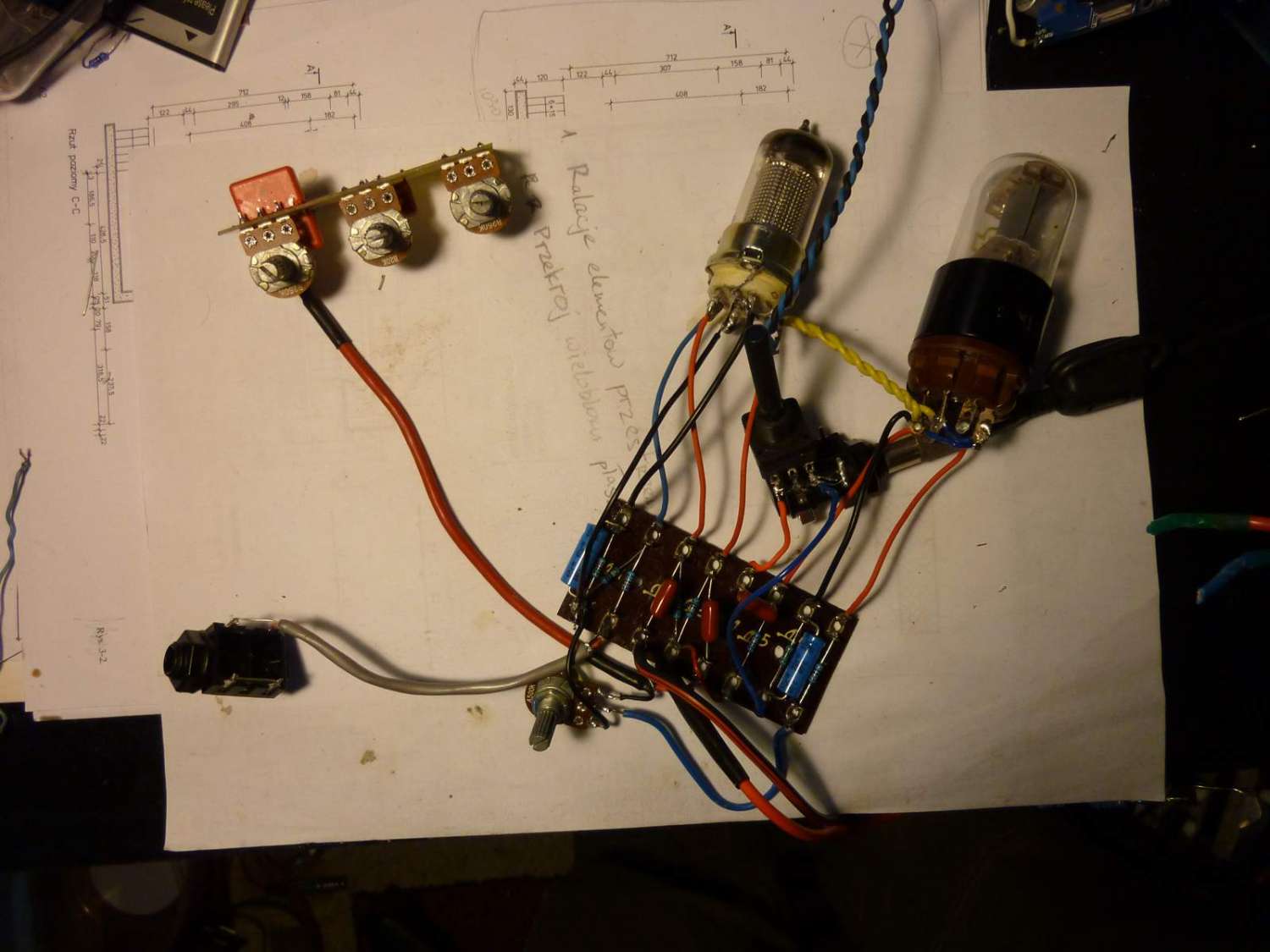

Фото макетика:
1049253-1

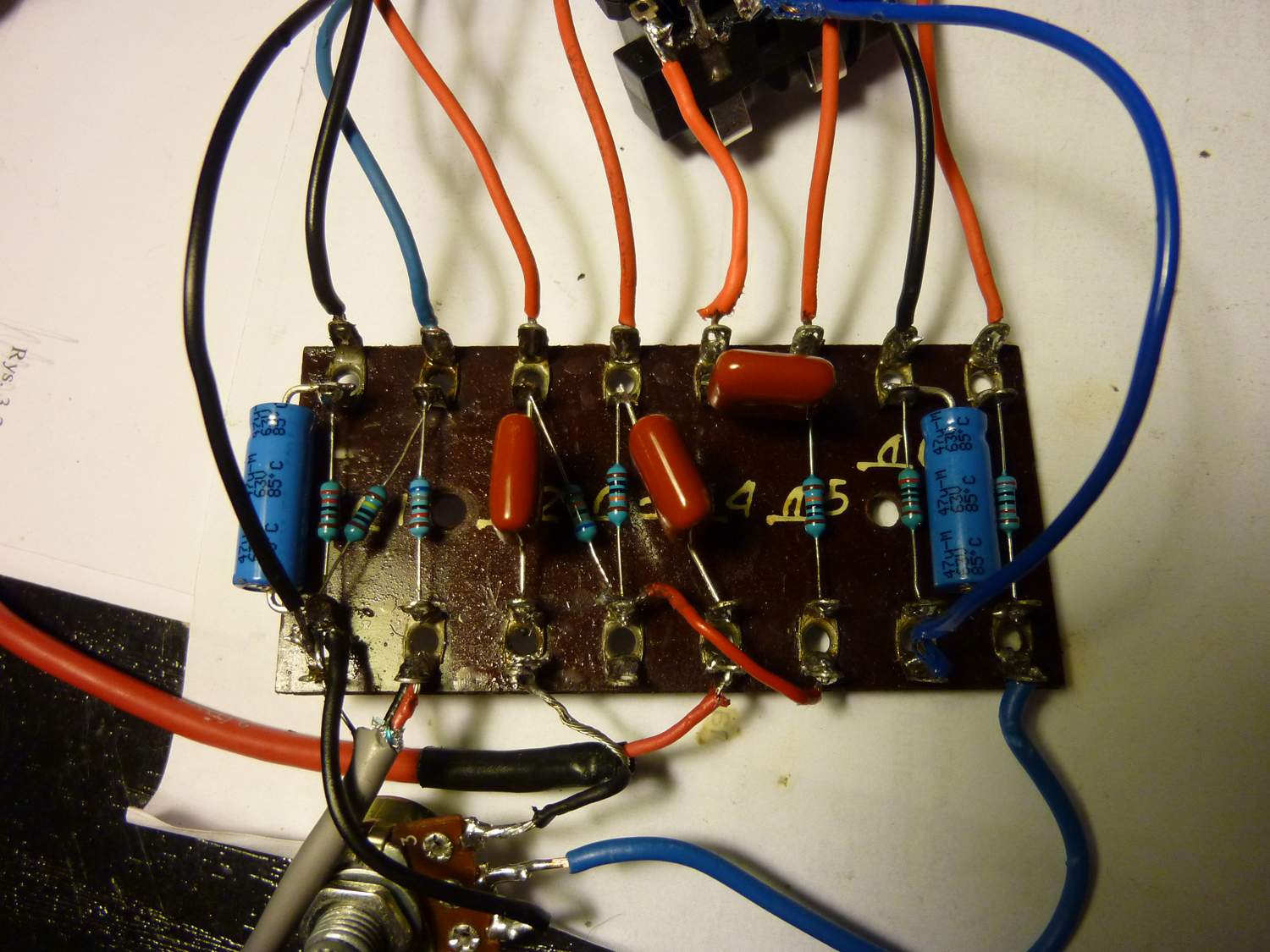

Крупное фото макетной платы
1049255-2

Темброблок подключается на разьеме (на фото - фендеровский ТБ), поты гейна и громкости, а так же гнезда-джеки - пока на проводах. Накал выпремленный, стабилизированный через стаб на LM2596 (купил как-то на ибее несколько штук по баксу за штуку, вот - теперь ищу применение). Не фонит, не гудит. Отлично играет, жирно так. Чуток шипит по верхам - но думаю приберу через емкости в 100-300пик, паралельно анодному резистору во втором каскаде (хотя когда вход замкнут на землю - вообще тишина мертвая...)

Благодарность Shleme за консультации и карболитовые панельки - на них отлично макетировать оказалось )))

Семплы сделаю, но чуток попозже, и в линию - т.к. оконечник без КП не подключить, да и кабинета пока тож нету...


Оффлайн Sofa_Guitarrero

  • Опытный
  • ****
  • Сообщений: 712
  • Диванщик! Из палаты мер и весов! BMWMotorrad-труЪ!
Накал выпремленный, стабилизированный через стаб на LM2596 (купил как-то на ибее несколько штук по баксу за штуку, вот - теперь ищу применение). Не фонит, не гудит.
Естессно не гудит, у нормально рассчитанного частота преобразования хорошо за 100 КГц. Сам такие юзаю, стабильны как английский фунт :)

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3732
    • Efremoff
да, но я просто ожидал, что будут провода не экранированные, окталы, и прочее - изрядно ловить монитор, паяльную станцию на трансформаторе рядом, в конце-концов сам трансформатор питающий, который в 10 см лежит...а ничего... тишь да гладь.
