Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #15 : Сентября 24, 2018, 14:38:02 »
Я вот кстати думаю - а можно ли с обмотки 50В, которая на смещение, вытянуть двухполярное питание для ОУ? тока там более чем достаточно, а балансный выход бы очень пригодился в данном приборe.

что-то вроде такого:
2295194-0

Интересно погасит ли пульсации стабилизатор в данном случае...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #16 : Сентября 24, 2018, 14:46:56 »
Можно, без особых проблем. Тем более потребление небольшое. Месу посмотри, часто так делает и пульсаций минимум.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #17 : Сентября 24, 2018, 15:40:25 »
Ок. Ну пока наиболее интересно выглядит пред cхемы из второго поста (которая отмечена как B15), c оконечником на 4х лампах.

А интересно - что ампег юзает за конденсаторы пленочные? полипропилен или полистирол? или что еще? Надо будет еще электролиты высоковольтные подкупить...

Монтаж будет скорее всего комбинированный - все поты и часть компонентов (включая вариативную середину) уйдут на печатную плату - так я смогу нормально сделать потом переднюю панель, т.к. будет ровно все (ну не могу я , а остальное - все что габаритное - уйдет на планки с айлетами, а там будем посмотреть.
« Последнее редактирование: Сентября 25, 2018, 12:35:57 от Tander »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #18 : Сентября 24, 2018, 16:04:26 »

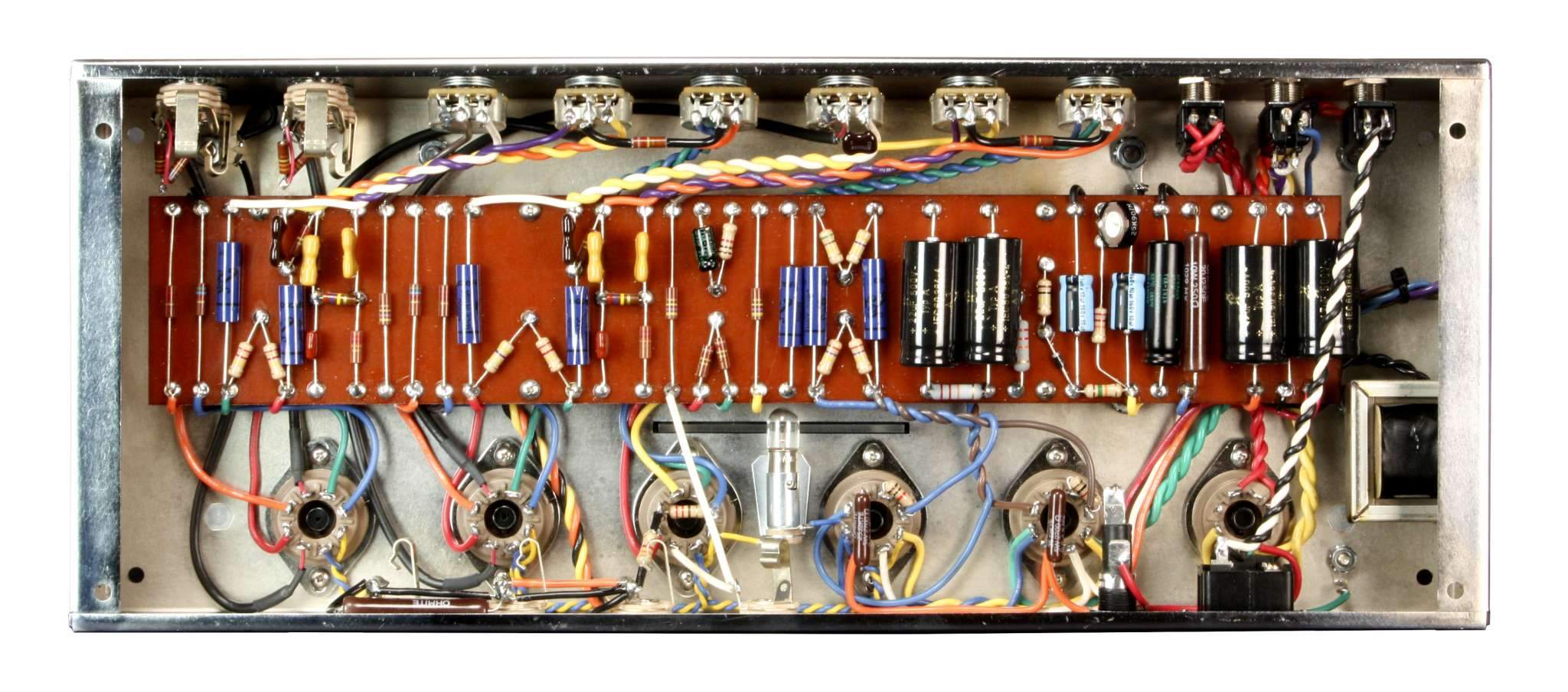

Tander, Там полиэстер. Вот тебе фотка оригинального переиздания на окталах:

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #19 : Сентября 25, 2018, 11:20:40 »
Sozo Blue Molded... Неплохо, неплохо... по 9 баксов за конденсатор. ))

Спасибо за фотку-лейку буду чот проектировать на досуге. )

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #20 : Сентября 25, 2018, 11:59:27 »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #21 : Сентября 25, 2018, 12:11:31 »
А что это вообще? )

Тут схема какая-то уж сильно обрезанная. На фотке лейки от AZG - новое реишью херитажового портафлекса, на которой видны типы компонентов, и оригинальный лейаут всего, на который можно ориентироваться, раскладывая схему из поста номер 2. :)
« Последнее редактирование: Сентября 25, 2018, 12:25:35 от Tander »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #22 : Сентября 25, 2018, 12:23:39 »
Кит туб-тауновский. Называется BFlex
Классический aмпег на двух 6v6.    ;D

Пред один в один, как у B15 из 60ых, только 6sl7 заменена на 12ax7. ФИ - тоже.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #23 : Сентября 25, 2018, 12:35:15 »
Схема из второго поста, свт-пред (очень похож на пред svt classic (SVT CL) + оконечник на 4 лампах. )

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #24 : Сентября 25, 2018, 12:38:17 »
Цитировать
Тут схема какая-то уж сильно обрезанная.
B15, без 'Середины' на индукторе
Цитировать
оригинальный лейаут всего, на который можно ориентироваться, раскладывая схему из поста номер 2
Не. На фото AZG - херитэйж Б15. Это классика, без середины. Просто там два канала,(таких, как у Кита туб-тауновского) поэтому ламп много.
Посмотри внимательно - первыe семь(слева) вертикальных рядов повторяются еще раз с восьмого ряда.

А схема из 2-го поста - уже постарше, семидесятые, там добавили середину и выкинули второй канал. Лейка херитэйжа к ней не подходит

... и добавил:

Да, это уже ближе к SVT

... и добавил:

По идее классический B15 пред(один канал)+PI делается на 2 баллонах - как и сделано в Ките BFlex.

Этот пред можно "разогнать" еще одним баллоном, 3-4 триод из схемы 2го поста. Получишь еще регулируемую середину.
« Последнее редактирование: Сентября 25, 2018, 12:52:54 от tube-freak »

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #25 : Сентября 25, 2018, 15:49:30 »
Ок. Будем рисовать, будет ясно что куда. И нужна ли, и есть ли место для середины. ))
« Последнее редактирование: Сентября 25, 2018, 15:51:20 от Tander »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #26 : Сентября 25, 2018, 18:17:28 »
Так оно и есть, пред от Классика. Но тут нормальный фазик и пара 6L6, что и требовалось для простоты. Копировать Классик смысла мало.



... и добавил:

Tander, На фото лейки другой. Я просто показал компоненты. Ставишь любой удобный полиэстер. СОЗО абсолютно не обязательно.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #27 : Сентября 25, 2018, 22:50:36 »
Я понимаю что конкретно эти созо - не обязательно (хотя конечно - хотелось бы). Просто не ожидал их там увидеть. )) обычно, особенно в реишью - часто ставят самое простое, подходящего диэлектрика (я по новым фендерам вижу - открываешь там какой-нить делюкс реверб... и обнять и плакать... )

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89906
  • Репутация: +9867/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #28 : Сентября 25, 2018, 23:42:23 »
Tander, Ты не путай, тут реально ручная работа за соотв деньги, а не просто Реишью. Вон, Маршалла серии HW на 1813 и т.п. собраны и тоже стоят соответствующе.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Басовый ламповый усилитель из 100 BIS, 100W
« Ответ #29 : Октября 01, 2018, 21:12:51 »
Tunder, привет! Ну как движется? Мой  проект ламповый (из Теслы) лежит до лутших времен.. Может ты меня за мотивируешь...  :rolleyes: Очень жду продолжения...

... и добавил:

Вообще интересно понять, есть ли преимущества у лампового мощника... ???
« Последнее редактирование: Октября 01, 2018, 21:16:50 от tom cat »
