А на сколько критично на какой из земляных линий будет расположены контакты MT1 симистора MAC97, SOURCE транзистора 2N5462 и конец защитного диода 1,5KE43CA?
Можно ли их закинуть на землю питания реле при учёте того, что данная земляная линия приходит по итогу в ту же точку что и силовая и сигнальные земли?


Тоненькие дорожки-волосиночки уместны в цифровой технике;
аналоговая земля должна быть массивной.

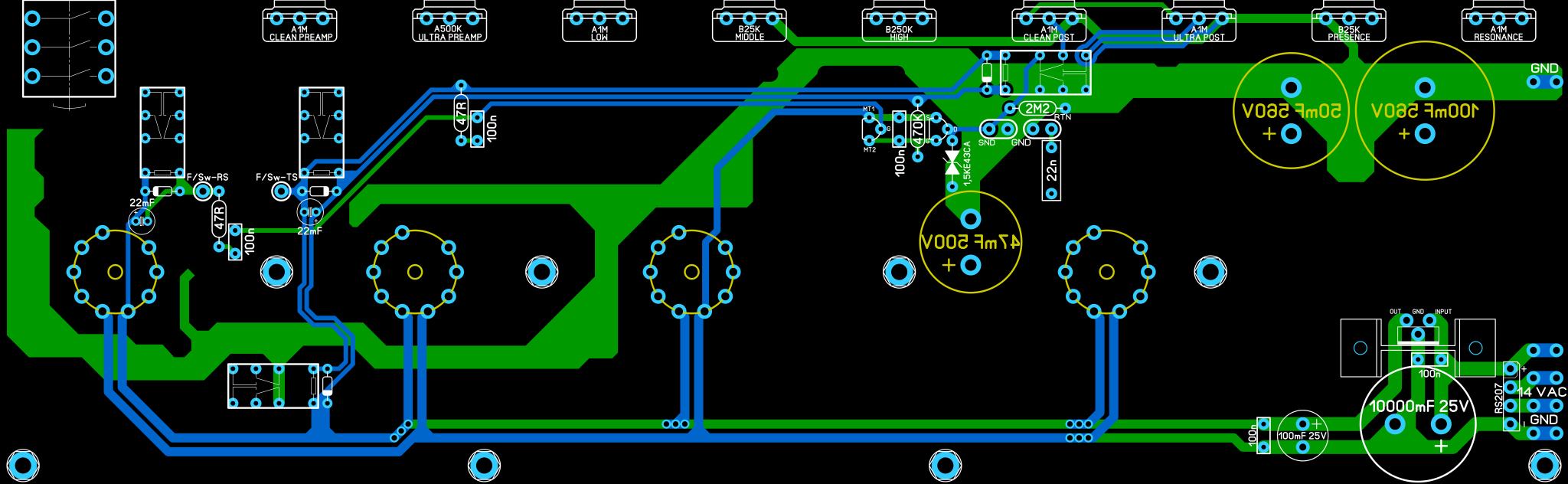

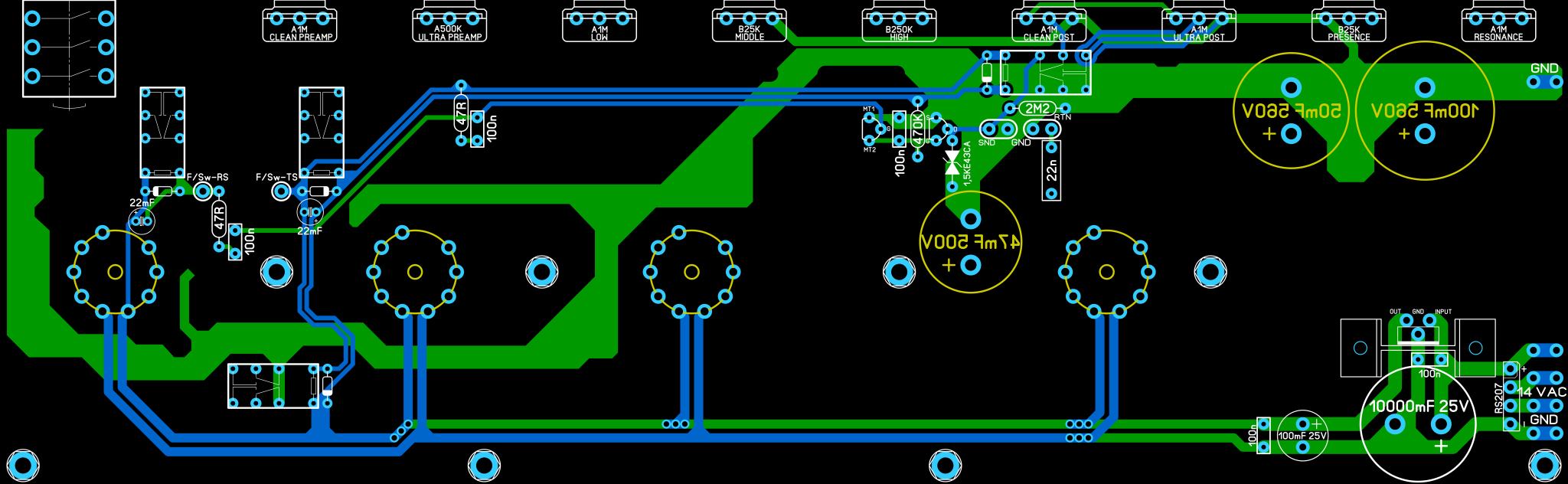

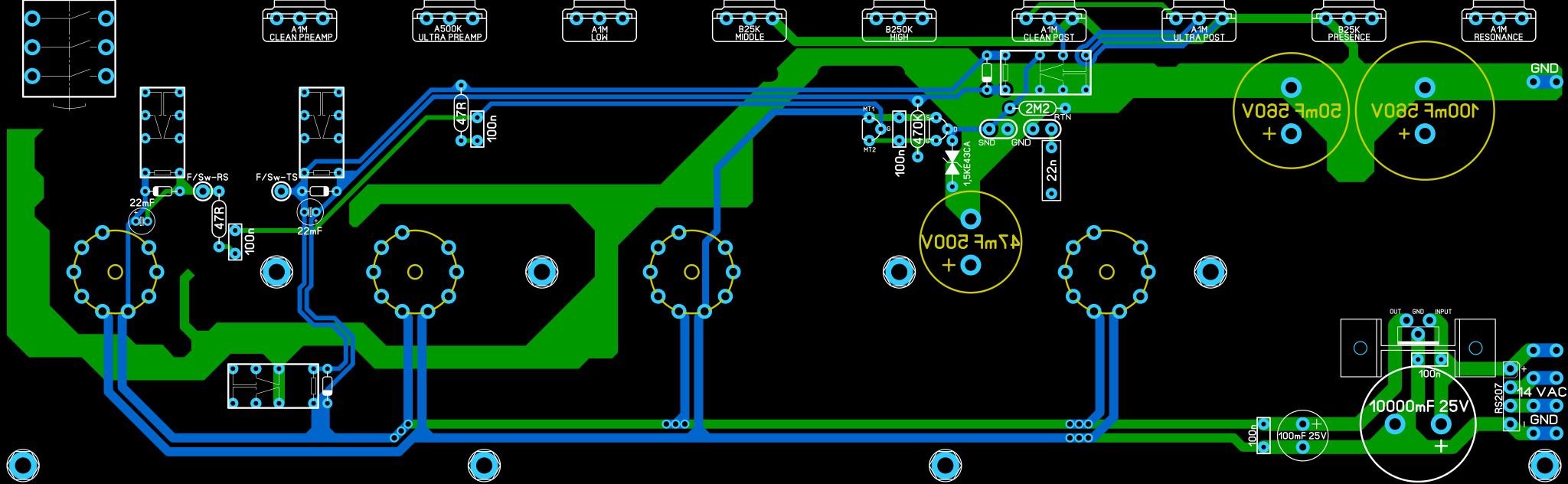

Основанная сигнальная земля - шина/полигон (минимальная ширина перешейка 5 мм)
Накал ламп и питание реле питаются от стабилизированных 12В (В БП дорожки 3 мм, на накал 2 мм, на реле 1 мм, на обвязку мьюта сигнала 1,5 мм).

Rasha, Надо всю цепочку на аналоговую землю. Что коммутируем, туда и присоединяем.

Т.е. на шину/полигон, там же, где проходит и сигнальная земля?

Rasha, именно так. Но не забыть, что земля коммутации тоже должна соединяться с общей землей.

В обязательном порядке, все земли сойдуться в одну точку на шасси.
