Издеваешься? Я не слежу, времени на это нет. Просто вижу результаты у народа вполне адекватные. не фонит, звучит нормально. Значит ОК.

Эм, ну почему же сразу так то?

Реализаций всего и всяких много. Но, например, реализация маршалов от JBB не забывается, очень яркий пример.

А тут авторская схема, я и предположил, что что-то должно было отложиться по-любому Ну, нет так нет, - извини.

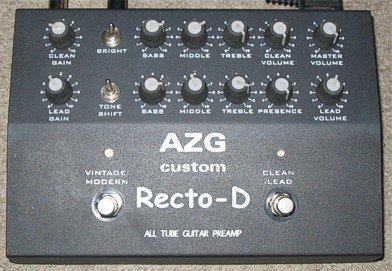

Spero_In_Inteligo, Схема создавалась по просьбам форумчан. Как и СРТ-2. Я делал до того как по близкой схемотехнике пару напольников и одну голову. И все. Никогда не было цели ваять Ректо и СЛО-клоны. Их и так хватает, все кому не лень. Моя разводка тех лет не оптимальная и заточена под определенный корпус. Смысла нет ее показывать.



1990 Bogner Fish Preamp #VP103
€5.577,00

Это впечатляет!

На этой схеме символом +В просто обозначено наличие напряжения, но никак не "одна точка". Правильная схема блока питания, в том числе номиналы межкаскадных резисторов (а это далеко не всегда 10К) и величина фильтрующих емкостей, не менее важна для звука, чем все остальные компоненты. Так что лучше информацию поискать, что там конкретно, и в каких местах, у оригинала стоит.

Вряд ли получится найти данные, только увидеть что в оригинале 7 банок по 22uf, и одна меньшего размера, номинал которой не виден.

Нет. Скорее всего потребуются притяжки.

Не понял немного, что понадобится? Сейчас дорисовал схему, всего 3 группы коммутации(на два канала) Одна переключает вход между страто и брауном, вторая замыкает "ненужного" канала на землю. Третья коммутирует вход V5. Мб что-то не понимаю, дел с оптронами не имел.


По поводу САПРа, ни в коем случае не уповаю на авторазводку и прочее, все рисую ручками, просто тут наглядней, чтоли.
Пока вот, что вышло. Пока сыро и могут быть ошибки, не собирал еще. Земли синим. Цепи не соединял, думаю как лучше это сделать, чтобы не словить петлю.  Нумерация компонентов из схемы "сorrected" Половинки ламп поменяны местами.  ТБ и мастер с презенсом на отдельной плате.

Alkuz, понял, спасибо! Если я правильно понял, то на входе эту роль выполнят r18 и r34 для каждого из каналов(в том числе и для замыкания входа не замлю). А на общем канале ТБ, я так понимаю, у нас таких нет? или r26, r46 выполнят ту функцию ?

Если речь только о страто/браун, то да. Но переделывая коммутацию на реле, я-бы задумался о том, что там напрашивается экономия как минимум одного баллона

Не заметил сразу, да, можно v2 вообще выкинуть, и коммутировать с28 к одному из потов гейна. Не особо понимаю, зачем тогда в оригинале сделано так как сделано, чтоб триод не простаивал?
Я еще не уверен, буду ли собирать кантри канал. Шарк то точно буду дорисовывать, но после того, как разберусь с брауном и страто. А по реализации БП есть идеи? Единственное, до чего я дошел, это взять схему питания от трипл гианта.(1 страница в схеме прикрепленной мной в посте №6, мелко, слева в углу)  В БП 3 точки, a,b,c.
До точки б - 3 емкости 22UF, между ними 10к и 1,1к. клин и браун подключатся в Б, и далее, на каждый канал по банке 22uf. Общий выходной каскад подключается к точке A. МБ так и нарисовать свой бп? Убрав все после точки Б. Логика такая - схемы похожи, и что в том 7 банок 22uf, что во втором. По фото к сожалению понять, какая банка куда идет в фише - не представляется возможным(по крайней мере для меня)
