Я так вообще в данном случае не вижу проблем прикрутить стойку к дну шасси - еще и по расстоянию от пота будет компактнее. А можно и вообще конденсатор сбоку от потенциометра(вертикально), и к небольшой единичной стоечке(типа такой - http://www.istok2.com/photo/4517.jpg ,или не угловой - не суть), крепящейся на передней стенке шасси. У меня примерно так и сделано, где ТБ на потах распаян.
В целом, не люблю паять к дну потенциометра - и по замене его сложнее, и перегреть можно, и видел пару девайсов где это от вибраций отвалилось.

FEV, Не получится ко дну. Мне нужно на верхний ряд(то фото что изнутри) без пере ходов к дну. К ТБ должно подходить всего 3 провода.
Еще вопрос. Можно ли все земли всех потенциометров цеплять в одну шину?
То есть гейны перегруза, земля ТБ, волумов.

... и добавил:

К стати способом что предложил runing,  как раз распаивается весь ТБ. Первый контакт - вход ТБ, с него идет конденсатор на одну ножку потенциометра ВЧ и резистор на другой контакт, а с него два конденсатора, один на вторую ножку потенциометра ВЧ и второй как раз на стоящий рядом потенциометр СЧ.

Мяталист, ну так и пойдут туда твои три провода, просто стойка будет крепиться чуть иначе. Даже компактнее получится, из-за того что стойка не будет торчать перпендикулярно поту. Или там еще нижний ряд ТБ мешает, так? ну тогда второй вариант можно - мелкие стойки к передней стенке, так можно уложить вообще очень компактно - смотря где стойки будут:)

Земля ТБ и соответствующего ему волюма - одна, гейн обязан быть отдельно,обычно к катоду следующего каскада.

ЗЫ: 666е сообщение
Глянул повнимательнее на твое шасси - можно же и к краю шасси, выступающему над потами крепить - там вроде есть куда стойку поставить, будет тот же вариант что к дну, только наоборот:)

Получается гейны перегруза и земли ТБ клина можно объединять?

Э  нее
Ну стандартно все, с первой половинки хайгейна идет ТБ клина

Ну так а дальше куда он идет? если не на второй каскад гейнового канала, то разные это земли получаются.
Схему можешь показать без номиналов, чисто структурно - тогда можно и про земли точно сказать.

 kynep, он же про гейн драйва, вроде бы.

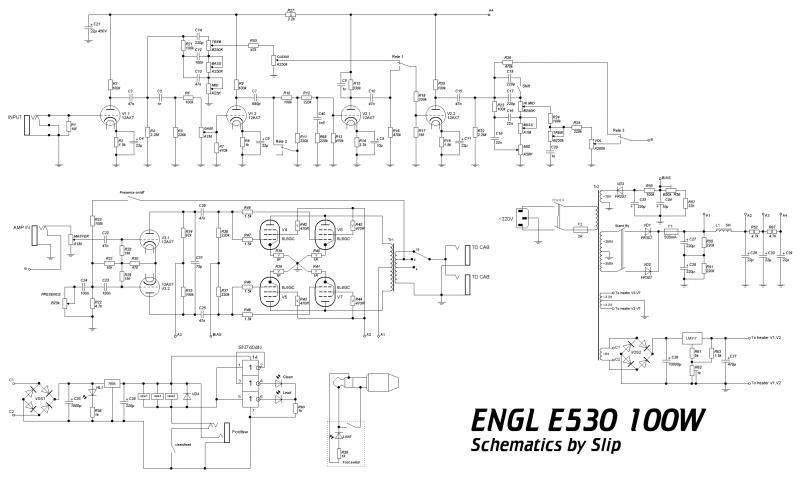

Короче, схему в студию, можно без номиналов.

Мяталист, если верх схемы - это чистый, то земли т/б и потенциометра Гейн можно делать вместе и пускать к катоду V1.1

А зачем придроты эти все с накрученной проволокой? Конденсатор БУ? Чья конструкция?

Может и б/у, конструкция ихняя, там внизу pdf файл с инструкцией по сборке, картинка от туда же. Только какая разница кто автор?
У них там так CUT предлагается сделать. Но я просто показал один из вариантов, как крепить конденсаторы вместо термоклея.

На крышу потенциометра подпаиваться надо без фанатизма, можно перегреть

Это да, "можно впендюрить, а можно и по морде получить..." (с) анекдот про поручика Ржевского
Чтобы не перегреть, нужен мощный паяльник, который быстро прогреет крышку пота. Я сто раз так делал, все в порядке
Конечно если есть возможность прикрепить стойку винтом к шасси, то ничего к крышкам потов паять не нужно.
