Мяталист, Блин, ты собрал не один усилитель, а задаешь такие простые вопросы.

Ты знаешь, все что собирал, собирал на платах, там у каждой платы своя земля которая идет по экрану в нужное место. Здесь немного по другому и наблюдая общие шины по потенциометрам через весь аппарат я замешкался.

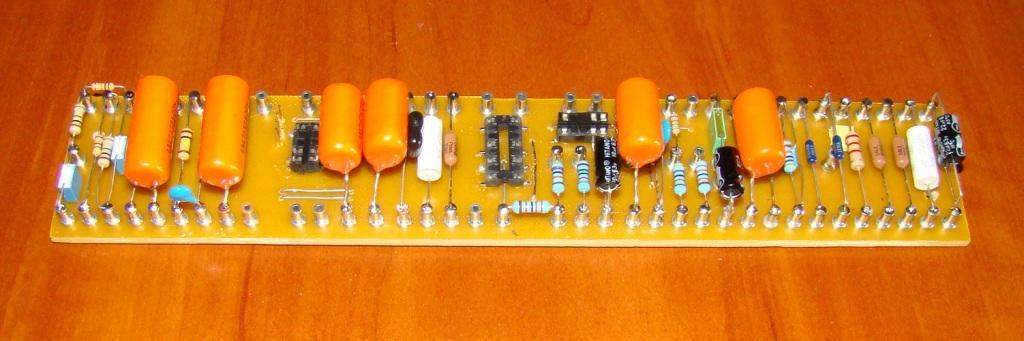

Почему пайка на турретах не по миллспеку?

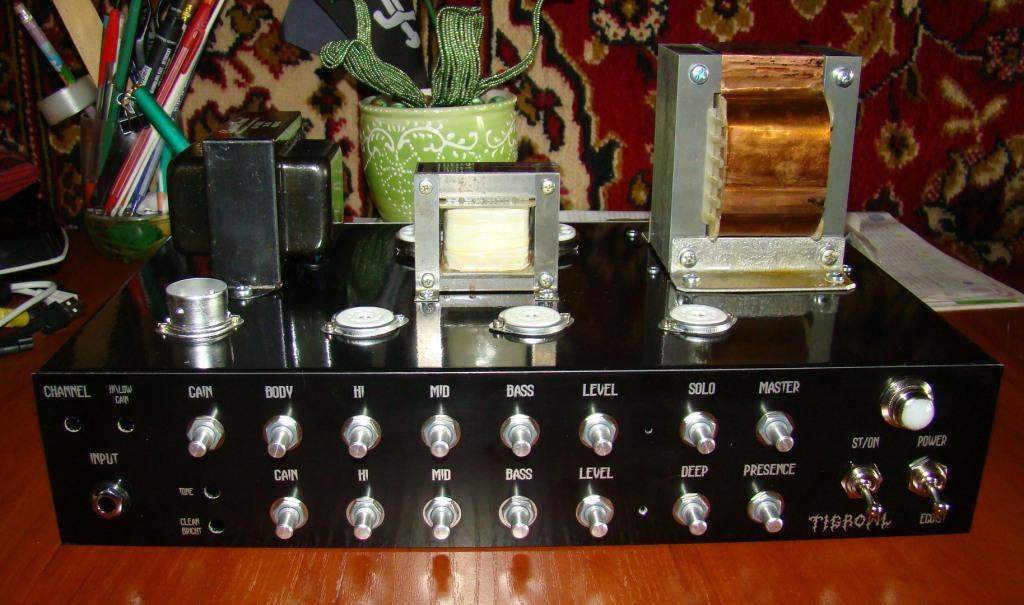

Регулировка "body" интересная. Нужно было ещё регулировку "boobs" приделать

Что это значит?

Ветеран крафта и Гуру ГТлаба задаёт такие вопросы?

Читай документ NASA в аттаче

Мне просто не знакомо слово "миллспеку". Но я подозреваю  что это та часть туррета на которую накручивается провод.



Нет, "миллспек" это Mill-Spec, полное написание Millitary Specification, по нашему военная спецификация.
То есть требование к монтажу выше, чем в бытовой технике.

В том документе есть катринки, как навивать детали или провода на туррет. Там нужно на полтора оборота вывод детали вокруг туррета оборачивать и потом фиксировать припоем.

Так вот в том документе по моему ничего про пайку выводов именно деталей на туррутах небыло.

Как это не было? Картинки смотри внимательнее

А даже на этом видео в ссылке которую ты приводил с 8.56 видно как паяются детали. Да и я кучу фото по этому поводу видел.

Это видео я приводил не как учебное пособие по пайке, а просто как развлекательно-познавательное.

Если просто детали втыкать в отверстия, то незачем использовать турреты. Достаточно установить айлеты. В таком случае деталь не висит в воздухе, а прижата к плате, а вывод детали вставлен в отверстие и загнут с другой стороны. Так более надёжно, чем при твоём способе

На картинках везде провода накручивают.

А ты хотел, что бы там Оранж Дропы на картинках были и надписи "Гейн", "Депт" и "Кранк" ?

Разве надежности не достаточно когда деталь вставлена в трубку и трубка залита припоем?

Ты хочешь со мной это обсудить?
Если речь идёт о Mill-Spec, то подобные документы разрабатываются целыми институтами, так же и на основе отрицательного опыта, когда происходят отказы дорогой техники по вине монтажа.
Видимо залить трубочку припоем не достаточно.
Гитарный аппарат это конечно не космический аппарат и не приборы наведения ракет Военно морского флота, но почему то старые аппараты, которые собирались по таким технологиям, особенно ценятся профессиональными музыкантами за звук и надёжность.
Современные технологии на печатных платах, соединённые компьютерными шлейфами и спаянные безсвинцовыми припоями, часто выходят из строя даже когда всё время стоят на тумбочке и не выносятся из дому

Проводя отходящие от борда можно паять снизу в туррет (опять же как в трубку) или все таки навивать

В том видео, которое ты выложил, на 9.05 минуте показано как правильно сделать. Но у тебя нет отверстия рядом с турретом, поэтому ты не сможешь красиво опустить провод сквозь плату вниз.
Но пусть не так красиво, за то надёжно. А что, очень хочется в трубочку?

Если их подпаять снизу, сам туррет борд как то красивее смотрится. но это фетиши.

Если бы ты насверлил отверстий рядом с турретами, как на видео, было бы тоже красиво. А главное очень ремонто-пригодно.
Представь что тебе нужно отпаять или заменить провод при установленной и полностью распаянной плате... Все матюки вспомнишь, пока к нему доберёшься
И ещё, допустим ты настраиваешь или модифицируешь схему, хочешь заменить какой нибудь конденсатор или резистор на другой.
Начинаешь прогревать туррет, что бы отпаять деталь, а потом припаять другую. В этот момент твой провод из трубочки снизу может отвалиться. И снова матюки...
