Уважаемые знатоки!

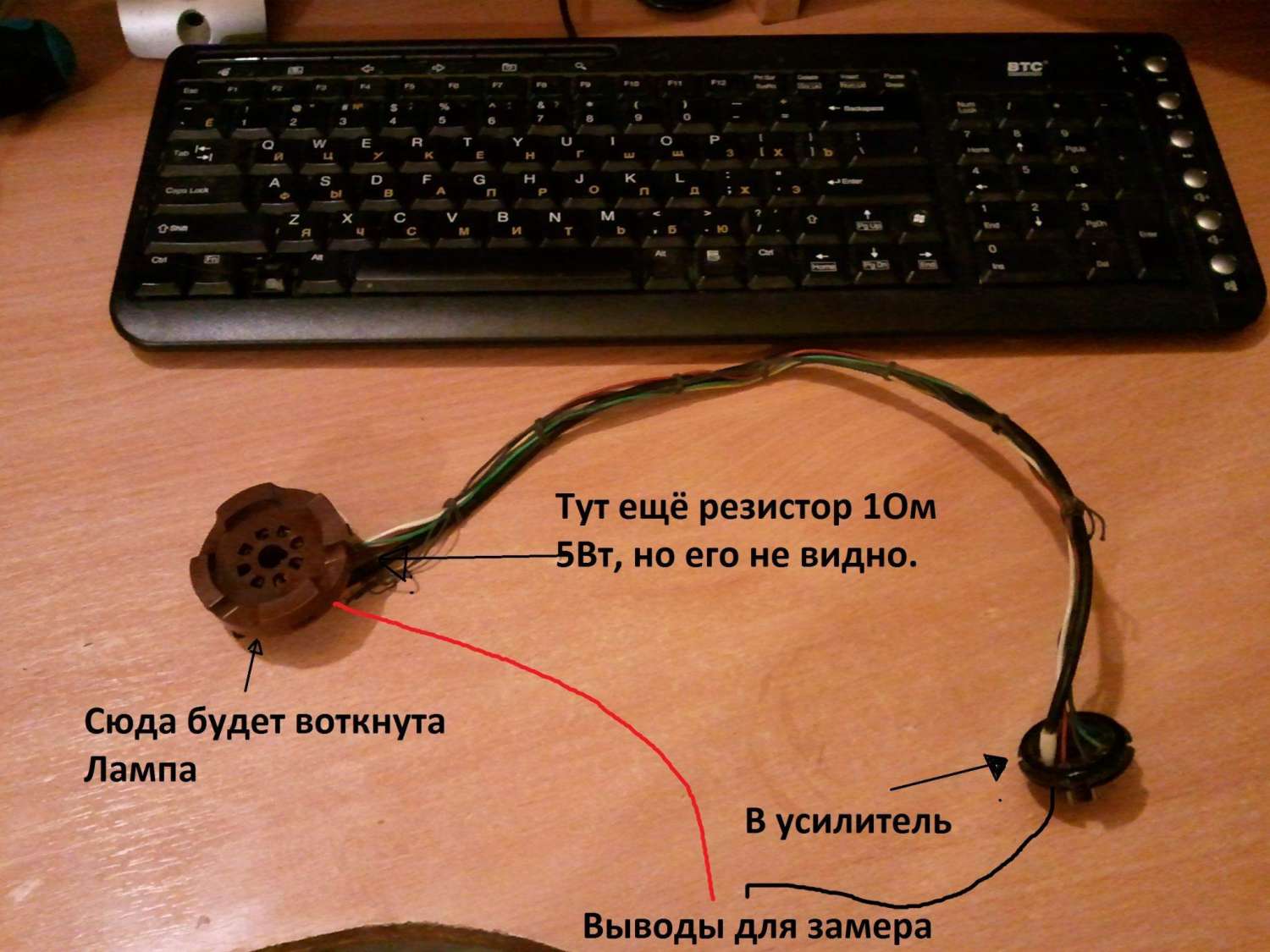

Подскажите плиз, если для измерения тока биаса я заюзаю вот такой девайс:
(где  я его взял? -Дали уже готовый)
Собственно тот, кто делал отталкивался от поста ув. _SlipknoT_ , где он расписал, как делать биас чекер.

Собственно вопрос:
Возможна ли такая конструкция для замера биаса без вреда для усилителя? Или от такого длинного провода будут потери в сигнале, или ещё что то?
Спаяно всё будет ессно правильно.

В общем спасибо за конструктивные ответы.

Отлично! Собственно, знаю, что можно без резистроа замерять, тупо последовательно подключить миллимаперметр (на китайских тестерах это 200mA).
В разрыв какой ноги его включать? Вроде бы восьмой....

т.е. я просто сделаю разрез в середине провода между 8ми контактами цоколя и панели, запилю туда два крокодила, подключу прибор, включу усил и замерию ток, выключу усил и вытащу прибор.
Нет ли разницы, куда подключать красный щуп? (ближе к цоколю, или ближе к панели)

... и добавил:

Почему хочу в разрыв без резистроа:
у меня два кирпича по1ом на 5вт - но мой мультиметр показывает не 1ом а 2ома.
Неточность... соотв погрешность..
А когда в разрыв, то тут уж не забалуешь.

при положении ручки в 200ом - 00.7
при измерении резистора 1 ом - 01.7

ludvigtrasher, красавец )

Тем не менее хочу сделать с разрывом... правильно ли я описал его постом выше?

Ррезистора достаточно и 0,5 Вт (сопротивление то всего 1 Ом). К тому же такие можно 1% купить.
А еще тут почему-то никто не сказал про вот какую вещь: лампа у вас во время измерения будет просто набоку лежать на чем-то, я полагаю? Так вот ее температура очень быстро вырастет. То место, которым лампа на чем-то будет лежать локально будет либо холоднее всей остальной колбы (если будет лежать на металле или типа того), либо горячее (если на чем-то, что расплавится довольно быстро). Лампа просто лопнет. Вобщем, я к чему: имхо, конструкция неудачная.

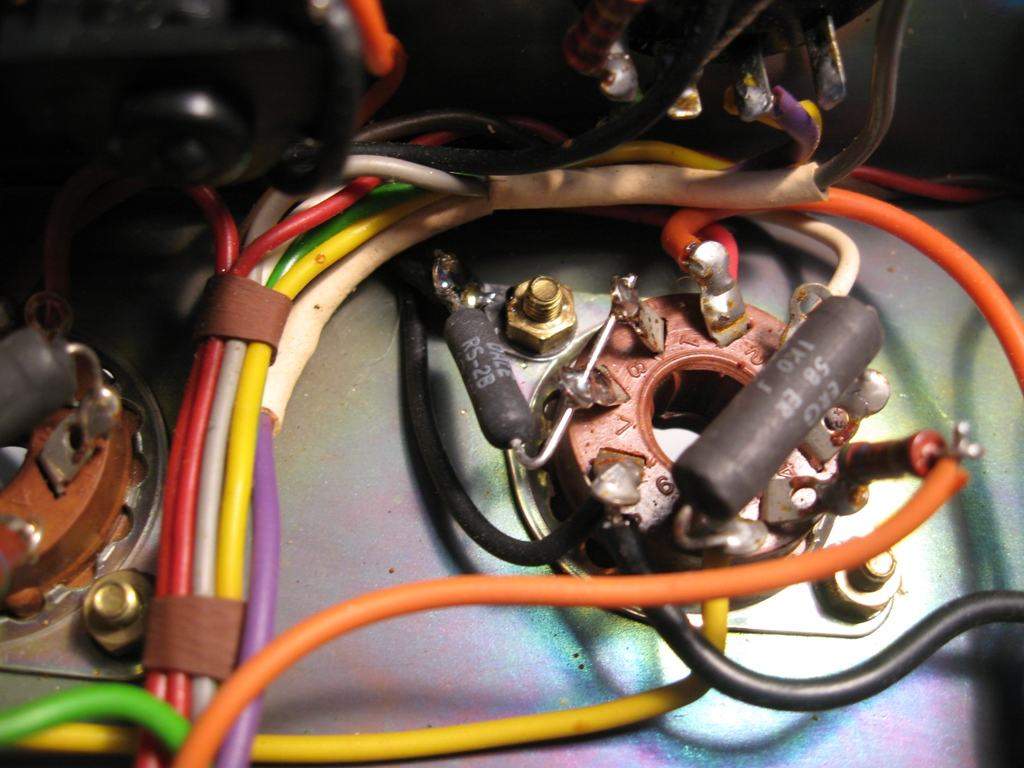

aka_obscure, а не проще ли просто припаять резистор на ламповой панельке и оставить его навсегда

runing, вариант. но хотелось бы чтоб без вмешательств...

Это полезное вмешательство. На звук не влияет, а настройка получается удобная и легко осуществимая.
А твои макароны из проводов сомнительное удобство, тем более всегда есть вероятность, что при хранении и подключении может обломаться какой то провод.
И по закону подлости это будет высокое анодное напряжение

runing, ок. а если запаяно в плату?

Что запаяно?

Я думаю имелось ввиду что оконечник на печати собран.

А-аа, ну ничего страшного

Если панели выходных ламп впаяны в плату, то режется дорожка, идущая от 8-й ноги на "землю" и "мостиком" паяется резистор.
Только конечно 5-ваттный белый кирпичик на плату лепить не стОит. Максимум 2-ватта 1-ом 1% типа такие.
