Re: Чамп
« Ответ #105 : Июля 19, 2010, 23:11:10 »
ну да туда я купил 2вт..а по конденсаторам все гут?тоесть если везде поставить 400В будет нормально,тоесть с запасом.
Вот еще лампы нарыл....очень много всяких
6п13с 6п9 6п6с 2ж27л 5ц3с 6п3с 6ж4...есть в железной оправе.в общем много разных штук 50.Завтра выложу список, подскажите какие можно будет использовать?

Оффлайн Sanyock17

  • Частый посетитель
  • **
  • Сообщений: 161
  • Репутация: +8/-0
Re: Чамп
« Ответ #106 : Июля 19, 2010, 23:23:42 »
6п6с,6п3с - в мощник, 5ц3с - кенотрон.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Чамп
« Ответ #107 : Июля 19, 2010, 23:29:13 »
Mehan1ck, 5Ц3С излишне мощный и "многожрущий" :), ток накала 3А. У 6П6С и 6П3С разные приведённые сопротивления, т.е., требуют разных выходных трансформаторов.

... и добавил:

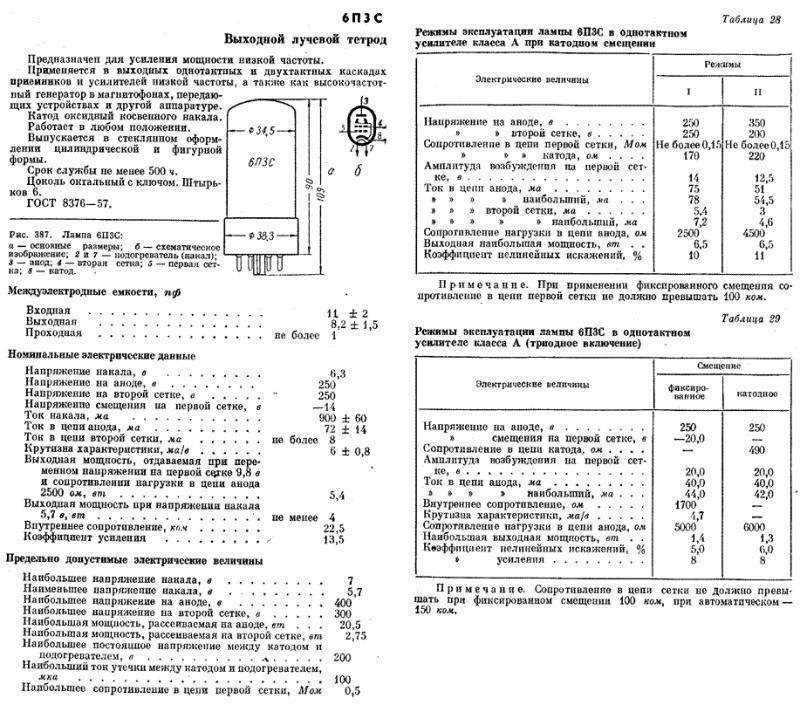

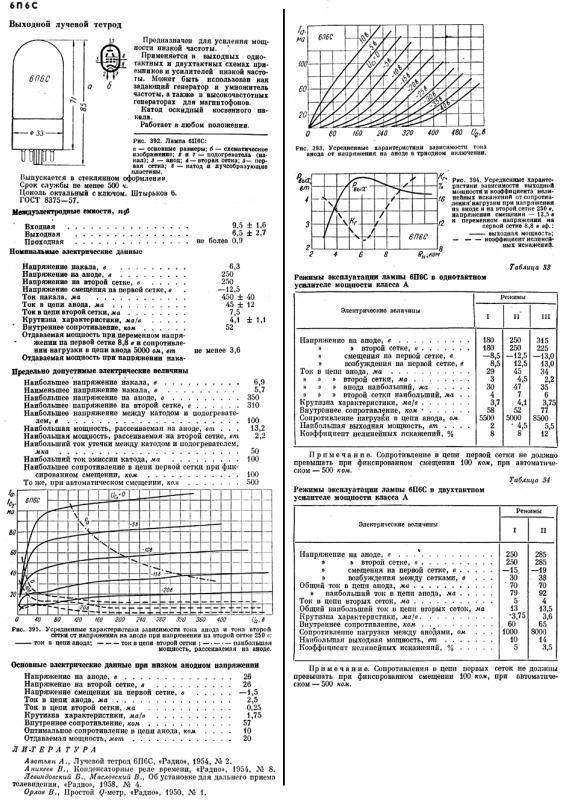

На всякий случай :)
« Последнее редактирование: Июля 19, 2010, 23:33:10 от NektoS »

Оффлайн Mehan1ck Автор темы

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +1/-0
Re: Чамп
« Ответ #108 : Июля 20, 2010, 17:10:39 »
Попробовал нарисовать схему...Что-то ничего не получилось,вот сижу..соображаю.
Как подключать переменный резистор?

1-а
2-b
3-c   так?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Чамп
« Ответ #109 : Июля 20, 2010, 17:15:01 »
Mehan1ck, перекинь а и с и будет правильно :)

Оффлайн Mehan1ck Автор темы

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +1/-0
Re: Чамп
« Ответ #110 : Июля 20, 2010, 17:16:07 »
Спасибо...буду продолжать трудиться над платой :crazy:

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Чамп
« Ответ #111 : Июля 20, 2010, 17:17:45 »
Mehan1ck, Если вал крутить против часовой стрелки (к минимуму), то в конце концов движок замкнётся  с выводом 1 (он же С ). Вот его-то и сажать на землю.

Оффлайн Mehan1ck Автор темы

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +1/-0
Re: Чамп
« Ответ #112 : Июля 20, 2010, 21:27:42 »
так подключать?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Чамп
« Ответ #113 : Июля 20, 2010, 21:37:40 »
Mehan1ck, хочешь скину печатку тб?;-)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Чамп
« Ответ #114 : Июля 20, 2010, 22:17:38 »
Mehan1ck, Вывод ("нижний") регулятора Bass повис в воздухе. Провод, соединяющий (на рисунке) рег. СЧ надо оторвать от движка НЧ и перекинуть на "пустой" вывод. И на рег. ВЧ "поменять" местами крайние выводы.
« Последнее редактирование: Июля 20, 2010, 22:20:13 от NektoS »

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
  • Репутация: +6/-0
Re: Чамп
« Ответ #115 : Июля 20, 2010, 23:17:21 »

Оффлайн Mehan1ck Автор темы

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +1/-0
Re: Чамп
« Ответ #116 : Июля 20, 2010, 23:31:56 »
Цитата: Dying Fetus от Июля 20, 2010, 21:37:40
Mehan1ck, хочешь скину печатку тб?;-)
Хочу
NektoS,вот переделал как было отписано выше:


... и добавил:

Спасибо за ссылочку)
« Последнее редактирование: Июля 20, 2010, 23:34:41 от Mehan1ck »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Чамп
« Ответ #117 : Июля 20, 2010, 23:35:02 »
Mehan1ck, И как, заработало? :)

Оффлайн Mehan1ck Автор темы

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +1/-0
Re: Чамп
« Ответ #118 : Июля 20, 2010, 23:37:08 »
нет..звук какой то приземленный и плоский ;)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Чамп
« Ответ #119 : Июля 20, 2010, 23:46:25 »
Цитата: Mehan1ck от Июля 20, 2010, 23:37:08
нет..звук какой то приземленный и плоский ;)
Я так понял, что пуговицы пришивать пока не к чему.  ;)
