Re: Champ "Carbon" : )
« Ответ #60 : Сентября 19, 2011, 10:41:13 »
oxigen, я вообще не предлагал заказывать, такие вещи довольно сильно распространены, ибо кетай, кроме того автомобилисты полюбляют.

... и добавил:

Очень рад что скоро увижу финал этого стильного проэкта. "опасно-радиация" можно заказать в рекламном агенстве если конечно не лень.

... и добавил:

« Последнее редактирование: Сентября 19, 2011, 10:44:07 от shlema »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Champ "Carbon" : )
« Ответ #61 : Сентября 19, 2011, 10:58:44 »
Можно на желтой самоклейке обычным черно-белым принтером напечатать типа того



... и добавил:

хотя так логичнее и правдивее:



... и добавил:

а то отошел на 5 минут :wcj: , а МЧС уже усилок дезактивирует вовсю
« Последнее редактирование: Сентября 19, 2011, 11:15:24 от akl »

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • skiper
Re: Champ "Carbon" : )
« Ответ #62 : Сентября 20, 2011, 13:31:33 »
oxigen, и все таки схема не отображается

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : )
« Ответ #63 : Сентября 20, 2011, 16:50:14 »
shlema, Дико извиняюсь, основа схемы залита в конце первого сообщения. Добавлю и сюда:

Схема с изменениями у меня по-старинке на бумаге, если интересно, то отсканирую и выложу. Там все просто: 2 выходные лампы впараллель, в их вторые сетки по 470ом по совету старших товарищей и в катодах первой лампы не 1,5к а 1,8к.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • skiper
Re: Champ "Carbon" : )
« Ответ #64 : Сентября 20, 2011, 22:07:15 »
oxigen, тьфу эта у меня есть, я думал ты отрисовал с изменениями. Да кончено интересно,  раз говоришь музыканты оценили высоко. Говорят 6п6с в параллель звучат плотнее.

... и добавил:

ладно можешь не сканить

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : )
« Ответ #65 : Сентября 22, 2011, 09:05:34 »
shlema, Я выполнил указания художественно-технического совета и разместил указатель "радиационная опасность" на корпусе  :crazy:

И сетевой выключатель в милитари-стиле

Жена почему-то косо смотрит на меня... :D

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • skiper
Re: Champ "Carbon" : )
« Ответ #66 : Сентября 22, 2011, 09:12:56 »
Супер! теперь образ завершен

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 24266
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Champ "Carbon" : )
« Ответ #67 : Сентября 22, 2011, 11:15:38 »
опасный чемоданчик :P

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : )
« Ответ #68 : Сентября 22, 2011, 11:27:58 »
ExtremisT Сейчас понимаю, что в таком оформлении должен быть не мирный Чамп, а что-нибудь очень перегруженое. Ну так решил худсовет...

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • skiper
Re: Champ "Carbon" : )
« Ответ #69 : Сентября 22, 2011, 17:20:05 »
ну это не правда,  не такой уж  и агрессивный дизайн

Оффлайн Litr

  • Частый посетитель
  • **
  • Сообщений: 153
Re: Champ "Carbon" : )
« Ответ #70 : Сентября 22, 2011, 20:16:27 »
Суперский дизайн, всё сделано на отлично!
Не стандартность решения как раз и есть сильная его сторона!
Просто бомба!!! (Гы, каламбур...) :)

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : )
« Ответ #71 : Сентября 23, 2011, 10:26:09 »
Litr, Спасибо!
С семплами будет задержка, товарищ загремел в больничку, не успели записать. Чуть позже.

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • хто здесь?!
Re: Champ "Carbon" : )
« Ответ #72 : Сентября 23, 2011, 10:33:50 »
а что делают еще две крутилки те что справа?

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : )
« Ответ #73 : Сентября 23, 2011, 11:00:12 »
Ksandr-, Дилей, регулировки уровня и длительости.

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1408
  • Если нельзя, но очень хочется, то можно
Re: Champ "Carbon" : ) и "Другой" на стр. 5
« Ответ #74 : Сентября 27, 2011, 15:08:53 »

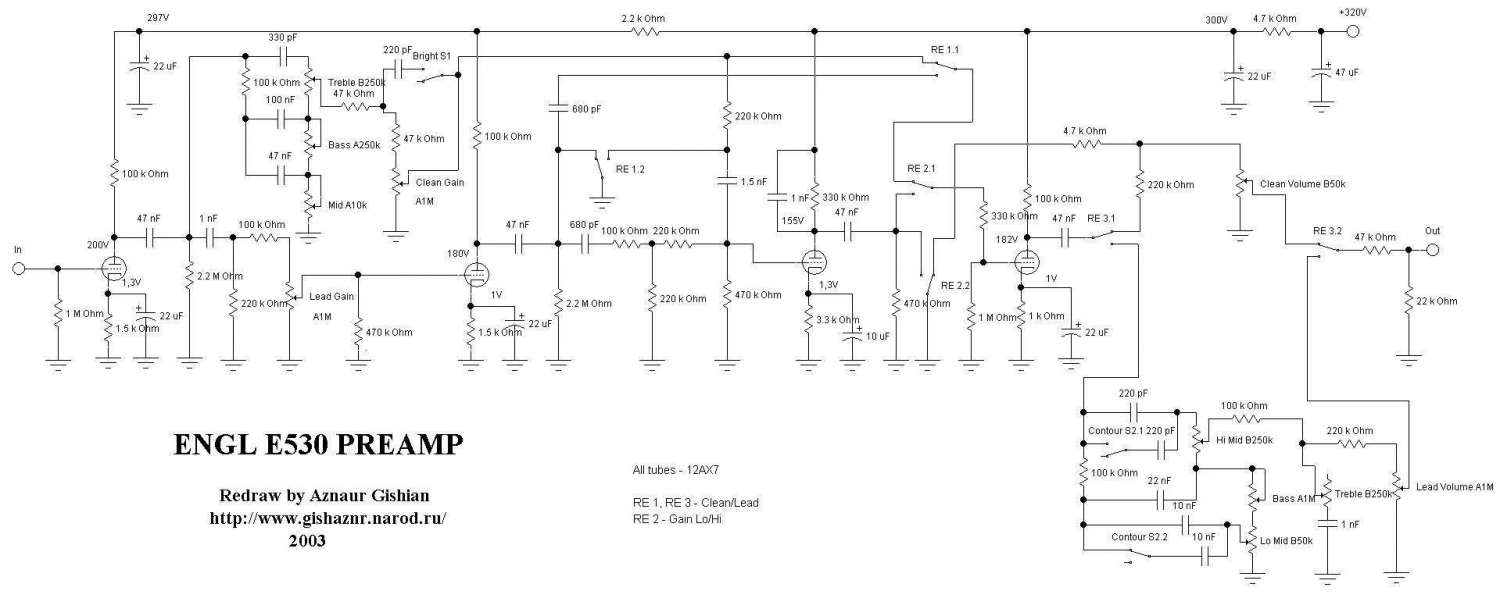

Дабы не обижать любителей музыки потяжелее, к коим отношу в некоторой степени и себя, покажу на чем это "потяжелее" играю для себя. Основа схем: предусилитель ENGL E530 от уважаемого AZG 542703-0

правильная петля


и "типовой" оконечник на 4х EL34


Все схемы скорректированы под себя и с учетом рекомендаций авторов же.
Сборку начал с шасси для преда



его плат

и настройки

Корпус планируется компактным и легким, поэтому несущее шасси выбрал полегче, сварное из стали 1,5мм

Силовой трансформатор с железом от какого-то немца. Мотался на заказ. применил раздельные накальные обмотки для преда и оконечника с выводами от середины, мне так больше нравится. Выходной трансформатор намотан на железе от сгоревшего УО 04, мотал сам. Сразу поставил сетевой фильтр.

Лицевая панель алюминиевая, обработанная пескоструйкой. Надписи потом нанесены по технологии ЛУТ

Усилитель мощности и фазоинвертор собраны на монтажных стоечках в " подвале". Петля и блок питания на дополнительной плате. После сборки и настройки выглядит так

Обрабатываю и крашу наружные панели



Получается такой вид с тылу

и такой спереди, розовый и пушистый

А рычит по всем правилам!
« Последнее редактирование: Сентября 28, 2011, 07:21:24 от oxigen »
