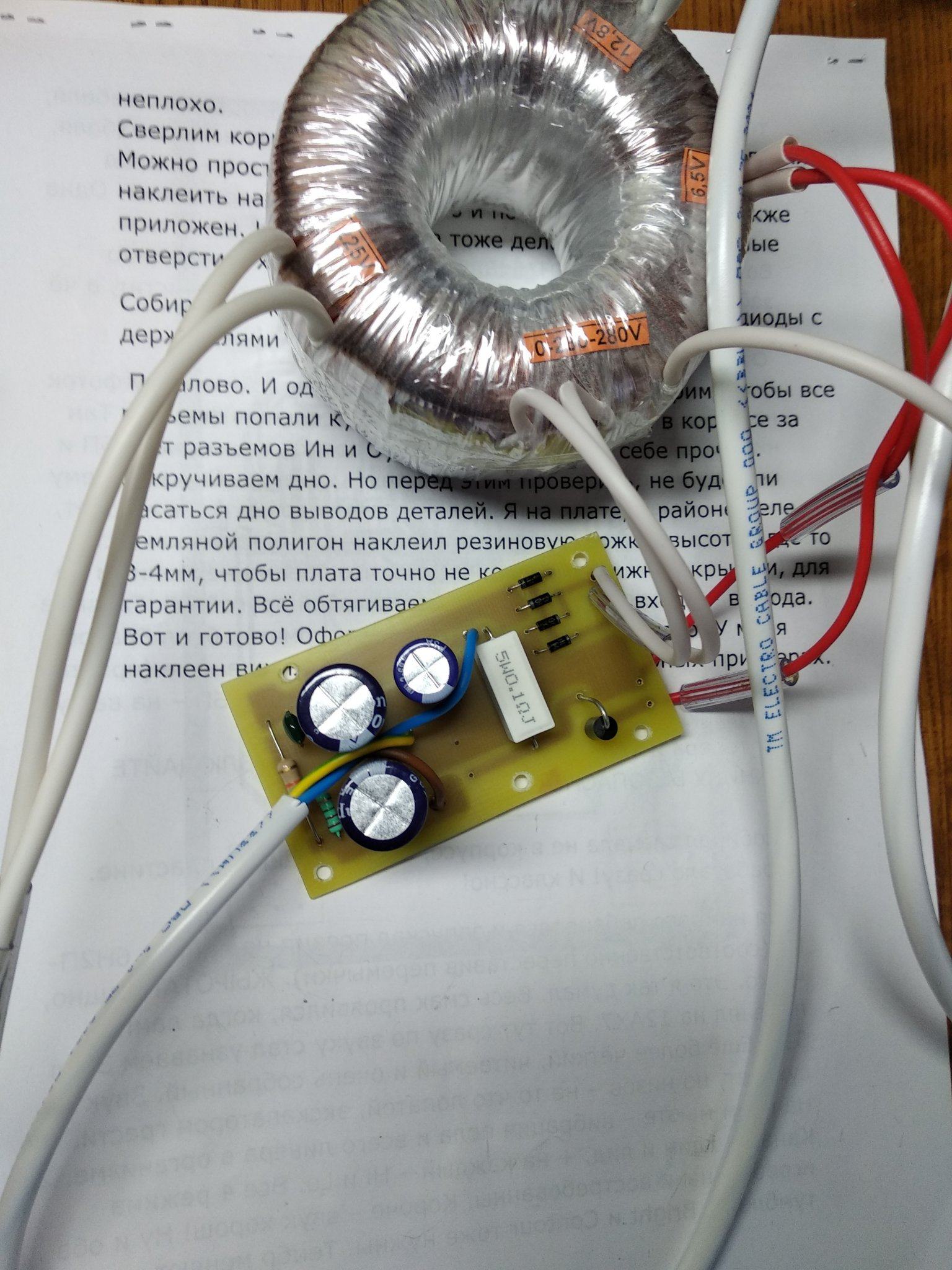

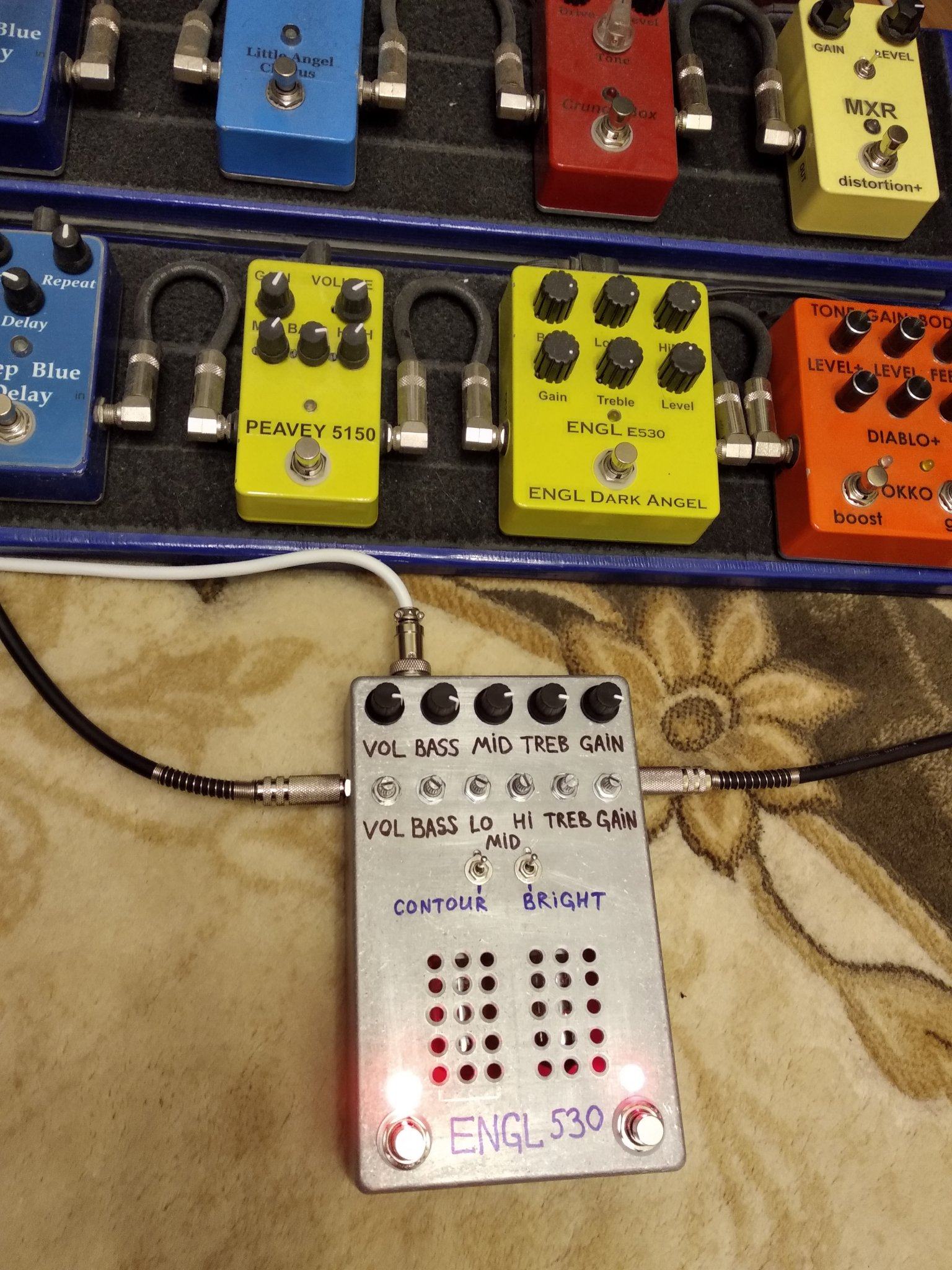

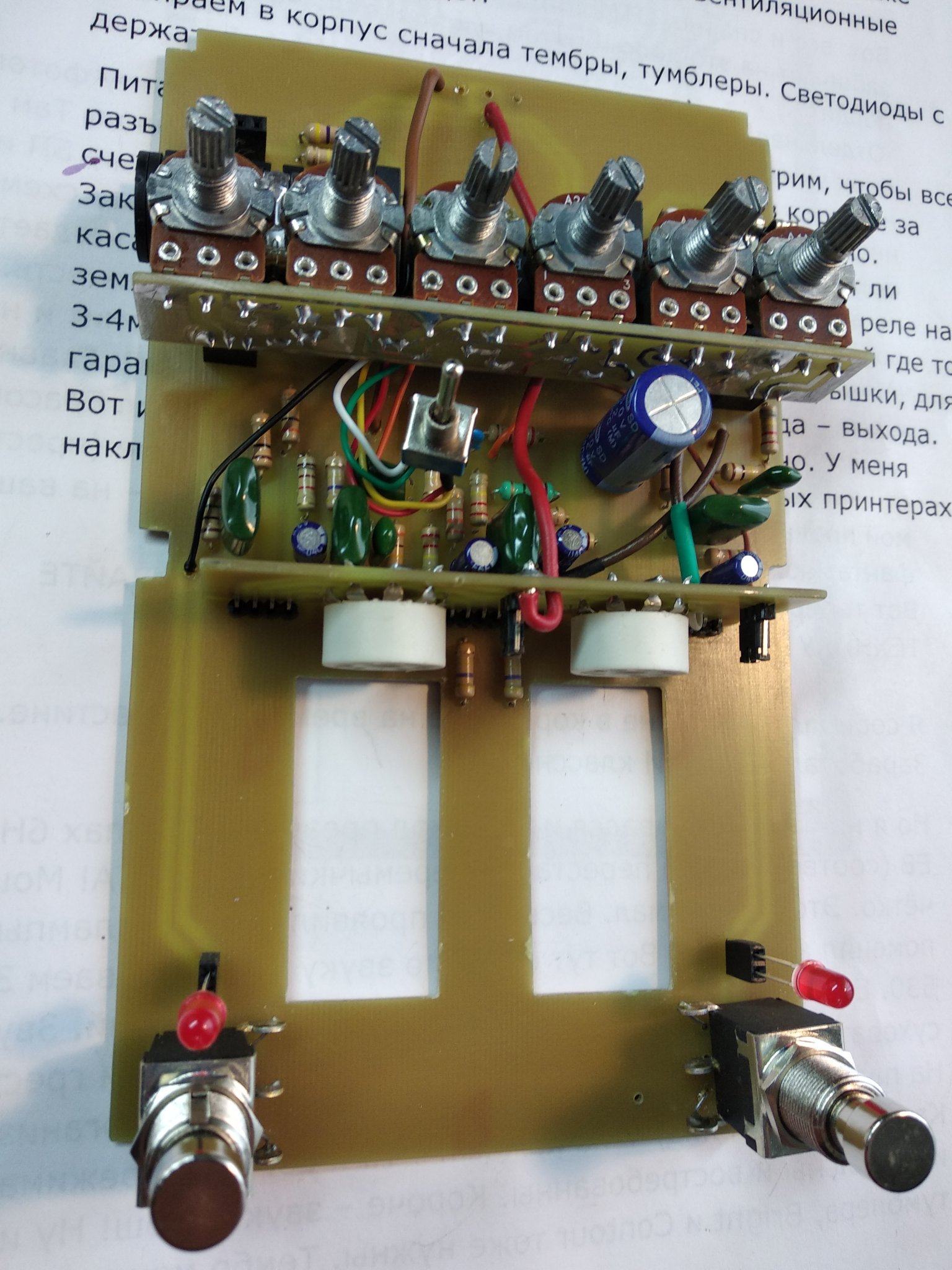

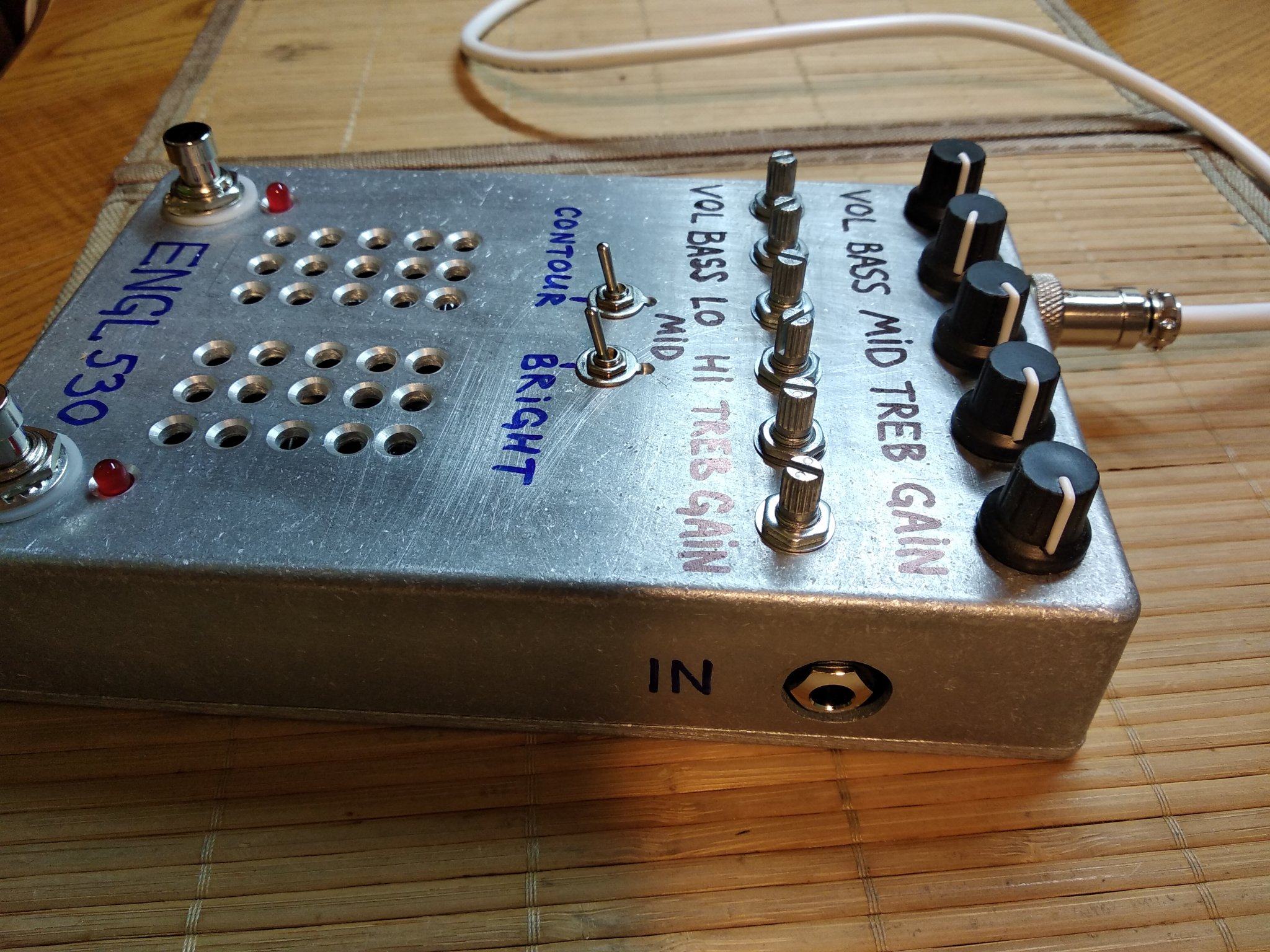

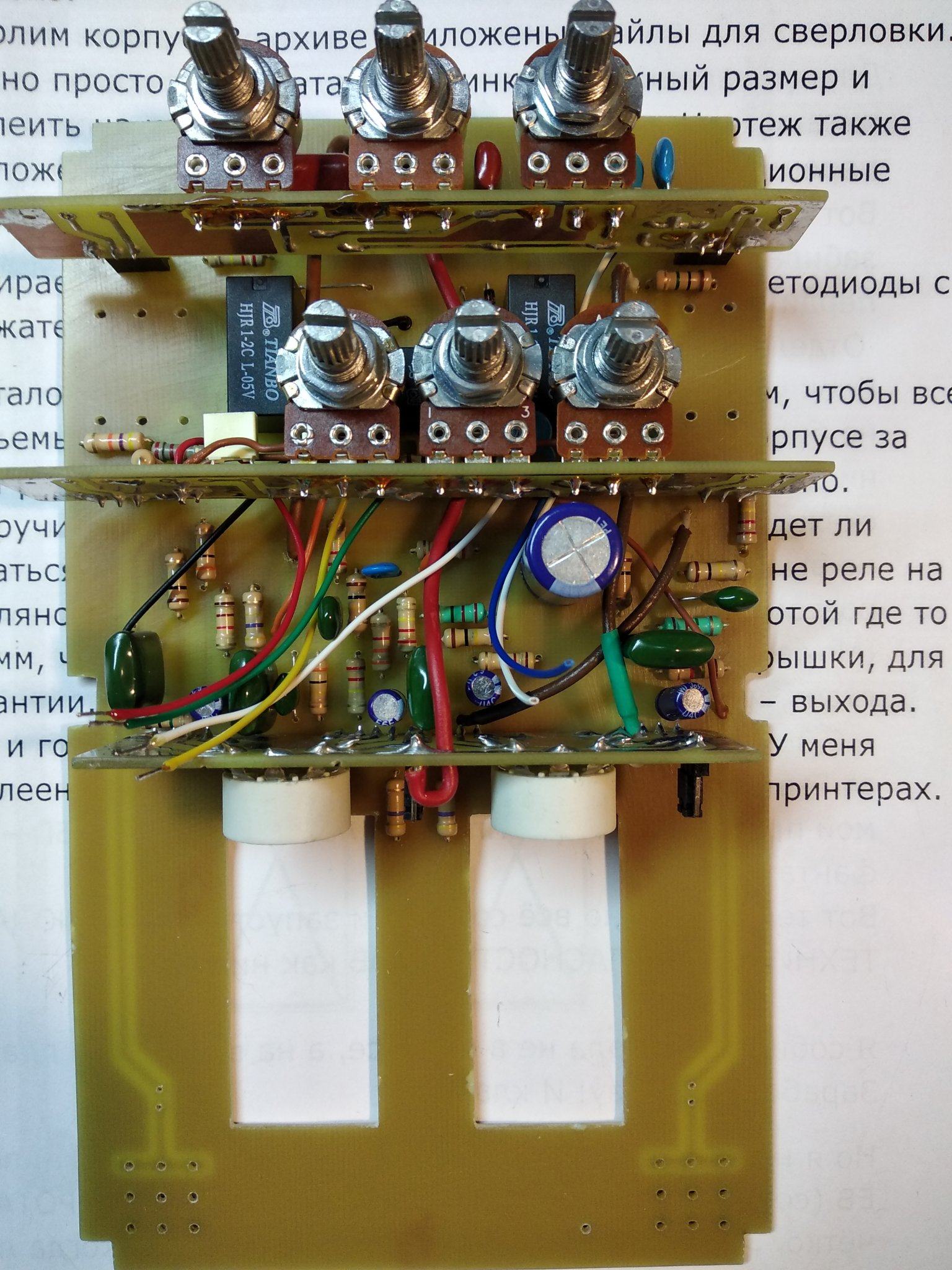

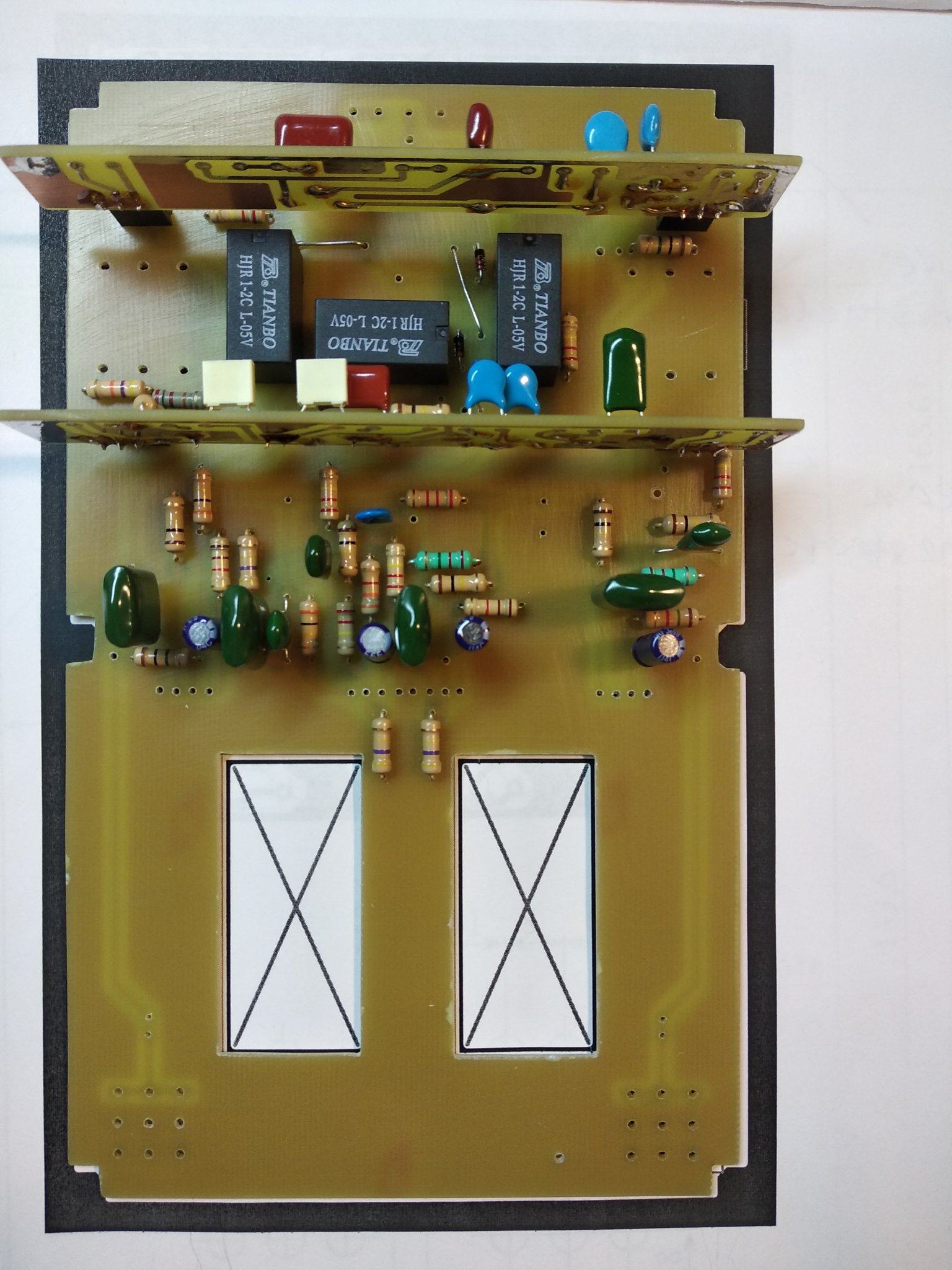

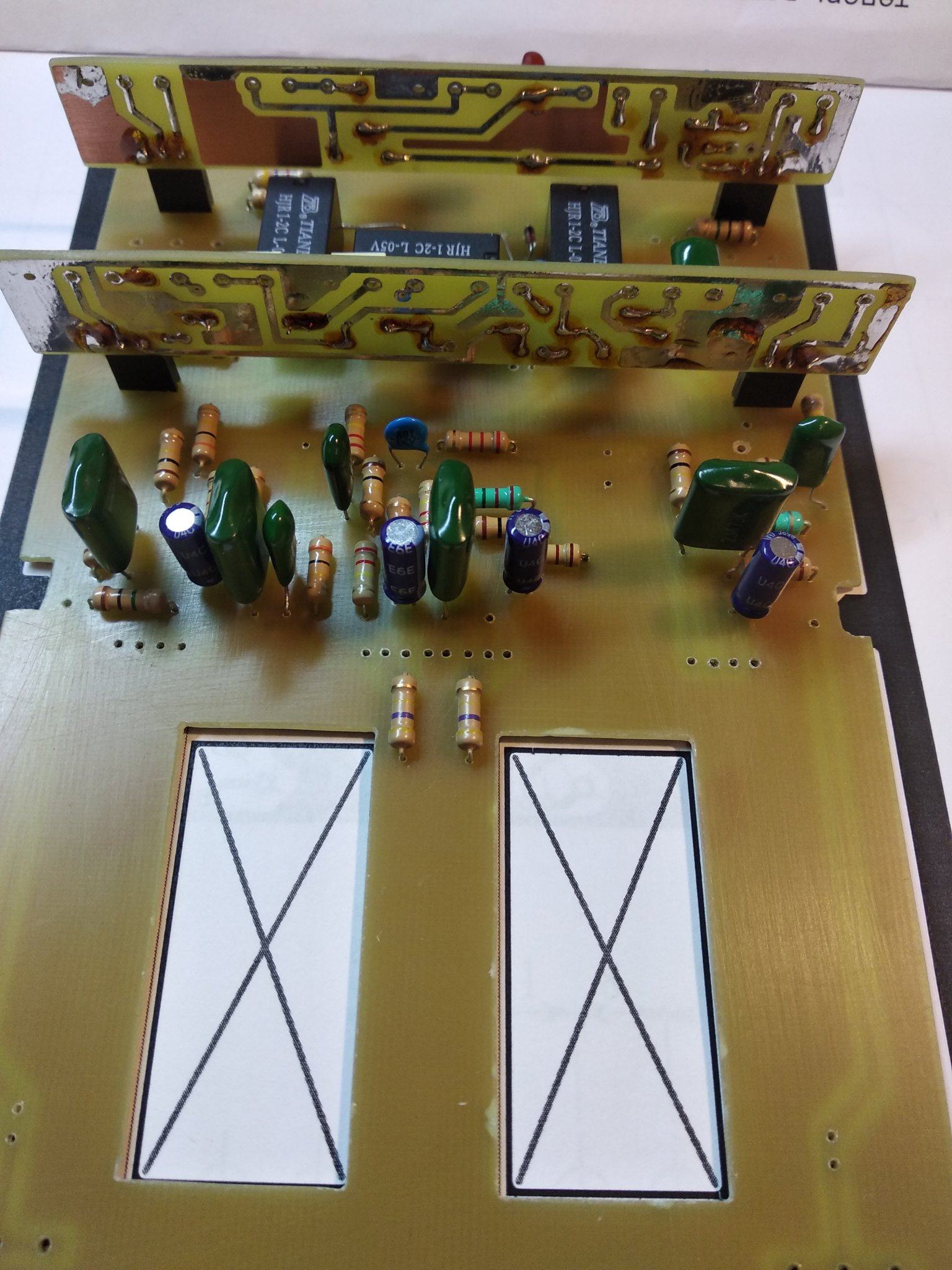

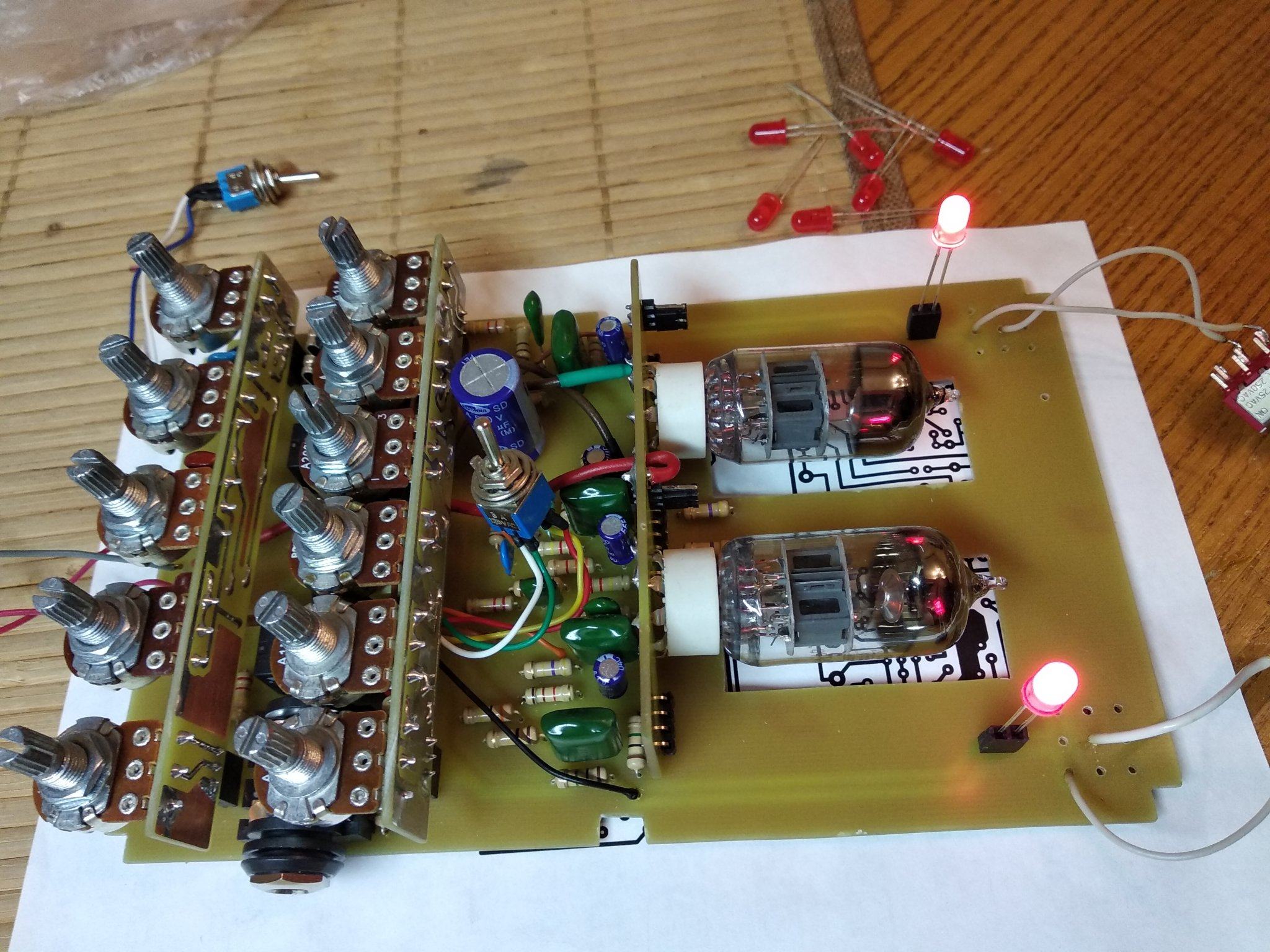

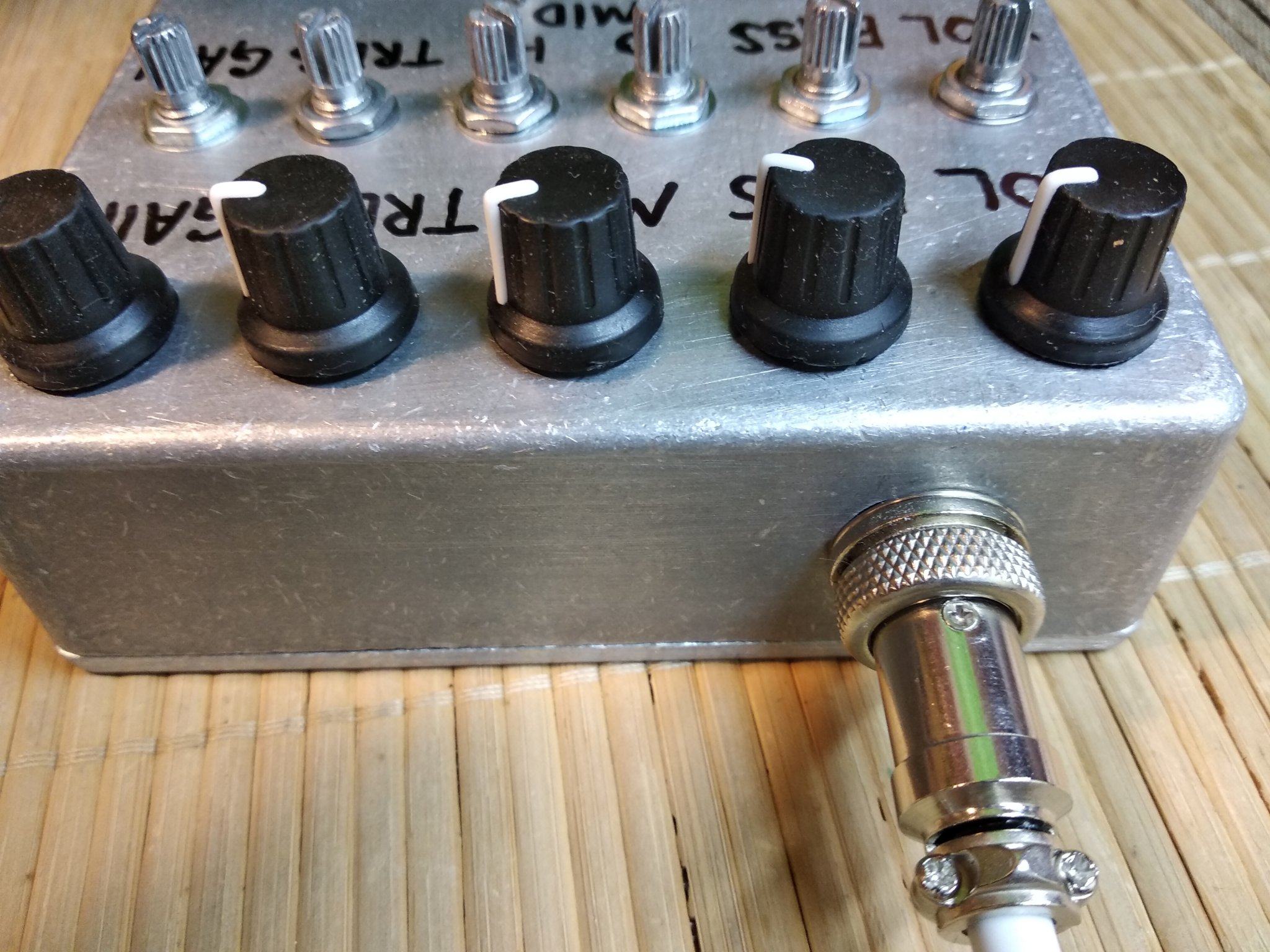

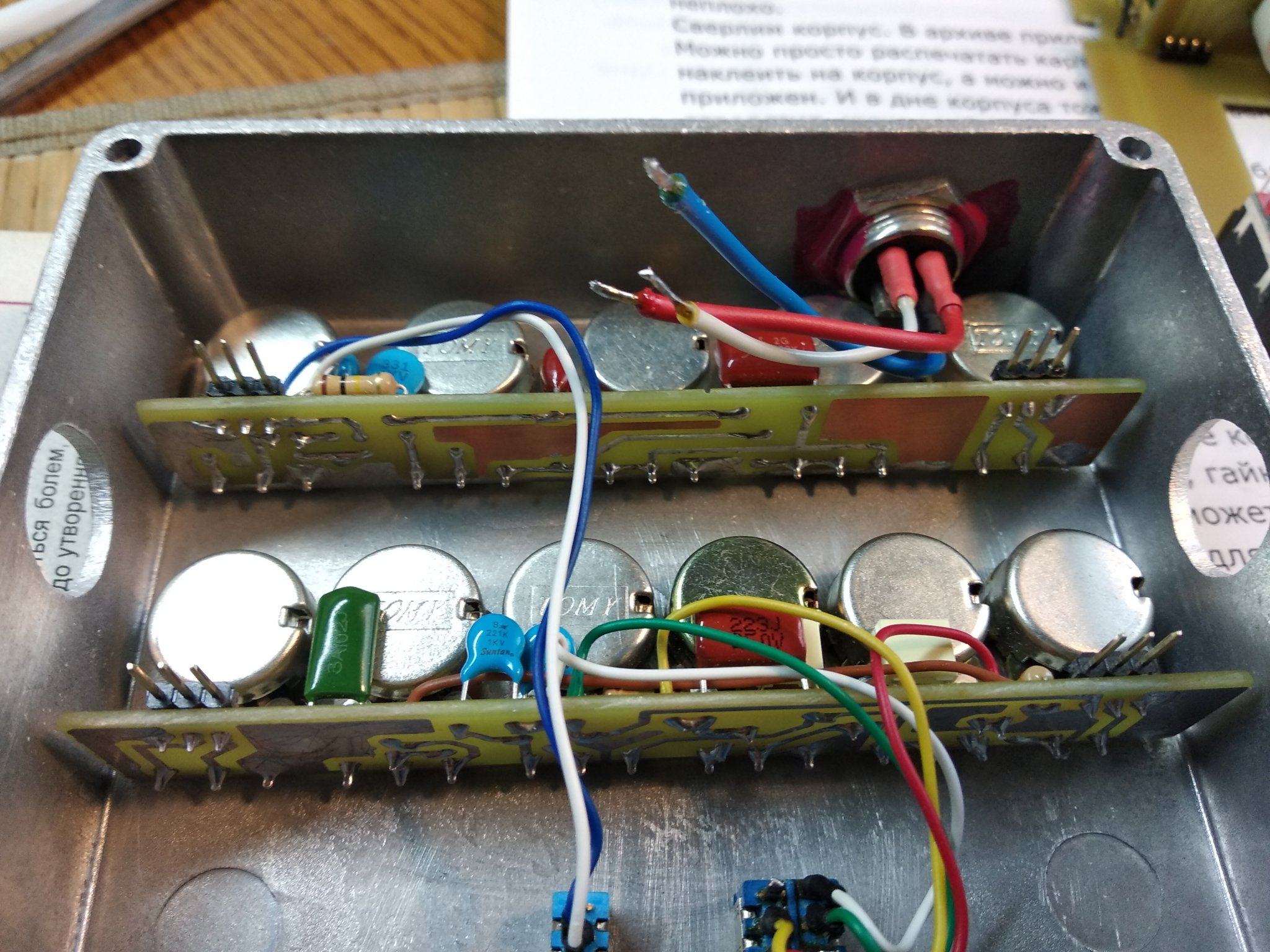

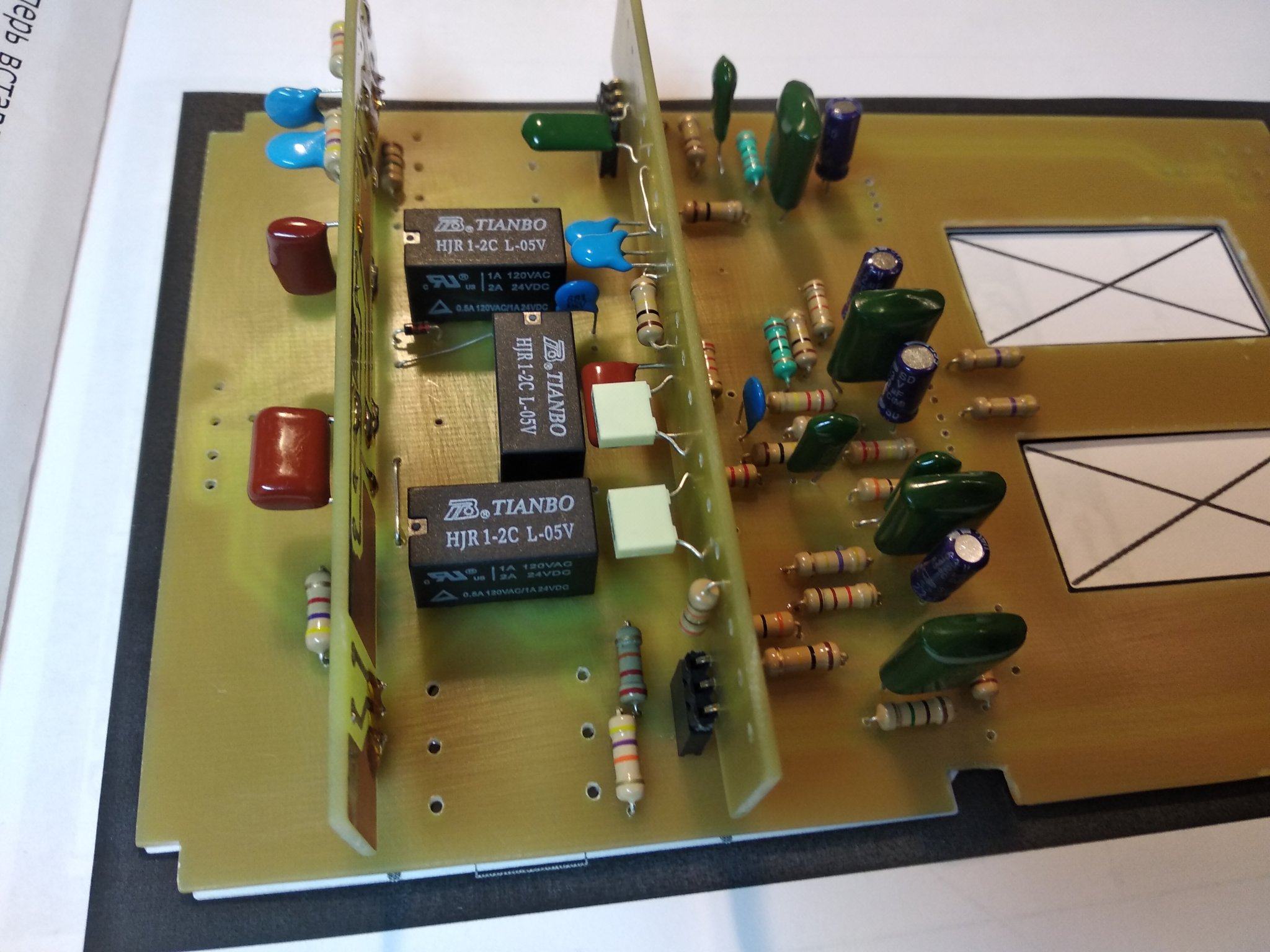

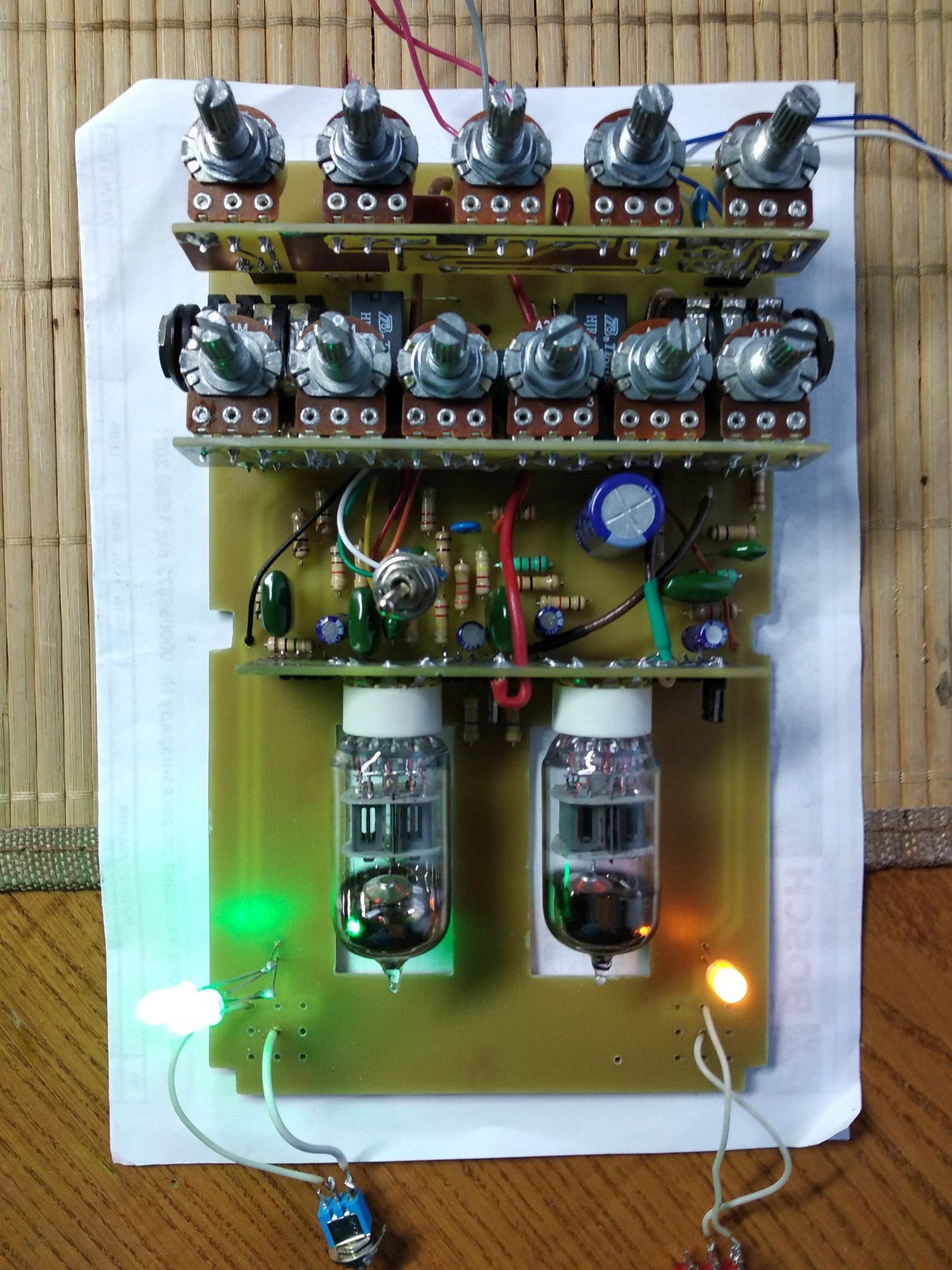

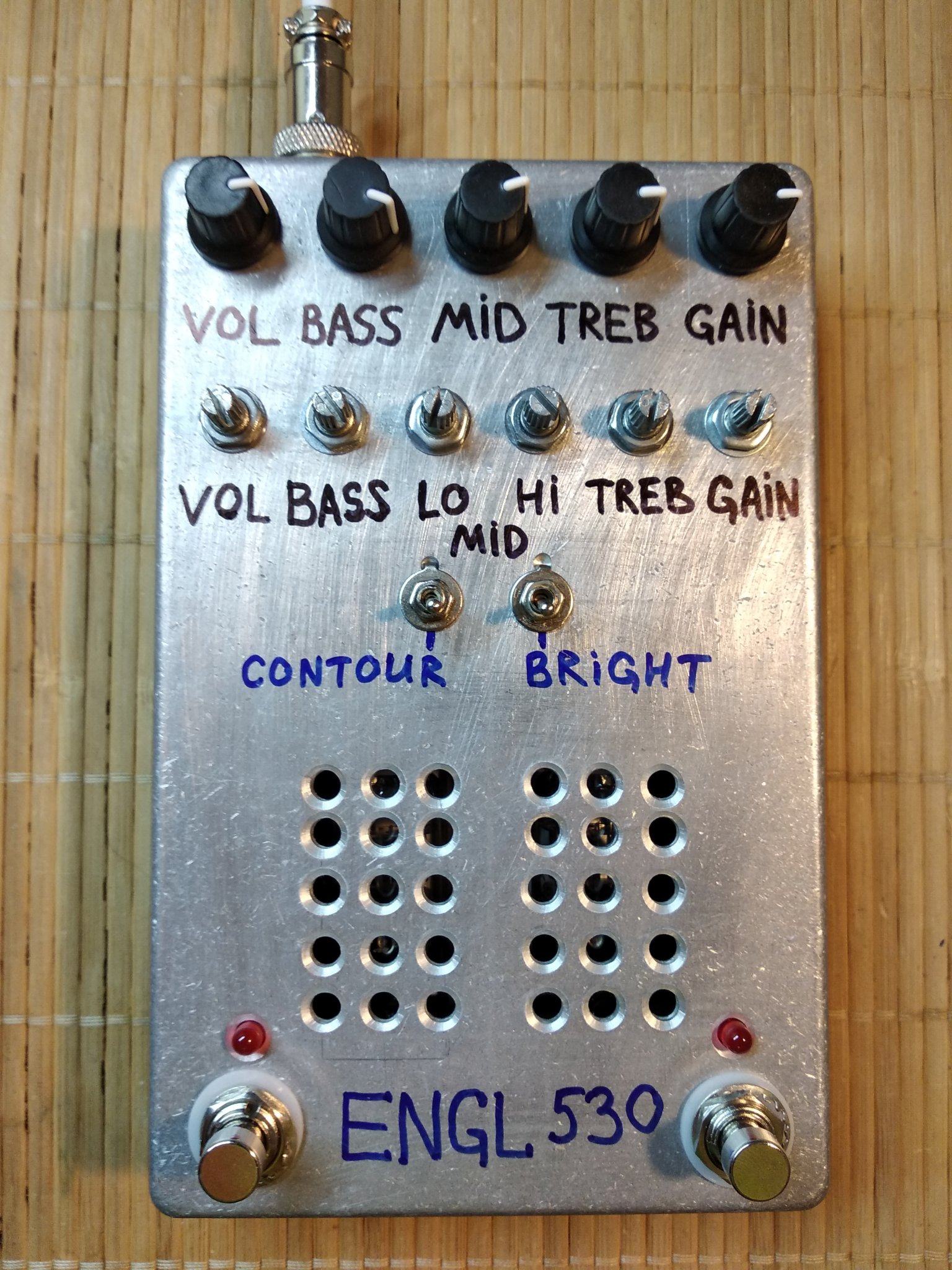

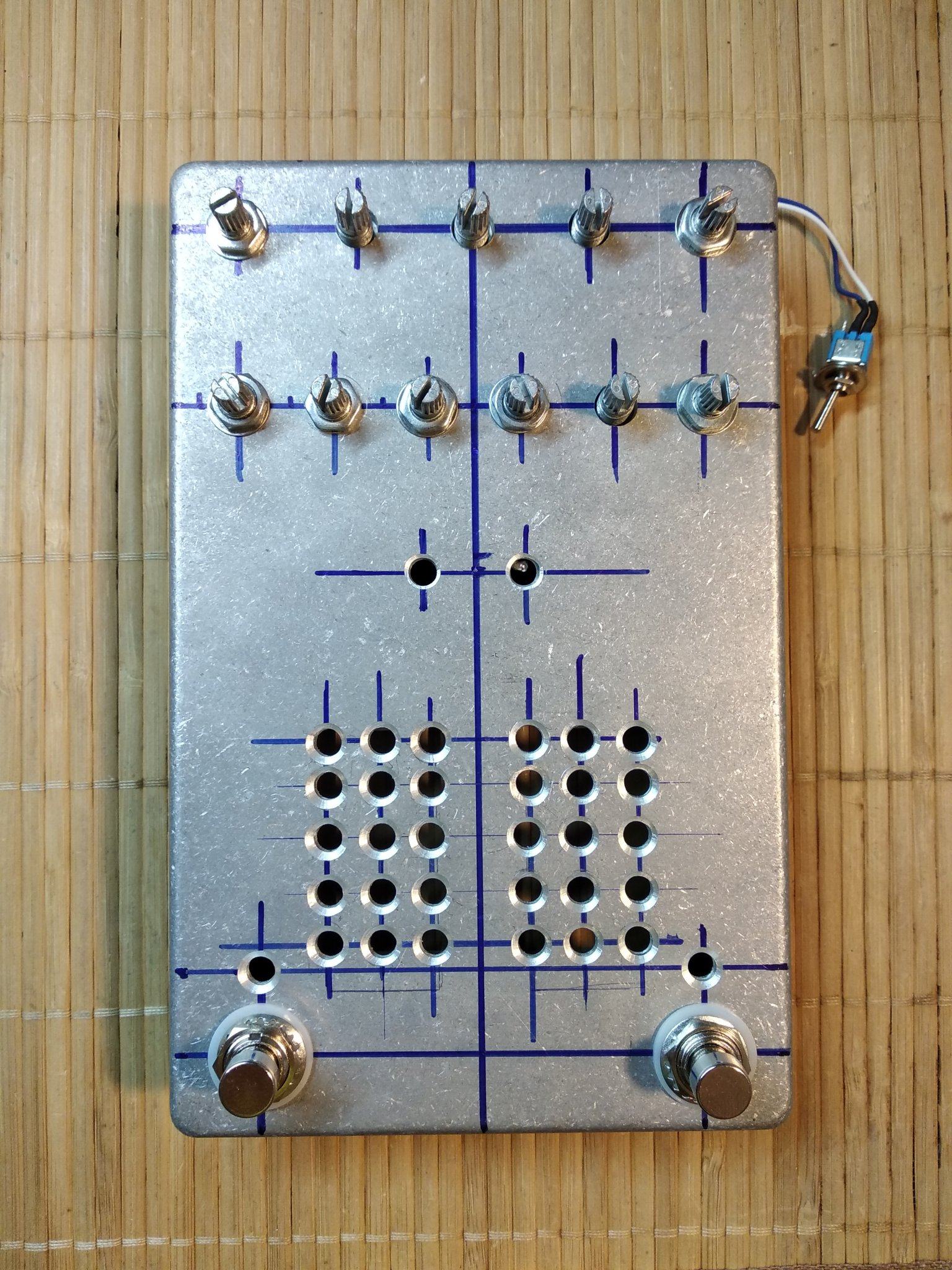

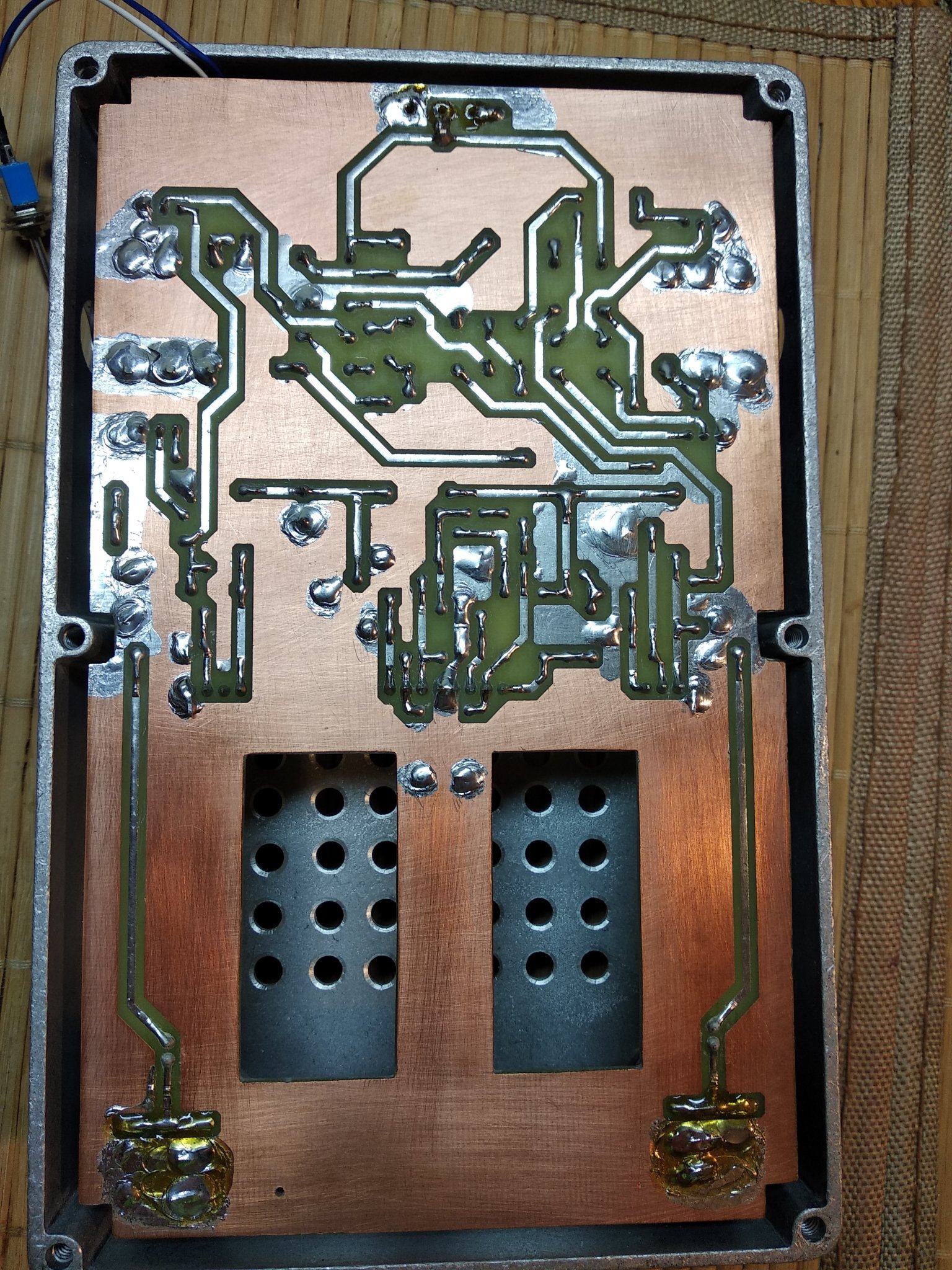

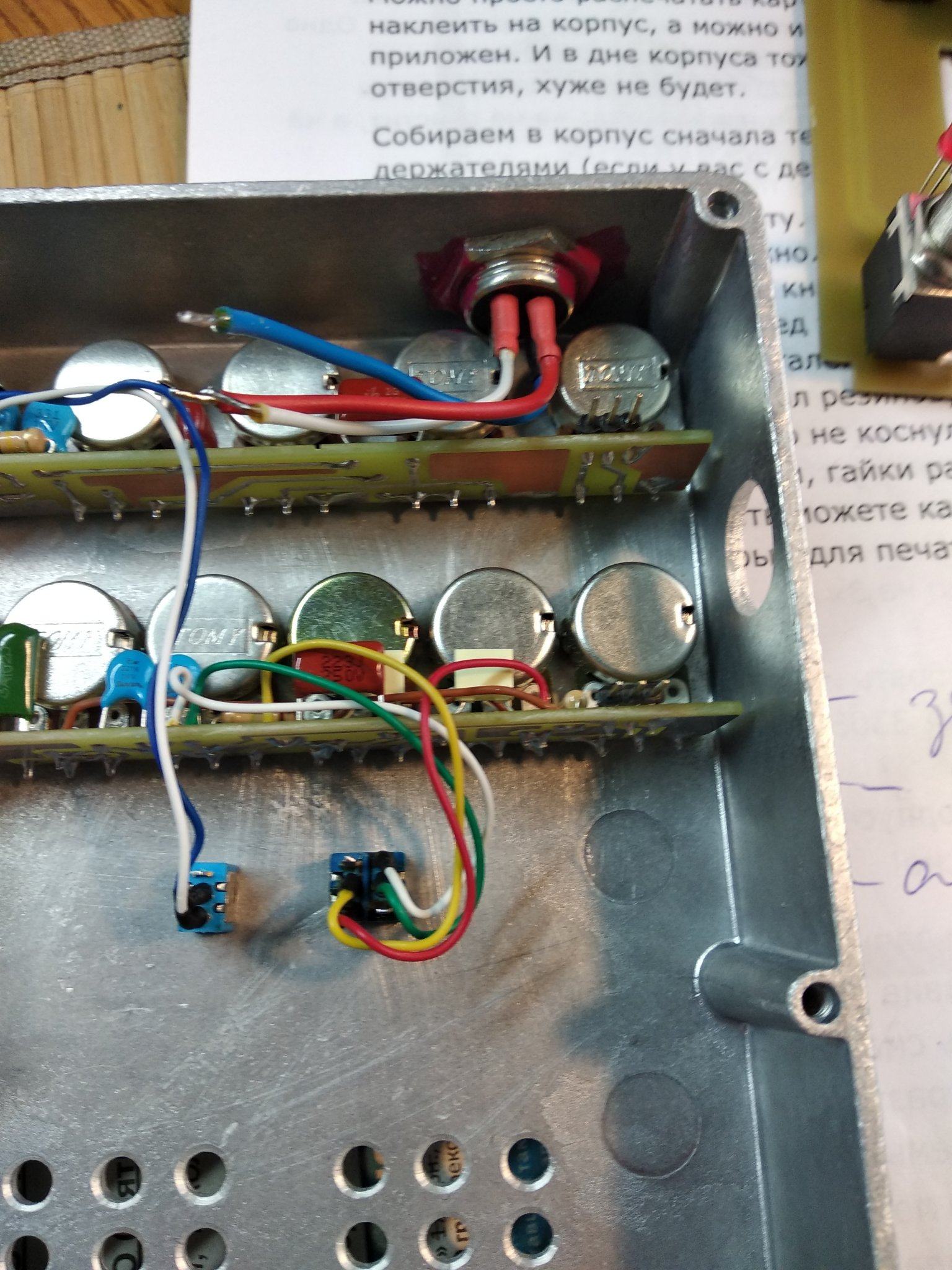

Все , допилил я наконец то свой напольник. Все работает, звучит. При сборке оказалось несколько моментов. Во первых сам корпус оказался немного больше платы, наверное автор делал печатку под гаинтовский корпус , а я нашел только китайское подобие Хаммонд 1590 DD . И через это гнезда под вход и выход не доставали до самих стенок , чтобы их можна было прикрутить к корпусу. Никаких претензий ни к кому нет , надо было сразу купить корпус .Выход из ситуации нашел. Придумал просто рассверлить отверстия побольше , чтобы закручивать гайки сразу насквозь , оказалось что так тоже держится отлично . В который раз убедился что надо сначала покупать корпус , а потом подгонять под него печатку . Ну вообщем и так тоже все отлично влезло. Других корпусов у нас нет в продаже. Кнопок 3PDT тоже не было , поэтому поставил SPDT, припаял к плате перемычками , тоже отлично все вышло. Ну и решил использовать гнездо для подачи питания на преамп , а не просто проводом . Гнездо с штекером покупал на Алишке, точно не помню как называется . С корпусом фон и возбуды полностью пропали . Единственное что не очень удобно - это нет переключения между хай гейном сразу на клин, читал что можна потом добавить один тумблер между кнопками каналов. Над внешним видом пока особо не парюсь , мне и так устраивает , может потом нарисую какую-то лицевуху.

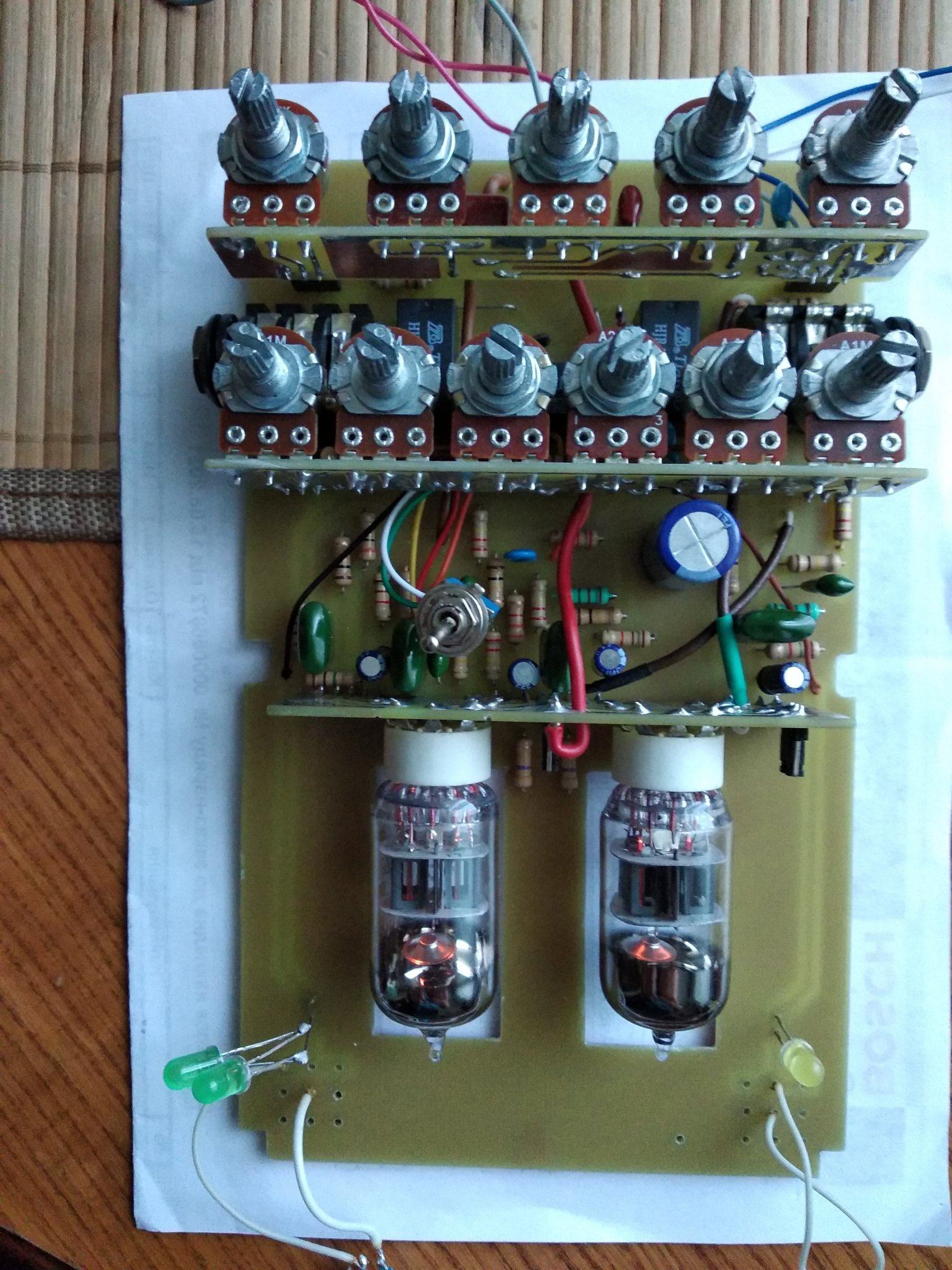

И ещё один нюанс вылез - во время длительной работы при нагреве ламп, корпус начинает издавать не очень приятный запах . Сначала подумал что это так воняет текстолит платы от нагрева , но потом понял что это наверное силуминовый корпус так воняет. Ну уже ничего не сделаешь , может со временем это пройдет )
... и добавил:

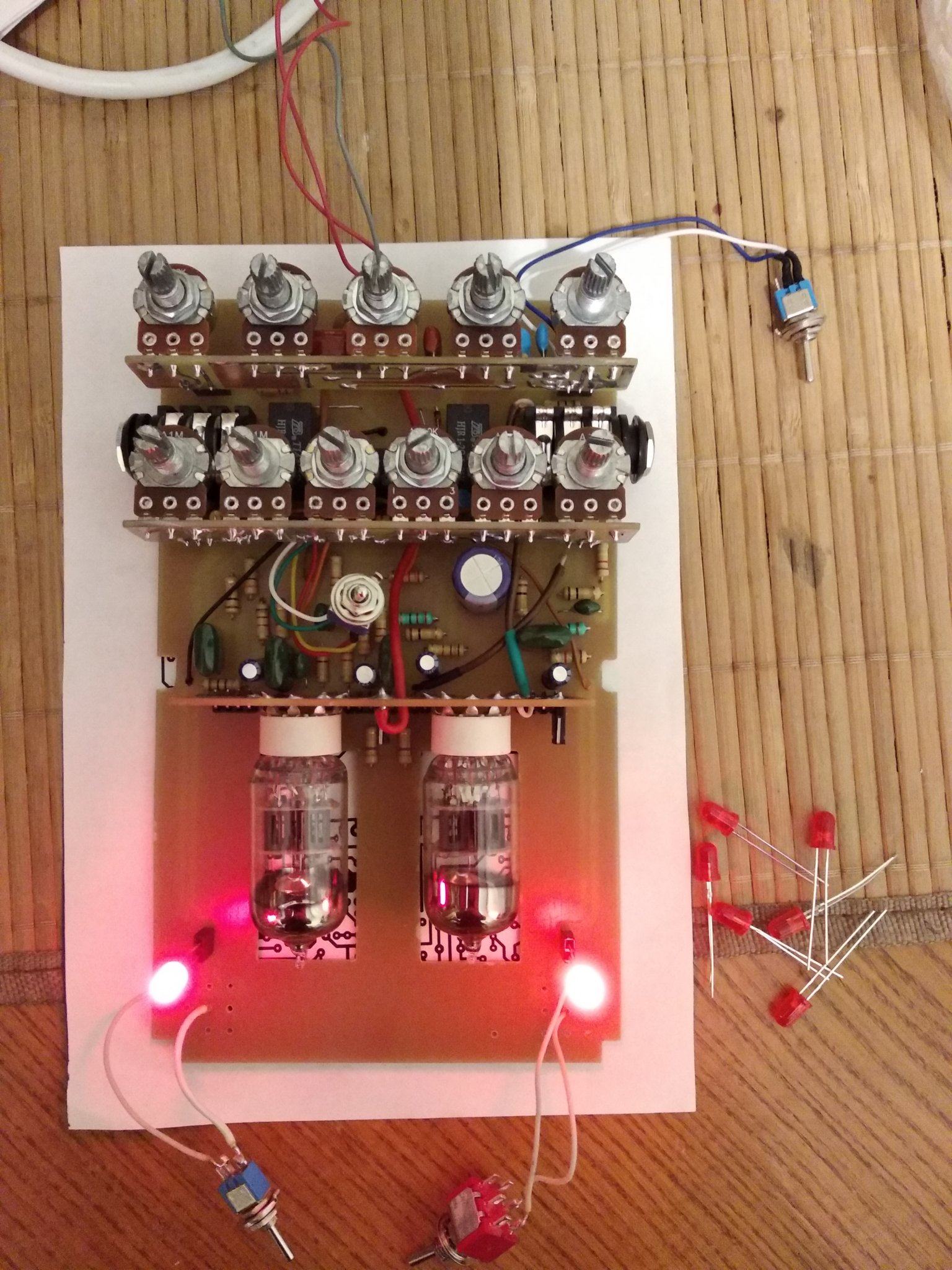

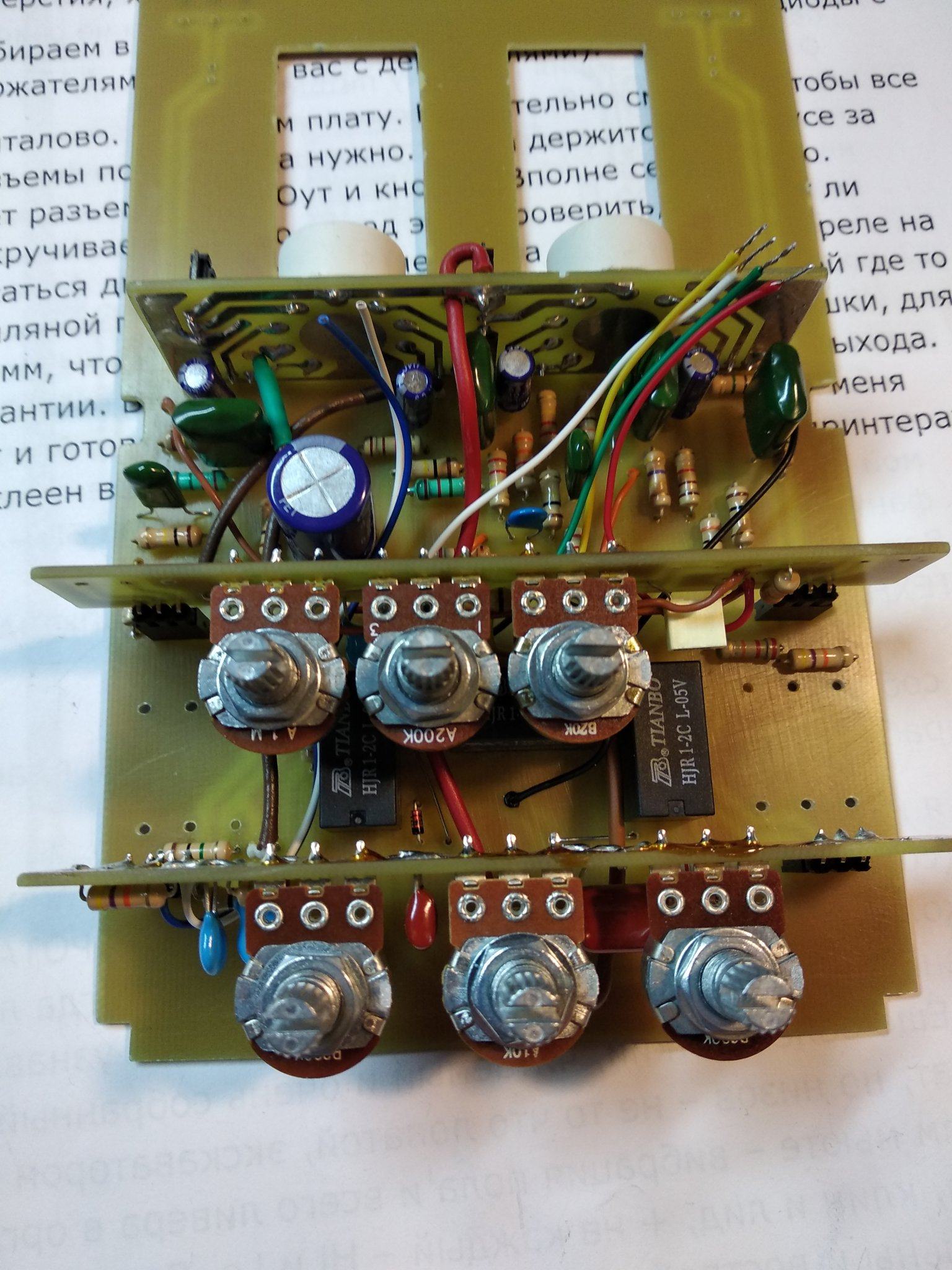

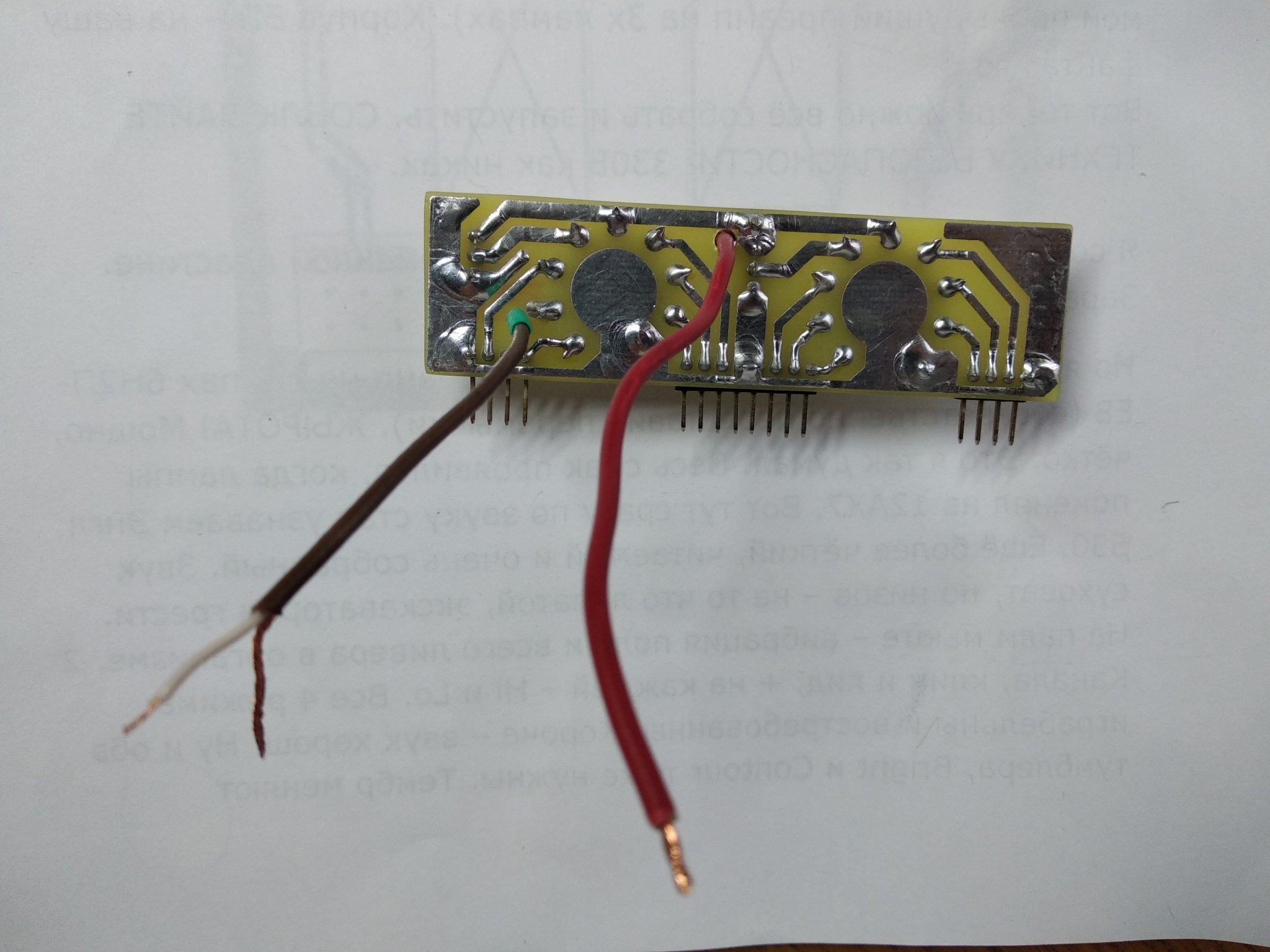

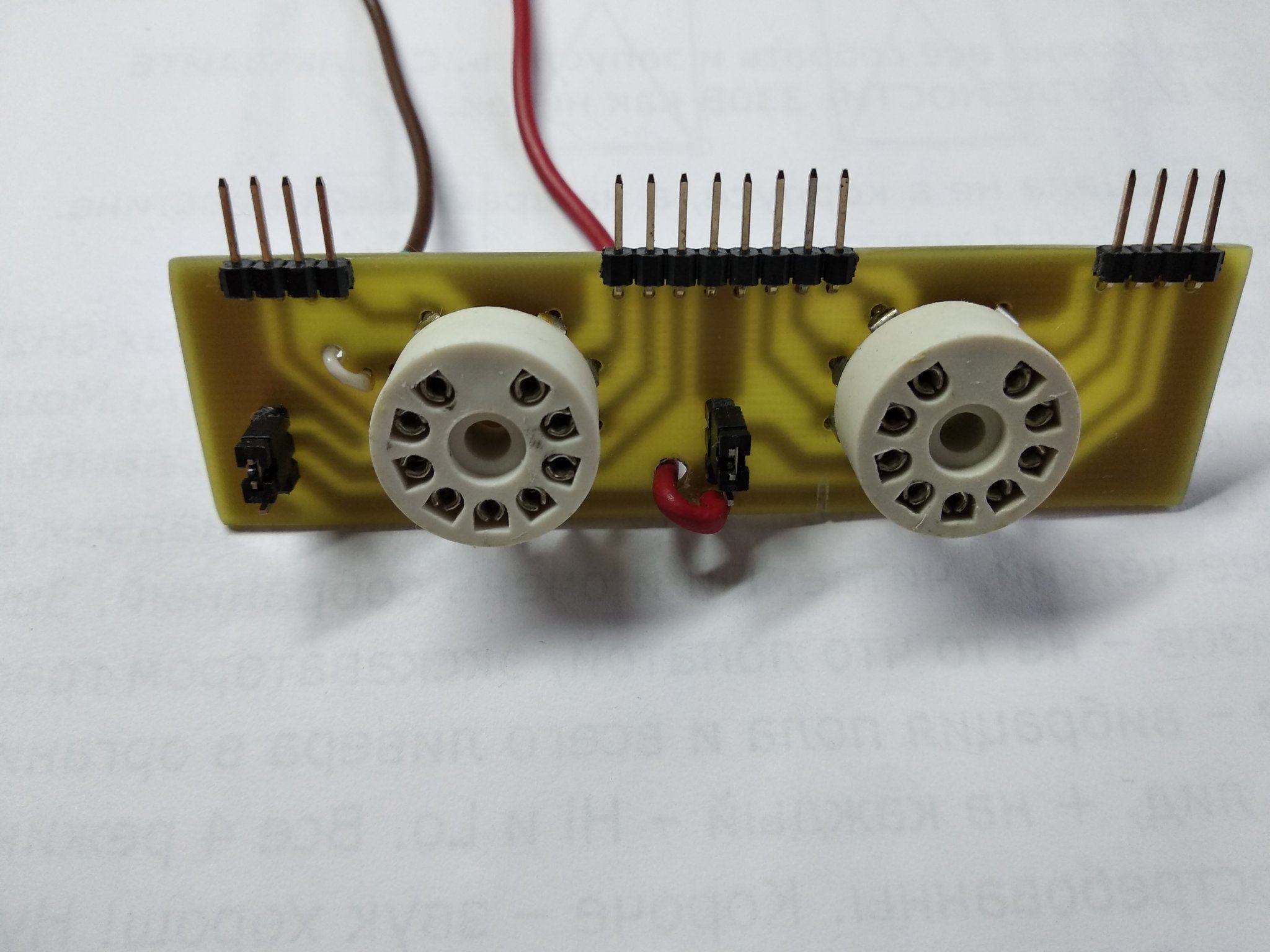

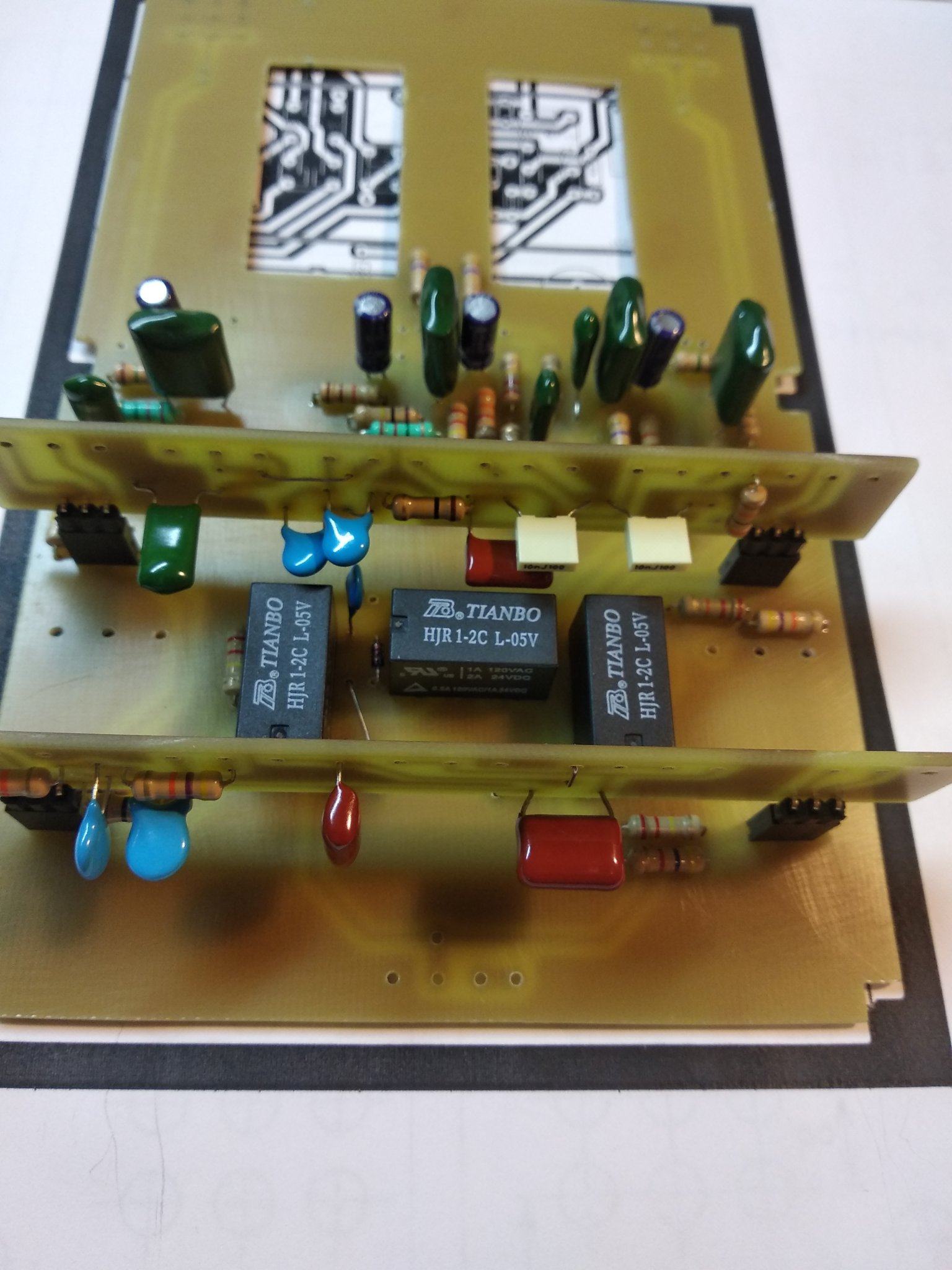

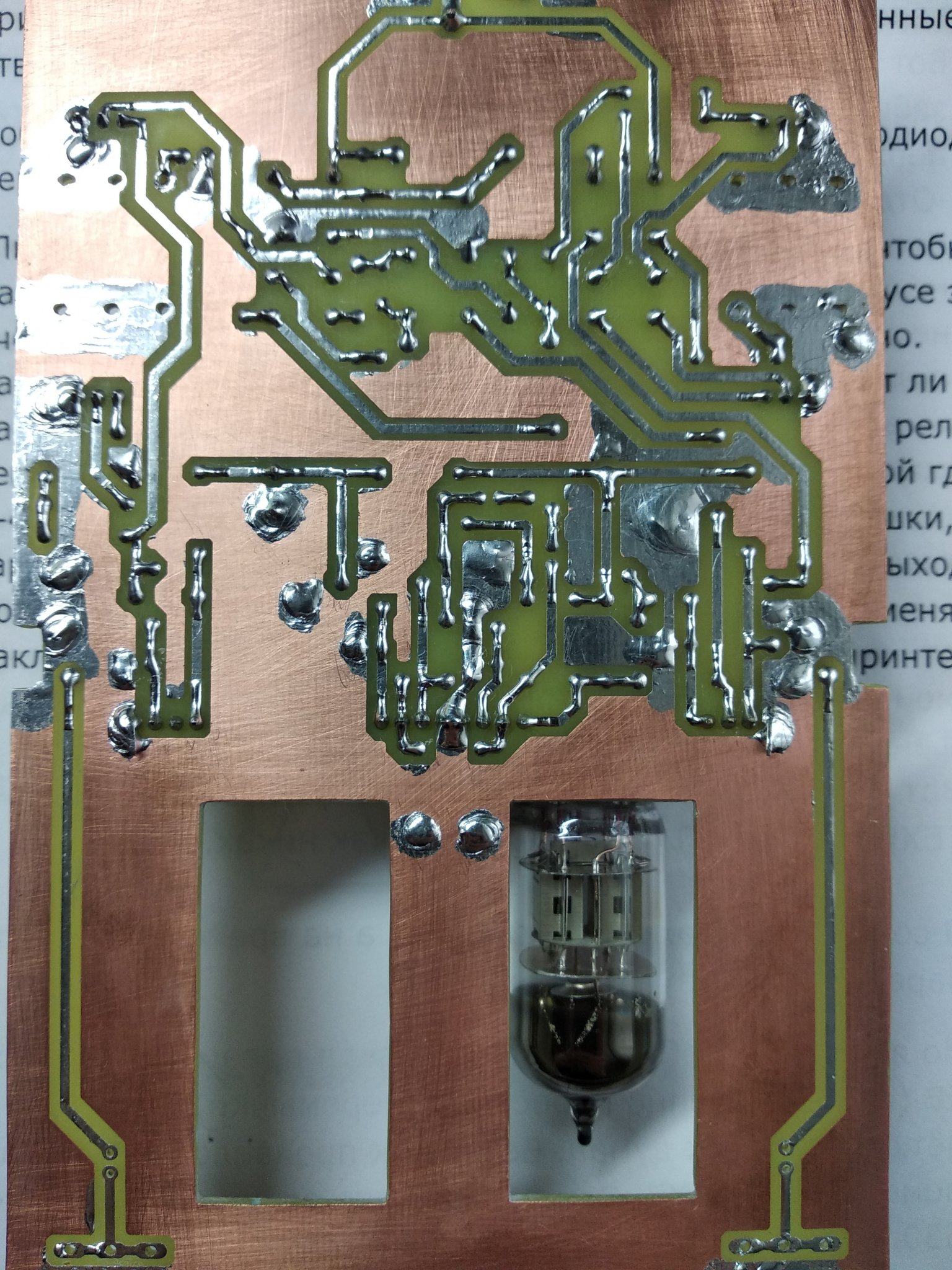

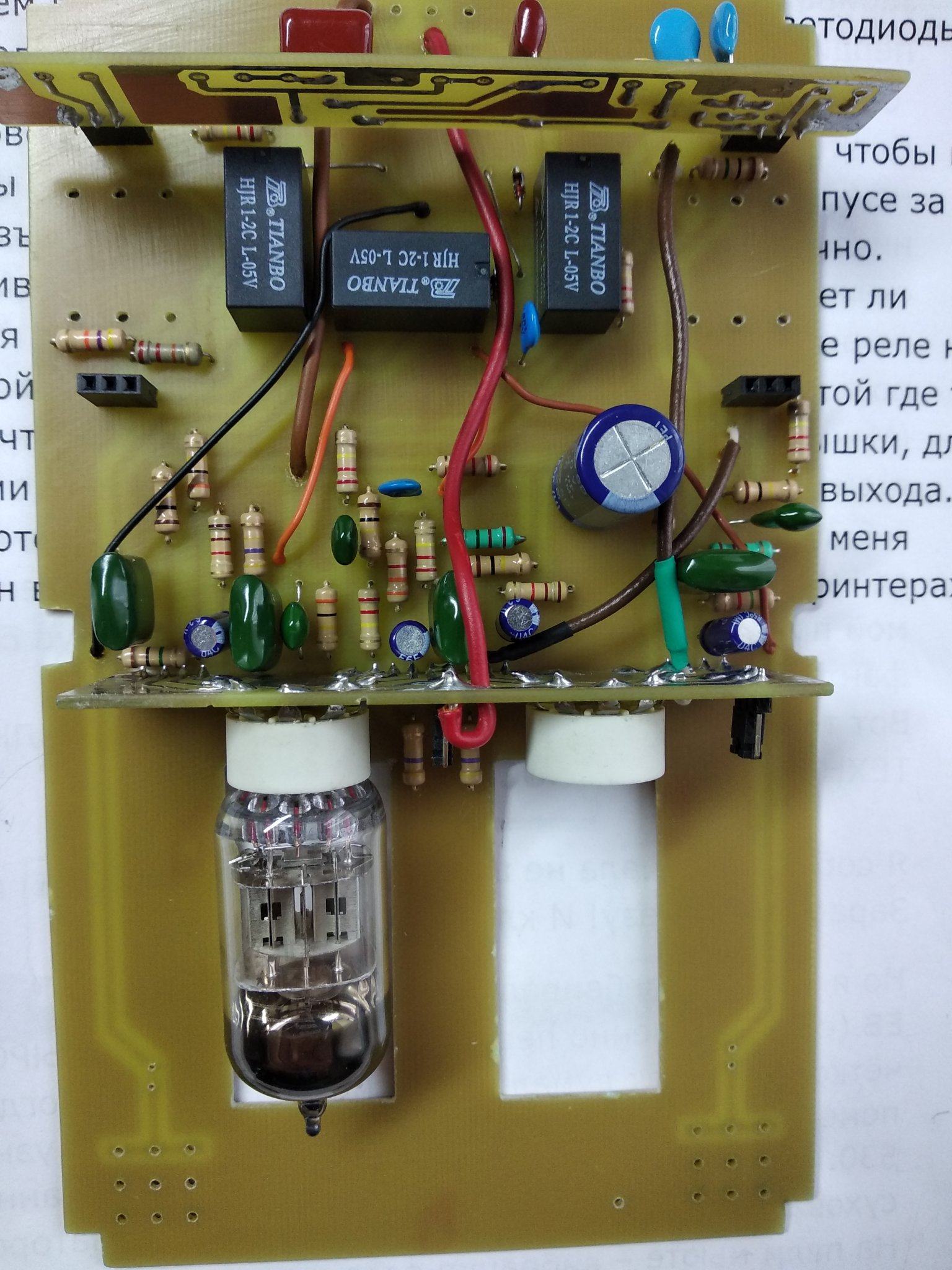

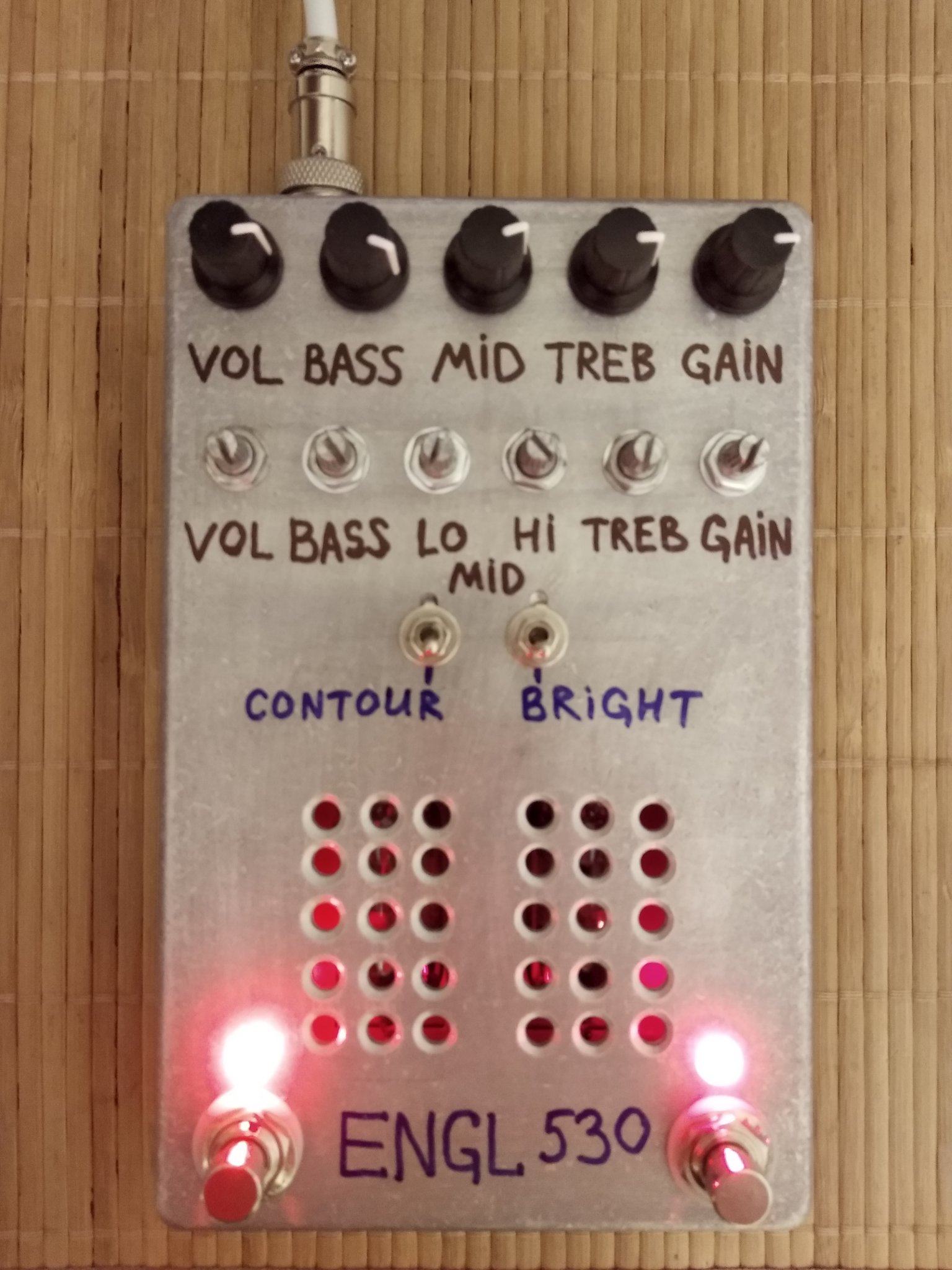

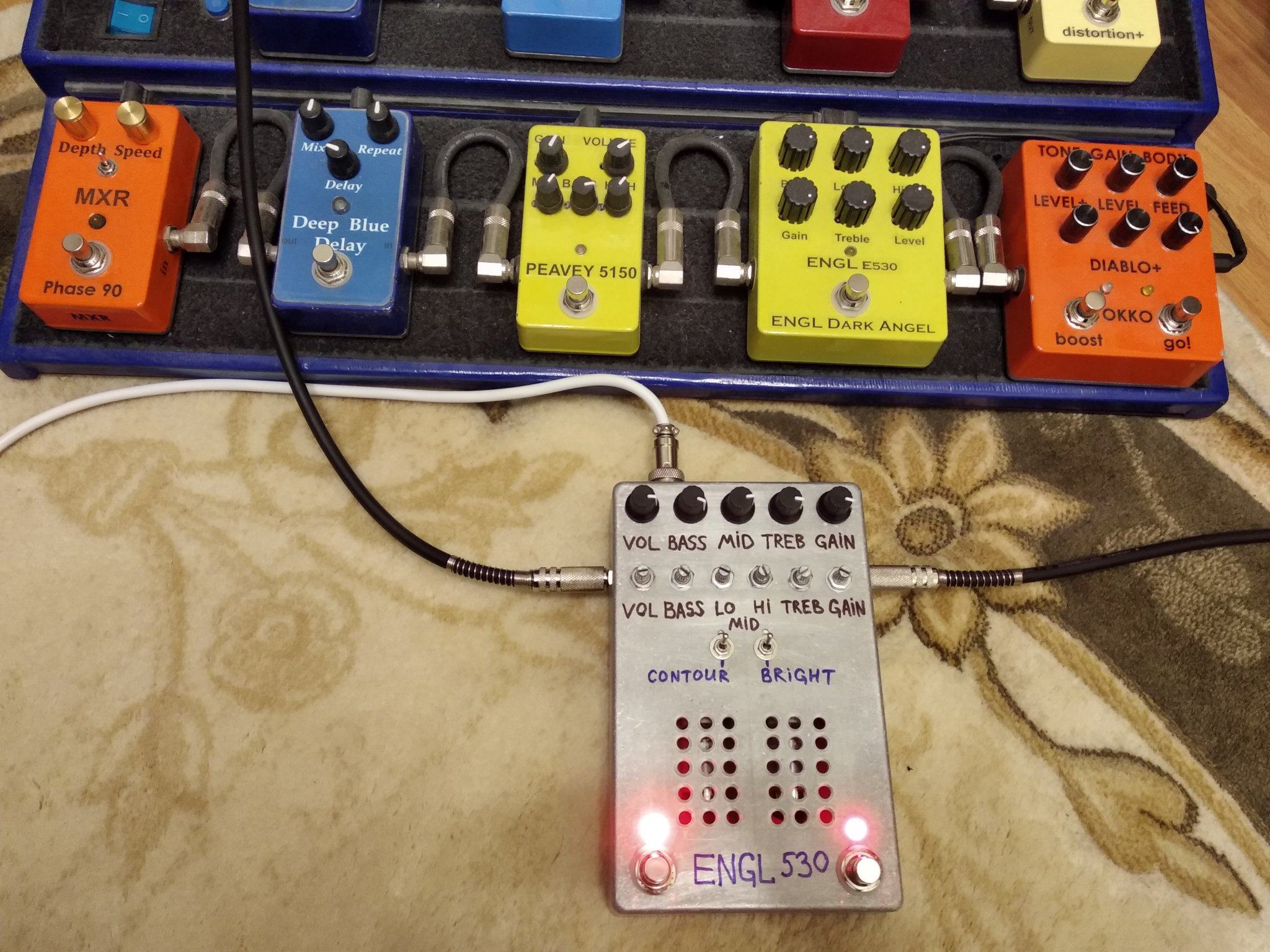

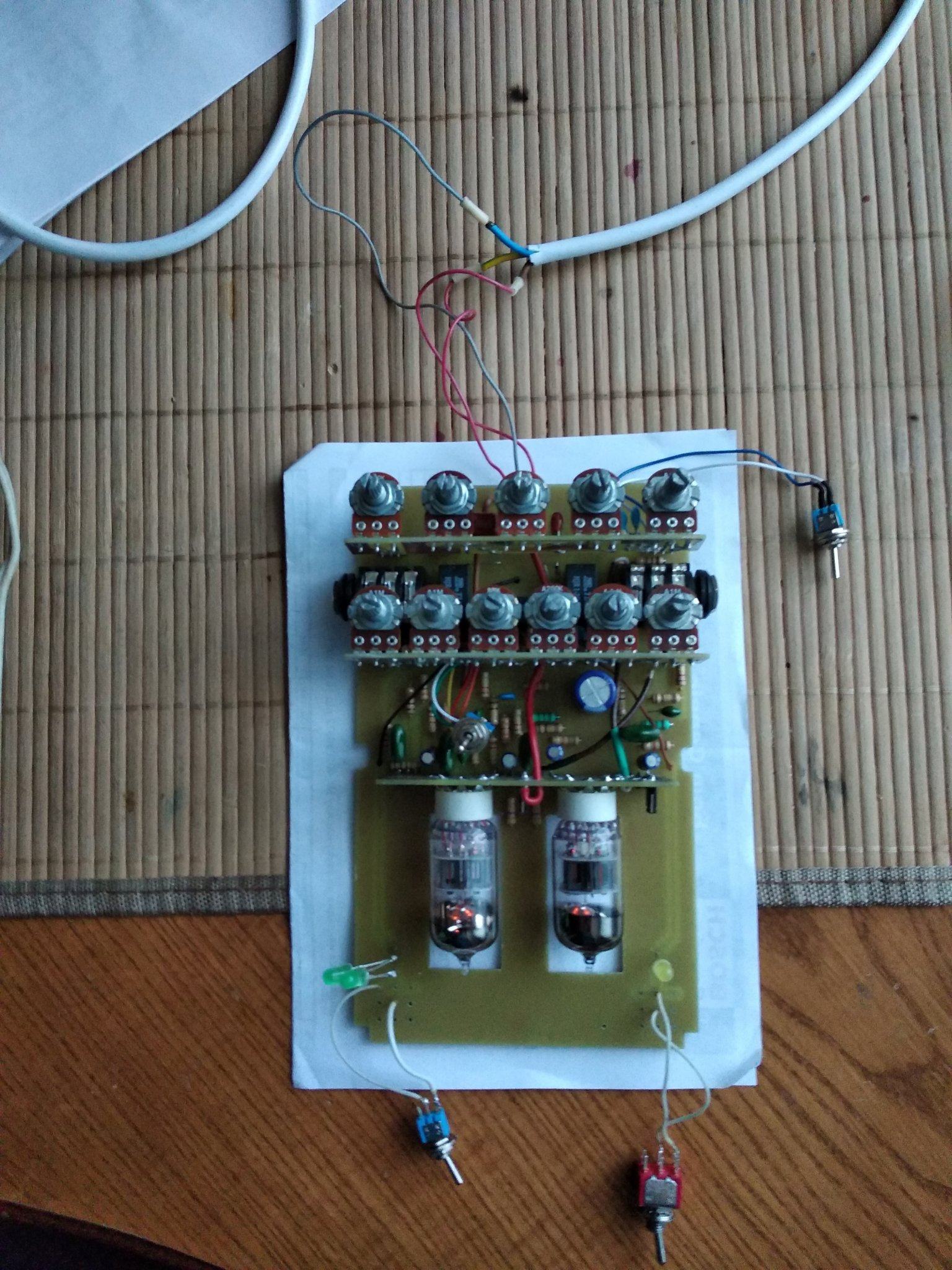

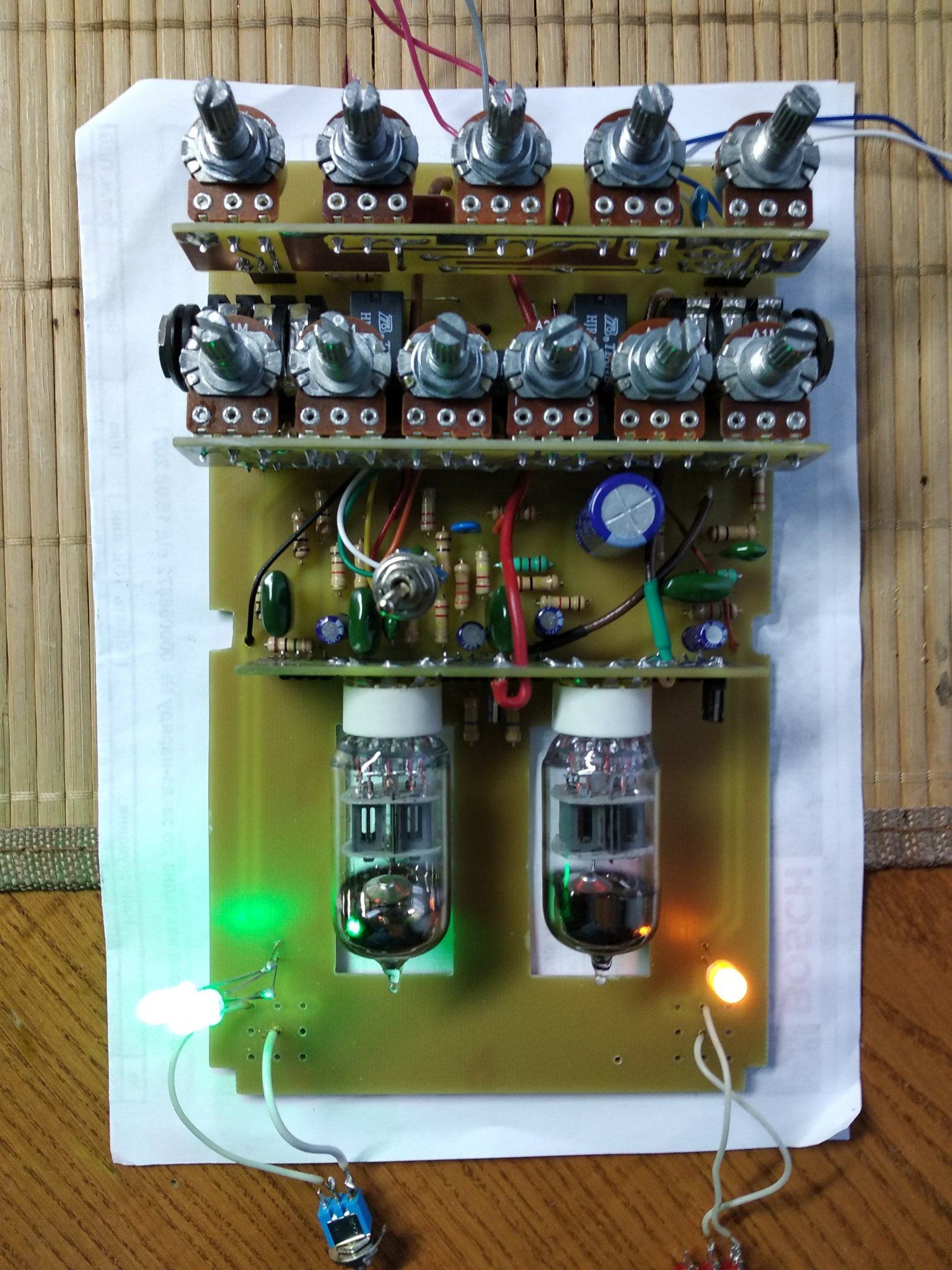

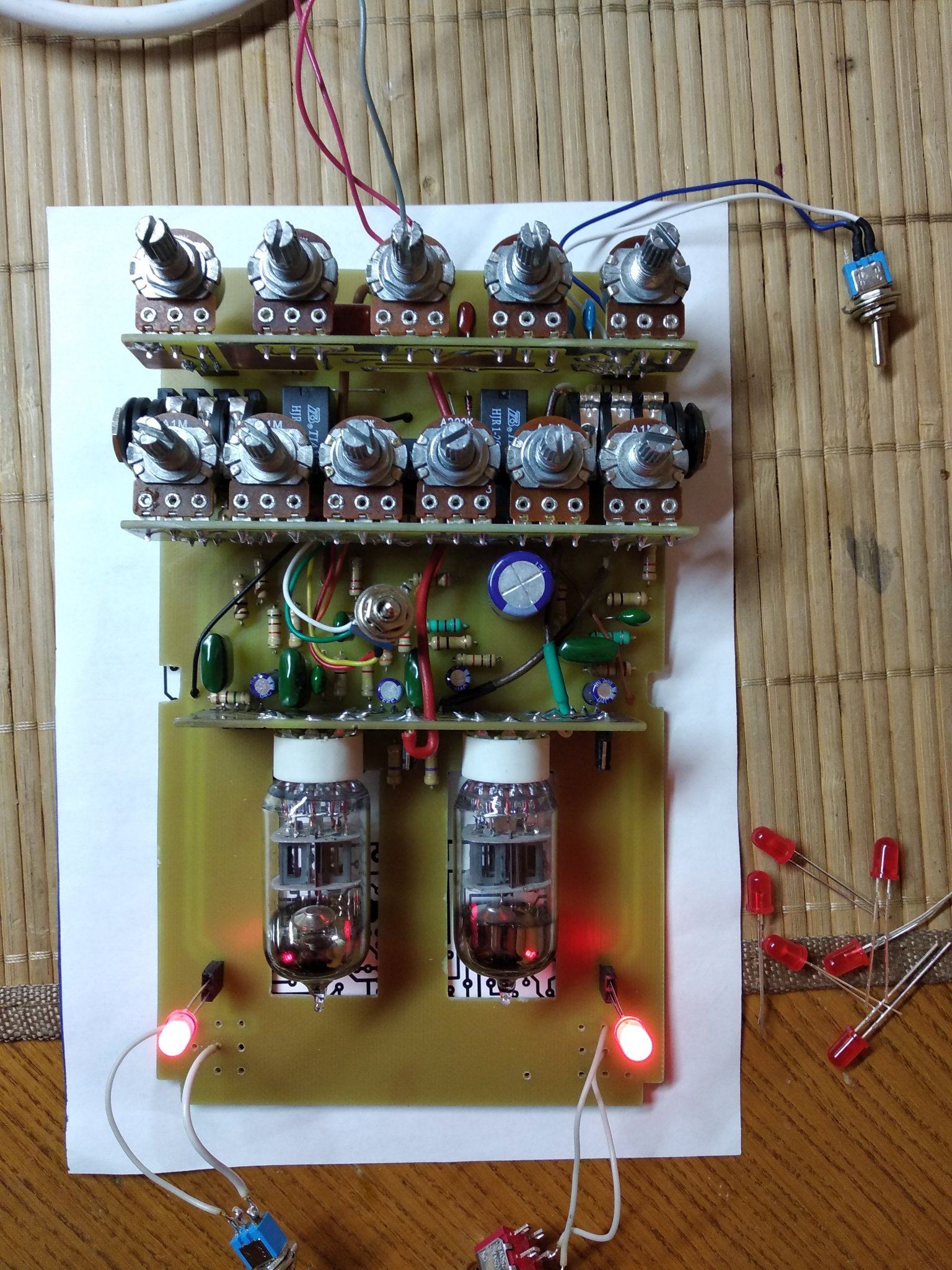

И ещё пару фоток
