В общем я в глобальном охренении. Нужен слаботочный двухполярный блок питания на 2х12В.
Беру транс с вторичкой 2Х15В, делаю мост получаю на фильтрующих кондерах где то 2х25В постоянки. Внедряю 7812 и 7912 стабы. На выходе 7812 требуемые +12В, на выходе 7912 получаю -18В. Поменял ТРИ 7912 мелкосхемы разных производителей везде эти гадские -18В.
Про то что распиновка у 7912 и 7812 разная я знаю. Даташиты читал. Подключаю правильно.

Кто с чем нить подобным сталкивался? И если было, то как с этим боролись?

да, у 79хх порядок выводов отличается от 78хх

Bulldozerrr, да, у 79 распиновка другая, не такая как у 78. Сам недавно накололся.

МИнусовые 79ХХ должны быть нагружены. хватает обычного светодиода с резистором.

А вот с этого места поподробнее, ибо в даташитах про это не написано. Сам то я на холостом ходе тестил. попробуем резюки в килоом по выходу впердолить.

Век живи век учись, мативо так!

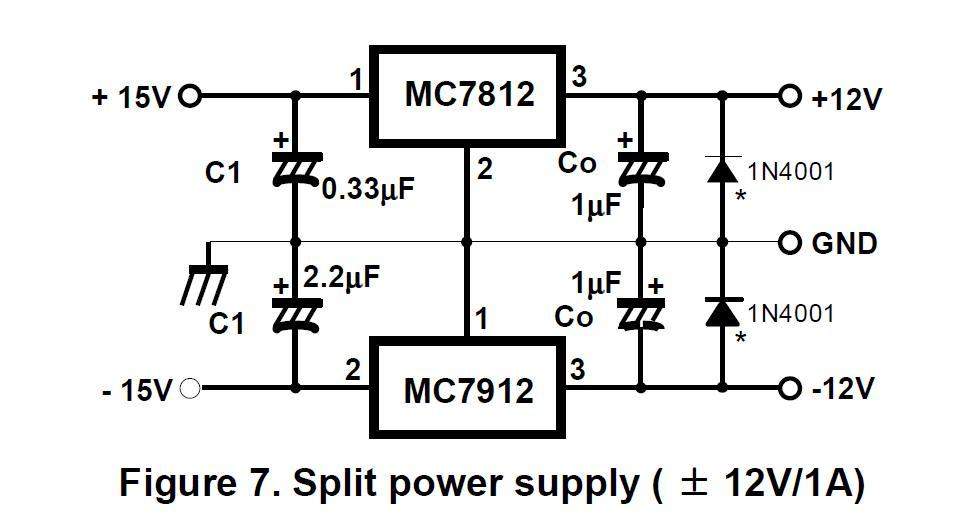

Bulldozerrr, Этот парадокс из-за того что ёмкость электролитов на выходе видимо приличная. "Диодами подопри" как на рисунке. Не ты первый, не ты последний на этом стопоришься. Ну и под нагрузкой мерять надо, резистор на 1кОм повесь и померь.

Bulldozerrr, а если заземленная средняя точка вторички то пойдет..

а то некоторые на искуственную среднюю точку сажают и удивляются отчего не пашет интегральный стаб

так то чтото вроде того должно получиться. нагрузку на отрицательное плечо повесь обязательно.

Большой стартовый ток и кондеры могут дать, они же когда разряженны весьма низкое сопротивление имеют. Бородатый случай сейчас с КРЕНками из китая, и почемута с отрицательными стабами. У КРЕНки просто крышу рвёт при старте и непонятно в какой режим уходит, то в защиту, то напряжение выдаст иное. Буквально недели две назад, так же вот гражданин спаял и вот такая же беда была. В даташите даж подписанно было что при использовании конденсаторов большой ёмкости, установите диоды.

Таки под нагрузкой все заработало, всем спасибо!
Вот неужели нельзя про эту байду строчку в даташит чиркануть.
Подпорка диодами не понадобится, ток нагрузки 50мА максимум.

Я оказался прав?
У отрицательных источников, вообще, странная манера козлить, даже у импульсных, для которых, казалось бы всё пофигу.
