Хочу поделиться историей, как у меня поселился монументальный каб. Ну, начнемс.
Сначала было слово. Потом родился звук. Но звук был не таким, как мне хотелось. И возомнив себя создателем, решил сваять кабинет для дома, чтобы всё было правильно и красиво. Многие часы были проведены за изучением данного вопроса: конструкции, объемы, размеры, влияние энтого самого объема, в зависимости от выбранного динамика и т.д. Выбор мой пал на динамик Eminence Legend V128, т.к. на домашней громкости отдача по низам начинается с чуть меньшей громкости, по сравнению с винтажом 30 (о чем я в дальнейшем удостоверился, сравнив их оба).
Отмониторив размеры кабов почти всех мировых лидеров, пришел к выводу, что все они плавают в пределах от 40 до 60 литров. Это касаемо только закрытых кабинетов. И никакой логической связи с конкретным динамиком не нашел. Каждый лепит так, как ему нравится. Вот и я поступил так же.
Лирическое отступление.
С деревом работаю уже лет 25, знаю как заставить его слушаться. И гитары делал разные. А работаю инженером конструктором. К чему всё это? Да к тому, что пытливый мозг решил не идти по стопам всех остальных, а сделать что то своё. Из этой каши и получилось то, о чем поведаю далее.
Тем, кто хочет таскать кабинет на репы, можно далее не читать вовсе, так как девайс получился воистину монументальным, 4 тонны с гаком. Или чуть более. Тяжелый в общем. Но я и задумывал его чисто для домашнего пользования. Ввиду того, что маленький дитёнок дома пока лишь частично разделяет мою любовь к звучанию энглов и мясобугов, то хотелось, чтобы даже на ночной громкости звук был собранным, плотным, глубоким. Вот для этого и нужен вес самой коробки.
«Тяжесть, это надежно. Даже если не выстрелит, то всегда можно врезать по башке»….
Нарисовав в 3D все что мне нужно, получил точные размеры и приблизительный внешний вид ящика.
Объем его (внутренний) вышел 47литров. Гуд. (забегая вперед скажу, что если уменьшить глубину на 5см, от выйдет 40л.)
Заказываем у Ерасова динамик, резиновые ножки, блестючие уголки, ручку и разъем. Платим за это 7180р.
А почему же он такой тяжелый? Да потому, что конструкция нестандартная. С одной стороны, я упростил изготовление себе, но с другой – вес вырос конкретно. Выбрал фанеру 18мм. А так как продают её целыми листами 1575х1575мм, то решил не экономить. Ящик получился двухслойным. Это охренительно прочная конструкция и не имеет снаружи ни одного самореза.
Едем в Леруа, берем лист и там же его кромсаем по размерам:
424х298 – 2шт. – боковая внутренняя.
408х298 – 2шт. – верх и низ внутренняя.
480х355 – 2шт. - верх и низ наружная.
424х355 - 2шт. - боковая наружная.
444х424 – 1шт. – Передняя стенка.
440х420 – 1шт. – задняя стенка.
Уходит бОльшая часть листа (где то 2/3), на 2 кабинета не хватит, ну и ладно, всё равно лист покупается целиком.
Докупаем саморезы, забивные спец гайки м4 для дина, всякие шаёбочки, баллон черной матовой краски и клей ПВА Момент столяр. Отдаем еще 1800р.
Шерстим интернет в поисках, чем обтягивать каб. По слову «толекс» - только буржуйщина. Кожзам – только двери. Правильно искать – винилискожа. Хрен выговоришь. Находим, едем, берем. 2м погонных. Ширина 1,4м, хватит на 2 каба. Расстаемся еще с 1100р.
Предварительно составил распиленные дрова так, как потом будет всё собираться. Подходит.
В передней стенке делаем отверстие ф283мм. По горизонтали (размер 444мм) – по центру, по вертикали (размер 424мм) – на 10мм ниже центра. Таким образом получаем кабинет несимметричный. Ширина на 20мм больше высоты. И динамик ниже центра на 10мм, что в сумме предотвращает появление стоячих волн внутри коробки.
В задней делаем отверстие по центру ф24мм и по периметру на расстоянии 9мм от края ф4,5мм.
Оккупируем балкон и начинаем колдовать.
Для чего двойные стенки?
1. Торцы внутренней коробки – для прикручивания передней и задней стенок.
2. Для того, чтобы снаружи не было ни одного самореза.
3. Ну и сборка в разы легче и быстрее.
К передней стенке примеряем динамик и размечаем отверстия для его крепления. Сверлим насквозь сверлом 4,2. Им же сверлим отверстия по периметру на расстоянии 9мм от края, чтобы потом через них прикручивать переднюю стенку.
С внутренней стороны отверстия для крепления бублика рассверливаем сверлом ф6 на глубину 10-12мм и забиваем спец гайки. Гайки лучше забивать, праедварительно вкрутив с лицевой стороны винт М4, чтобы не было перекосов.
Любуемся.
Размечаем и сверлим все 4 внутренних стенки ф4,2мм. Делаем зенковку изнутри под головку самореза. А для скручивания стенок меж собой – зенковка снаружи. На фото всё видно.
Собираем внутреннюю рамку на саморезы 4,2х50, промазывая всё клеем. Уходит 12 саморезов. Нужно, чтобы они утонули ниже плоскости фанеры.
Главное – ровно выставить.
Дальше всё еще проще: мажем клеем, прикладываем боковину наружнюю с отступом от заднего торца 18мм. Я просто подложил заднюю стенку, чтобы получить точный зазор. И изнутри саморезами 4,2х32 прикручиваем наглухо. Естественно с клеем. Аналогично – верхняя и нижняя наружные стенки. Уходит 36 таких саморезов.
И, промазав клеем торцы фанеры, прикручиваем переднюю стенку. Саморезы 4,2х50 – 16шт.
Видим это!

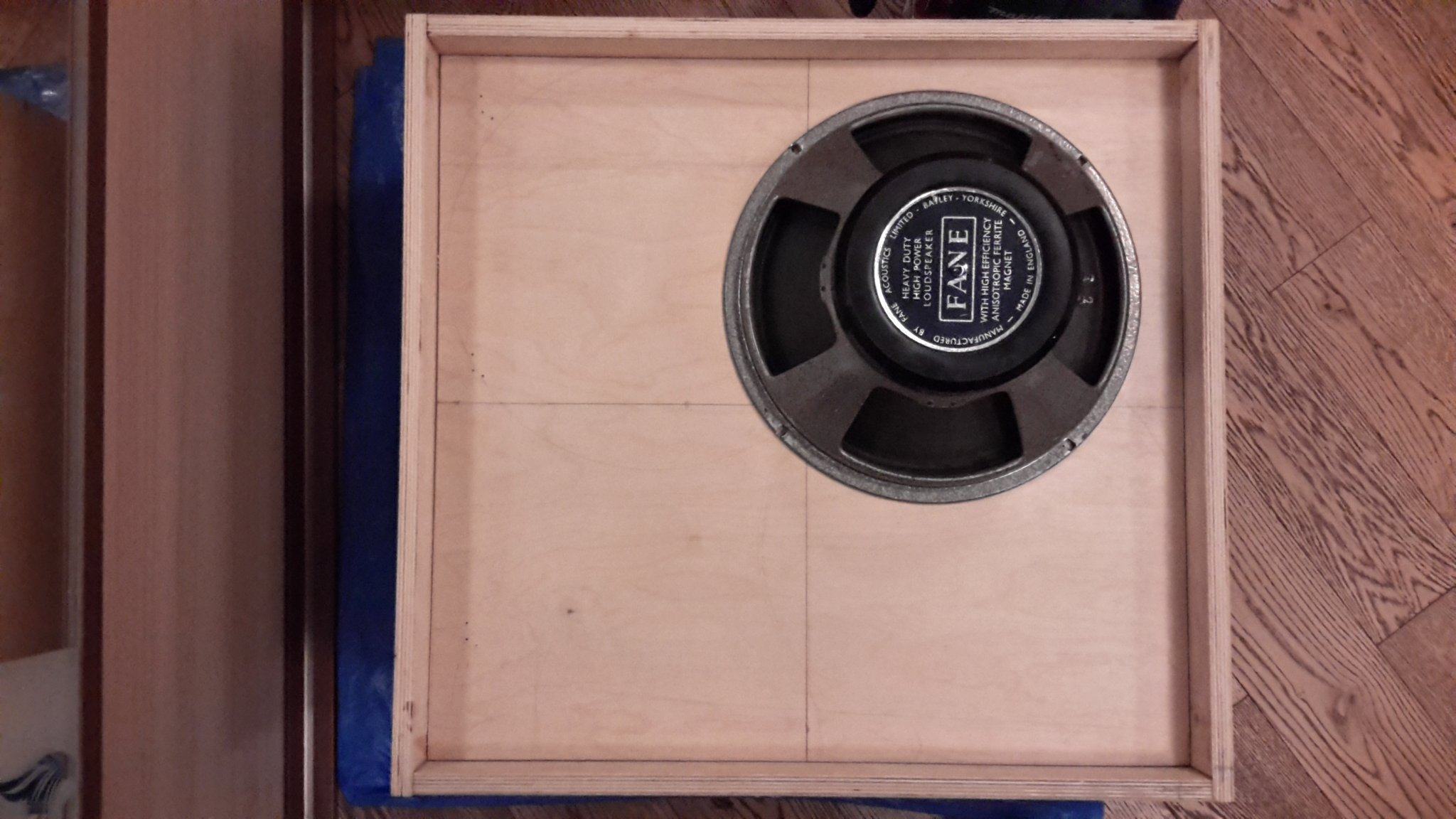

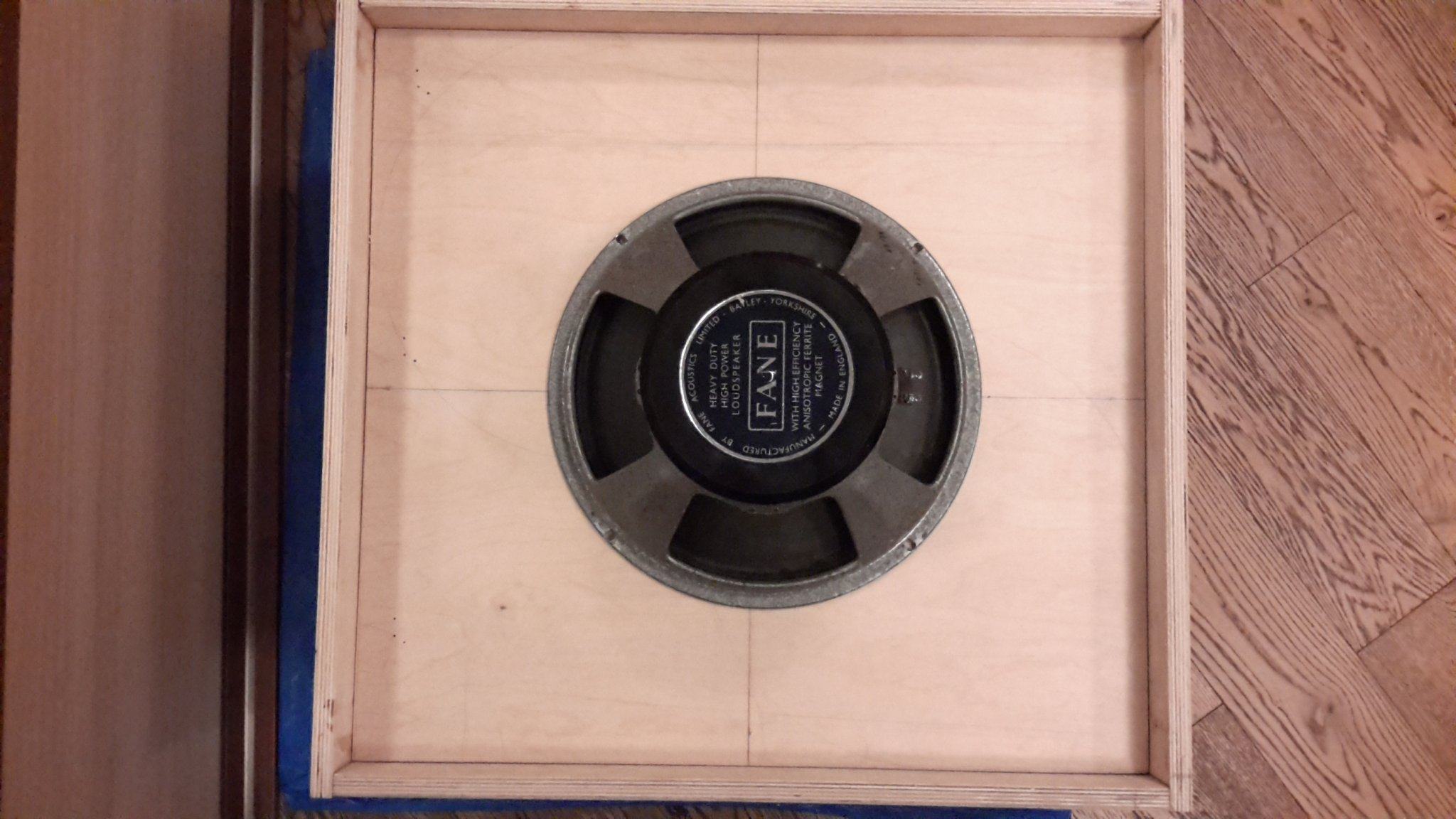

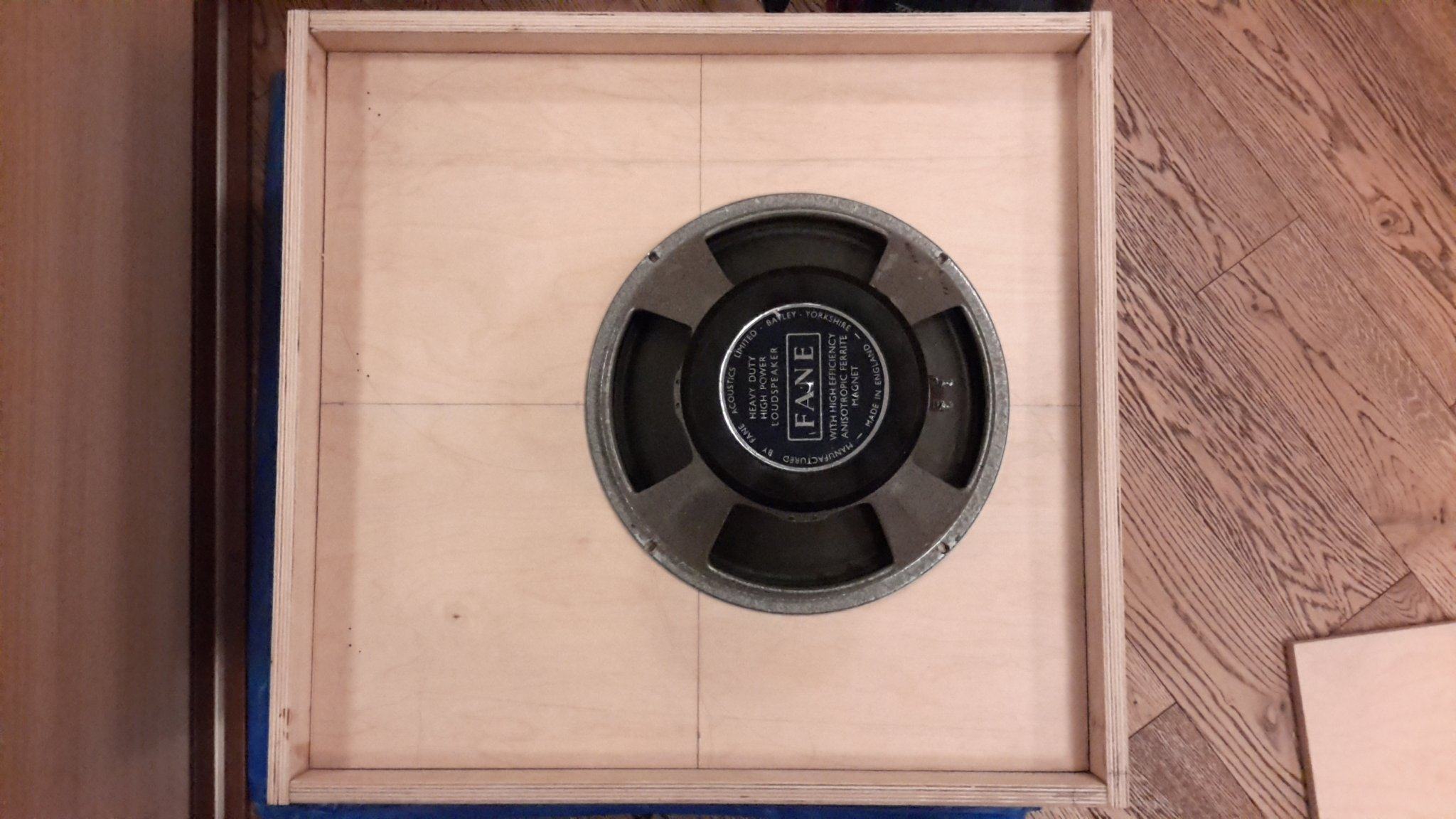

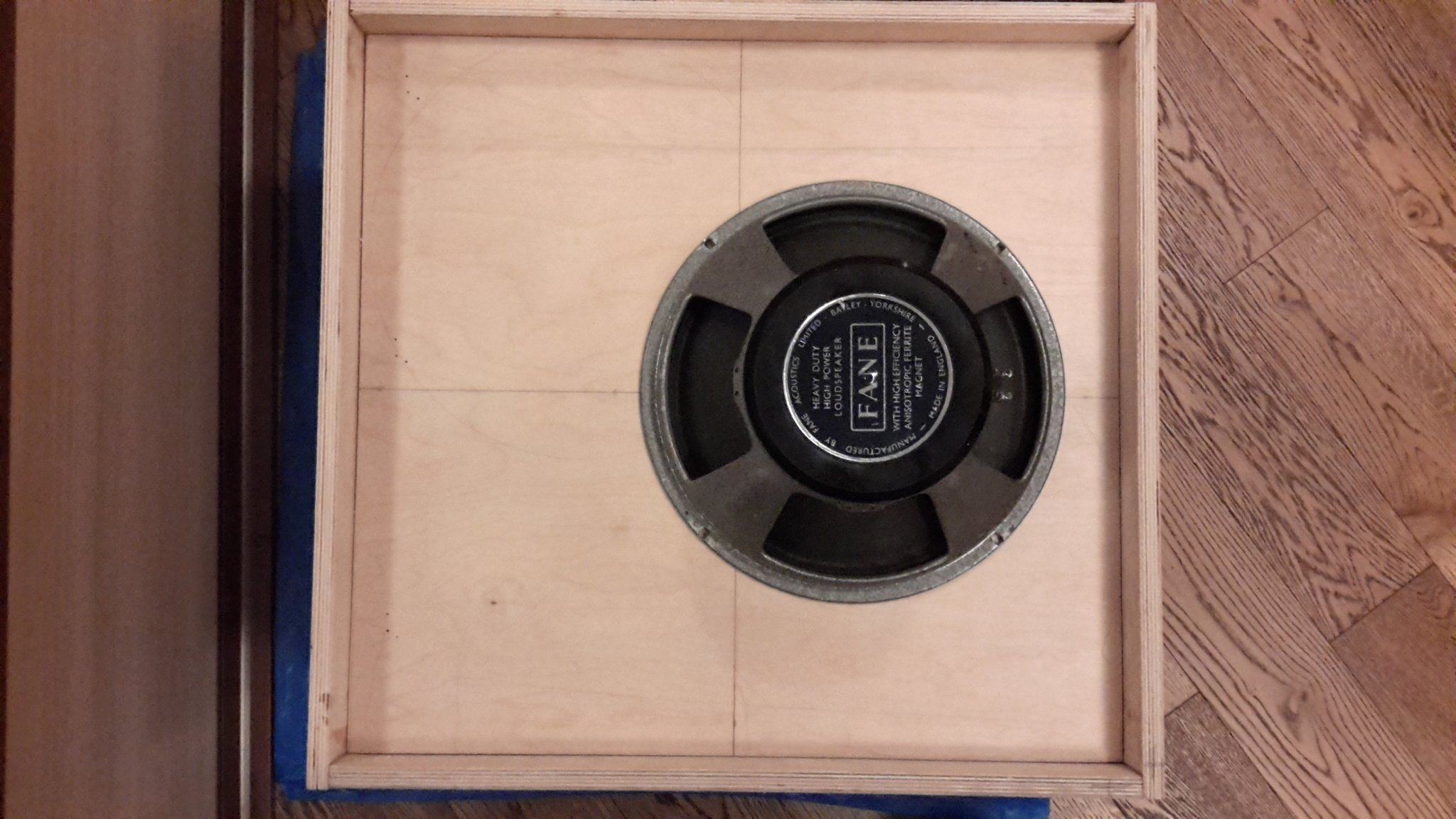

Передняя стенка получилась утоплена на 20мм. Поставил я динамик, чтобы проверить, как всё подходит. Оно подходит. И фото в сравнении с Гавриком 8.
Далее конструкция походит жесткий нормо-контроль.
Одобрено!
Скругляем все углы R12мм. Я делал ручным фрезером с радиусной фрезой (вот где пригодилось отсутствие саморезов снаружи). Доглаживаем наждачкой. Материмся (обязательно, иначе будет не ТруЪ) из за количества пыли и опилок на балконе. Жена это всё видит и тоже матерится. Вот теперь «Труъ».
Красим переднюю стенку черной краской с заходом на боковые грани.
Теперь можно и обтянуть каб. Кусок 2м х 46см.
Клеить начал с верхней грани. Много ПВА. Долго и муторно. На нижней грани получилось «внахлест». По металлической линейке прорезаем 2 слоя вместе. А потом заворачиваем всё внутрь. Как обтягивать – на ютубе много видосов. Шпатель пригодится, чтобы отрезать лишнее, завернутое внутрь. Резал всё строительным ножом.
Оборачиваем заднюю стенку, с заходом кожи на внутреннюю грань где то 4-5см.
Прикручиваем к ней панельку с разъемом и припаянным проводом. Лучше большого сечения. Я использовал аккустические провода сечением 2,5. Нужно сделать такую длину провода, чтобы после установки динамика он висел в воздухе, не касаясь нижней стенки и не дребезжал внутри.
На втором конце провода клеммы под динамик.
Прикручиваем заднюю стенку. Используем саморезы с прессшайбой 4,2х32 и кузовные шайбы. Всего 16шт.
Стенка садится очень четко и плотно. Герметично, хоть воду наливай.
Теперь ручка для переноски. 2 отв ф5,2 в верхней стенке. 2 винта в потай М5х60. Изнутри гайки с фланцем. Для надежности на резьбу мажем ПВА, чтобы гайки от вибрации не открутились.
Теперь уголки блестящие, ножки на саморезы с прессшайбой 4,2х32.
Ставим бублик и решетку через втулки длиной 15мм. 8 втулок. (я использовал заклепки резьбовые впотай). Решетка у меня была. Загнул края внутрь по 13 мм. Ровно и красиво.
И завершающий элемент – логотип. Делал методом травления из алюминия. Получилось не айс. На днях переделаю.
Вот на этом процесс изготовления можно считать завершенным.
Теперь – тесты. Включаем – наслаждаемся. Да, с объемом я не ошибся. Прошу учесть, речь идет только об этом динамике, т.к. с другим результат может быть совсем иным.
Много низов, но они не бубнят, не пердят. Очень упругие и динамичные. Прекрасно слышно верхнюю середину. Да и вообще всё прекрасно. Из-за своей монументальности, вибраций на самом корпусе немного, поэтому динамик отдает всё, на что способен. Очень хорошо звучит на малой громкости. Сравнивал с кабинетом от АМТ с винтажом 30. Мой мне понравился больше. Подключал как к AMT Stonehead, так и к ламповому аппарату.
Вот и всё. И стал у меня тот звук, который я хотел слышать. Надеюсь, данное небольшое руководство поможет кому-нибудь сделать свой кабинет для дома.
Всем прекрасных звуков!
Добавление.
Переделал лейбу.
Также записал небольшой кусочек на чистом звуке. Да, руки кривые, знаю, но звук понять можно.
Как писал: Гитара - ESP LTD LTD MH-350NT c EMG 81/85 - AMT Stonehead. В петле ревер от AMT - мой кабинет - микрофон Audio-technica mb2k - Roland quad capture - кубейс. Барабасы - EZDrummer, Бас - Yamaha BB 415 через преамп Hartke Bass Attack прямо в комп. Никаких обработок не делал. Дабл трек со 100% разведением влево - вправо.
Так и не удалось записывать в тишине. Работал телевизор, гонял по комнате ребенок, но что то всё же получилось.
P.S. Сейчас в этом кабе живет Fane Medusa 150. Гораздо интереснее всех других динов, что я слышал. Именно в кабинете 1х12.
