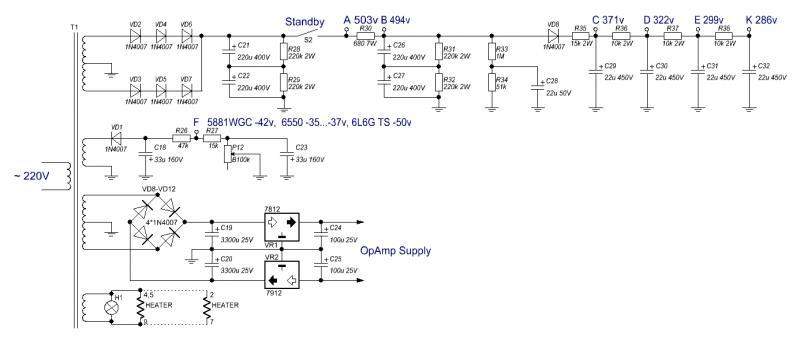

tiretrak, а блок питания на анодную нагрузку будешь разводить мостом? На схеме же полупериод. И, думаю, на готовой плате так же полупериодное выпрямление.

так ведь последовательно две обмотки уже 30 будет.стабилизаторы не будут греться?
а поступить умно  - можно поподробнее?))

У тебя ДВА плеча стабилизации. Посему делать как я указал. На стабы придет по 20В примерно. Смотри оригинальную схему, там четко указано сколько и куда.

На счет накала - поставить пару стабов после моста на радиаторе. Оттуда развести на накал мелких ламп. Можно типа LM317, чтобы получить 12.6В (резистор 2.2к, обратный диод обязателен). Фон снизится достаточно ощутимо. Пару ламп на плюсовой, пару на минусовой стабы. Если бы не было ОУ в схеме, то можно было бы питаться только от одного стаба коммутации.

tiretrak, ошибки в снятой на гтлабе схеме?? или ошибк ив плате что купил?

по ходу с трансом промах. на схеме вроде два по 360 нада а у меня транс на одну 370 обмотку
подскажите какое тут напряжение обмоток:

tiretrak, пойдет, еще просядет под нагрузкой

не понял .

tiretrak, не ленись, почитай чего-нибудь! Вот, например http://www.cqham.ru/pow2_15.htm
... если с блоком питания такие проблемы,  то как же дальше...

опыта мало. я предполагал что по кранку инфы больше будет.типа как готовый конструктор.а тут засада

Везде обман Пойдёт твой транс с диодным мостом. С этим сам должен разобраться - элементарно, Ватсон! - иначе лучше нанять дедушку-телемастера

... и добавил:

найди отличия (Ссылка на вложение)

спасибо.но чет как то все просто)
вопрос - почему кранк не сделал так же и не удешевил стоимость производства ,выкинув половину обмотки ? тут одна обмотка на 370 а в оригинале их две по 370.
