горит анодный резистор.
поменял. все электролиты в питании.
прозвонил тестером все резисторы.поменял тот что горит.все равно,включение и через минуту дымок.
где копать?
отпаял оконечник.
отпаял средний провод от накальной обмотки(поднятие накала).результата нет.
на анодной обмотке с транса выходит 2 по400в .после диодом показывает 570в.(раньше было 505в)

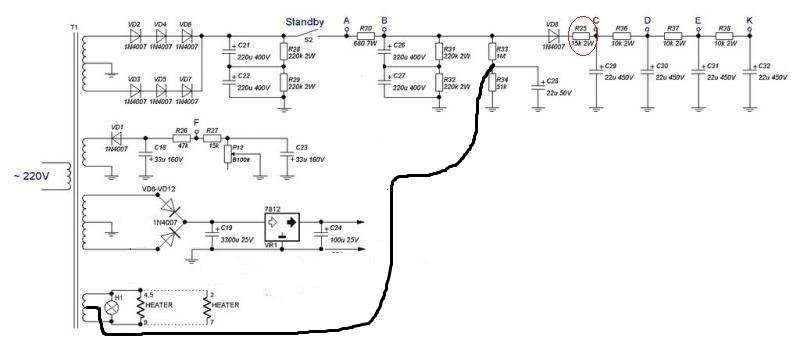

DatoG, а что это за чёрная линия нарисованная от руки на твоей схеме? Это ты сделал стенд для сжигания резисторов?

черная линия это я дорисовал как в кранке поднятие сделано.на схеме не было этого
пардонте .не туда нарисовал.поправил

А припаял тоже не туда?

припаян верно.
речь пр оригинальный кранк революшн который работал.

Ищи "холодную" пайку в БП или обрыв дорожки. У меня когда то был в ремонте подобный косяк.

спасибо

Через резистор идет ток намного больший чем должен идти, вот он и перегревается. Ищи замыкание об землю или лампа какая не исправная в преде, а скорее всего ошибка в монтаже.

без ламп запускаю пока.пока не нашел причину

DatoG, он на платах собран? Есть возможность блок питания отпаять от схемы?

это оригинальный кранк.на платах.
питание там на одной плате.

DatoG, ну тогда да, следуй совету runing. Смотри внимательно, попробуй пошатать элементы.

да какой шатать.дым от резистора идет. там на нем даже олово плавится.можно просто пинцетом вытащить

да какой шатать.дым от резистора идет. там на нем даже олово плавится.можно просто пинцетом вытащить

  Так ты шатай когда оно выключено и всё остынет, а не под напряжением.

У меня было то же самое. Резистор просто отпаивался и выпадал. Проблема была в одном из электролитов, которые включены последовательно.
Контактная площадка одного из выводов электролита из за холодной пайки постоянно искрила и выгорела полностью. Соответственно в том месте не было контакта.
