По просьбе камрадов выкладываю немного фоток с описанием, как огламурить самомотанный или старый трансформатор.
  Короче, кризис добрался и до меня, и вместо заказа кошерного ММ для проекта пришлось лососнуть тунца довольствоваться тем что есть. А был у меня старый силовой транс от Урала, который тащемта старше меня.

По похожей схеме можно окультурить любой транс с отверстиями под шпильки. Все довольно просто:

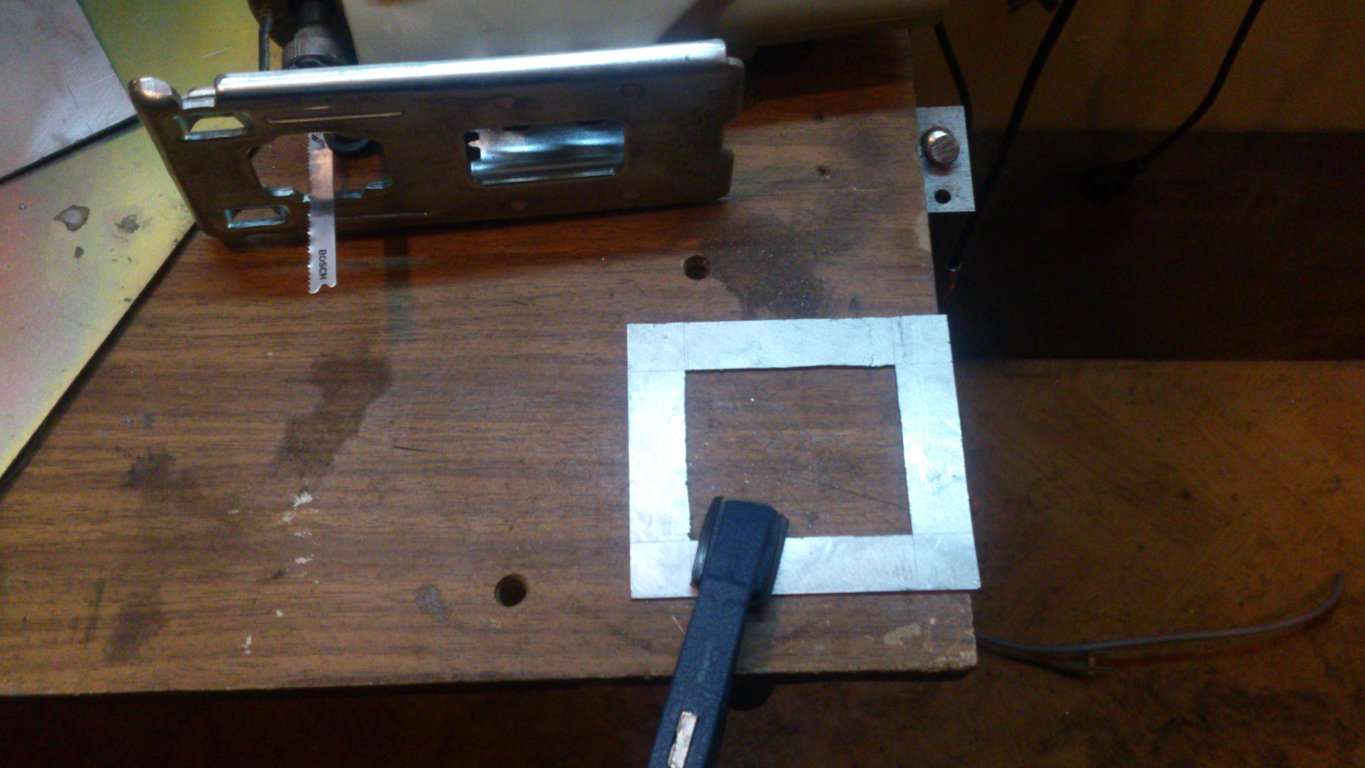

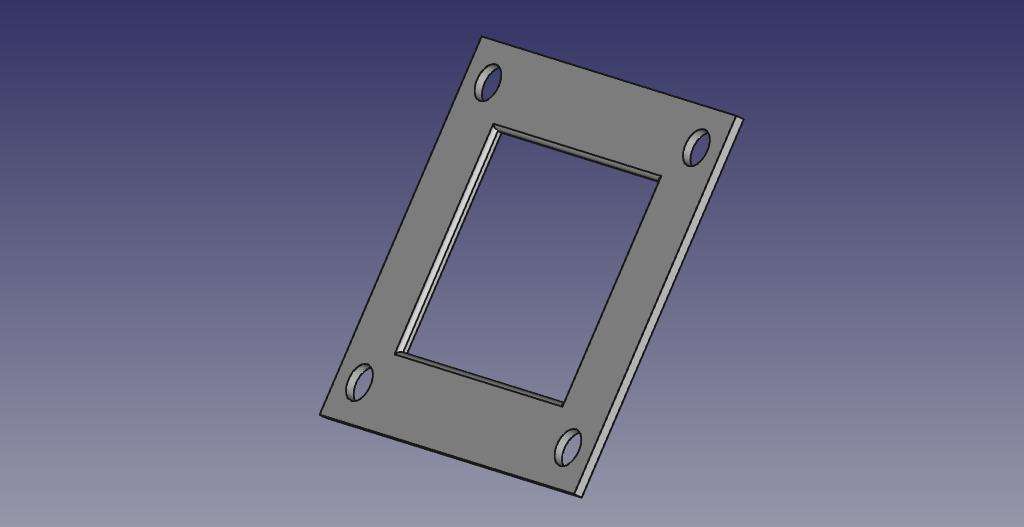

 В размер железа транса из стали 1,5 мм нужно вырезать вот такую деталь. Внутреннее окно нужно выполнить с каждой стороны на пару миллиметров больше окна в магнитопроводе:
 Вырезается грубо лобзиком, затем обрабатывается в размер напильником

 Затем из стали 0,8 мм сделать вот такую выкройку:

И согнуть до получения вот такой детали:

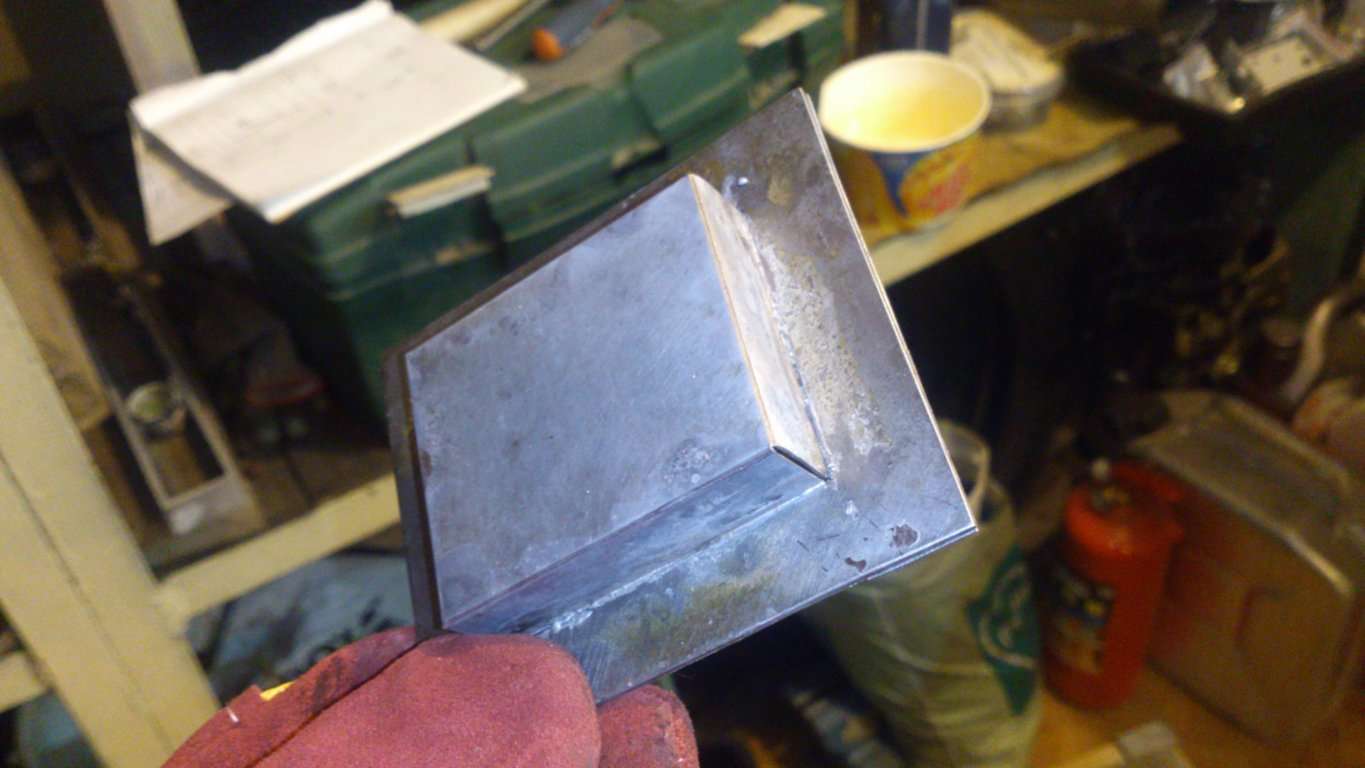

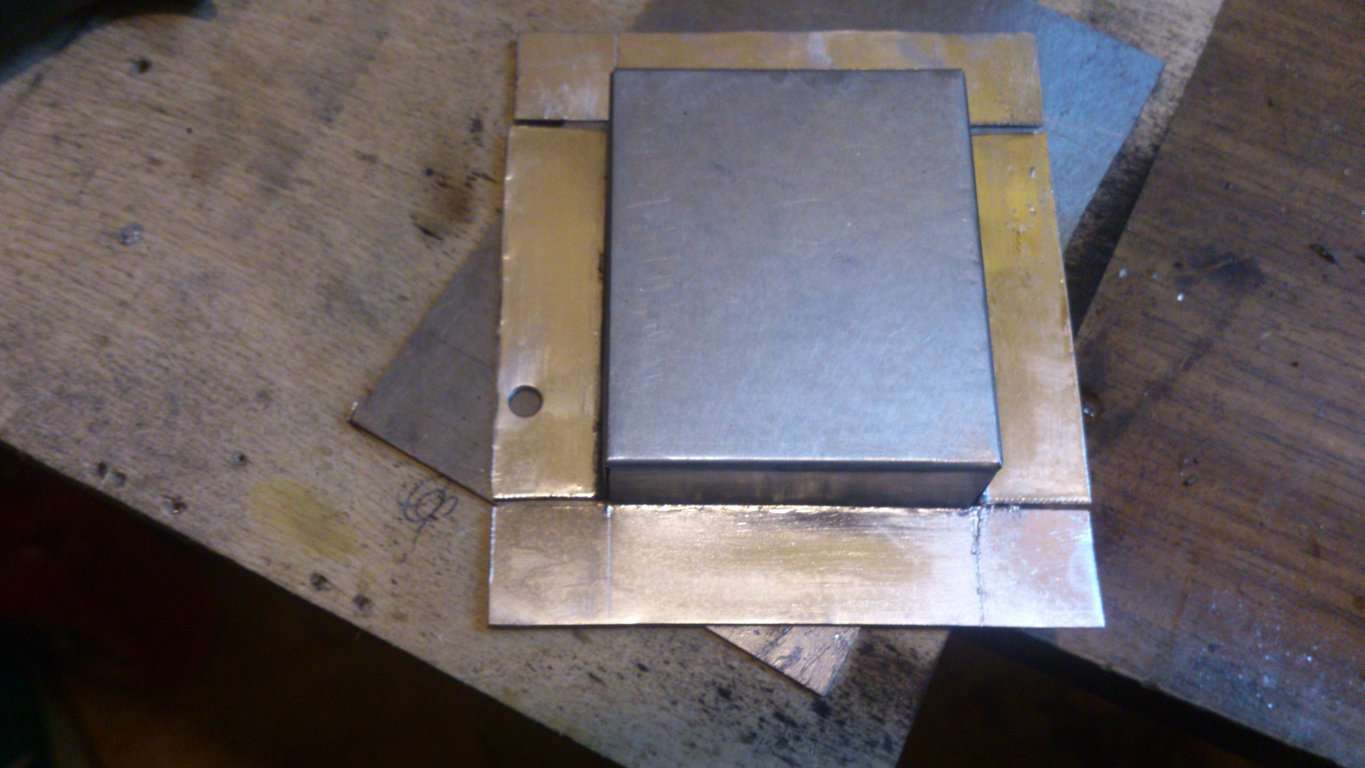

Затем облудить поверхности и спаять:


Скруглить края молоточком на оправке и пропаять изнутри:

Затем отмыть от флюса, обработать напильником , зашкурить:

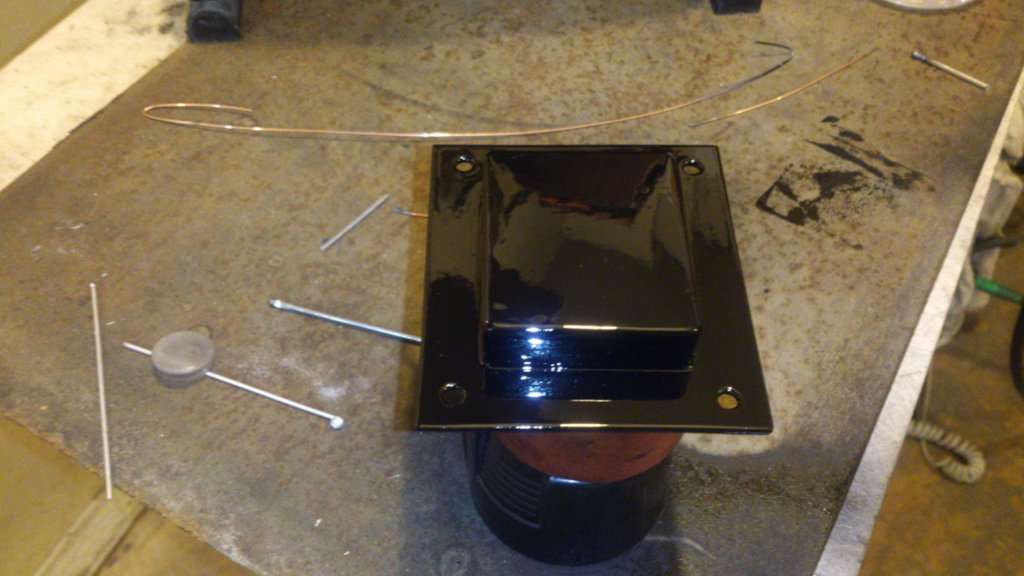

Загрунтовать и окрасить:





... и добавил:

З.Ы. Каммент кто-нибудь оставьте, а то продолжение не влазит

У меня у "Хайватта" из 90-ых крышка транса отлита из алюминиевого сплава, судя по-всему в форму в земле. У el doctor так же
https://guitarplayer.ru/index.php?topic=211613.0

Так что можно переплавлять опилки и старые сковородки

Тоже есть древнее железо, только без отверстий. Крышки хотел похожим образом сделать, а вот крепеж какой придумать? Может кто делал что-то подобное без дырок?

Без отверстий. Гуглить "Кинап выходной трансформатор" и смотреть принцип.

Продолжим. Изготовление паяной крышки не требует каких-либо особых инструментов, но требует терпения и времени. Я попробовал еще пару вариантов и окончательно остановился на нижеследующем. Изготовление одной крышки этим способом от куска металла до детали под окрску занимает примерно час. Внешний вид целиком и полностью зависит от аккуратности разметки. Для этого в размер железа нужно вырезать две детали:
Донце:

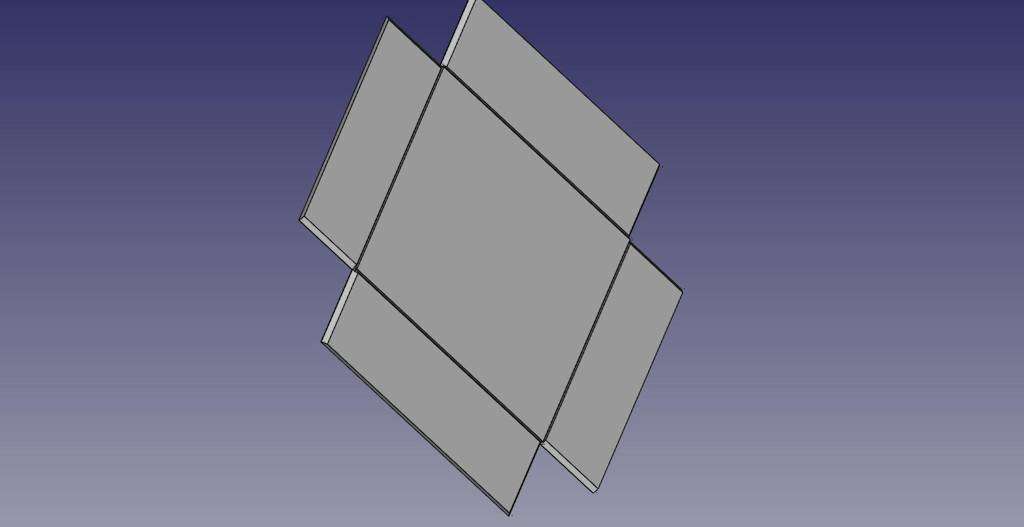

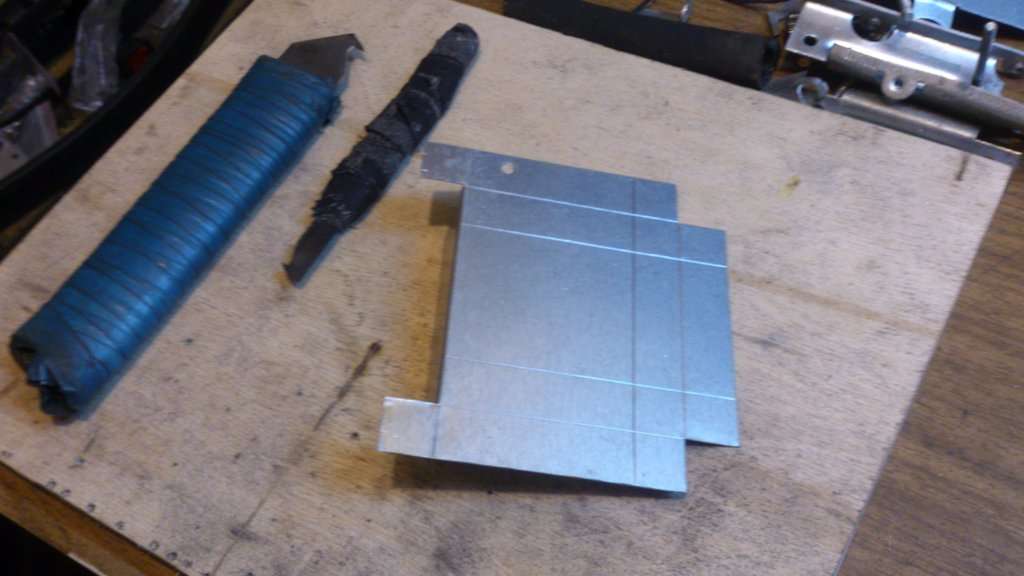

И колпачок. Вот его развертка:

Далее необходимо снять фаски под углом 45` и процарапать резаком или пропилить бормашиной или болгаркой (до 1/3-1/2 толщины металла по линейке) линии сгиба:

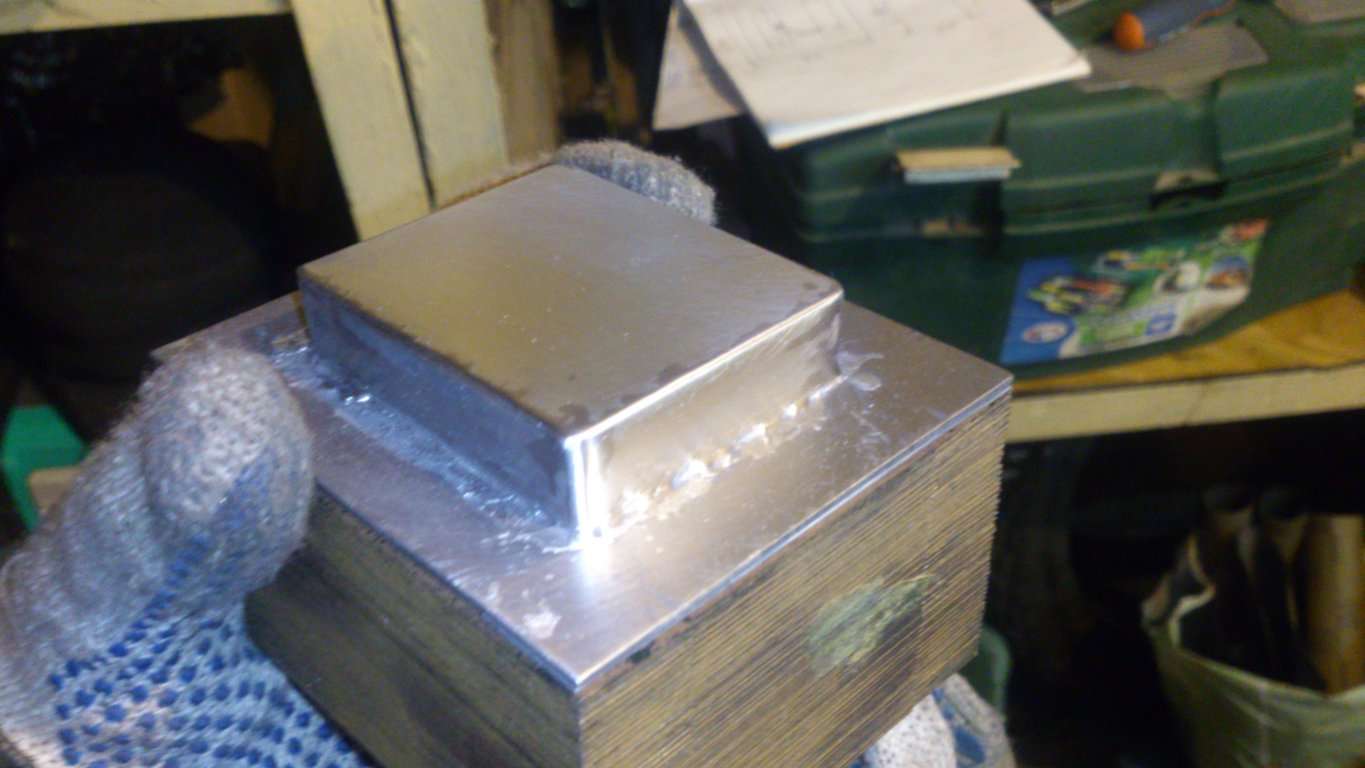

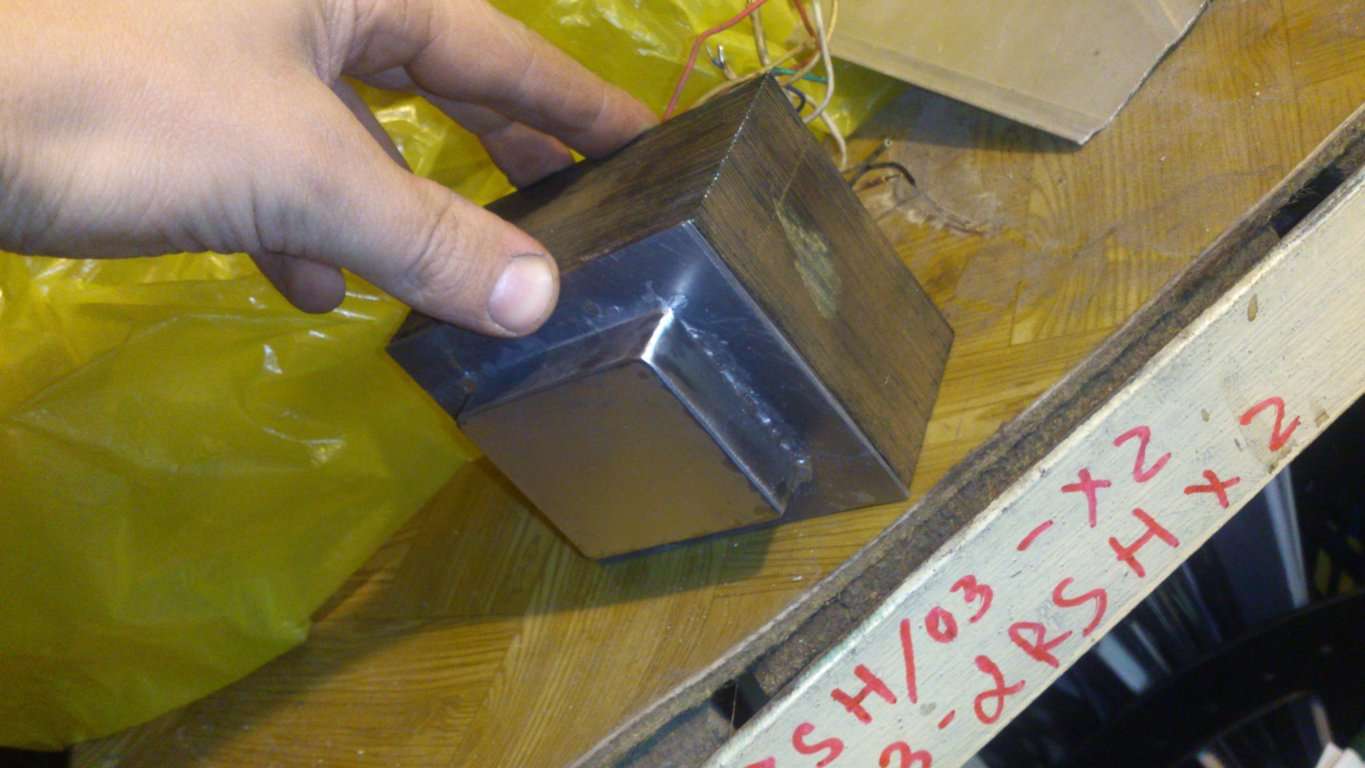

Далее согнуть по линиям и сварить воедино аргонодуговой горелкой простым оплавлением краев. Сварки минуты на две, вменяемый аргонщик возьмет рублей 100-150, невменяемого шлите в жопу. Еще вариант для домашних условий - спаять меднофосфорным, меднокремнистым или серебряным припоем (найти можно у холодильщиков)


... и добавил:

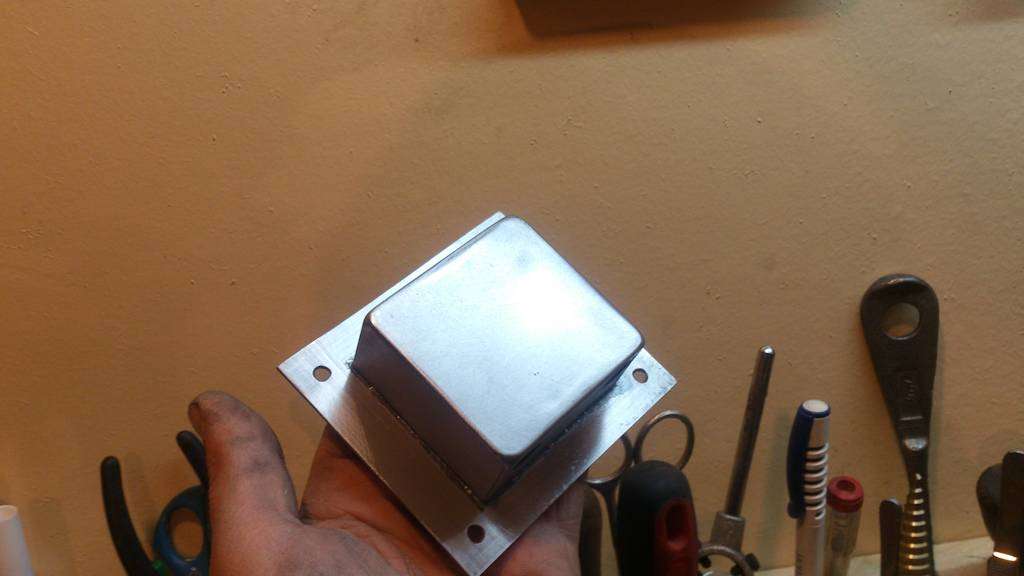

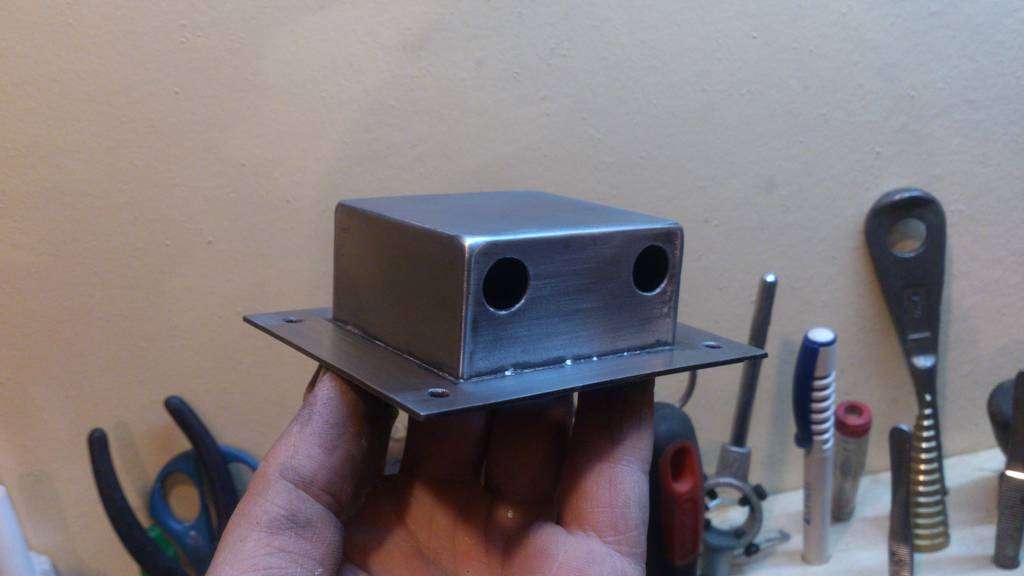

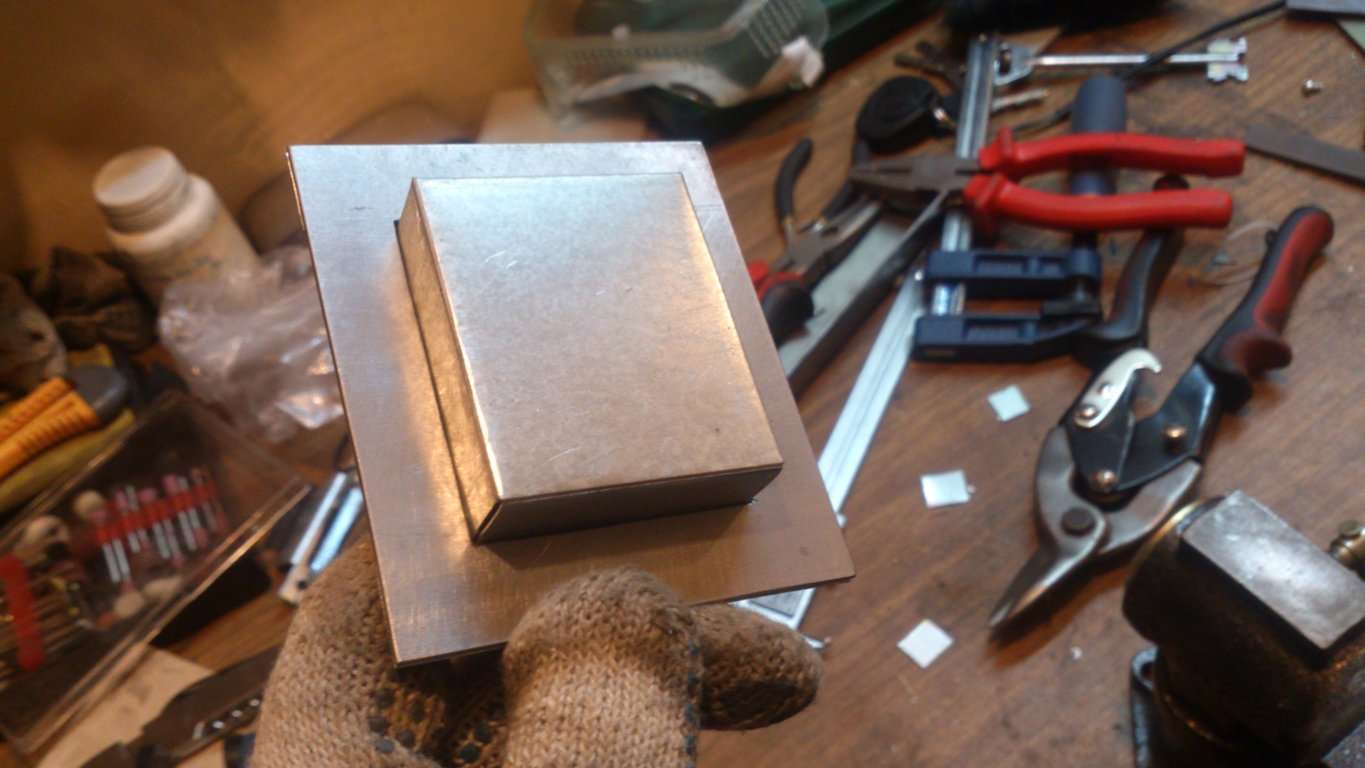

Получится типа того:

Sofa_Guitarrero, очень интересно, подпишусь, спасибо))

  Та не за что, пользуйся на здоровье.


... и добавил:

 Сегодня думаю отфотать готовое изделие...

Теоретически да, если бы пакет железа был несжимаемым. Практически - текстолит порвет как грелку при стяжке.

... и добавил:

Касаемо отливок - отливать крышки, как и штамповать их, есть смысел только при больших партиях. У меня есть возможность без проблем фрезернуть и термообработать матрицу с пуансоном, но если бы мне их нужно было хотя-бы 100.. короче плюнул и с вытяжкой заморачиваться не стал.

Теперь что касается ленточных бандажей для железа без отверстий - проблем изготовления тоже не вижу, кроме одной - металл нужно брать 1,2-1,5мм,и если нет ножевого гибочного станка, гнуть придется изготовив брус из толстого куска стали в размер ширины сжатого пакета железа с крышками и длиной с развертку бандажа, и довольно точно. Углы после сборки дожать тисами или прессом и иметь празднег.

Sofa_Guitarrero, ты настоящий маньяк (в хорошем смысле)  Плюсую.

Того же и тем же.
З.Ы.: если бы так все работали - в мире знали бы только одну великую супердержаву, и это бы была не америка.

Да ладно, камрады, вы что...
Это я как раз таким способом отдыхаю (смена деятельности),  а на работе иногда много думаю, иногда с оружием бегаю, что тоже весьма и весьма увлекательно

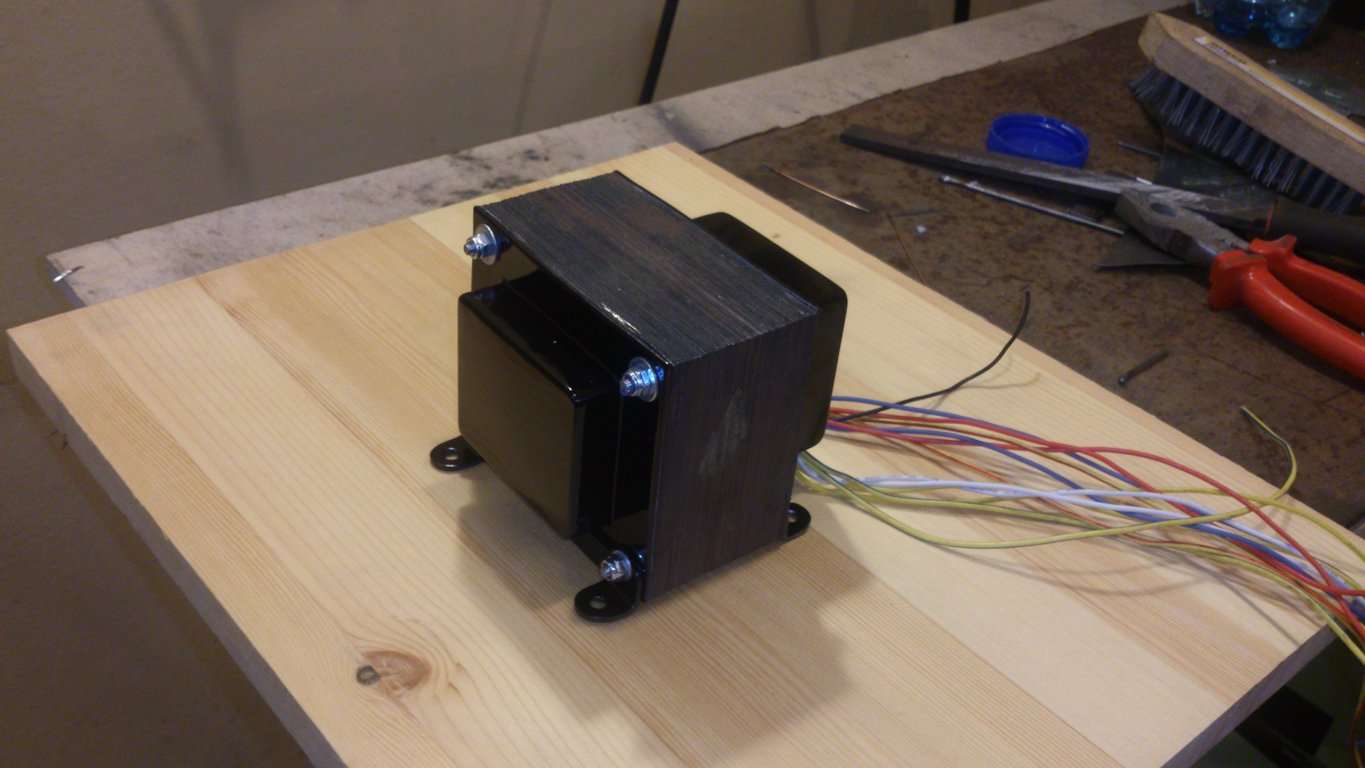

Вот, вечерком допилил готовое изделие:

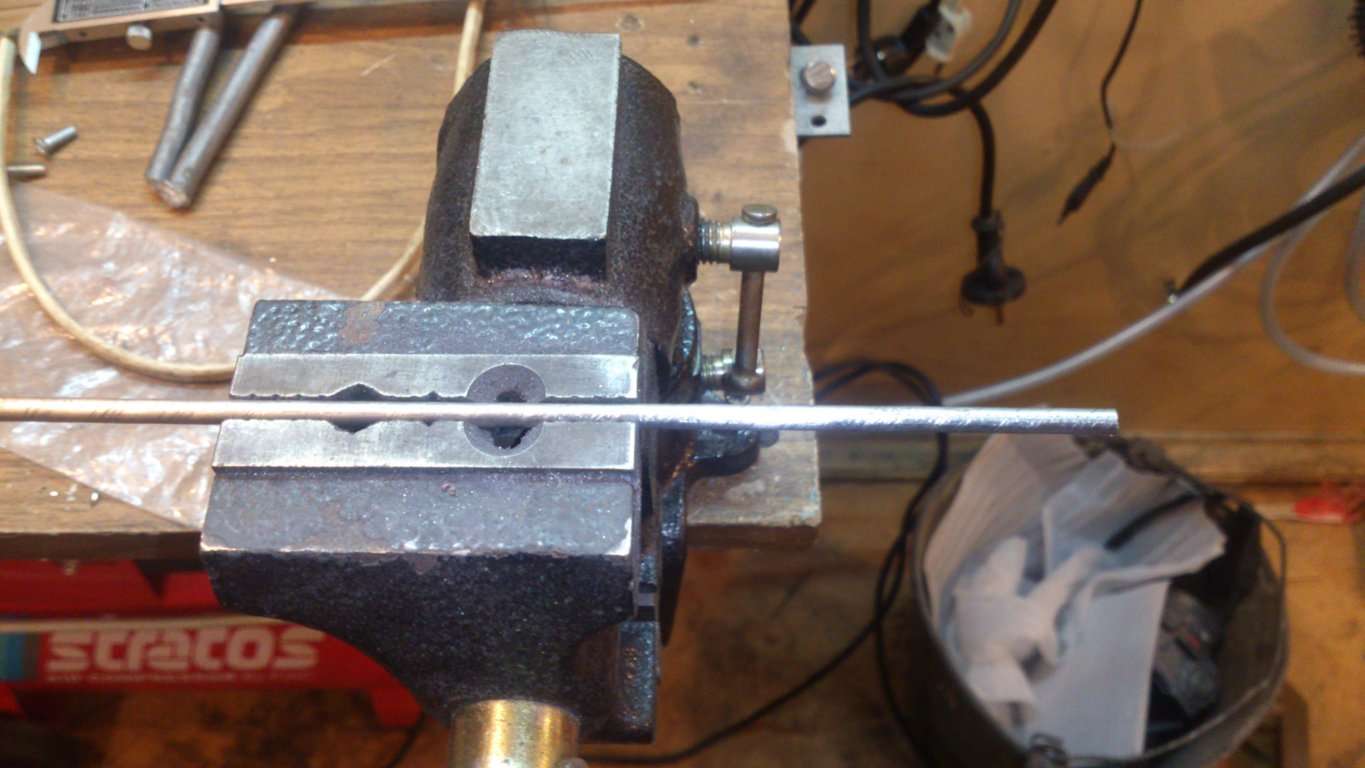

Материал для шпилек. Электрод по нержавейке ЦЛ-11 диам. 4мм обкрошен и очищен до блеска. Ибо гламурных болтов под шестигранник, кои планировались, нужной длины не нашел, а это купил поштучно в ближайшем "мире сварки" за 30 руб/шт. Хватило одного с запасом. Шпильки лучше сразу резать в размер (толщина сжатого пакета + двойная толщина донца крышки + двойная толщина шайбы + двойная высота гайки + 1 мм запас). Резьба вручную, М4

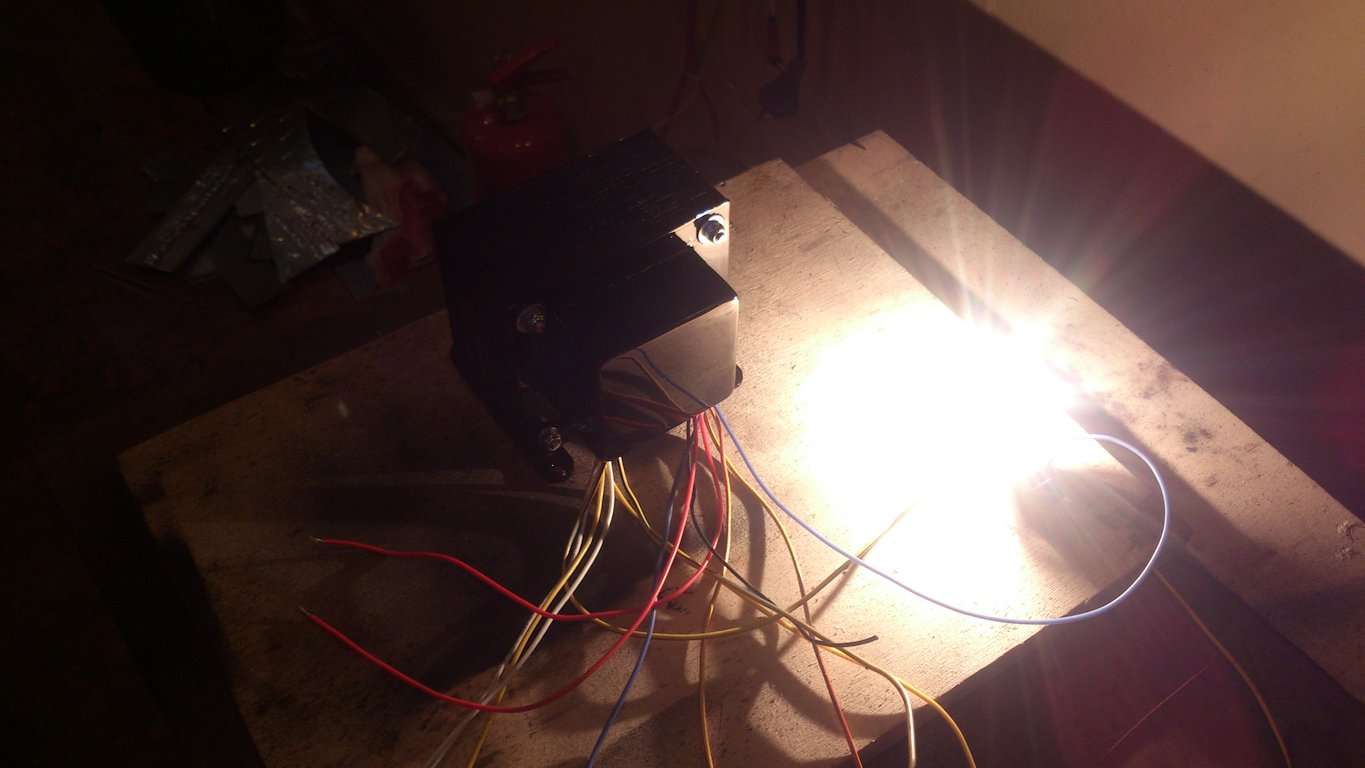

Сборка. Тут главное проводки уложить по уму, чтобы не пережать

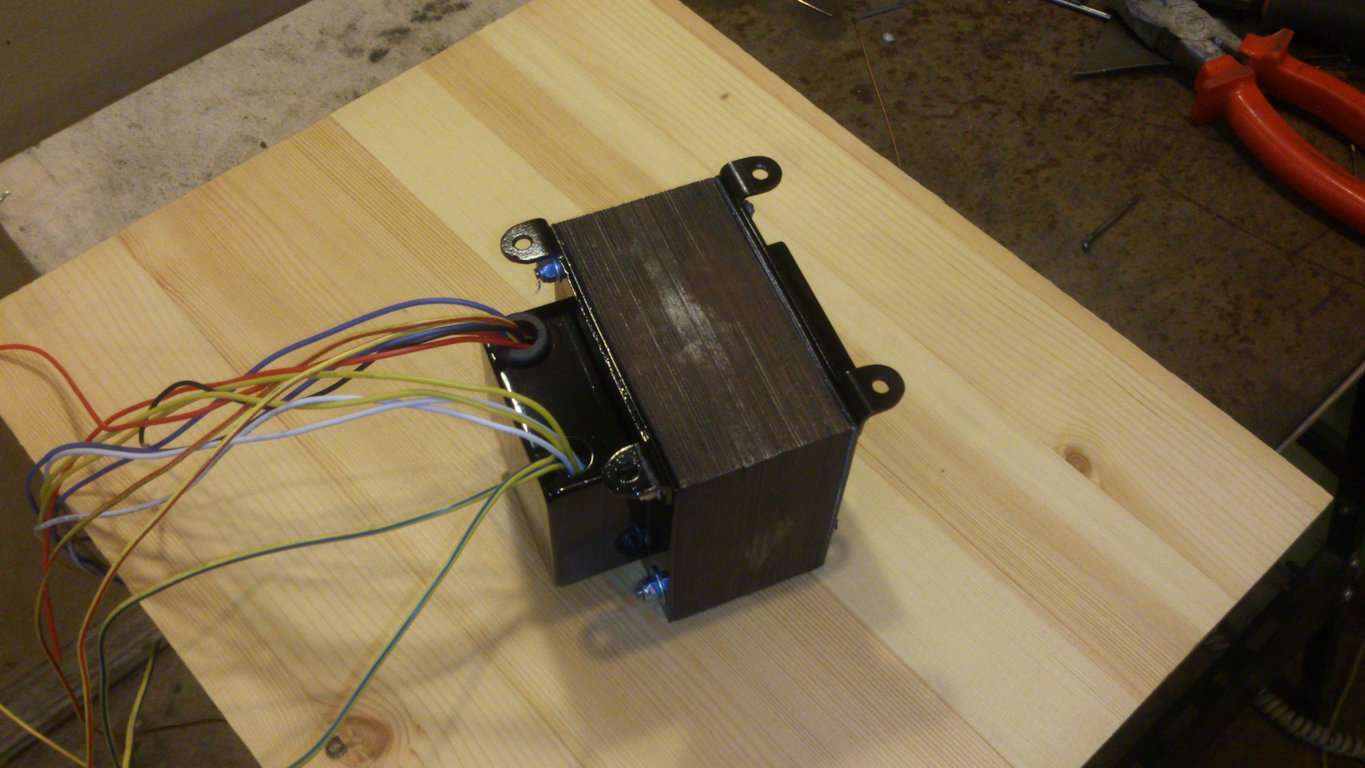

Собрано. Громметы кончились Придется потом вставлять.

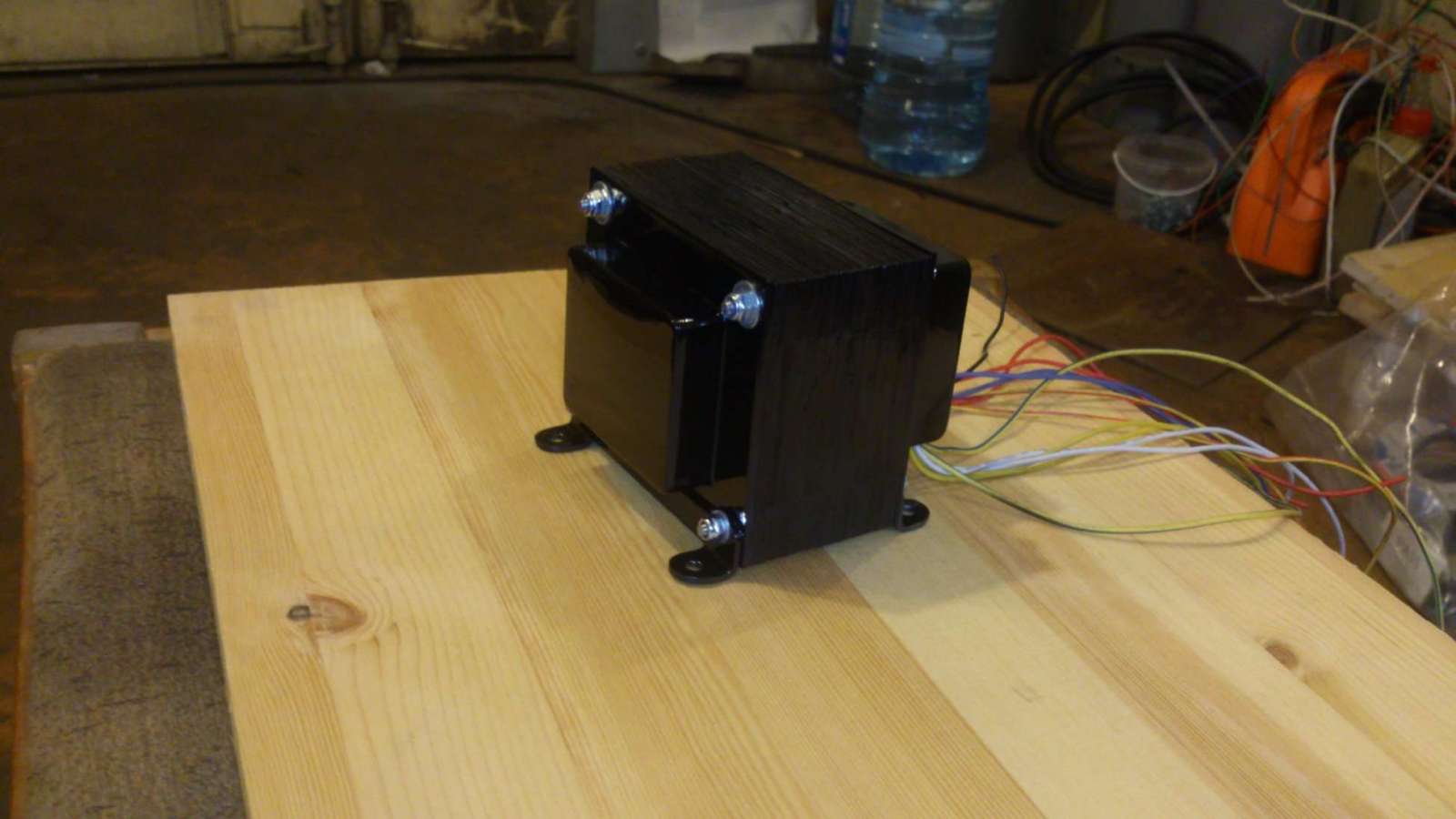

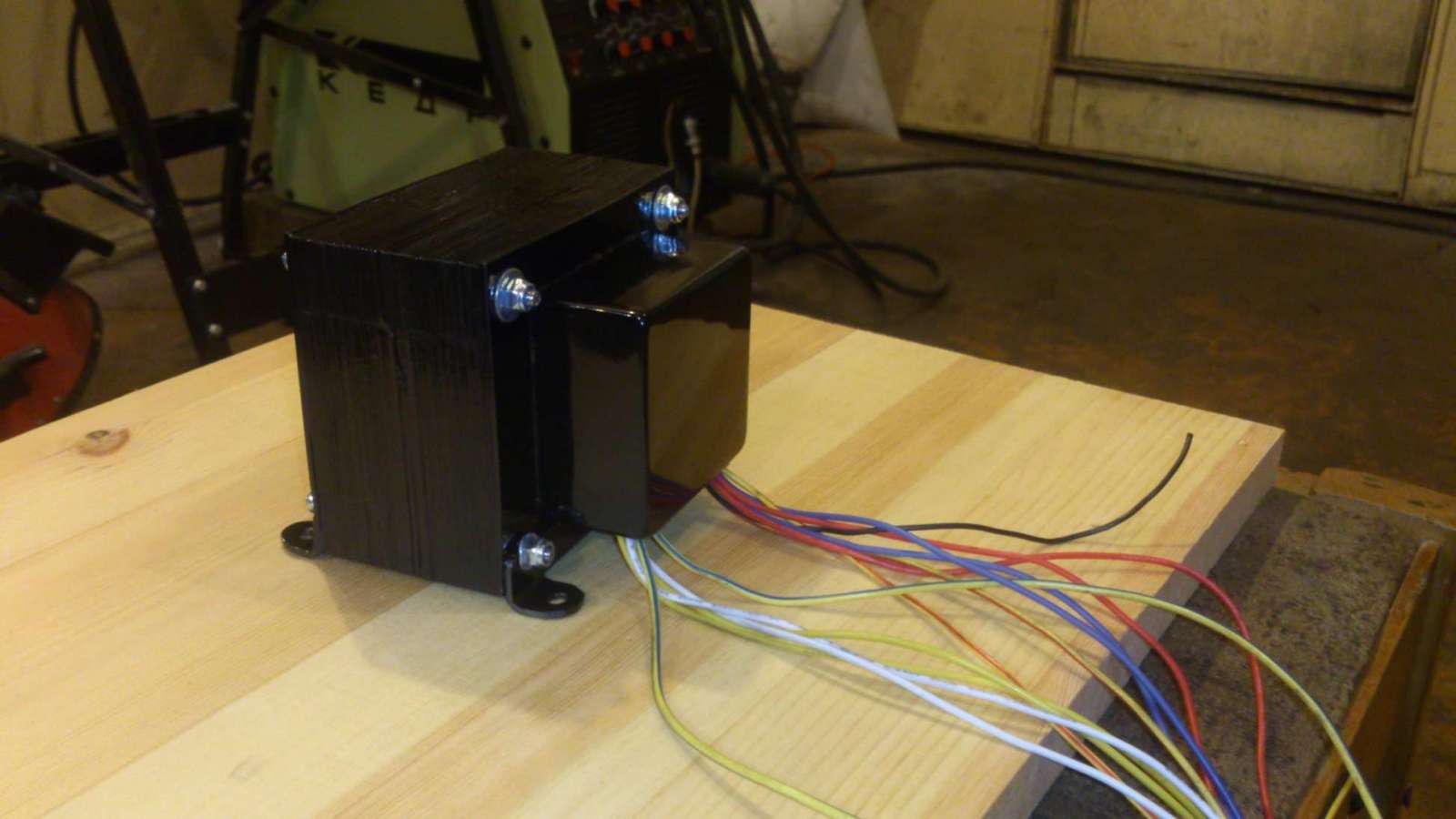

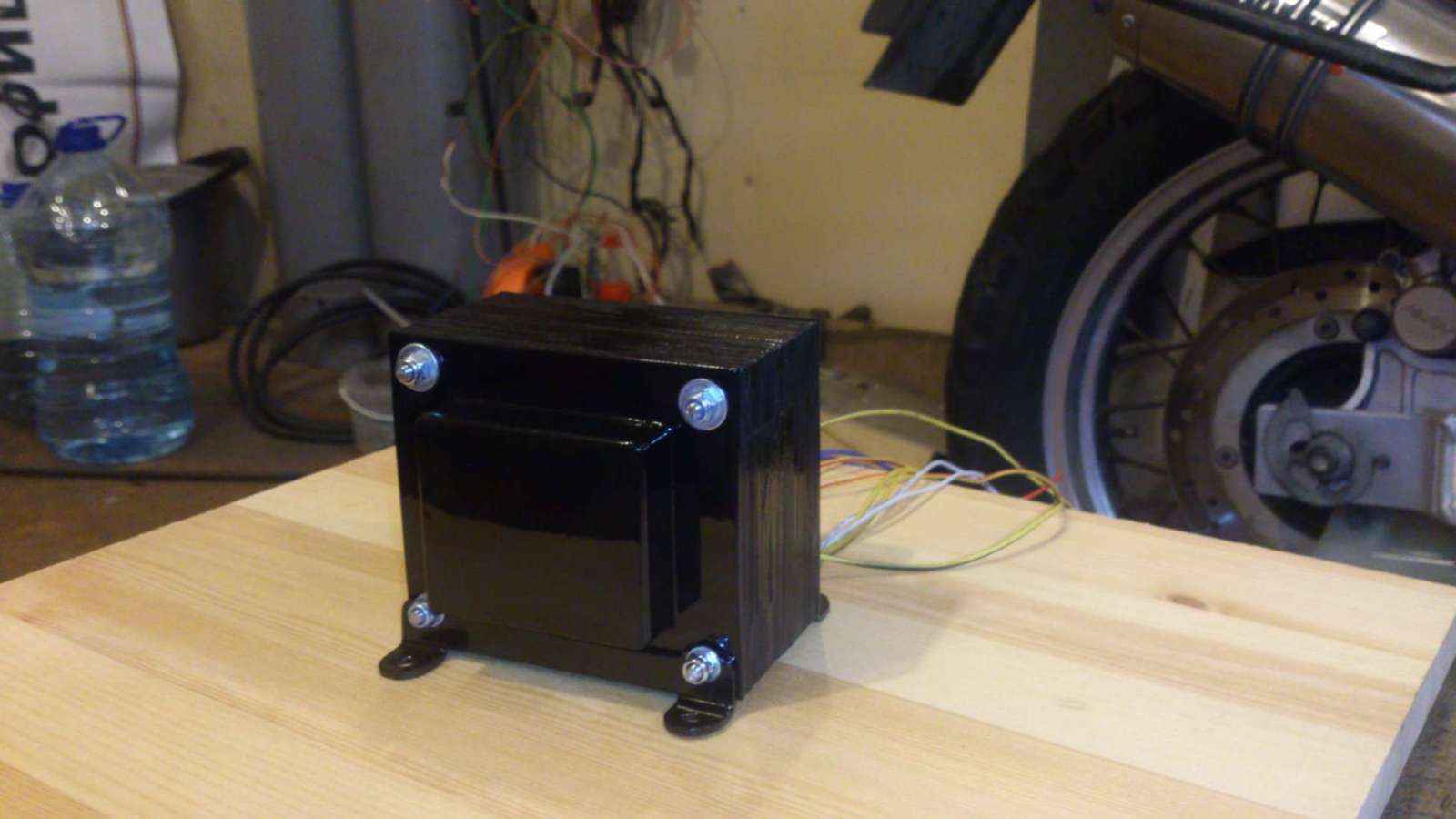

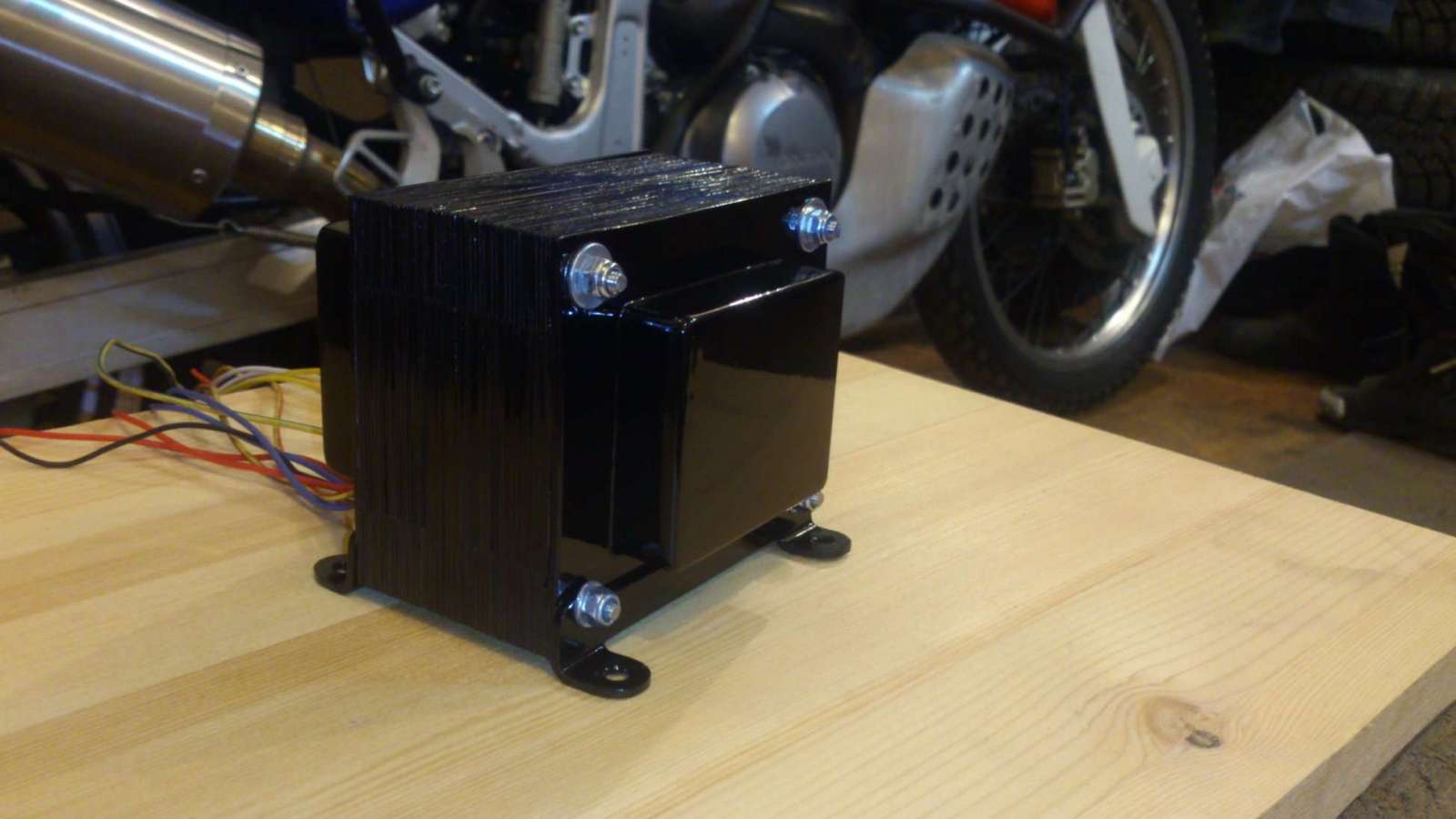

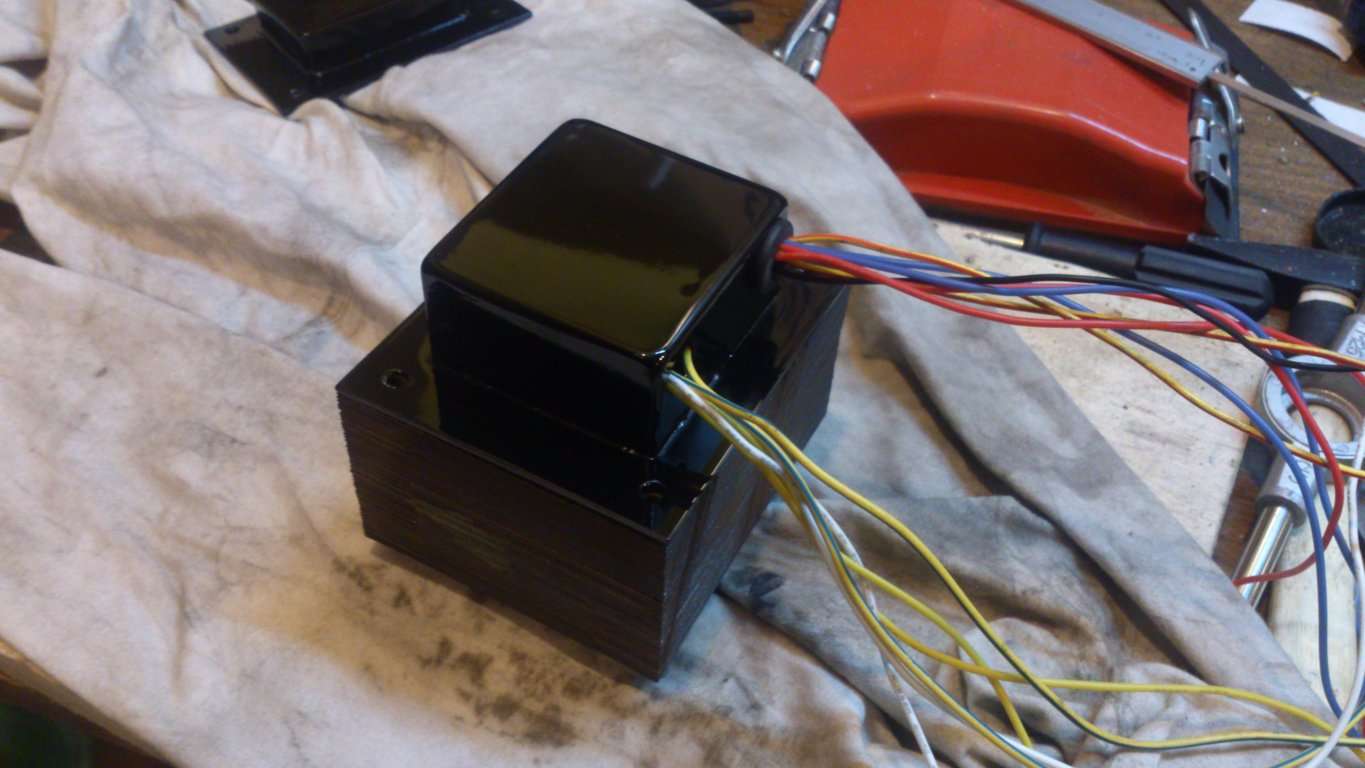

Немного хайрезных фотографий готового изделия. Сердечник после сборки дунул краской, заклеив уже крашеное малярным скотчем.






И самое удивительное в этом то, что он после этого еще и работает!!!


... и добавил:

Да,транс немного беременный с одной стороны из-за способа заделки выводов. Штатные выводы припаяны к обмоткам и чем-то залиты, а поверх мотнута вторая накальная обмотка. Он с завода такой пузатый с одной стороны. Симметричые крышки делать не стал.
