Сэкономить так же место в дибоксе, и вообще сам по себе этот тумблер не нужен, если не забывать вынимать шнур из дибокса. Я вообще себе на одном биполярнике платку с полмизинца собрал и в гитару затолкал, чтобы ещё с коробкой и лишними проводами не заморачиваться.

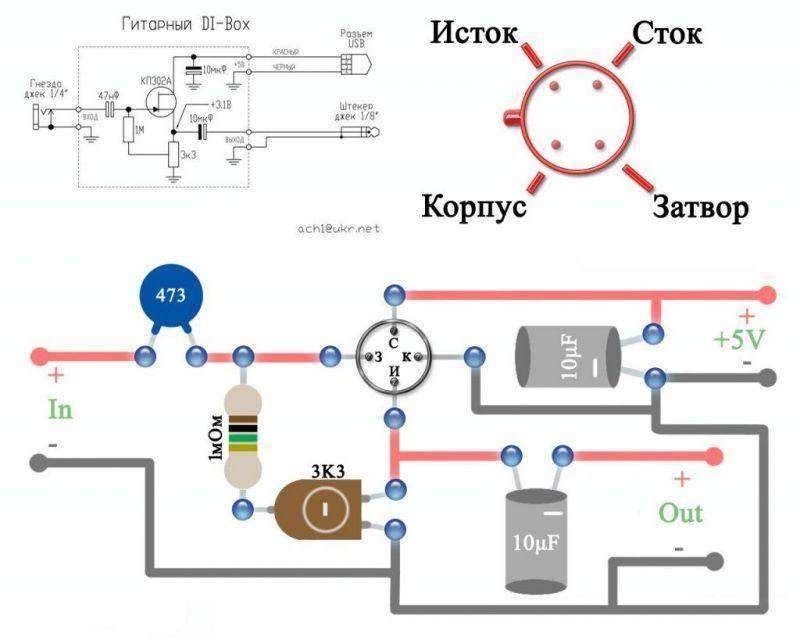

Схему дибокса взял отсюда, второй вариант: https://guitarplayer.ru/index.php?topic=230351.0
Собрал всю схему на малюсеьнком огрызке от макетной платы, примерно 10х30 миллиметров, но можно и меньше. Только заменил сопротивление 470кОм на 2.2МОм.
Вкорячил переключатель для обхода дибокса, но только для того, чтобы не лезть внутрь, если батарейка сядет во время концерта или репетиции.

целая тема с магазинами в шапке разделп посвященна магазинам. в том числе и русским

 да  можно пробывать,  самое главное настроить   2.5 вольта на истоке остальное  по барабану

 2.5  это   половина питания от узб  то есть от 5вольт   если  напряжение питания другое то и настраивать надо другое напряжение .   Почему у автора 3 вольта  я не знаю  но +- 0.5 вольта это не принципиально

Чуваки! СПАСИБО всем кто мне помогал советами!! пришли детали, собрал, РАБОТАЕТ! сигнал стал громче, появились высокие частоты! появилась динамика! звук стал намного разборчивее! прямо играть приятно теперь. осталось собрать всё в коробку. СПАСИБО!

есть еще проблема, на чистом звуке, на овердрайве, на несильном дисторшне звук просто замечательный, по сравнению с тем что было раньше. но на сильном дисторшне появляется ужаснейший фидбек, как буд то звук из гнезда наушников каким то образом просачивается в микрофонный вход. как это можно починить? может разобрать ноутбук, и что то сделать со входом выходом? заэкранировать как то, или что то припаять к ним?

  если вход  микрофонный  то надо уменьшить  усиление   либо перевести его в  линейный если это возможно  в настройках драйвера или ОС.  Если  вход  именно микрофонный то тогда надо замкнуть вход переменным резистом (припаяв резистор к штеккеру)  и  смотреть  будет ли проявлятся  фидбек, подстраивая резистор можно  будет понять при каком сопротивлении
начинается  фидбек.          Если питание от узб  то  проверить есть ли фидбек  если  питание  отключено  , не помешает между  + конденсатора и +5 вольт от узб поставить резистор  от 100 до 1000  ом.
