Re: DIY preamp Marshall JCM800 — блиц вопрос для спецов
« Ответ #30 : Января 22, 2025, 16:20:02 »
У меня осталась плата с распаянными элементами по схеме рективатора от Забродина. Если интересно, вышлю за баночку пыва. Но мне ее не удалось победить, фонит зараза. Правда это было в начале пути, сейчас не интересно к ней возвращаться

огромное спасибки но я как глянул она по месе буги
это лютый тяж для самых отпетых металюг
а я лайтовый чувачок мне по JCMчик поиграть
но спасибки огромас всё равно.

Гитарный_Барончик, Я написал куда :)

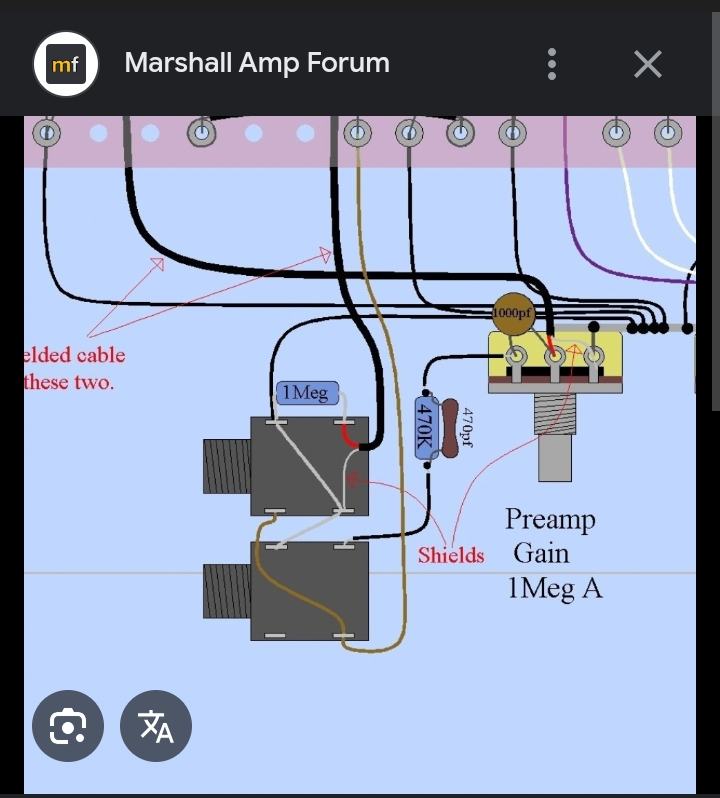

К разъёмы Lo идёт ТРИ провода. Смотри на схеме.

точняк да
понял!

для high сигнальный в среднюю дырку справа
для low сигнальный в нижнюю и верхнюю дырку справа
а земельку право внизу

теперь все вопросы решены
теперь вопросов нет
будут так делать
оставлю тут для потомков
ну в высоком качестве
а pdf и lay на первой страници

2465042-0

ну и да тута умный мэн сказал что надо 350 380 DC давать
тута по схеме 220 AC на мост подаётся а значит 220*1.41  будет около 310 DC после моста и фильтров
можна подать со вторички переменки 250 - 260 AC и после моста *1.41 получить постоянки как раз 350 - 380 DC
тока кондёры на питалове тогда 400 450V ставить нада.

атас ребят
всё понял кажись
всес спасибки огромас!

кончу его скину фото и звуки.



воще ништяк ребят
ну короче оказывается чуйка то не подвела
это схемка за автором какогото бугра заморского por gak
Тута блин аж 310 страница трёпа по этому преампу
и дофига дофигище фоток всяких уже готовых загляденье
ну я переводчик то врубил и почитал
воще ништяково тема популярна
https://www.guitarristas.info/foros/jcm800-preamp-sin-ruido-15/290261

оказывается тама и мои вопросы по входным гнёздам 1 в 1 как у меня
все перетёрли
а ещё нормас там можно на одну дырку 3PDT повесить
да и 6пиновый тумблер можно присобачить если кнопка не нужна

2465056-1



утрамбовал всю тех документацию в первый пост
ну там и лейка для заказа платы

всем всем спасибки!
« Последнее редактирование: Января 22, 2025, 21:51:08 от Гитарный_Барончик »

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #31 : Февраля 21, 2025, 18:15:35 »
Отцы выручайте плиз
воще торба какаято с этим JCM800

ну значит плату по lay файлу я заказал
мне сделали прислали
комплектуху ну там резистары кондёры и прочее купил
всё замерил проверил перепроверил
паяльником пыщ пыщ всё припаял

2466916-0

в гаражах у цыган выменял корпус
а у пацанов в автомастерской стальную пластину мне отрезали за магарыч
ну типа перегородка

2466918-1

ну собрал прикрутил всё

2466920-2



корпус с платой соеденил только в одном месте рядом с диодным мостом припаялся
алюминивые крутилки накрывашки на лампы соеденил проводом и туда же что и корпус
корпус и разделительная перегородка шурупами в нескоьких местах прифигачена и звонится как нада
ну чтобы трансформатор как экраном огорождала от платы

мне кажется какая то фигня у меня с неправильной припайкой low и high входов.
я так сделал.
это точно правильно???


(нажмите чтобы показать/спрятать)

отцы звук очень очень очень тихий когда на всё все крутилки выкручины на максимум
ну я преамп в плеер импульсов тыкаю
вот мне друг овердрайв грелку зуделку на одной 6н2п дал она даже далеко не преамп а в плеер импульсов орёт воще люто
а этот преамп и прям тихо тихо
чтото не так

помогите плиз понятьи исправить
мне кажется какаято торба с входными
чтото там не так я припаял
« Последнее редактирование: Февраля 22, 2025, 10:57:36 от Гитарный_Барончик »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6956
  • хейтер и пессимист :crazy:
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #32 : Февраля 21, 2025, 18:22:36 »
Зря ты эти коллажи понаделал - мелко и ничерта не разобрать. Видно, что аккуратно и красиво, но не более. Выложи под спойлер оригиналы, рассмотрим чего у тебя с разъёмами не так :)

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #33 : Февраля 21, 2025, 18:42:58 »
Зря ты эти коллажи понаделал - мелко и ничерта не разобрать. Видно, что аккуратно и красиво, но не более. Выложи под спойлер оригиналы, рассмотрим чего у тебя с разъёмами не так :)

всё как на схеме выше ну картинка
2466926-0

а на фото в стенке корпуса значит
ок во прям крупно крупно
снизу out он и повёрнут в другу сторону контактами
посерёдке low
сверху high

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Февраля 21, 2025, 18:51:30 от Гитарный_Барончик »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6956
  • хейтер и пессимист :crazy:
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #34 : Февраля 21, 2025, 18:57:24 »
Low припаяно не правильно, но на работу пока влиять не должно.
Ракурс всё равно не удачный - у тебя провода припаяны к подвижным или НЕ подвижным контактам? Нужно к тем, которые отгибаются при втыкании джека.

... и добавил:

Кажется понял - проверь что выходное гнездо правильно припаял. Как будто на неподвижные припаяно, а они с джеком контакта не имеют
« Последнее редактирование: Февраля 21, 2025, 18:59:10 от Alex_SG »

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1017
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #35 : Февраля 21, 2025, 19:08:02 »
Полно ж картинок с распайкой

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #36 : Февраля 21, 2025, 19:08:40 »
Low припаяно не правильно, но на работу пока влиять не должно.
Ракурс всё равно не удачный - у тебя провода припаяны к подвижным или НЕ подвижным контактам? Нужно к тем, которые отгибаются при втыкании джека.

... и добавил:

Кажется понял - проверь что выходное гнездо правильно припаял. Как будто на неподвижные припаяно, а они с джеком контакта не имеют

оу оу
накосячил значит

да выходное гнездо (тот что снизу на корпусе)
контакты смотрят влево
припаяно в нижнюю группу контактов
она неподвижн
а она не оттопыривается при вставки джека

а low и high (посерёдке и сверху на корпусе)
контакты смотрят вправо
припаяно на нижнюю группу контактов
она оттопыривается при вставки джека

Полно ж картинок с распайкой

во во
я вот по картинки спаял уже
блин

теперь перепаивать

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6956
  • хейтер и пессимист :crazy:
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #37 : Февраля 21, 2025, 19:13:05 »
Вы бы все поменьше смотрели на картинки с распайками и почаще на конкретные детали :)
Китайцы такие затейники, что подвижный контакт может бытьь с совершенно неожиданной стороны  :D

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: DIY preamp Marshall JCM800 Por Gak
« Ответ #38 : Февраля 21, 2025, 23:03:27 »
Low припаяно не правильно, но на работу пока влиять не должно.
Ракурс всё равно не удачный - у тебя провода припаяны к подвижным или НЕ подвижным контактам? Нужно к тем, которые отгибаются при втыкании джека.

... и добавил:

Кажется понял - проверь что выходное гнездо правильно припаял. Как будто на неподвижные припаяно, а они с джеком контакта не имеют

Alex_SG !!!
Сегодня ты мой герой дня.
два проводка
два факин проводка я не с той стороны разьёма припаял и все дела
ты бал прав на прошлой страницы я просто схемы читать не умею
взял разьём прозвонил тестером и понял в чём фишка подвижного лепестка

перепаял сигнал и земельку выхода на подвижный лепесток
и заодно low как нада сделал

идеально!
звучит песня просто
как нада
громко задористо звучно

Спасибки, просто спасибки !
да воще всем спасибки кто мне тута полезные советы давал.

сброка завершена.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 7869
  • Код пишу, на досуге на проволоку нажимаю.
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #39 : Февраля 21, 2025, 23:06:19 »
Шьёрт побьери, чуть ли не единственный случай, когда вот так - финишь, хэппиенд. прибор и музыка. :loungelizard: :clapping: :alc: :i_am_so_happy: :yahoo: :selfmade2: :selfmade:

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6956
  • хейтер и пессимист :crazy:
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #40 : Февраля 22, 2025, 01:38:02 »
Гитарный_Барончик, Теперь исправь подключение гнезда LOW - Там разъём работает на размыкание, если ты посмотришь на схему. А ты оба проводка под один контакт запаял ;)

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #41 : Февраля 22, 2025, 10:57:10 »
Гитарный_Барончик, Теперь исправь подключение гнезда LOW - Там разъём работает на размыкание, если ты посмотришь на схему. А ты оба проводка под один контакт запаял ;)

Цитата: Гитарный_Барончик
и заодно low как нада сделал

уже да
вчера
Спасибки!

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 6956
  • хейтер и пессимист :crazy:
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #42 : Февраля 22, 2025, 11:11:48 »
Гитарный_Барончик,  :plus-one: :good:
Давай дальше в том же духе, классная конструкция получилась и собрано отлично!

Оффлайн Гитарный_Барончик Автор темы

  • Частый посетитель
  • **
  • Сообщений: 202
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #43 : Февраля 22, 2025, 11:37:28 »
Гитарный_Барончик,  :plus-one: :good:
Давай дальше в том же духе, классная конструкция получилась и собрано отлично!

Спасибки спасибки! :git:

Онлайн Салют

  • Завсегдатай
  • ***
  • Сообщений: 458
Re: [Сборка завершена] DIY preamp Marshall JCM800 Por Gak
« Ответ #44 : Февраля 22, 2025, 13:40:06 »
Гитарный_Барончик, ну а сэмплы будут?
