Автор Тема: dod 250, вопрос об отладке  (Прочитано 3410 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн gorn Автор темы

  • Новичок
  • *
  • Сообщений: 26
dod 250, вопрос об отладке
« : Октября 09, 2009, 20:41:28 »
привет всем  :)
собрал этот драйв, но он нифига не драйв получился :( чуть усиляет сигнал только, ручка гейна похоже совсем не работает(
схема отсюда http://guitar-gear.ru/open_proekt.php?id=8
вместо мегаомников поставил 1.3 м
микруха TL071-пришлось ноги выгибать, не так панельку распаял,
диоды 1n4007

фотки


спаял вроде верно все, кнопка работает, громкость тоже.
что заменить посоветуете? на что обратить внимание?
сильно не пинать, вторая примочка))

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Папа Римский
    • Моя страничка
Re: dod 250, вопрос об отладке
« Ответ #1 : Октября 09, 2009, 20:45:48 »
тут отлаживать нечего, если все спаяно по схеме и правильно - должно работать

... и добавил:

проверь дорожки а еще лучше спаяй все снова и с норм деталями и норм печаткой, не забудь залудить дорожки... я 2 раза перепаивал, но у меня так и не заработала, видимо одна из деталек бракованая у меня

... и добавил:

и еще мультиметром все промеряй на наличие контакта
« Последнее редактирование: Октября 09, 2009, 20:48:09 от HighVoltageLP »

Оффлайн gorn Автор темы

  • Новичок
  • *
  • Сообщений: 26
Re: dod 250, вопрос об отладке
« Ответ #2 : Октября 09, 2009, 21:44:22 »

ставил вместо 4.7к - 47, 8.2, 1, перемычку - толку немного :rolleyes:
и вместо 1.3м  - 470к, тоже не помогает :(

какие номиналы посоветуете для усиления сигнала?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: dod 250, вопрос об отладке
« Ответ #3 : Октября 09, 2009, 23:44:23 »
Там усиление вряд ли требуется. Просто у тебя сделано с ошибкой, вот она и не работает должным образом. Ищи ошибку.

Для небольшого усиления в правильно работающей примочке, резистор R2 замени на 2к7, можно добавить немного басов, если заменишь конденсатор С3 на 68-100n.

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: dod 250, вопрос об отладке
« Ответ #4 : Октября 10, 2009, 10:41:32 »
Цитата: gorn от Октября 09, 2009, 20:41:28
привет всем  :)
собрал этот драйв, но он нифига не драйв получился :( чуть усиляет сигнал только, ручка гейна похоже совсем не работает(
схема отсюда http://guitar-gear.ru/open_proekt.php?id=8
вместо мегаомников поставил 1.3 м
микруха TL071-пришлось ноги выгибать, не так панельку распаял,
диоды 1n4007

фотки


спаял вроде верно все, кнопка работает, громкость тоже.
что заменить посоветуете? на что обратить внимание?
сильно не пинать, вторая примочка))

а плата под ТЛ 071 разведена? или они с 741м не отличаются по ногам?

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Папа Римский
    • Моя страничка
Re: dod 250, вопрос об отладке
« Ответ #5 : Октября 10, 2009, 10:45:32 »
я в плату под 71 ставил 741 и не работало... но не уверен что в этом причина

Оффлайн gorn Автор темы

  • Новичок
  • *
  • Сообщений: 26
Re: dod 250, вопрос об отладке
« Ответ #6 : Октября 10, 2009, 17:15:21 »
это аналоги

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
Re: dod 250, вопрос об отладке
« Ответ #7 : Октября 10, 2009, 20:20:51 »

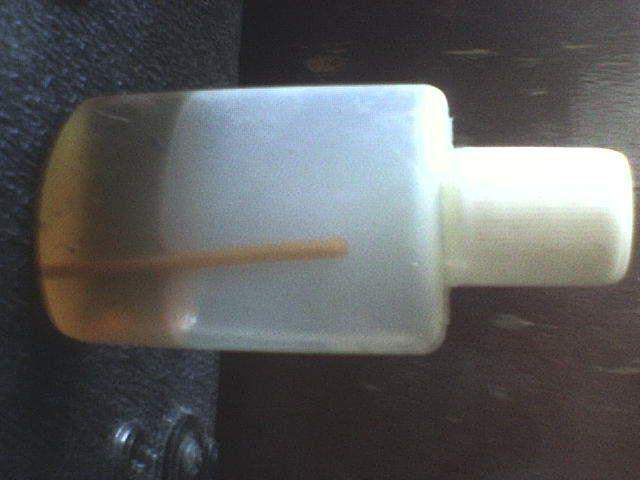

Какой флюс использовал?

Оффлайн gorn Автор темы

  • Новичок
  • *
  • Сообщений: 26
Re: dod 250, вопрос об отладке
« Ответ #8 : Октября 11, 2009, 13:27:36 »
маркировки нет, у деда брал )
плату мыл.

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Папа Римский
    • Моя страничка
Re: dod 250, вопрос об отладке
« Ответ #9 : Октября 11, 2009, 13:38:36 »
пахнет спиртом?)

... и добавил:

это канифольный походу

... и добавил:

так что причина не в нем

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: dod 250, вопрос об отладке
« Ответ #10 : Октября 11, 2009, 17:34:08 »
либо спирто-канифоль, либо кислота.
последствия пайки кислотой как нить могу на досуге показать.

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Папа Римский
    • Моя страничка
Re: dod 250, вопрос об отладке
« Ответ #11 : Октября 11, 2009, 17:57:30 »
кислотой примочки не паяют)

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: dod 250, вопрос об отладке
« Ответ #12 : Октября 11, 2009, 18:03:46 »
я знаю. там не примочки, но все равно очень показательно :D

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
Re: dod 250, вопрос об отладке
« Ответ #13 : Октября 11, 2009, 21:47:39 »
 И какие последствия? Над просто спиртиком промыть и все ок, а так естественно ржавчина, ржавчина ...

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: dod 250, вопрос об отладке
« Ответ #14 : Октября 12, 2009, 08:29:43 »

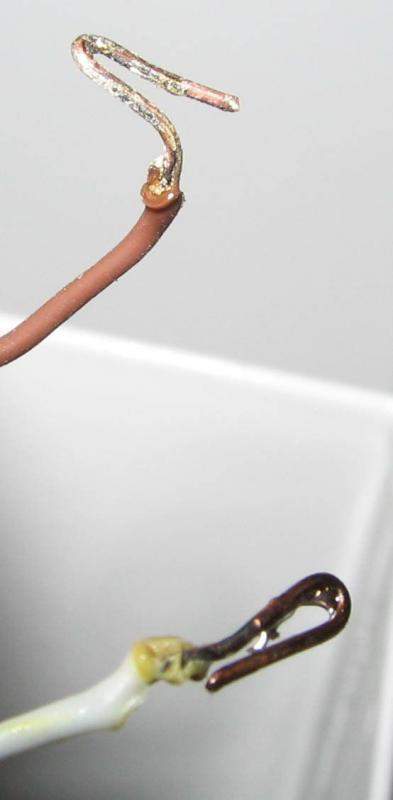

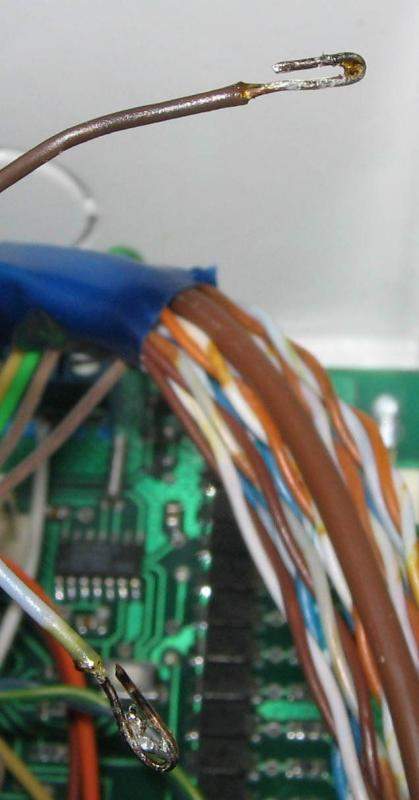

вот. пример херовой пайки с кислотой и стоваттным паялом. уточню только, что медь под изоляцией еще сантиметра на три окислилась до черного цвета. все это гамно пришлось обкусить и зажать под клеммы нелуженое.
