Всем доброго времени суток.
В минувшее пятницо доехала ко мне наконец нужная комплектуха и я завершил трехмесячную эпопею по очередной ревизии домашней пятнадцативаттной играйки на EL84 и 12ax7.
Заказал приличные морды, вытравил лутом платы, собрал все по фен шую.
Выходник 18045 от классик тона, кондеры пленка вима, электролиты хитачи и джамикон, резисторы онли MF.
Пред Енгл Е530.

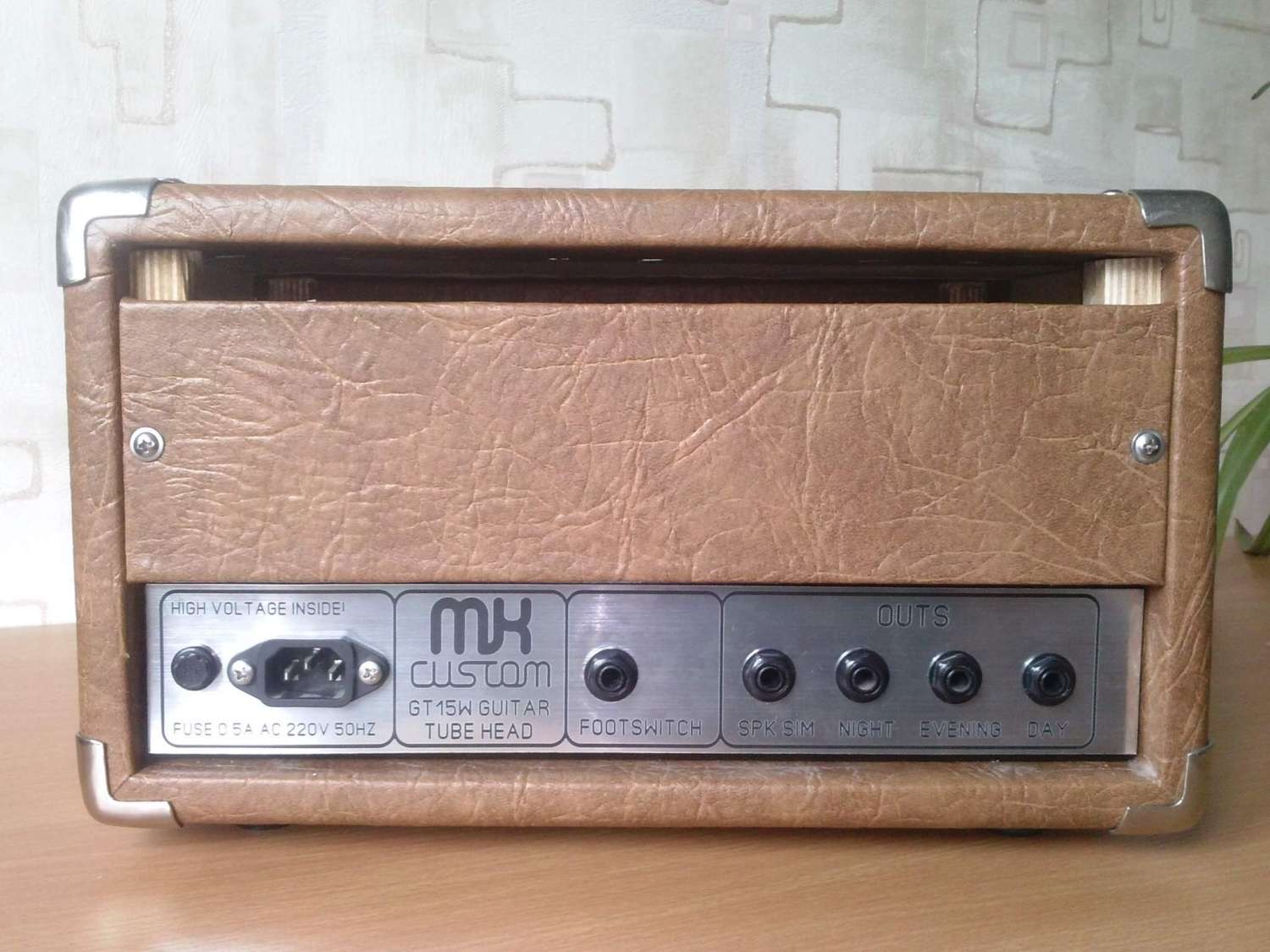

Вышло внешне както так
Мало того, все што прикручено и привинчено - все прикручено на нержавейные шурупчеки, винтики и гаечки.
Фотки внутрянки забыл сделать, но еще буду лазить внутырь, может сфотаю.
Оконец с фазиком на 12ах7 82кила 100кил 470Ом, 10кил, 4ю7кила, обратна связь от вторички 8Ом через 68кил на 4.7кила в фазике. 2 EL84 от EH.
Сигнал с выходов потов громкости через опору на массу в 1мег и кондер в 22нана идет прямо на сетку первого триода фазика. То есть удален самый последний делитель напряжения (и думаю зря, потому что на лид канале есть некоторый перебор по подгрузу оконца в конце регулировки уровня).
В процессе макетил и известные в народе моды девайса от многими уважаемого камрада АЗГ.
Прорезюмирую результаты получившегося. Может быть это кого нибудь отвратит от ненужной суеты и бессмысленных действий и тех ошибок, которые довелось мне.
Ни в коем случае не хочу подымать холивары и не хочу ронять авторитет местных гуру от паяльника.
Пост в целом адресован паяльщикам начального уровня заинтересовавшихся этим устройством.
1. Оригинальная схема воспроизведенная из моей комплектухи звучит адекватнее всех модов воспроизведенных на ней же. По факту МОДИТЬ ТАМ НЕЧЕГО.
2. Оригинальный тонстэк 530го на лид канале оказался наиболее удобным в плане руления адекватного звука. Тумблер "CONTOUR" (или как его там) НУЖЕН. Никакие солдановско маршаллоидные тонстэки так не рулят звук именно этого преда. Да и ИМХО отпадает необходимость в ручке презенса на оконечнике, которая на усилках на EL84 особо не нужна (по крайней мере когда она была, я ее особо и не крутил).
3. Оригинальные цепочки регулировки выходных уровней НАИБОЛЕЕ АДЕКВАТНО готовят уровни сигнала к подаче этого сигнала на вход оконечника. И это тоже факт. И дело в чем - пред сам по себе дает уже готовый звук, и подгруз оконечника его только делает неправильным. И это тоже факт. Опять же уважаемый АЗГ, который всем рекомендует повсеместно избавляться от низкоомных потов выходных уровней каналов и ставить вместо 50кил все 500кил а то и 1мег все таки имхо несмотря на его огромный опыт несколько неправ ибо имхо этим предом не нужно грузить оконечник, этож не жцм800.
4. Выходник от ерасовского GTA-15 - не очень хороший выходник (очень мягко сказал). Не жалейте денег, покупайте нормальные выходные трансы. С учетом того, что внешне габаритная мощность железа на 18045ом классике меньше, звучит он гораздо интереснее, да и выглядит приличнее, да и стоит в целом смешные деньги. Кстати, если кто во Владивостоке заинтересован, могу за рублей 400 продать бу выходник от GTA-15.
UPD 11/10/14
5. Таки выходной делитель на выходе преда тоже нужен. Иначе на вход фазика оконечника идет явно завышенный уровень сигнала. Делить надо примерно в 3 раза. Я сделал делитель 470к/220к. Общая регулировка громкости каналов, как и возможный подгруз оконечника стали более вменяемыми.
6. Шунт 4.7к на громкости чистого канала в режиме Clean/High на мой взгляд маловат, громкость явно тише чем в режиме Clean/Low. Заменил оный на 10к. Стало, на мой взгляд более ровно.

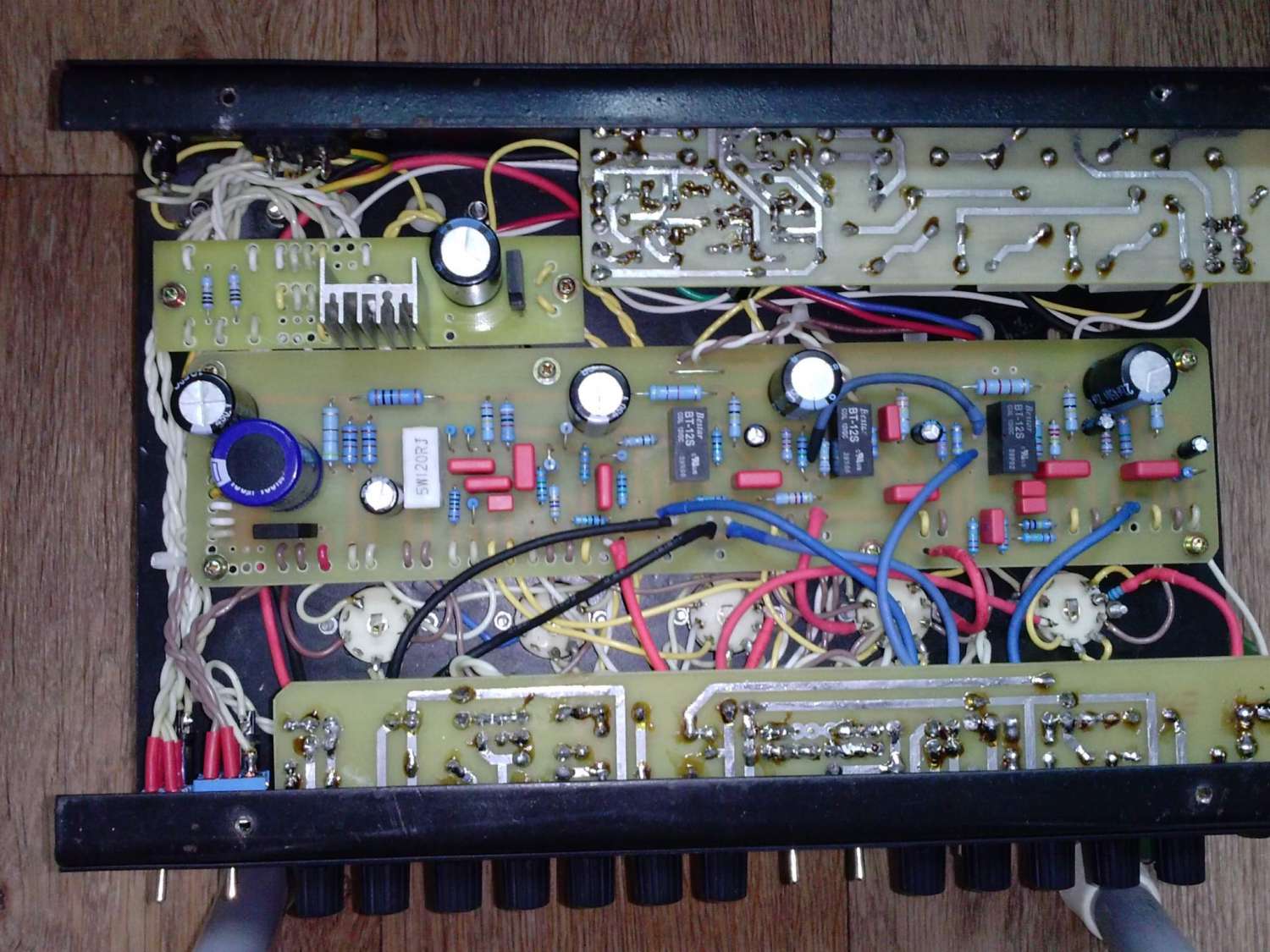

UPD 27/09/14 Сегодня таки дошли руки залезть в подвал, чтобы приподнять накал преда, 7812 выдавала на накал 11.8в что для 12AX7 в целом терпимо, но не очень хорошо. Впаял в цепь земли стаба обычный 1n4007 диод, стало ровно 12.6в. В целом операция особо на звук не повлияла, но зато теперь знаю, что лампы работают в своем оптимальном режиме. Зодно на телефон зафотал внутрянку. В подвале правда некоторый бардак в плане укладки проводов. Но в целом для себя потянет.
.
По центру идет главная плата с предом и мощником (длина 288мм, для травления пришлось купить пластмассовый туалет для котов за 120 рэ, подходящей тары не было), вдоль морды плата управления с потцами входным гнездом и тумблерами, по тыловой части плата аттенюатора, спикерсима с выходом на наушники и там же расположено гнездо для футсвитча. В районе сетевого гнезда вкорячена платка выпрямителя накала преда и питания спикерсима и индикации с коммутацией. Все провода тракта прохождения сигнала (в первую очередь те, что идут на сетки ламп преда) экранированные. Многие скажут "не комильфо", типа душит звук, но по ощущениям звук не страдает, зато левый наводняк душится под корень.
Земля на основной плате организована шиной идущей широким печатным проводником вдоль всей главной платы, плата управления как таковой общей земли не имеет, есть локальные земли, которые экранами сигнальных проводов притащены в нужную точку к общей центральной шине. Все земли цепей коммутации и индикации зприконтачены к минусу высоковольтного выпрямителя, питание каскадов растянуто по основной плате, электролитические конденсаторы фильтров питания притащены как можно ближе к питаемым ими каскадам.
Резисторы MF: аноды и вторые сетки 84ых 1Вт, катоды 12AX7 и сигналка 0.5Вт, Фильтры питания-2вт, катоды 84ых 5вт.
Кондеры пленка, все Wima. Электролиты Jamicon, большой синий 100 микров на 450В Хитачи.
Платки прикручены офигительными японскими болтиками М3 с приаттаченными шайбами и гроверами (Результат утилизации нескольких кардридеров Sankyo от списанных банкоматов, выбрасывать такое счастье было бы верхом идиотизма) все на шестигранных стойках М3 на 10мм.
В цепь сетки первого каскада воткнул 68кил, стало гораздо лучше в смысле левого радиоприема.
Еще попробовал воткнуть в первый каскад фазика вместо 82кил 91кил, по Моргану Джонсу, оно вроде так правильнее для балансу плеч фазика. В принципе на слух особо разницы не почуял, оставил 91кил.
Как-то вот так.
Пока паял железку, в кабе от усилителя решил петомец поселицца.
