Тут скорее всего нет никакой магии. Просто для обеспечения анодного напряжения одной 12АХ7 достаточно тока 10мА. Поэтому, что бы не городить большой и тяжелый транс, был выбран маленький и лёгкий. А может просто в ближайшем магазине не оказалось другого, поэтому был поставлен такой с удвоителем

Да я не про магию, твоя версия максимально вероятная, её в общем то большинство пользователей ampgarage разделят, но достоверно никто не знает, что им двигало.
Может у него, как у AZG два вагона таких трансформаторов было, даже в магазин ходить (а ходить он не любит судя по всему) не пришлось

ytrikoz, а в твоём КИТ-е какой транс был?

В моем именно "такой" и был. Ceriatone их сам мотает по "лекалам" Triad R-2C.

Да, уже посмотрел фотки на первой странице. А где фотка готового и собранного изделия?

На второй странице последнее, что фотографировал... обзаведусь конденсаторами нужного номинала, буду с брайтами экспериментировать сфотографирую, что получилось в итоге
Хотя если хочешь посмотреть, могу и сейчас сфоткать... для тебя в любой момент!

... и добавил:

Да что ты, зачем столько беспокойства
Я просто думал, что всё закончено, а в теме конечного результата нет

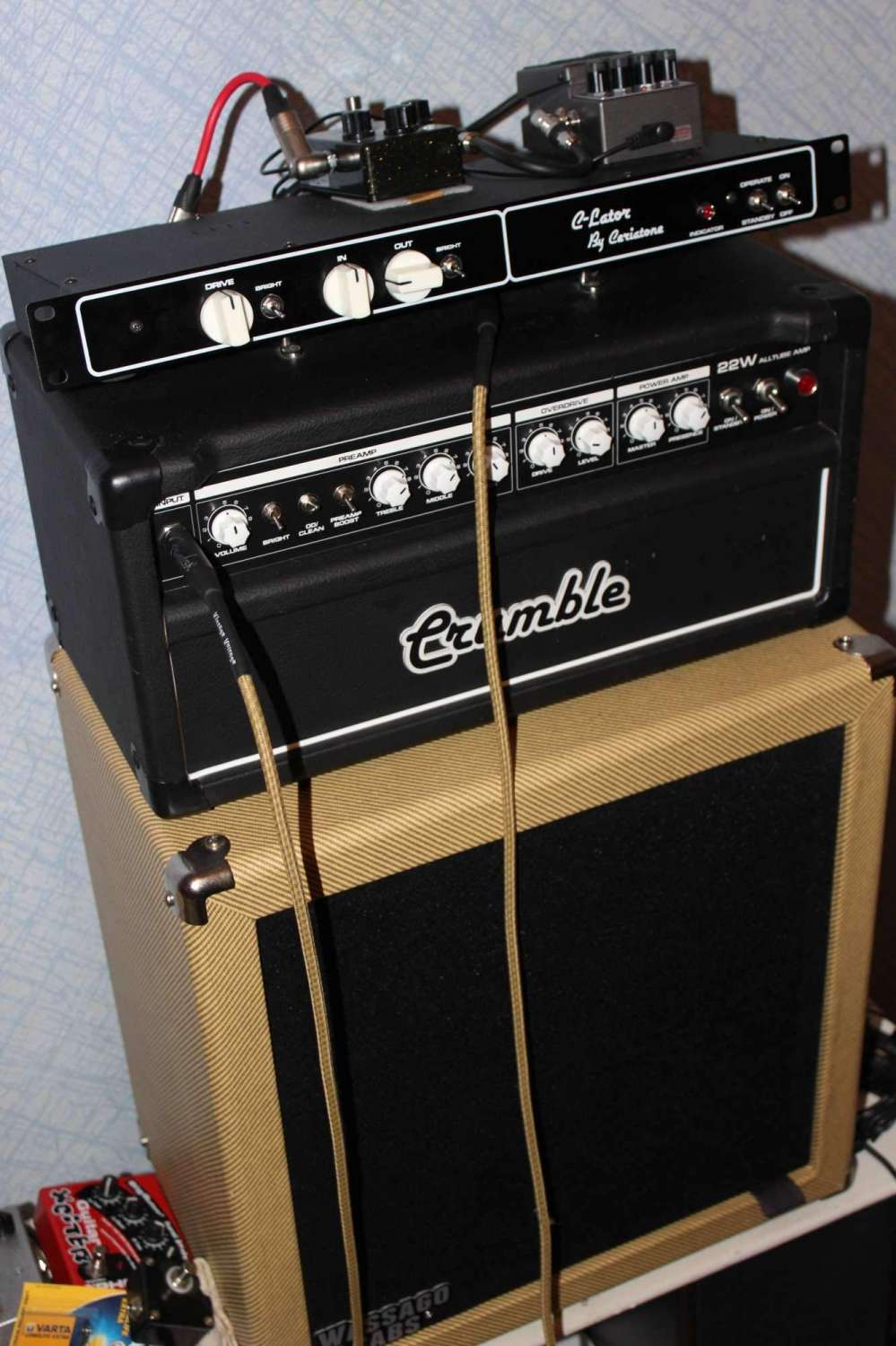

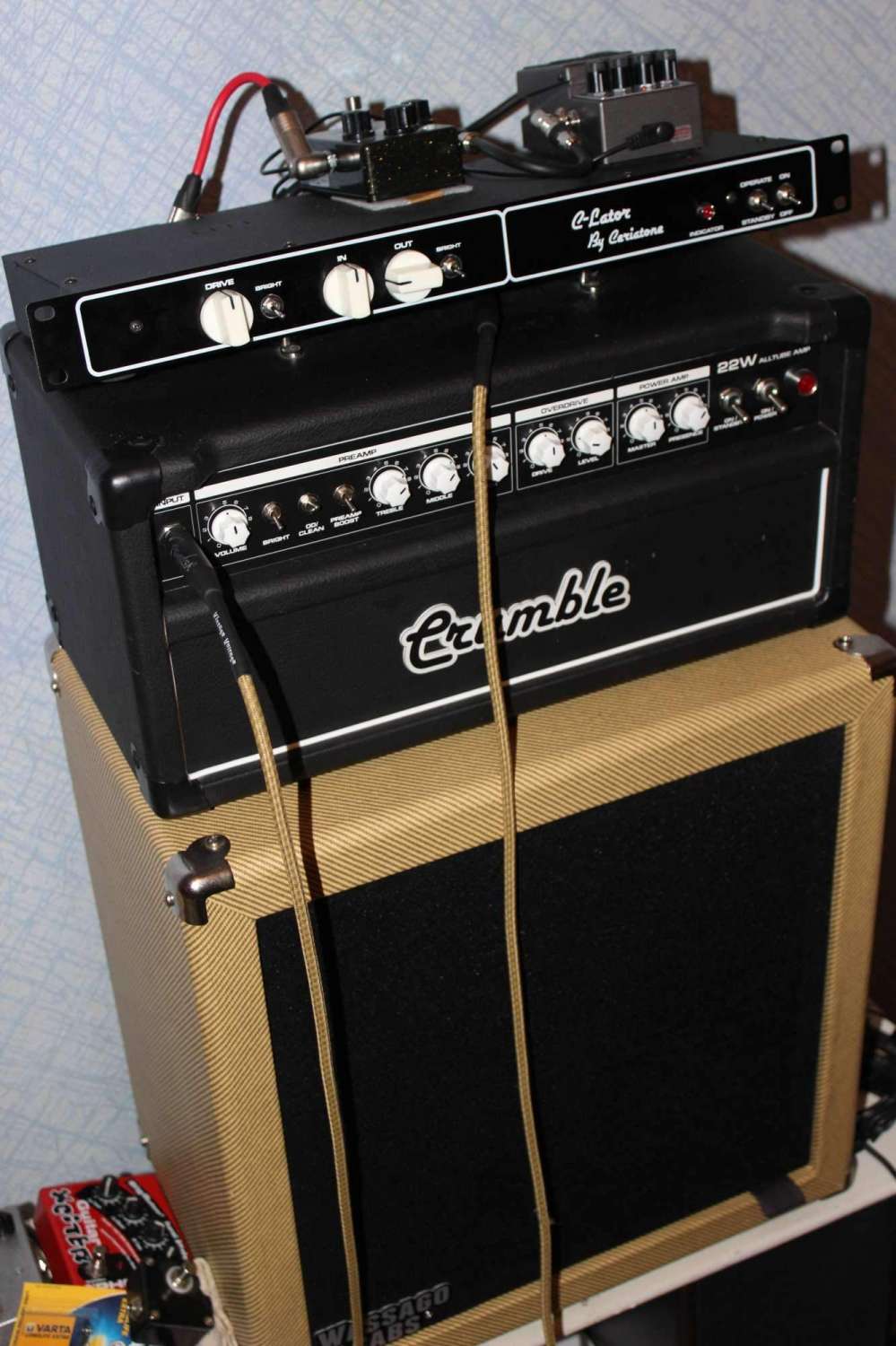

Выше постом, фотография конечного результата

Где использовать?

использовать в блоке питания петли, только  вместо 135 вольт, у меня 220

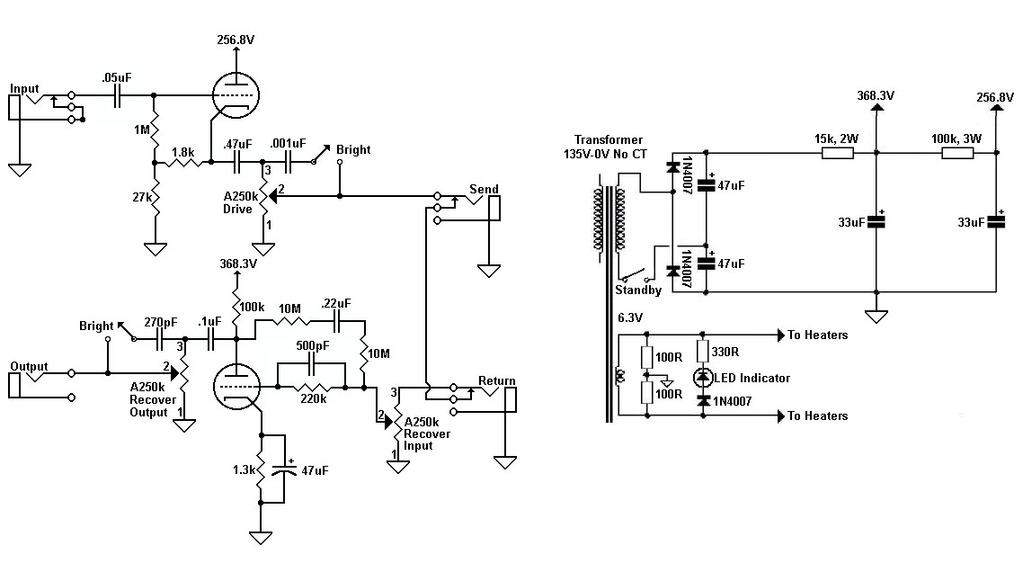

но ведь напряжения по этой схеме
https://guitarplayer.ru/index.php?action=dlattach;topic=257319.0;attach=859359;image

 368 вольт после 15килоомного резистора,  значит до него  ещё больше.

... и добавил:

ну тогда воткнуть 4 диода и удвоитель не ставить.

... и добавил:

https://guitarplayer.ru/index.php?action=dlattach;topic=257319.0;attach=859357;image - вот так

да, так и сделаю, спасибо за помощь!

Выше он хотел использовать его "по этой схеме"

Уже перехотел
