Re: Dumbl'ойд кривыми руками.
« Ответ #60 : Марта 21, 2014, 14:48:43 »
SBB, не приближаешься, такой транс полампера могет в номинале после выпрямления, а в импульсе ваще хз скока.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Re: Dumbl'ойд кривыми руками.
« Ответ #61 : Марта 21, 2014, 15:05:25 »

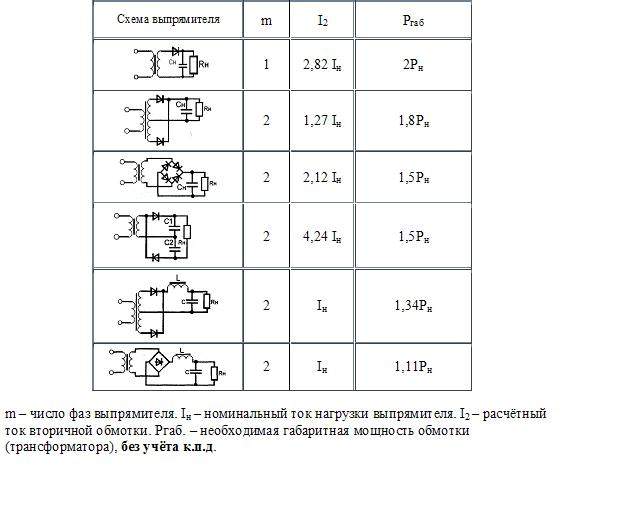

А как ты насчитал полампера? У Hammond 372JX номинальный ток 288 мА  При двухполупериодном выпрямителе этот ток надо поделить на 1.27 согласно таблице. Получается 226 мА. Не так ?

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #62 : Марта 21, 2014, 16:00:29 »
berty, большое спасибо за мнение и рассказ про свою работу! Я признаться не думал, что мое скромное мнение о возможности применения делителя приведет к столь принципиальному спору  ???
Я не коим образом не спорю об удобстве/неудобстве, тк опыта общения с этим усилителем у меня нет. Но думаю в процессе отстройки я смогу прийти к подходящей конструкции (даже если она будет идентична изначальной).

Ну раз уж кто-то все же читает, то продолжаем. Сегодня добрался и впаял-таки тестовую цепоку (перечисление от входа к земле): 220к, 1М реостат, пот 25к, 10к.



Предварительно покрутил, понравившееся положение получилось: общее сопротивление 435к, положение движок-земля 23к. Завтра времени будет больше (да и не так поздно), так что покручу повнимательнее.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Dumbl\'ойд кривыми руками.
« Ответ #63 : Марта 21, 2014, 16:23:19 »
SBB, согласен, лоханулся. Не полампера, это точно. Сча посчитаю.

... и добавил:

В общем, судя по этой писульке для наших напряжений и токов нагрузки для хаммондов можно примерно считать, что выпрямленный ток в нагрузке равен или чуть больше (10-15%) нарисованного в даташите действующего тока обмотки по переменке.
« Последнее редактирование: Марта 21, 2014, 17:39:46 от Тимон »

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #64 : Марта 23, 2014, 19:02:40 »
Ну что же, продолжаем крестовый поход некомпетентности и сатанизма!  >:D

Недолгими весенними вечерами сижу я окутанный клубами канифольного дыма, кручу ручки, перебираю номиналы, слушаю и думаю как же оно лучше, но в скором времени медитативный сей процесс придется на некоторое время прервать, так как сдам я своего б/у японца на замену ладов. В виду такой незадачи встал закономерный вопрос "что делать?", но ответ нашелся весьма быстро - облагораживать!

Во имя хаоса неделимого были нарисованы фальшпанели, которые на днях и будут заказаны:


Печать на алюмишке. Но вот незадача, печатники-то отверстий мне не наковыряют, а люмишка тонкая и мягкая. В общем, комрады, помогите советом кто как/чем сверлит (а может и не сверлит) такие штуковины?  ???

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Dumbl'ойд кривыми руками.
« Ответ #65 : Марта 23, 2014, 19:15:31 »
Цитата: banzai-che от Марта 23, 2014, 19:02:40
В общем, комрады, помогите советом кто как/чем сверлит (а может и не сверлит) такие штуковины?  ???

В конторе по лазерной резке металла. Либо в конторе, которая делает рекламные таблички, путем фрезеровки двухцветного пластика.

Даже не думай пытаться сверлить дрелью, выбросишь потом  :)

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #66 : Марта 23, 2014, 19:19:26 »
runing, у меня боевой план был через кондуктор на станке... но за наводку спасибо (резчиков у нас правда нет, а вот фрезер может у кого и имеется...)  :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Dumbl'ойд кривыми руками.
« Ответ #67 : Марта 23, 2014, 19:28:46 »
Цитата: banzai-che от Марта 23, 2014, 19:19:26
runing, у меня боевой план был через кондуктор на станке...

На каком станке? Если есть пресс и подходящий пуансон на нужный диаметр, то можно и пробить.
Но поскольку это единичный экземпляр, то устанешь перенастраиваться, да и точность будет не высока  ???

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #68 : Марта 23, 2014, 19:31:32 »
runing, не-не-не, я сверление через кондуктор имел в виду, пресс-то и на сто найти можно, но оснастку точить/калить... в общем для окупаемости надо будет много усилков сделать   :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Dumbl'ойд кривыми руками.
« Ответ #69 : Марта 23, 2014, 19:38:15 »
Цитата: banzai-che от Марта 23, 2014, 19:31:32
runing, не-не-не, я сверление через кондуктор имел в виду, пресс-то и на сто найти можно, но оснастку точить/калить... в общем для окупаемости надо будет много усилков сделать   :)

Какой толщины панель? Если около 1мм, то просверлить на 10-12мм красиво не выйдет. Даже если промежуточно будешь сверлить меньшими сверлами, все равно отверстие выйдет рваное и помятое  :(

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Dumbl'ойд кривыми руками.
« Ответ #70 : Марта 23, 2014, 19:55:03 »
Если тонкий алюминий - на мой вкус проще взять трубчатые пробойники по коже, или просто стальные трубки нужных диаметров, заточить на наждаке - и пробить на деревяшке. Отверстия выходят ровные и аккуратные.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95668
  • Санкт-Петербург
    • AZG CUSTOM
Re: Dumbl'ойд кривыми руками.
« Ответ #71 : Марта 23, 2014, 20:07:49 »
1мм алюминий нормально сверлится коническими ступенчатыми сверлами с плотным прижимом к относительно твердой поверхности, например фанере.

А если хочется по уму, то заказать в металлографике с фрезеровкой. Будет в разы качественнее.

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #72 : Марта 23, 2014, 20:13:06 »
AZG, фрезеровка понятное дело качественнее, но я не уверен, что найду в своем бобруйске тех кто это сделает  :(
В общем закажу дополнительный жертвенный кусочек и попробую ступенчатым сверлом. Спасибо!

Ден2, так же спасибо за запасной вариант  ;)

runing, именно разрывов и замятий боялся. Раньше такие панели только уже приклеенными к шасси сверлил, а тут в разнобой сделал.

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1861
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Dumbl'ойд кривыми руками.
« Ответ #73 : Марта 23, 2014, 20:37:30 »
Цитата: banzai-che от Марта 23, 2014, 19:02:40
Ну что же, продолжаем крестовый поход некомпетентности и сатанизма!  >:D

Недолгими весенними вечерами сижу я окутанный клубами канифольного дыма, кручу ручки, перебираю номиналы, слушаю и думаю как же оно лучше, но в скором времени медитативный сей процесс придется на некоторое время прервать, так как сдам я своего б/у японца на замену ладов. В виду такой незадачи встал закономерный вопрос "что делать?", но ответ нашелся весьма быстро - облагораживать!

Во имя хаоса неделимого были нарисованы фальшпанели, которые на днях и будут заказаны:


Печать на алюмишке. Но вот незадача, печатники-то отверстий мне не наковыряют, а люмишка тонкая и мягкая. В общем, комрады, помогите советом кто как/чем сверлит (а может и не сверлит) такие штуковины?  ???


может скинуть вот такой под редакцию вектор тебе?

Оффлайн banzai-che Автор темы

  • Эксперт
  • *****
  • Сообщений: 1071
Re: Dumbl'ойд кривыми руками.
« Ответ #74 : Марта 23, 2014, 20:46:56 »
Мясников, да не, у меня же не копия, но если это намек на то, что мой вариант страшен, то могу переделать  :)
