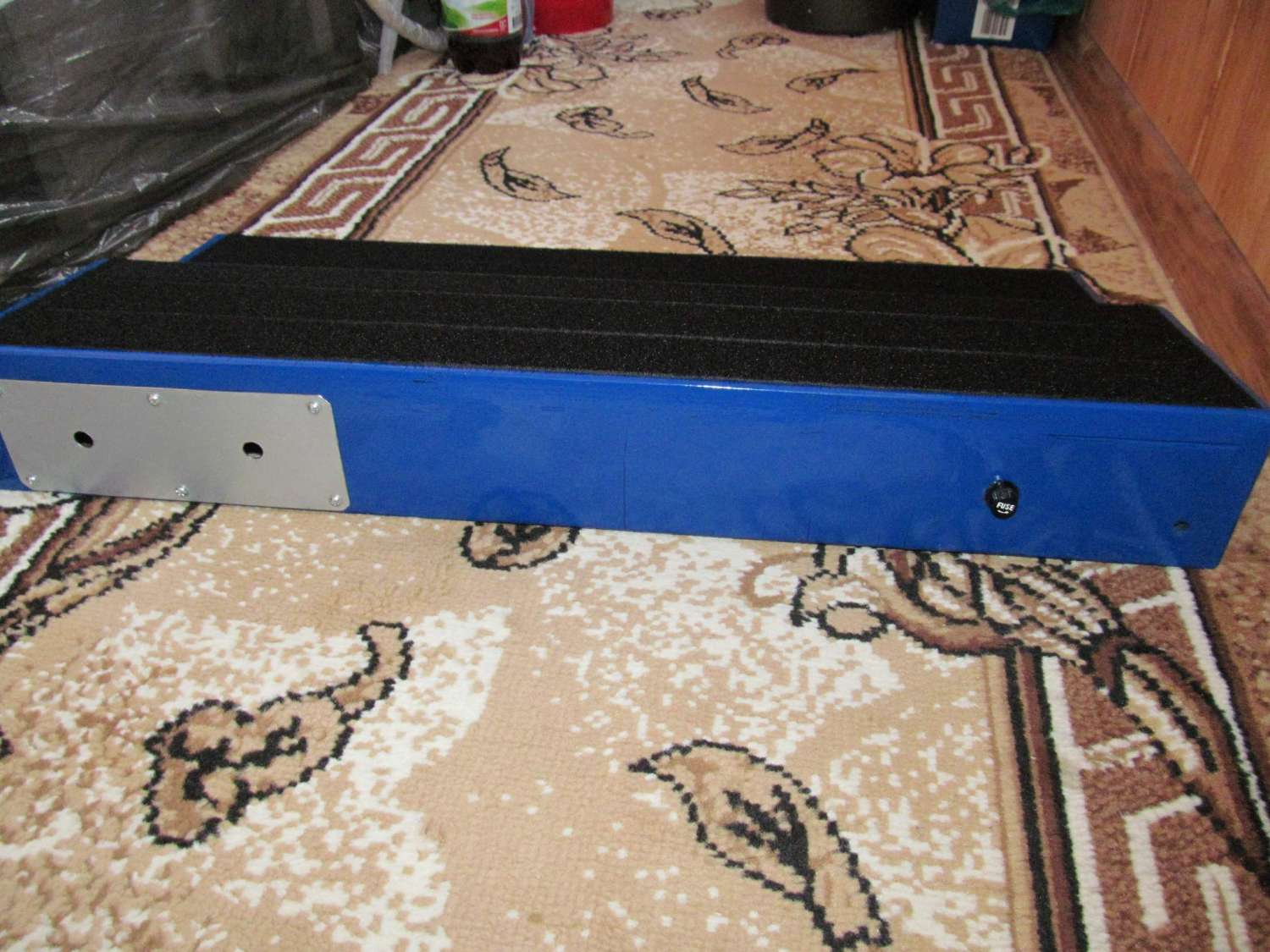

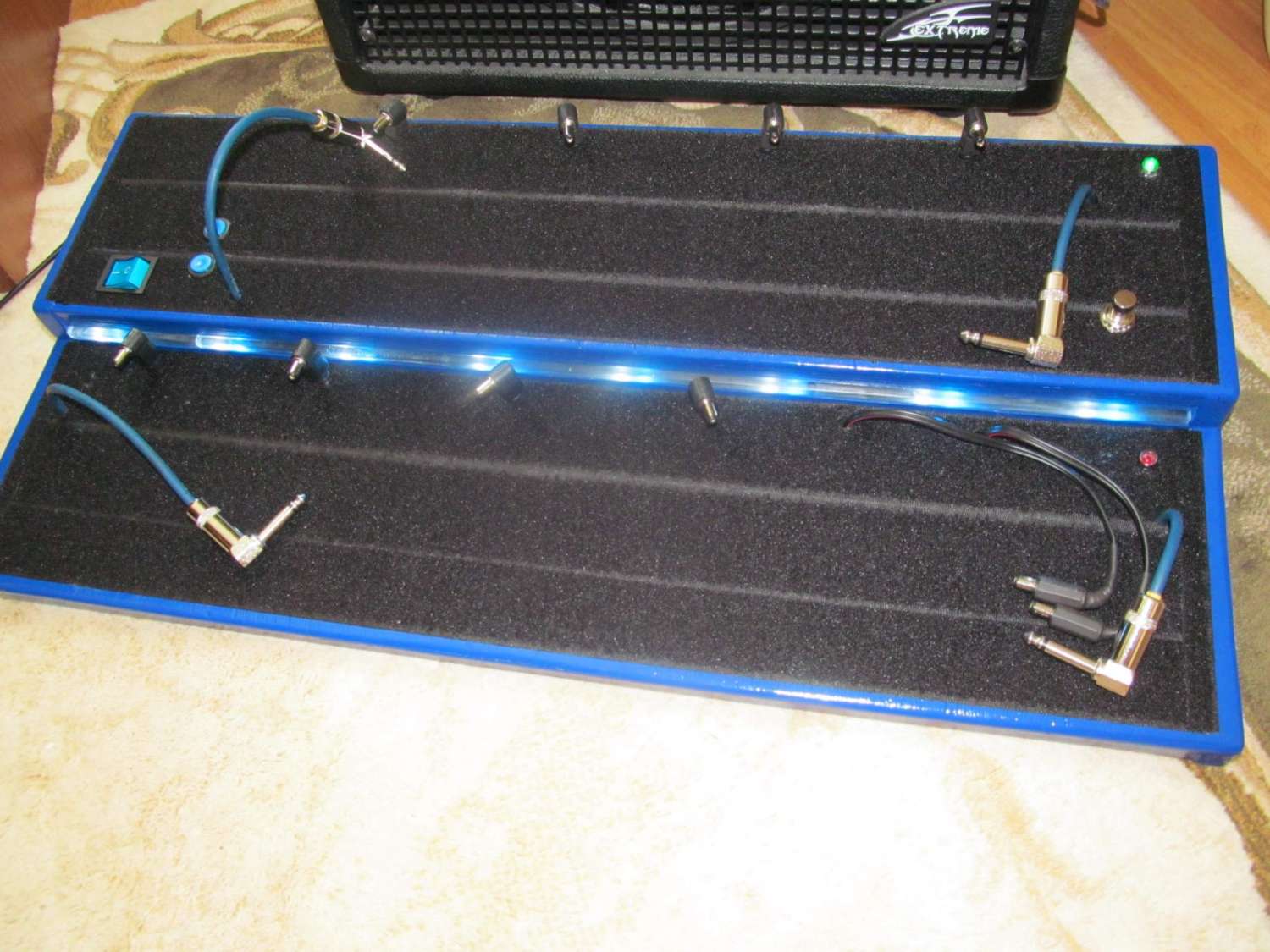

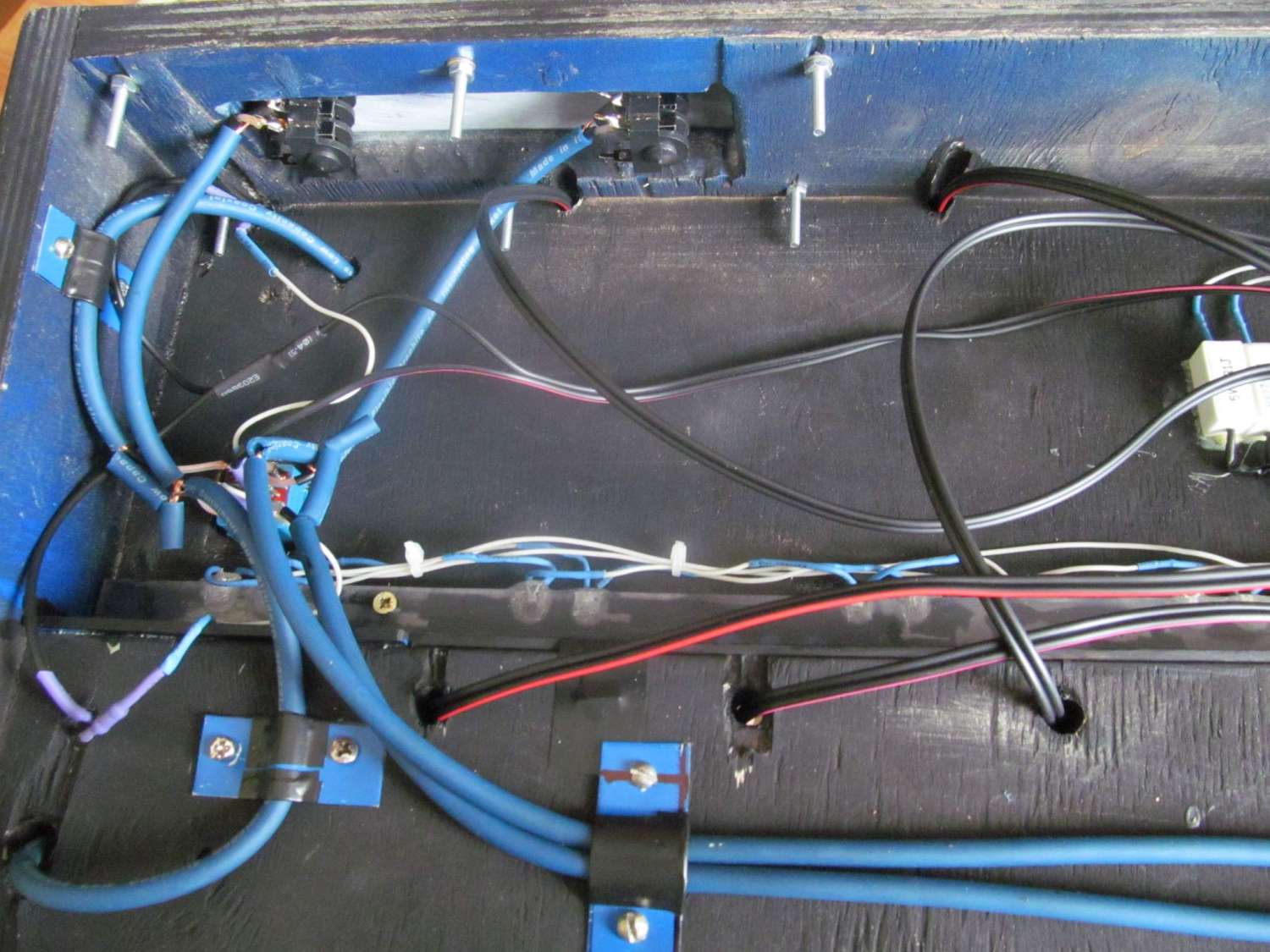

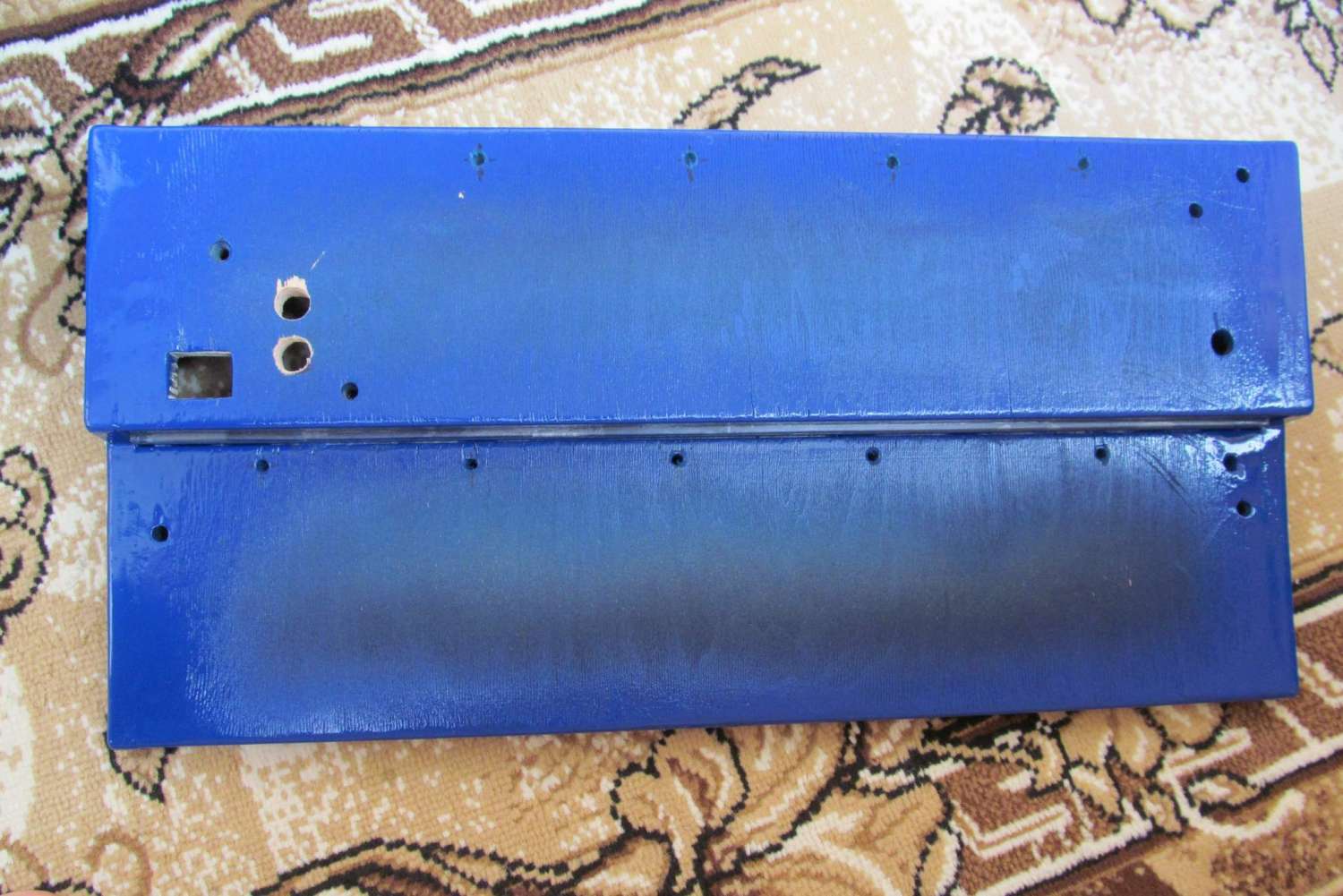

Давно уже хотел сделать приличный педалборд для своих педалей, и вот наконец взялся за это дело. В моём представлении как это должно быть сформировались такие требования к нему :

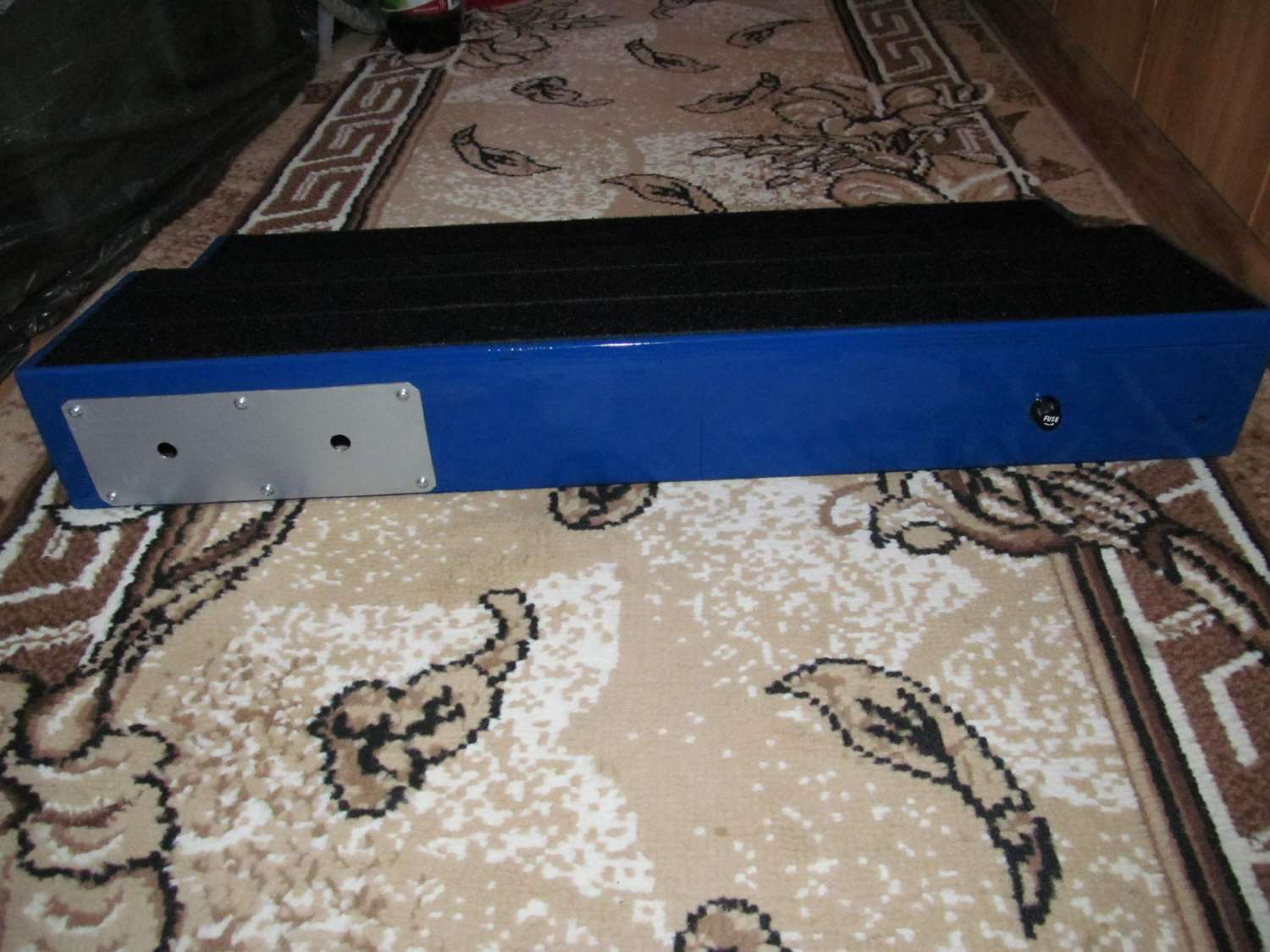

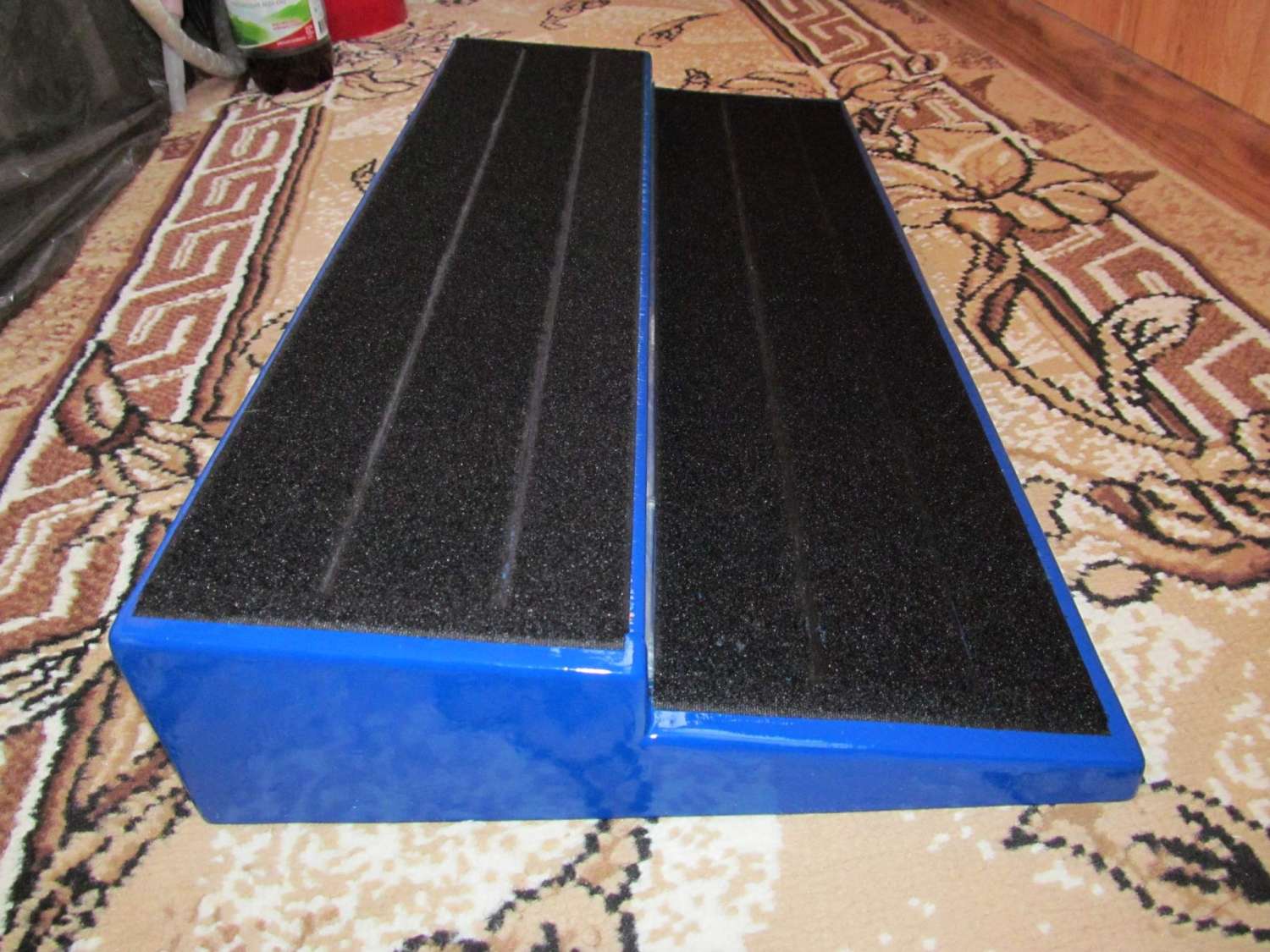

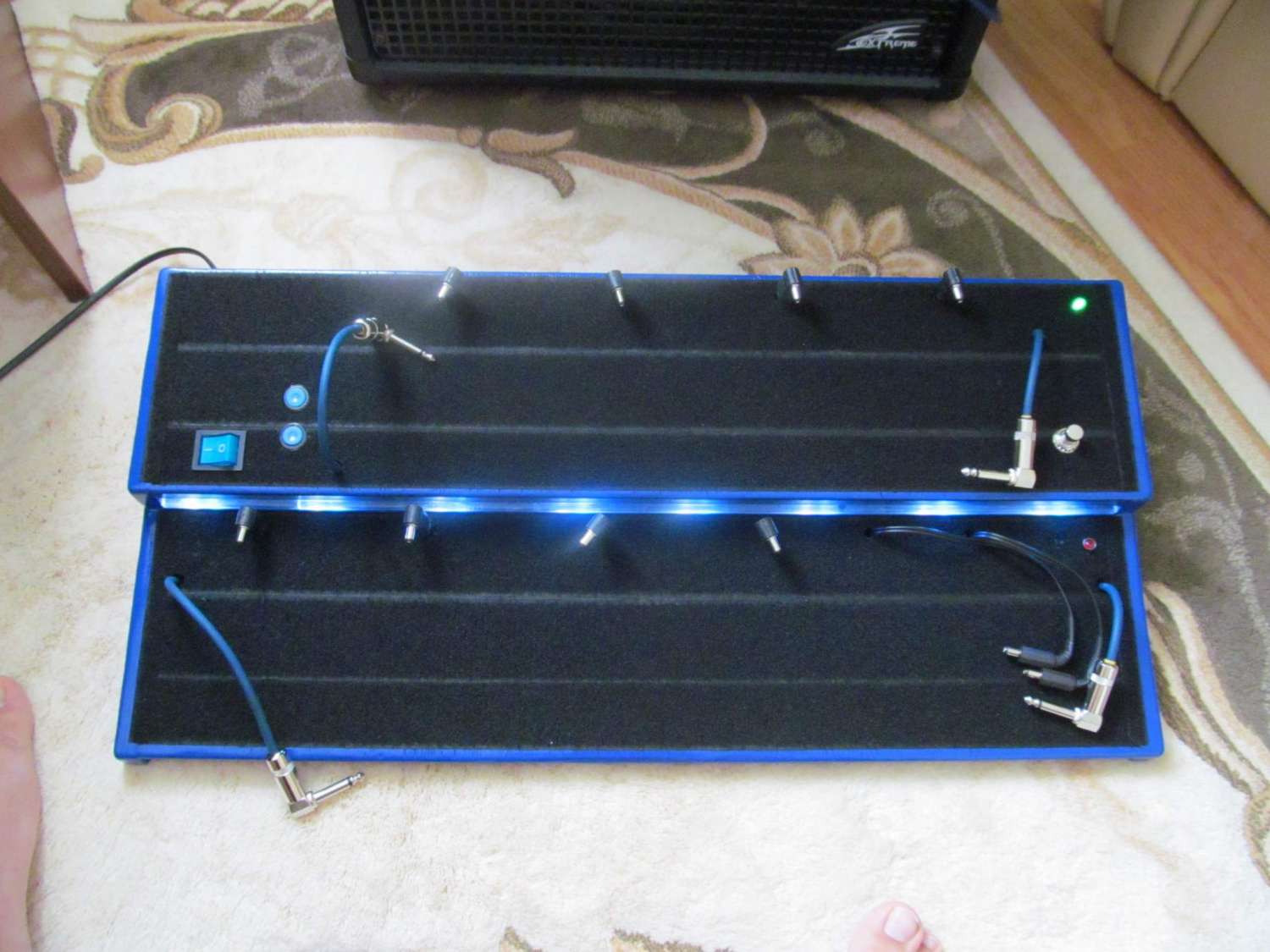

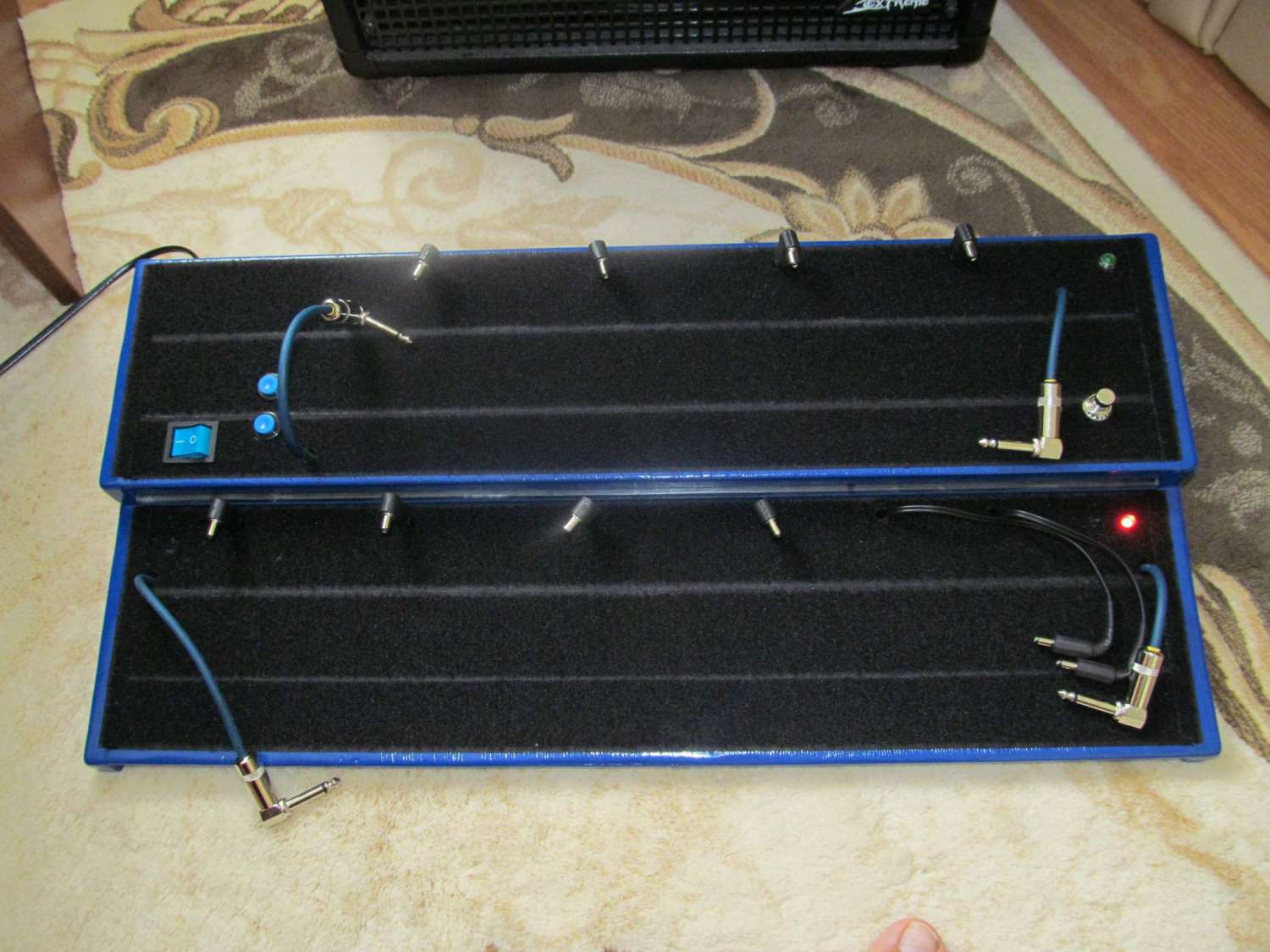

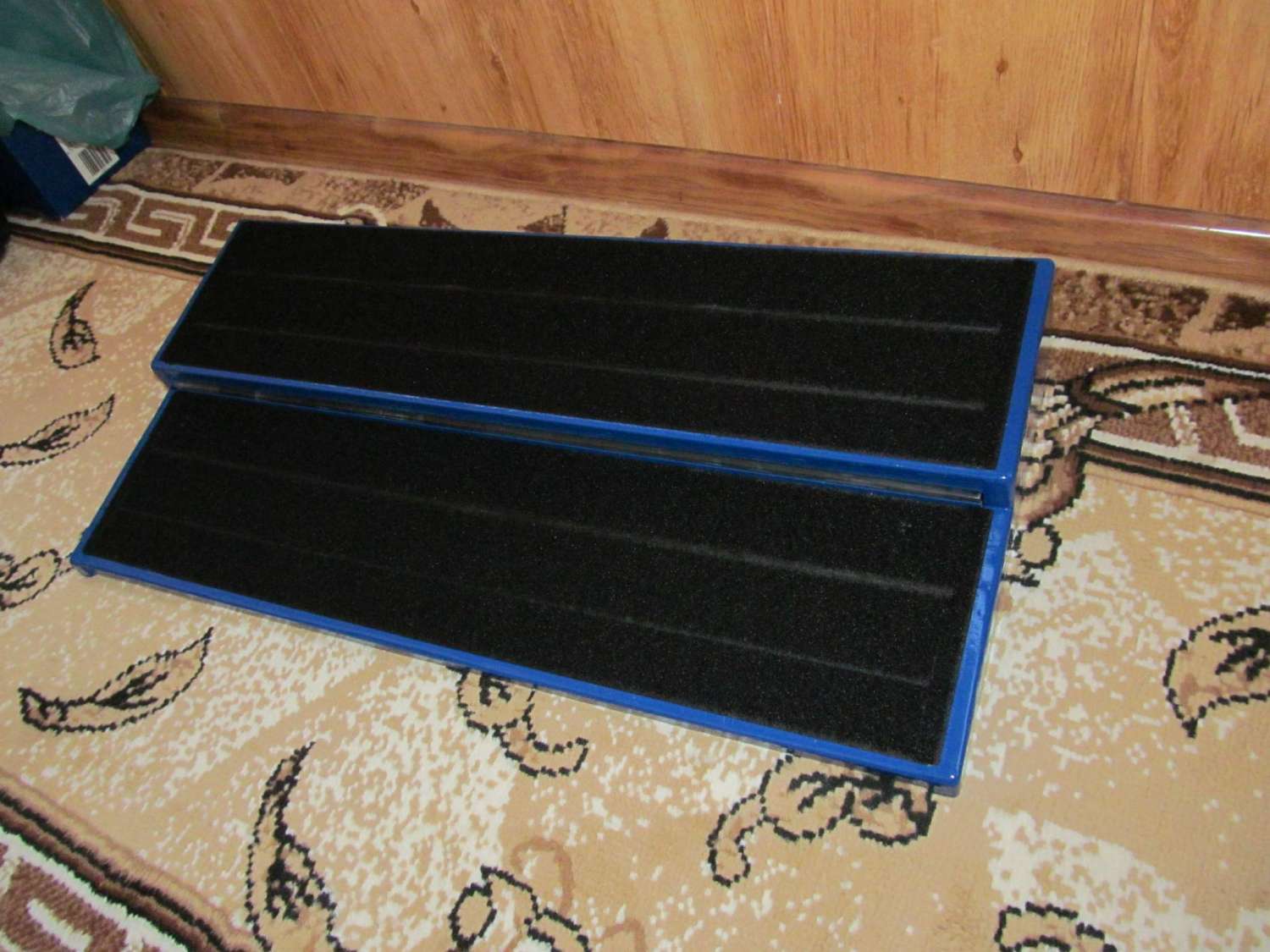

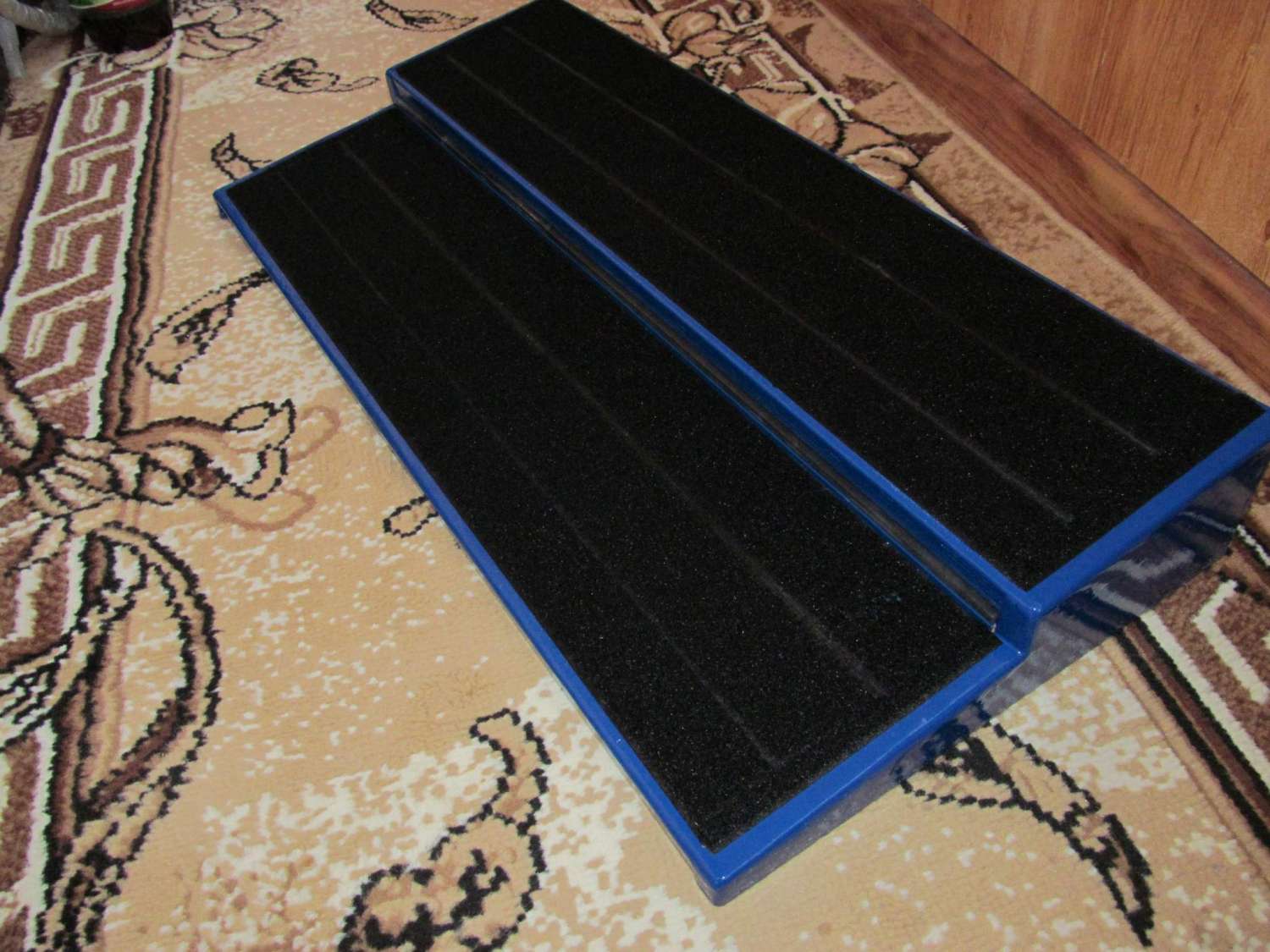

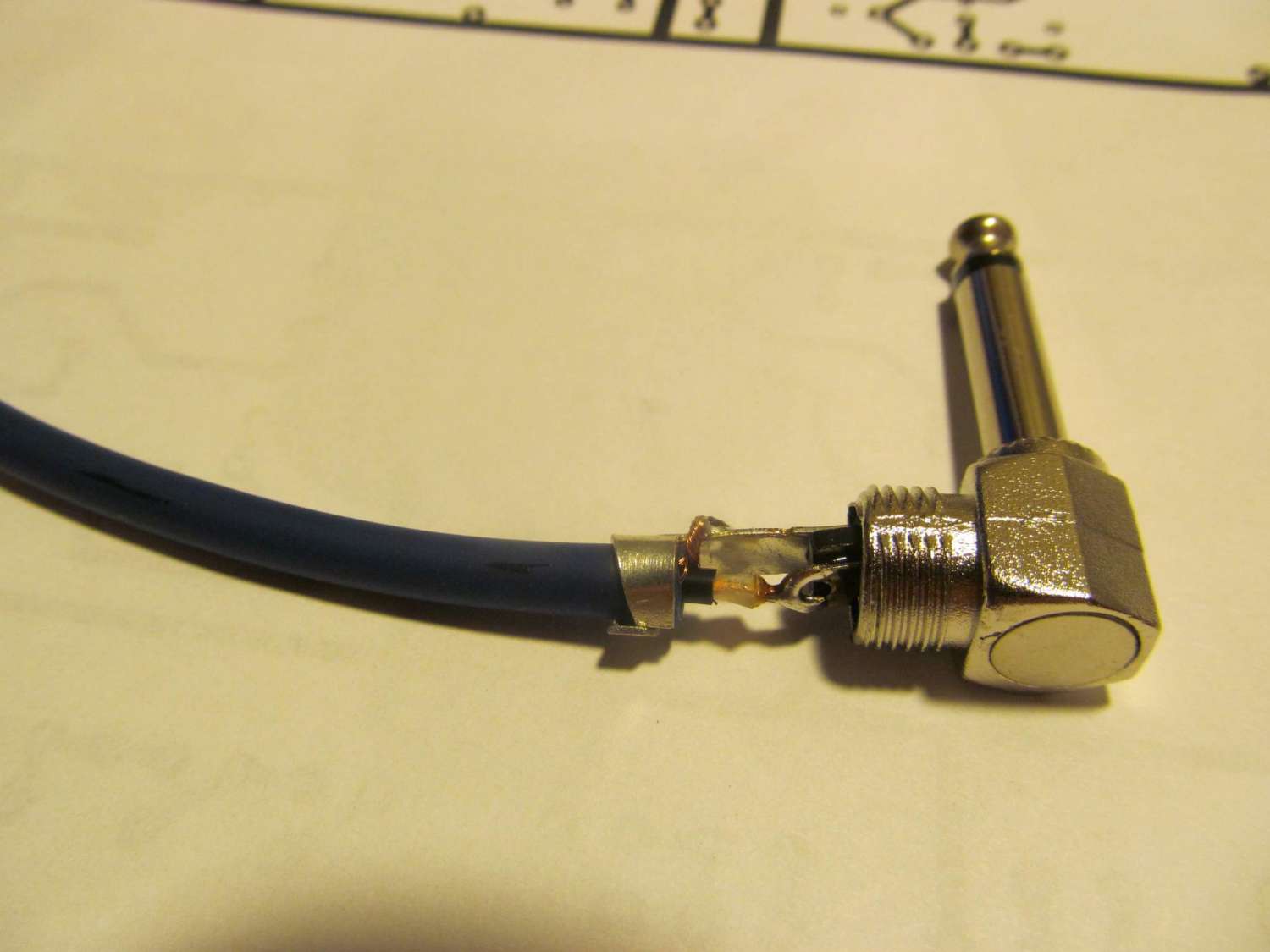

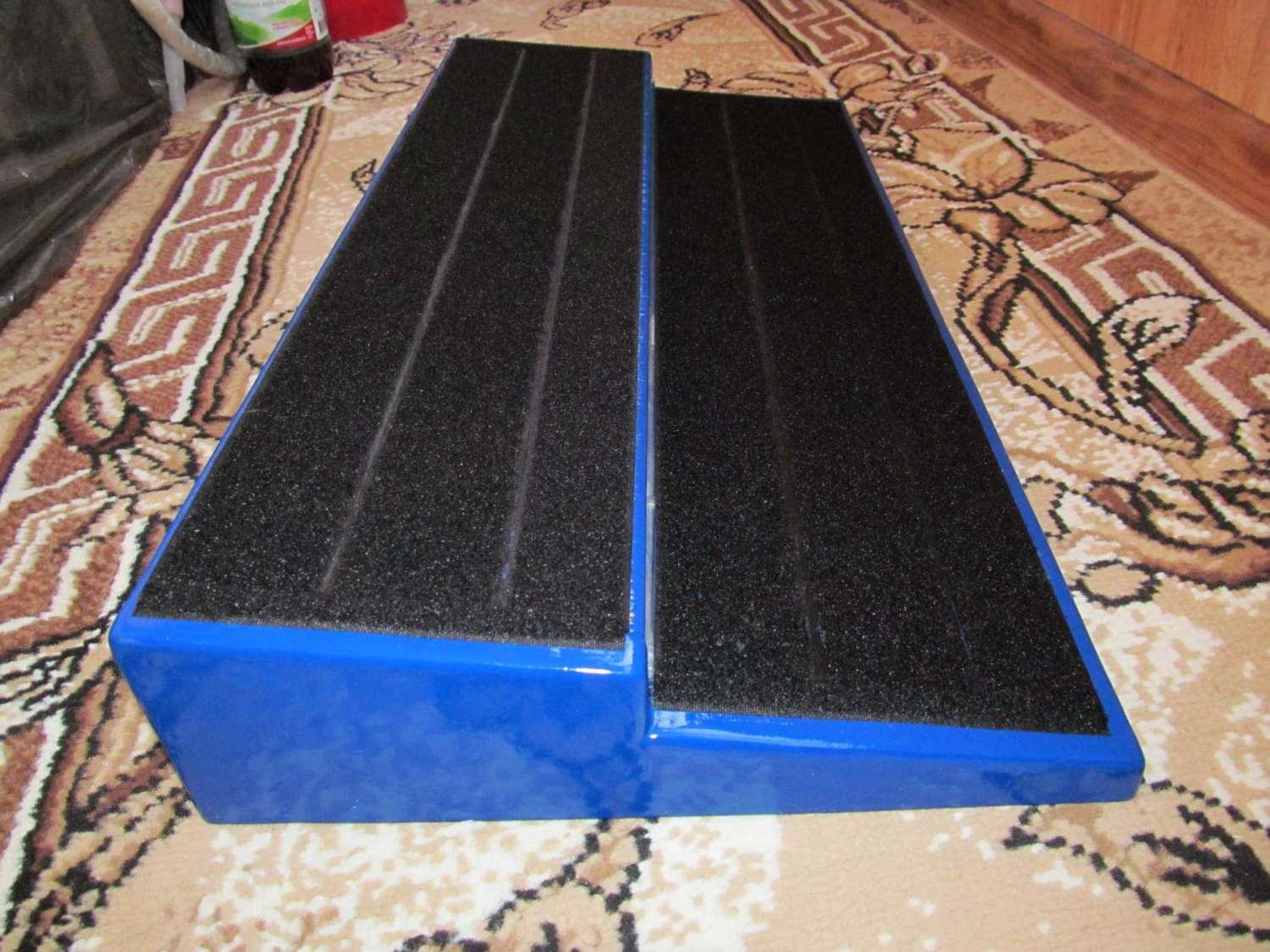

1. Должен быть двухярусным, и с двумя независимыми линиями цепочек педалей, которые будут переключаться кнопкой 3ПДТ ( типа как селектор А/В ,только не в виде педали, а сразу на педалборде) . То есть на одном ярусе будет одна цепочка педалей ( 4-5 шт) , и на другом ярусе другая цепочка ( тоже 4-5 шт) . Переключение будет сопровождаться светодиодной индикацией на каждый канал. Для меня это было принципиальным, так как больше примочек в одной цепочке мне не нужно . А вот переключение между ними очень кстати!!

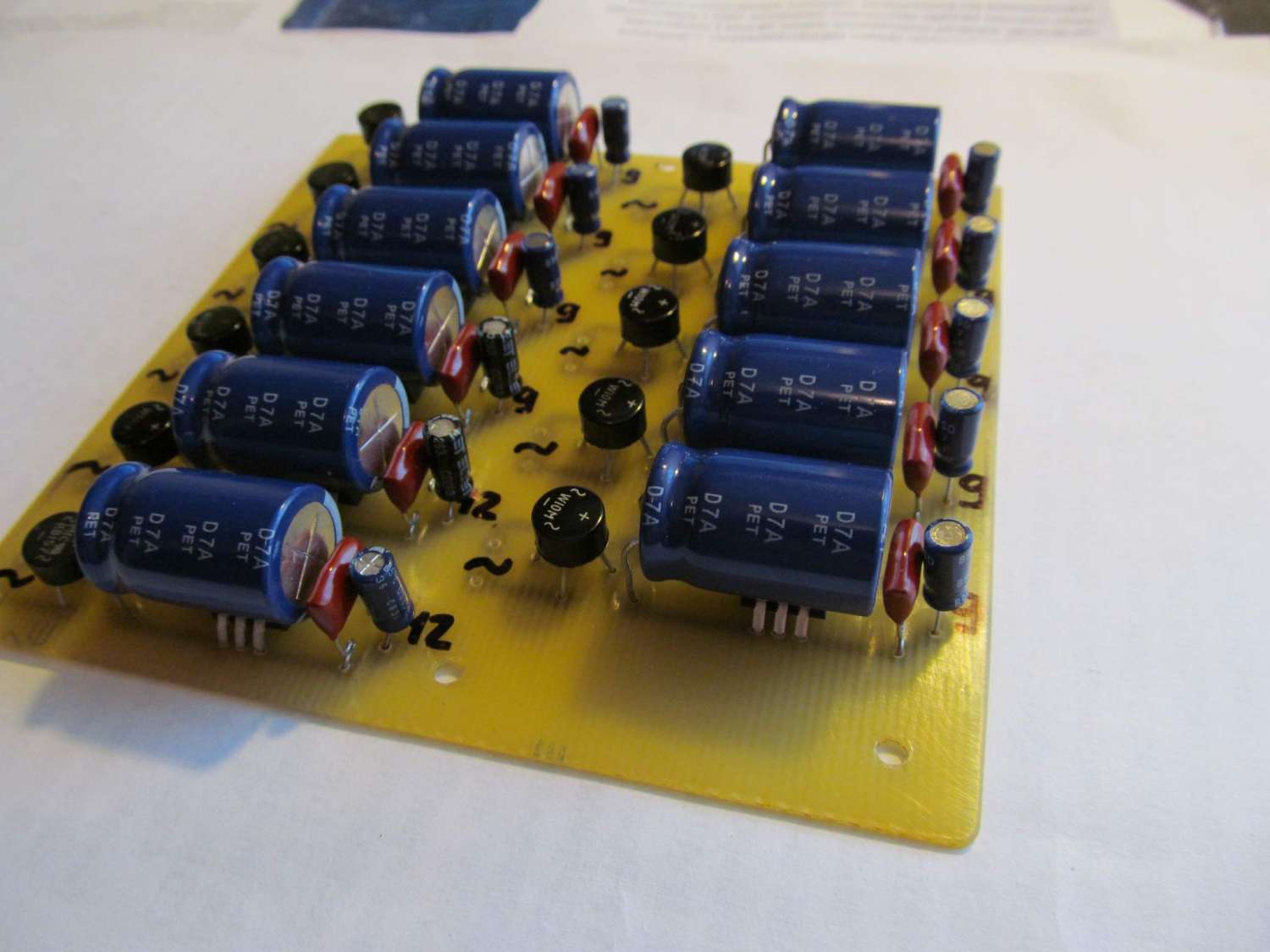

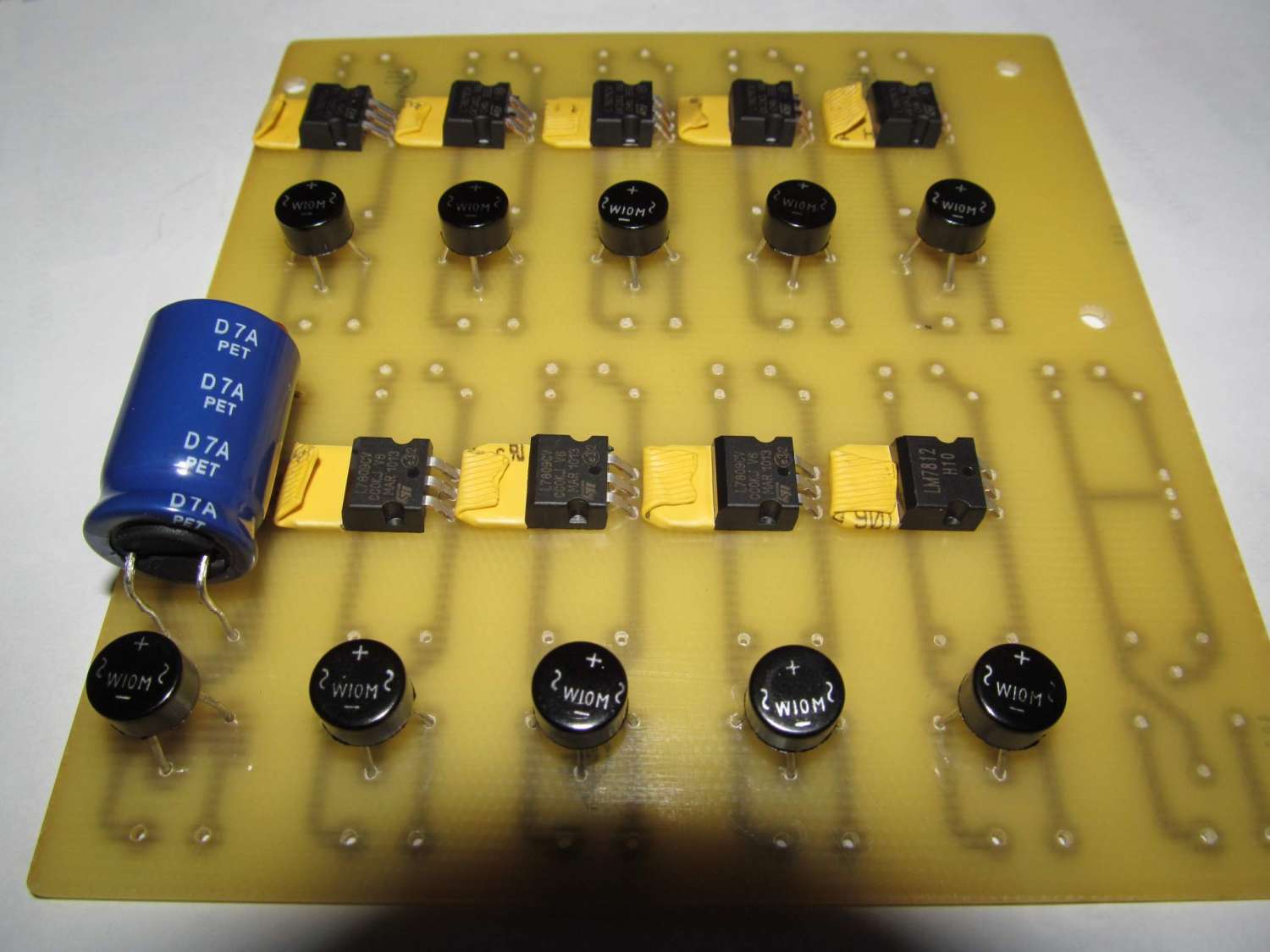

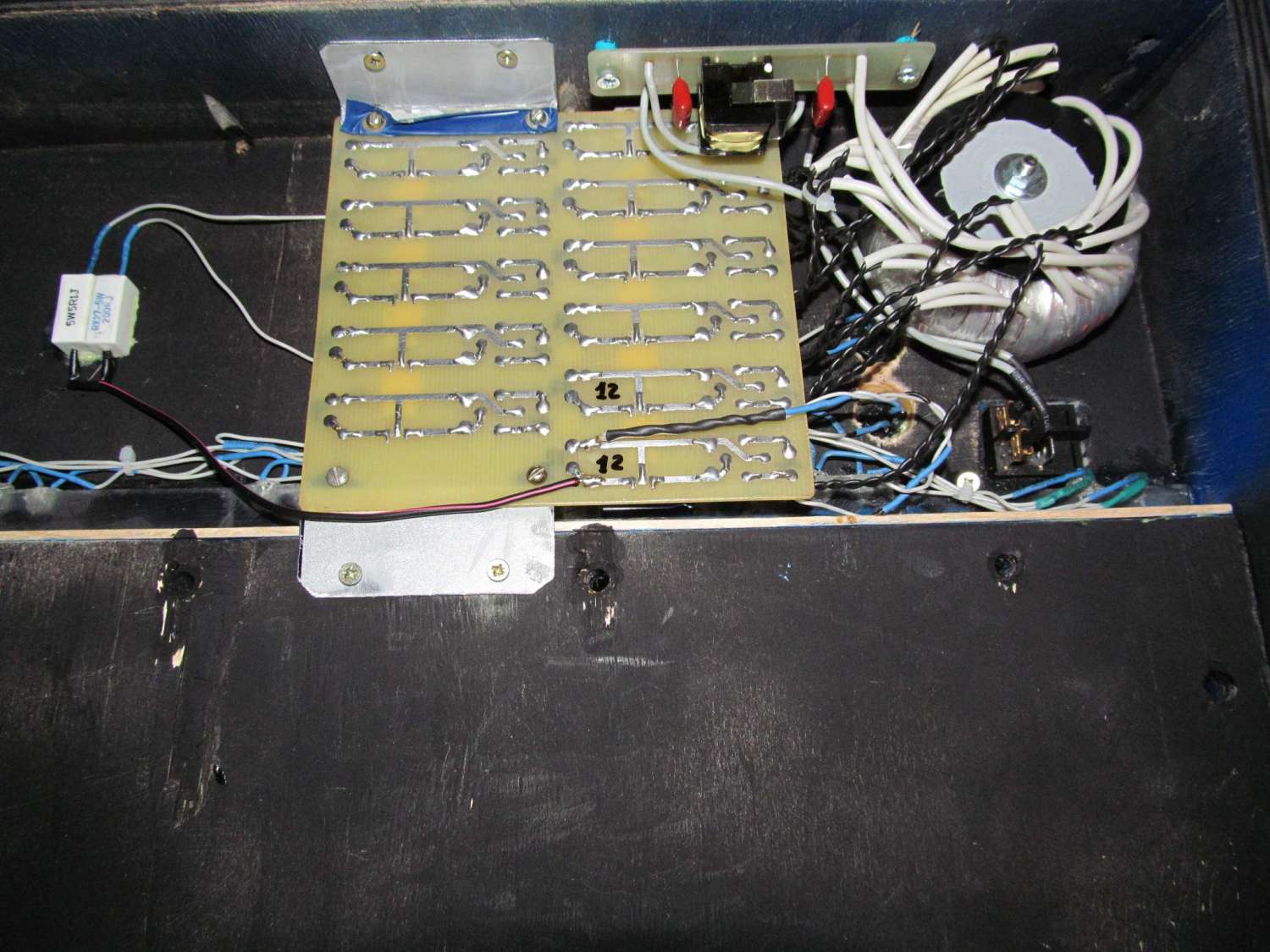

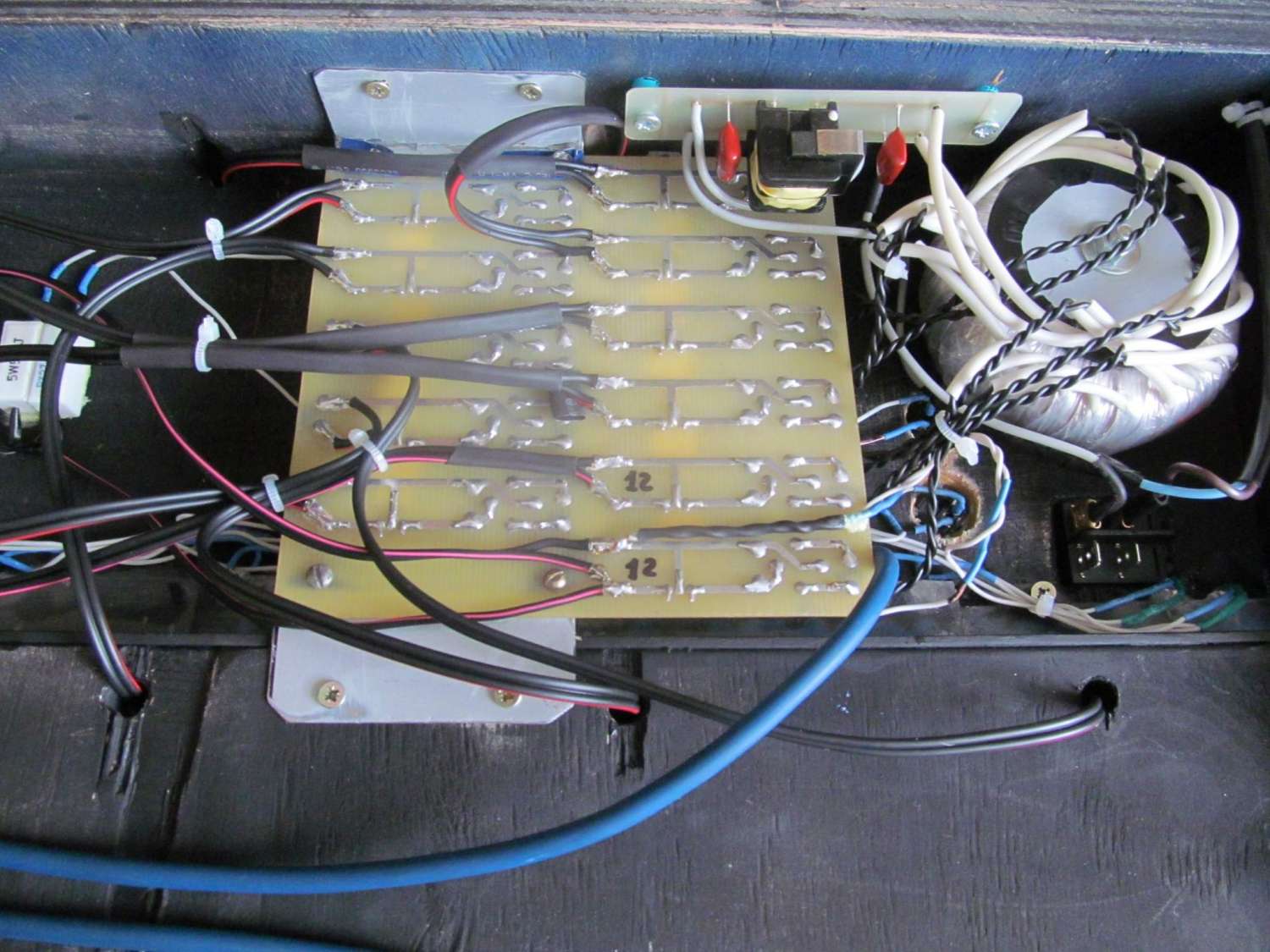

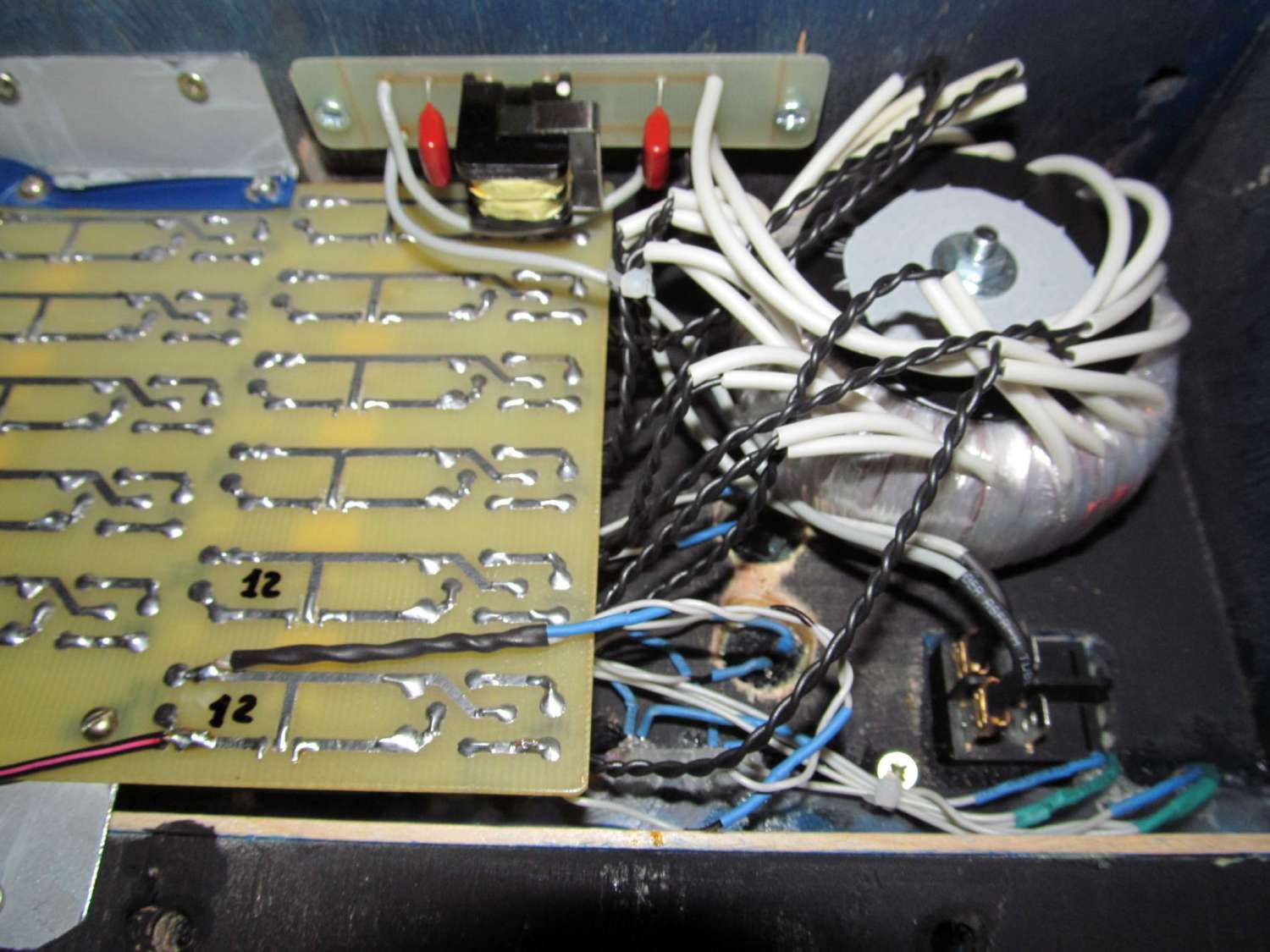

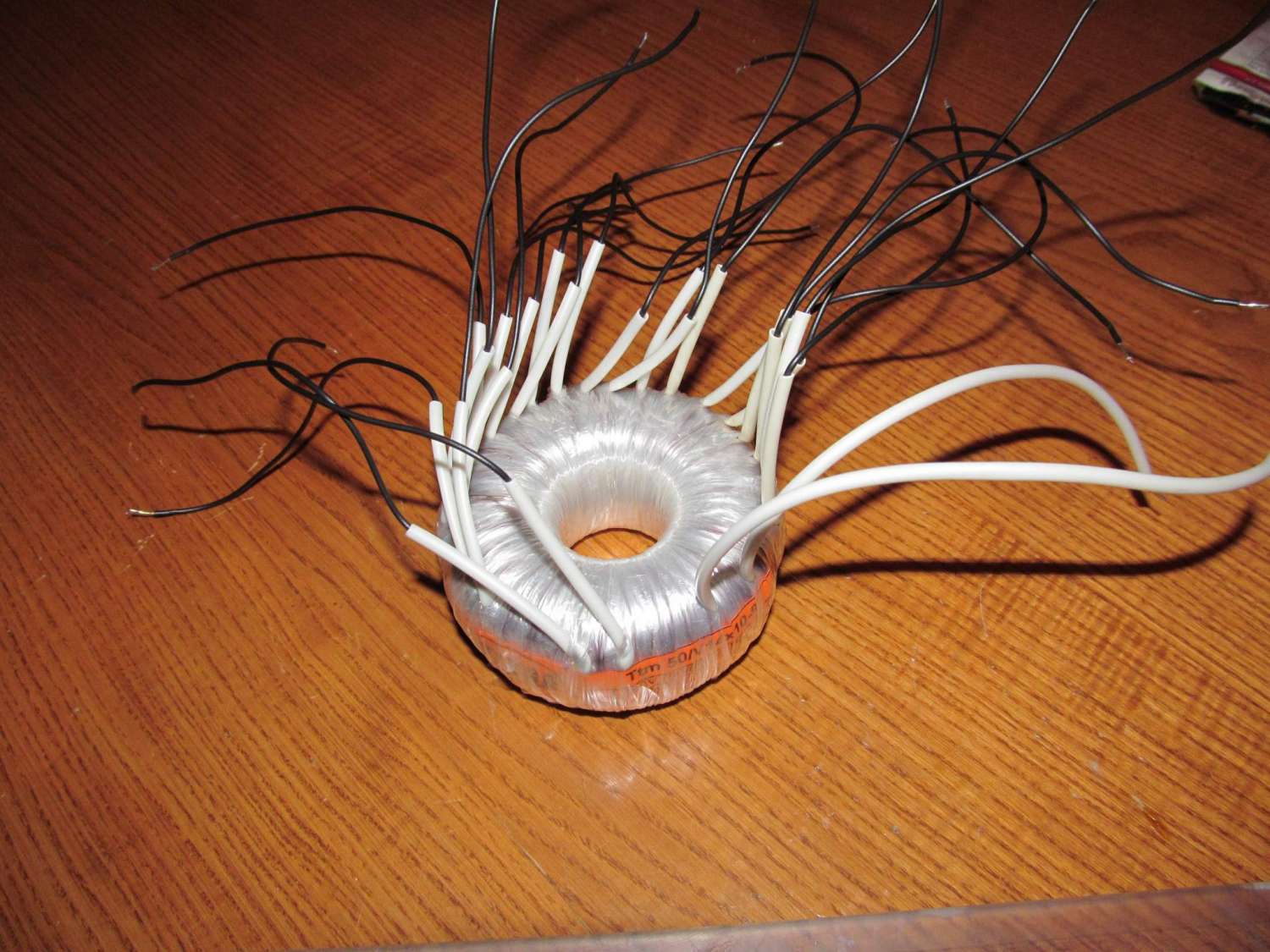

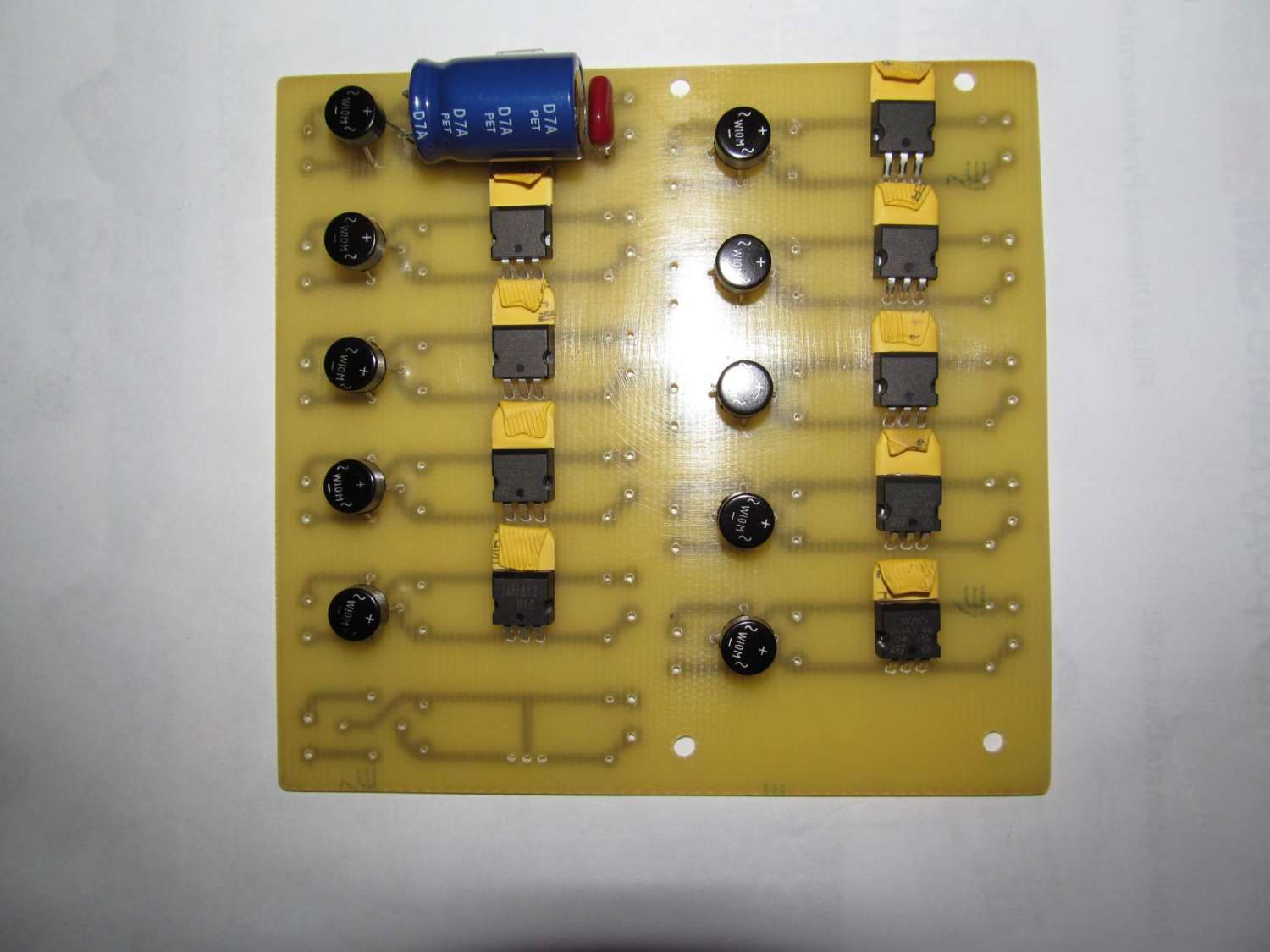

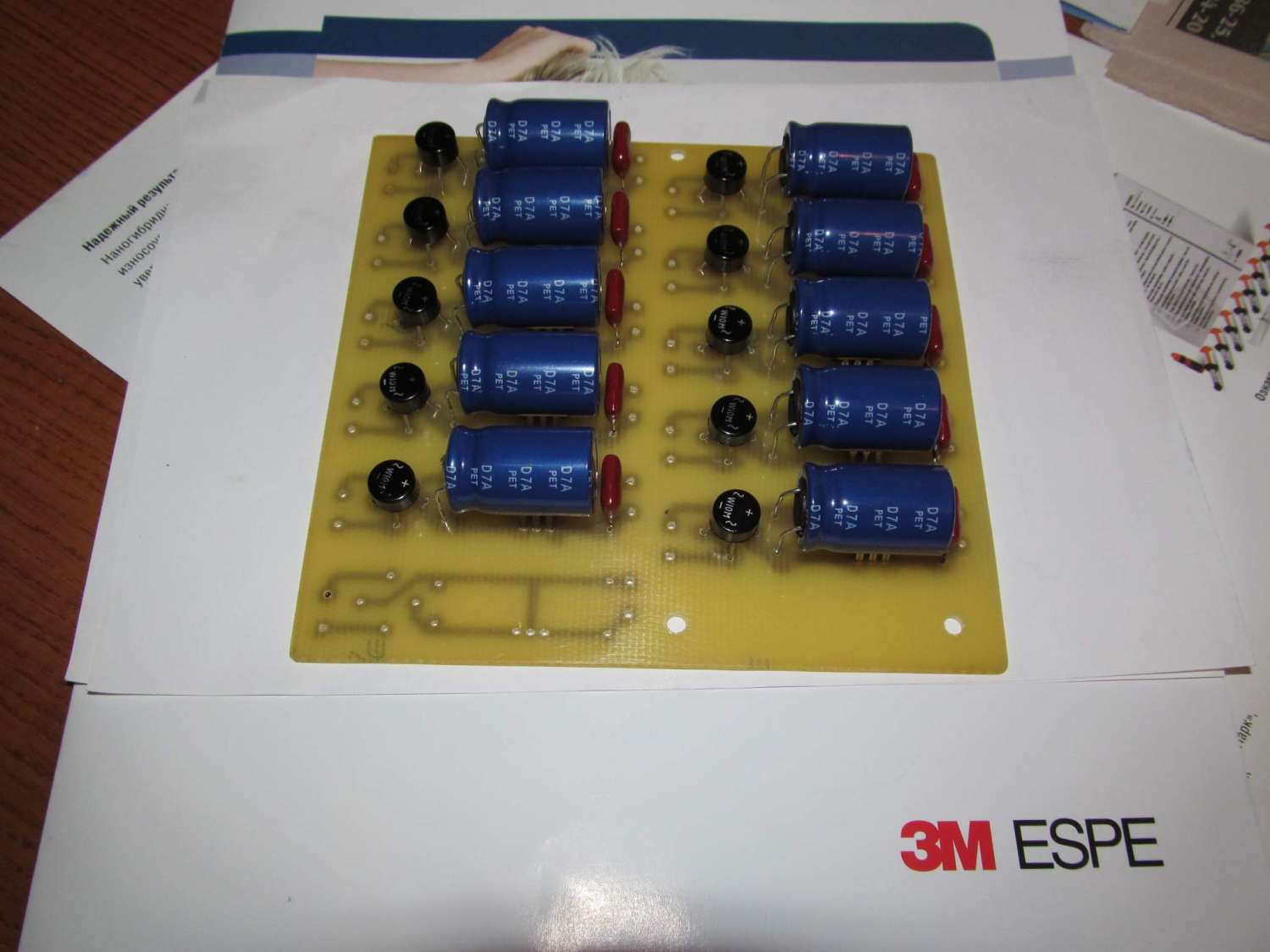

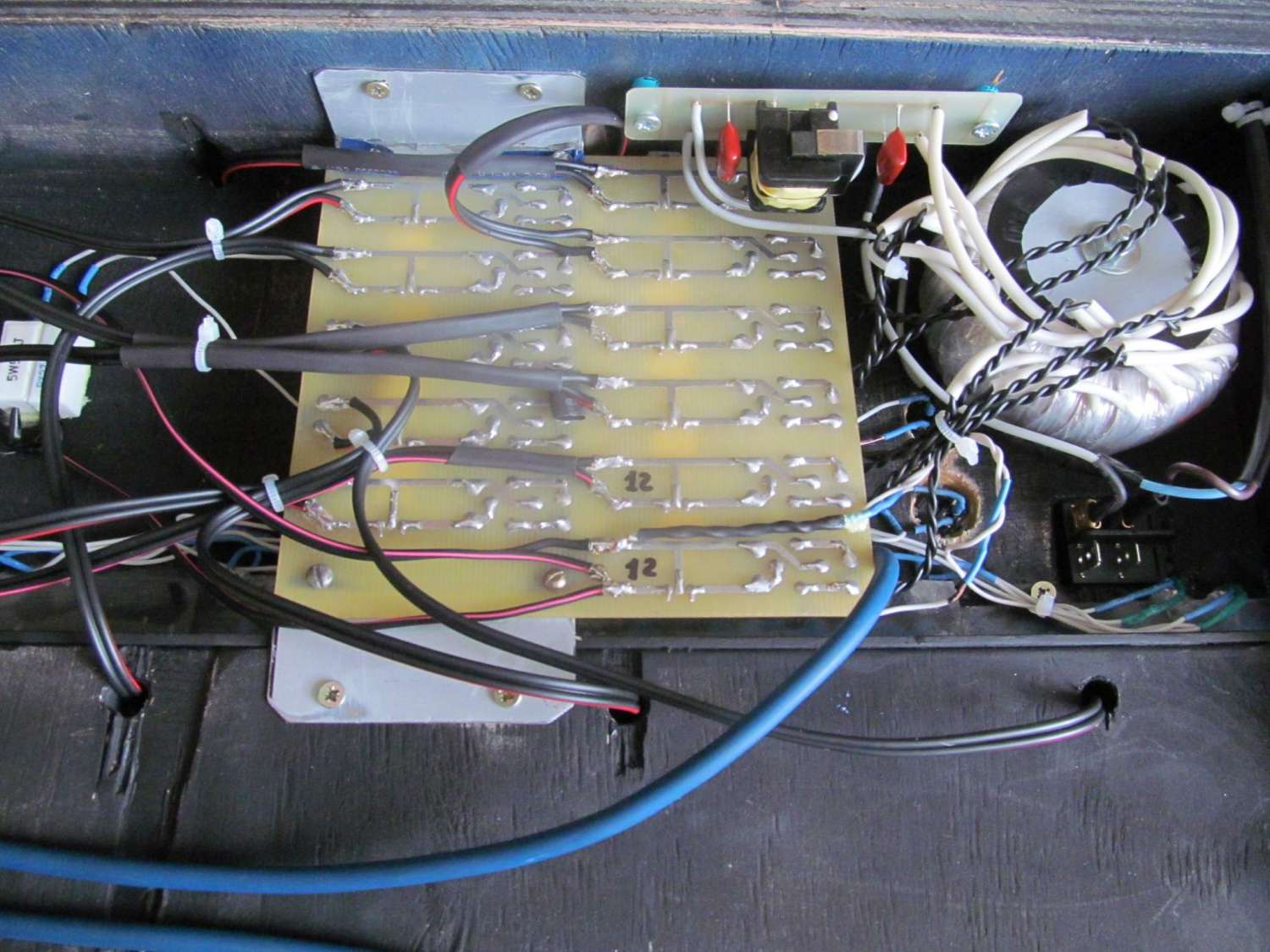

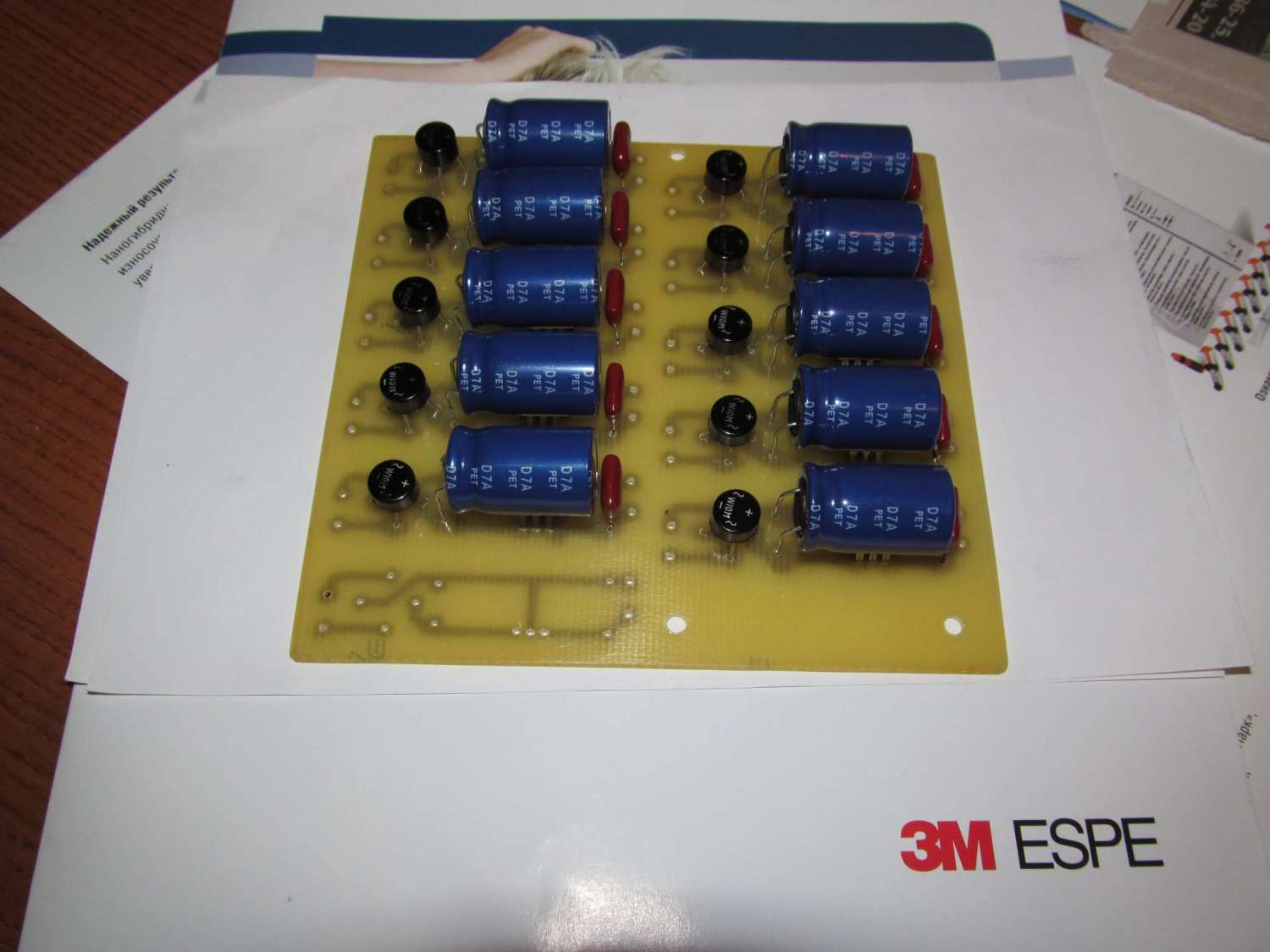

2. Блок питания. Я решил его делать сразу в корпусе педалборда, чтобы сэкономить место , и так мне кажется более рационально. К тому же решил делать БП с независимыми обмотками и выпрямителями на каждую примочку ( будет 9 или 10 отдельных выводов ) . Поэтому заказал соответсвующий ТОР на 10 независмых обмоток по 14 В и 200 мА каждая.

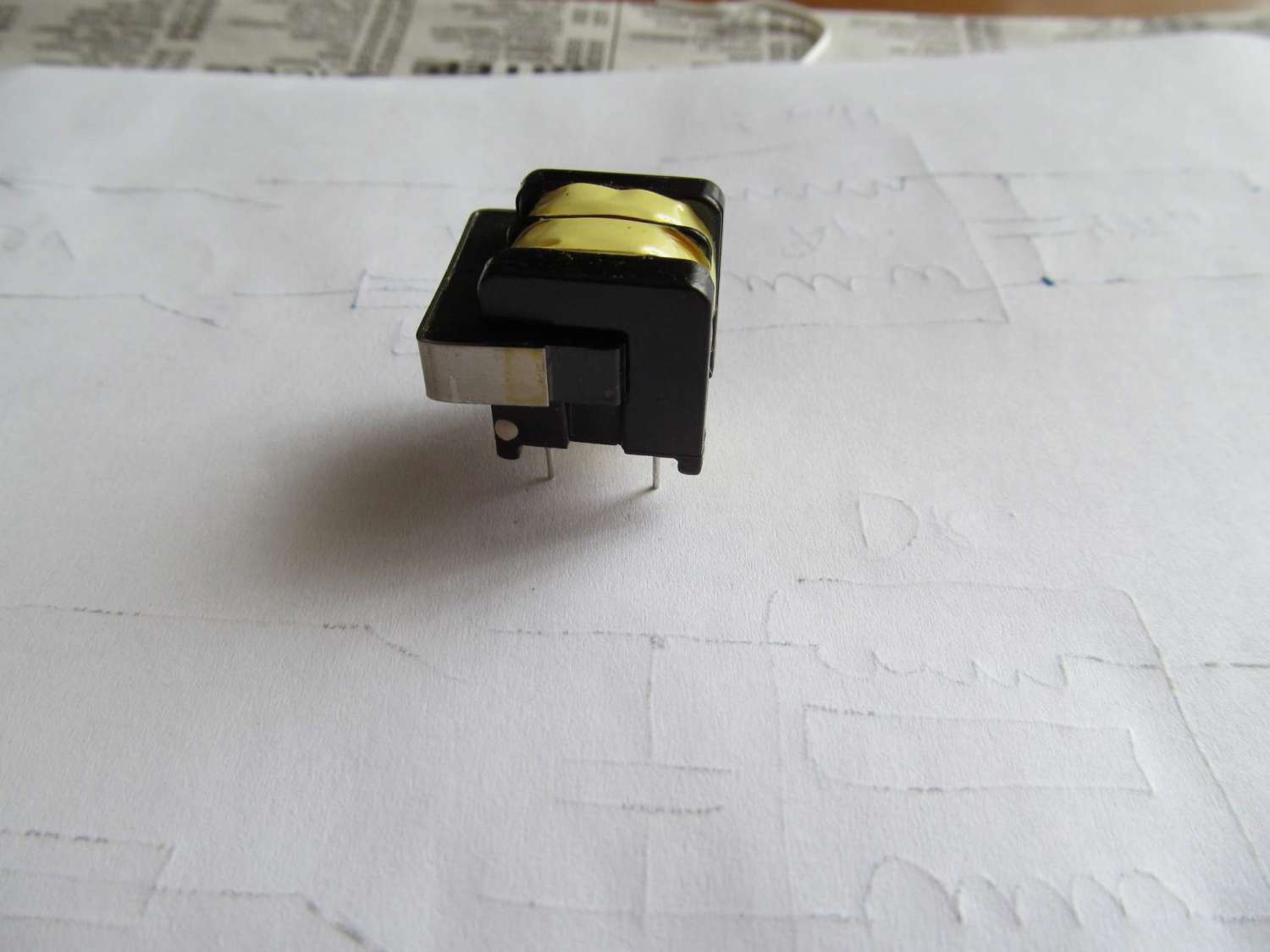

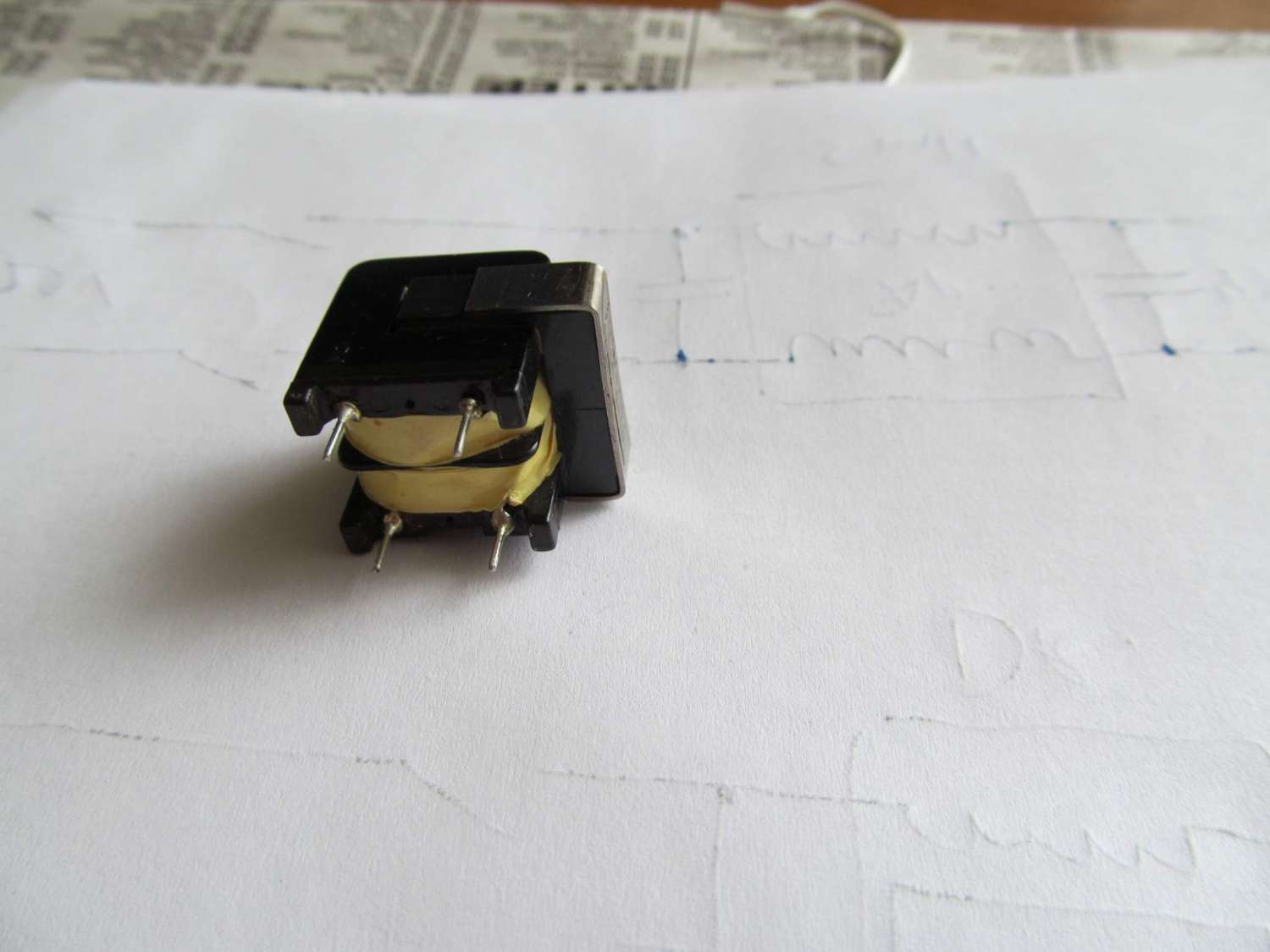

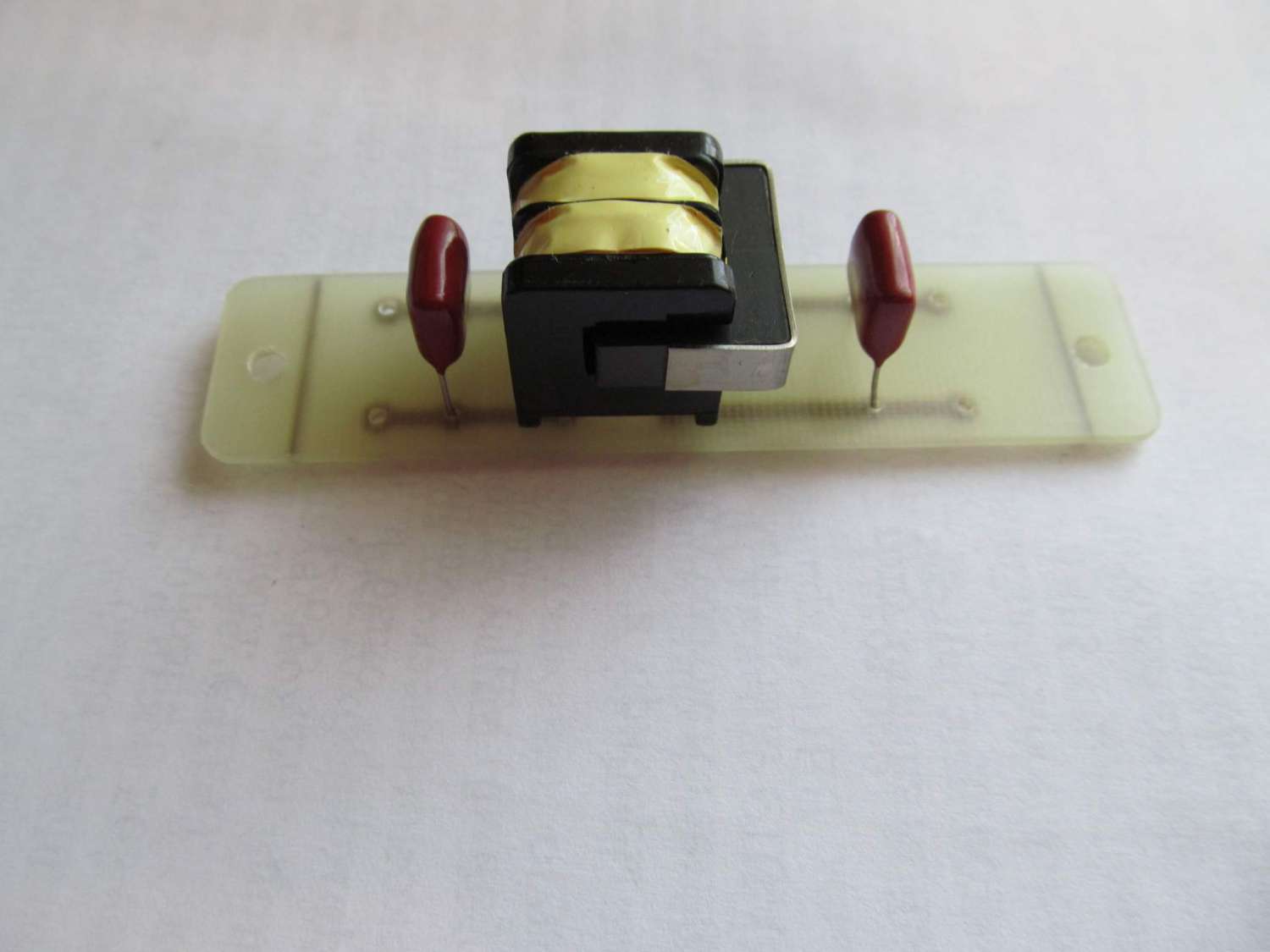

Перед тором поставлю фильтрующий сдвоенный дроссель на феррите для уменьшения наводок и помех.

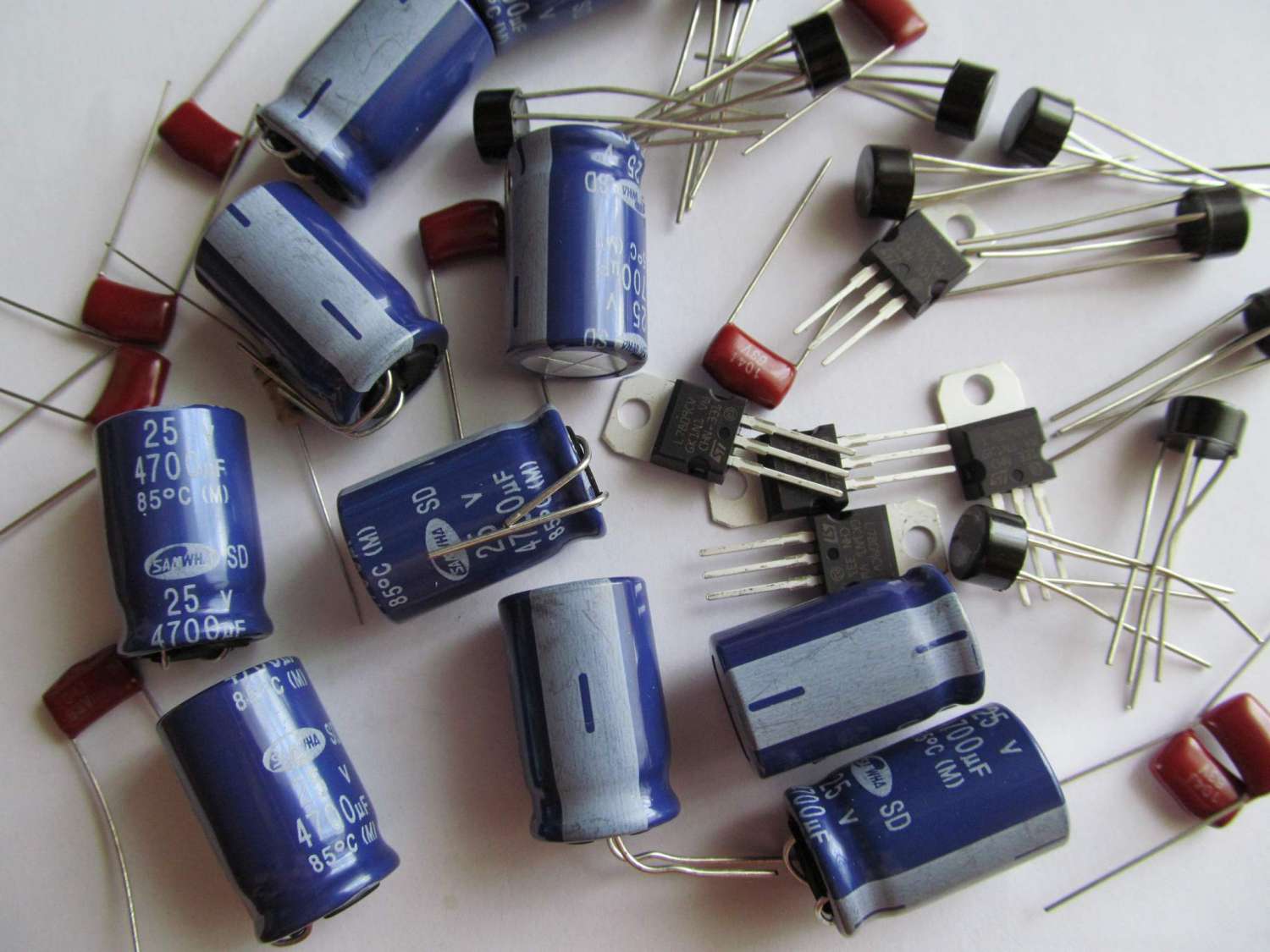

Ну и остальные детальки )))

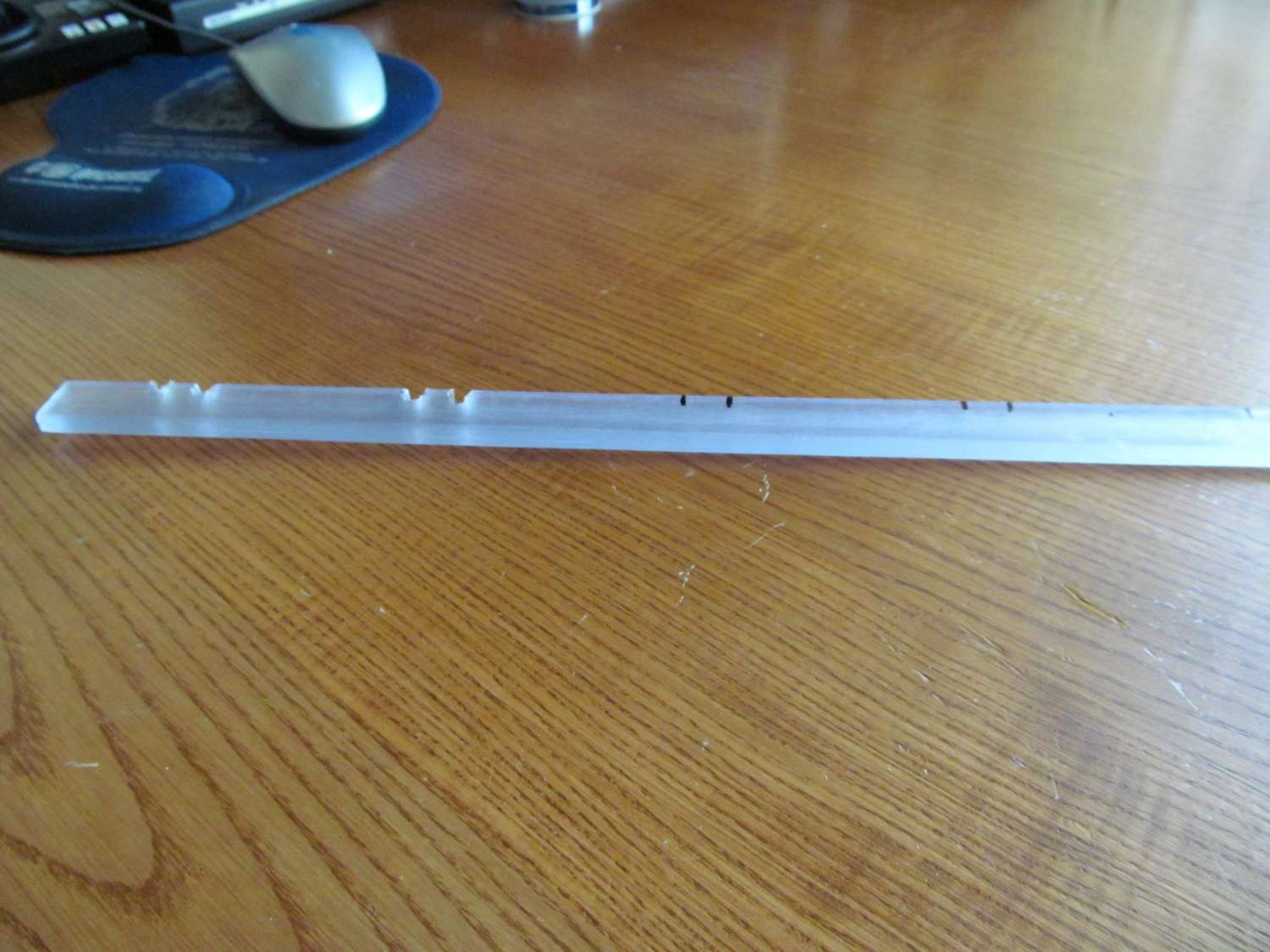

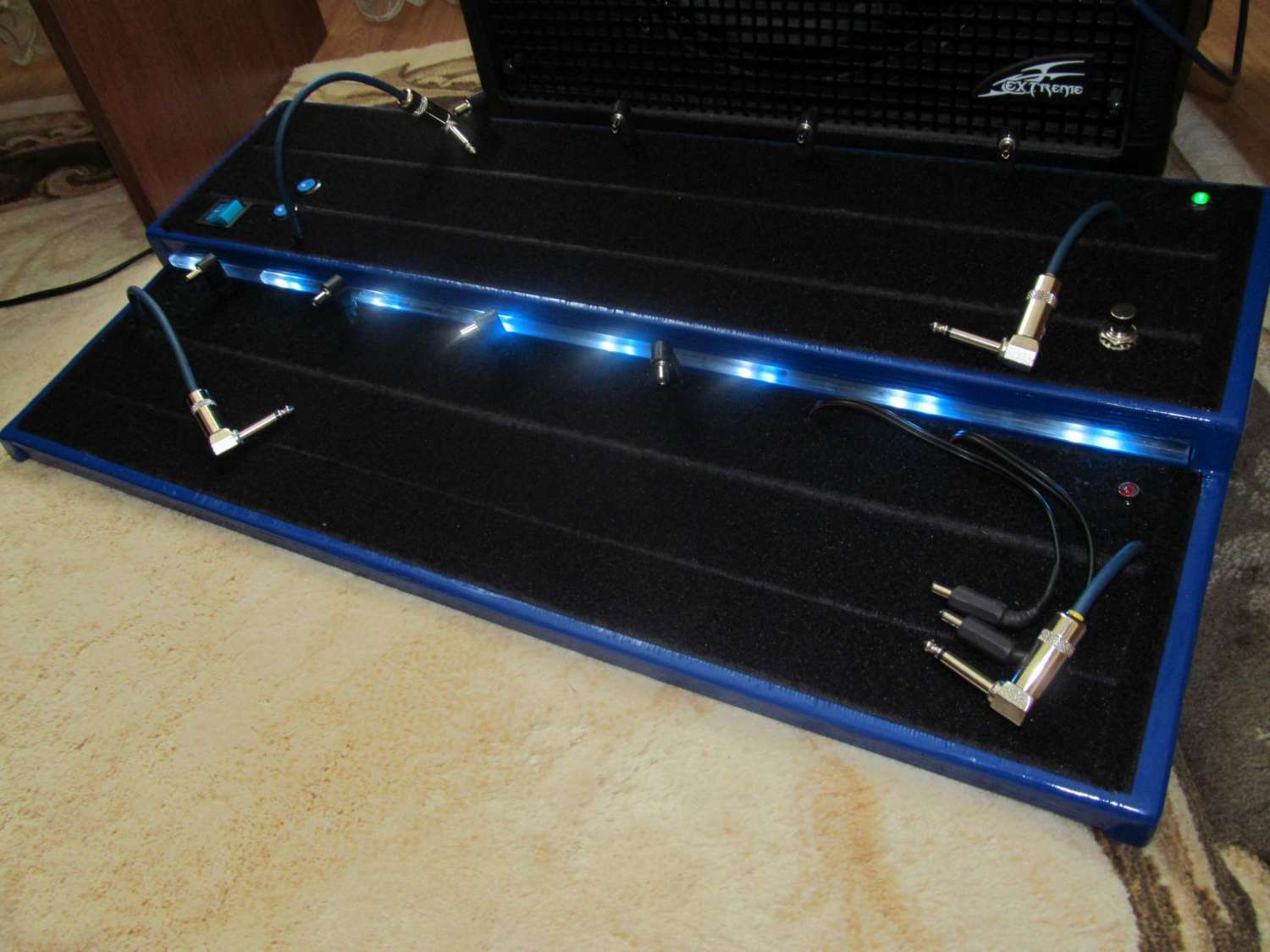

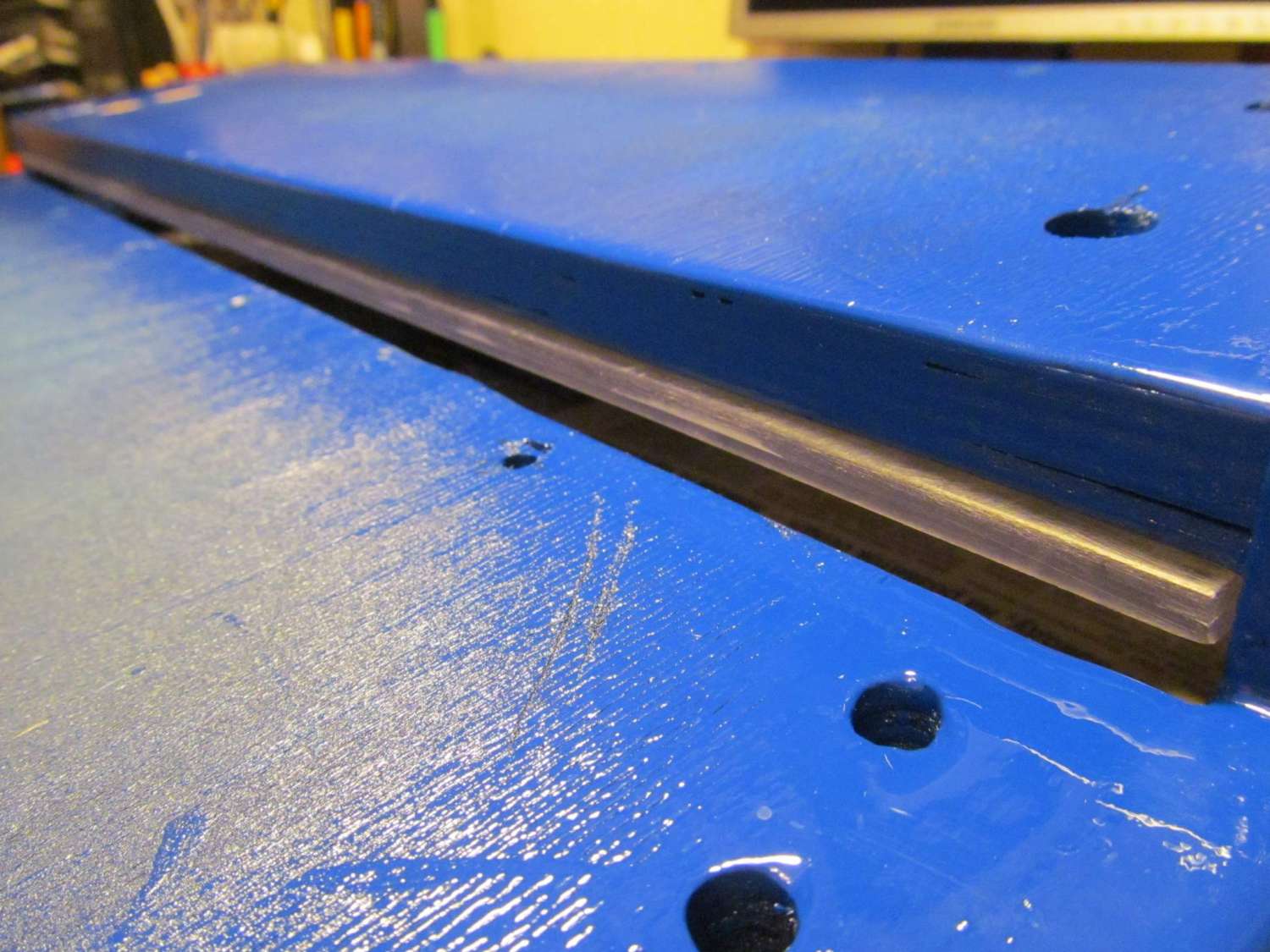

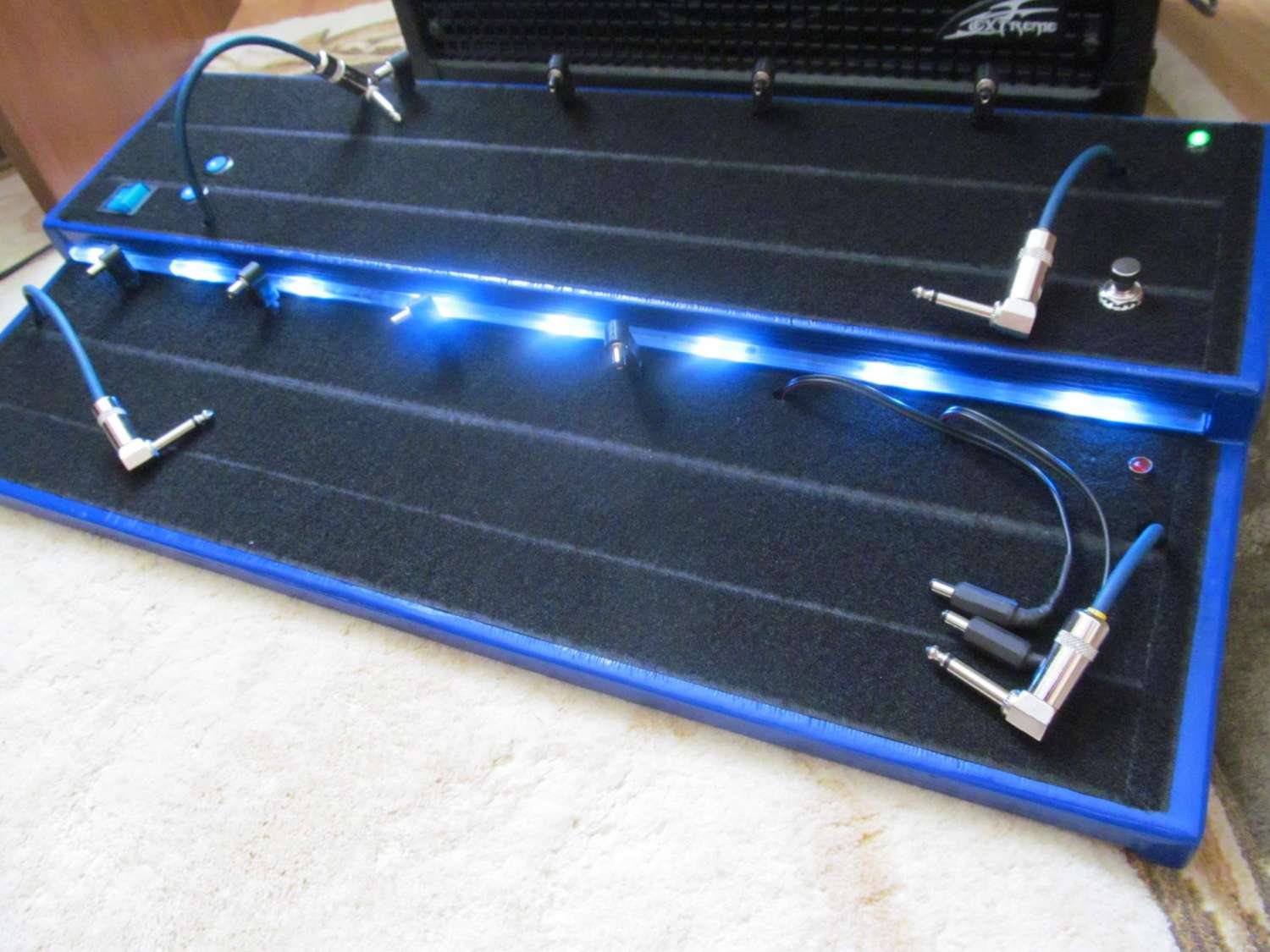

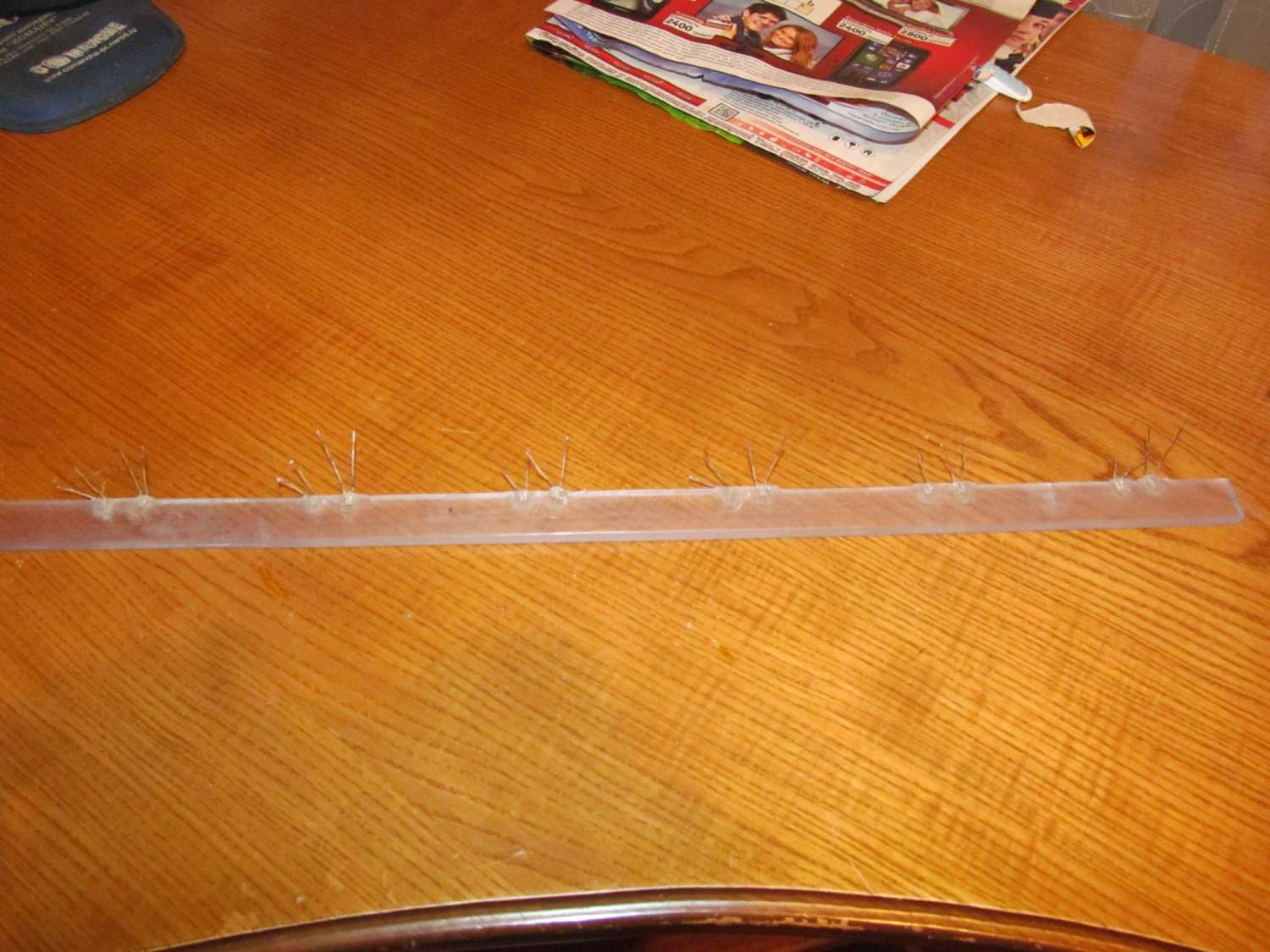

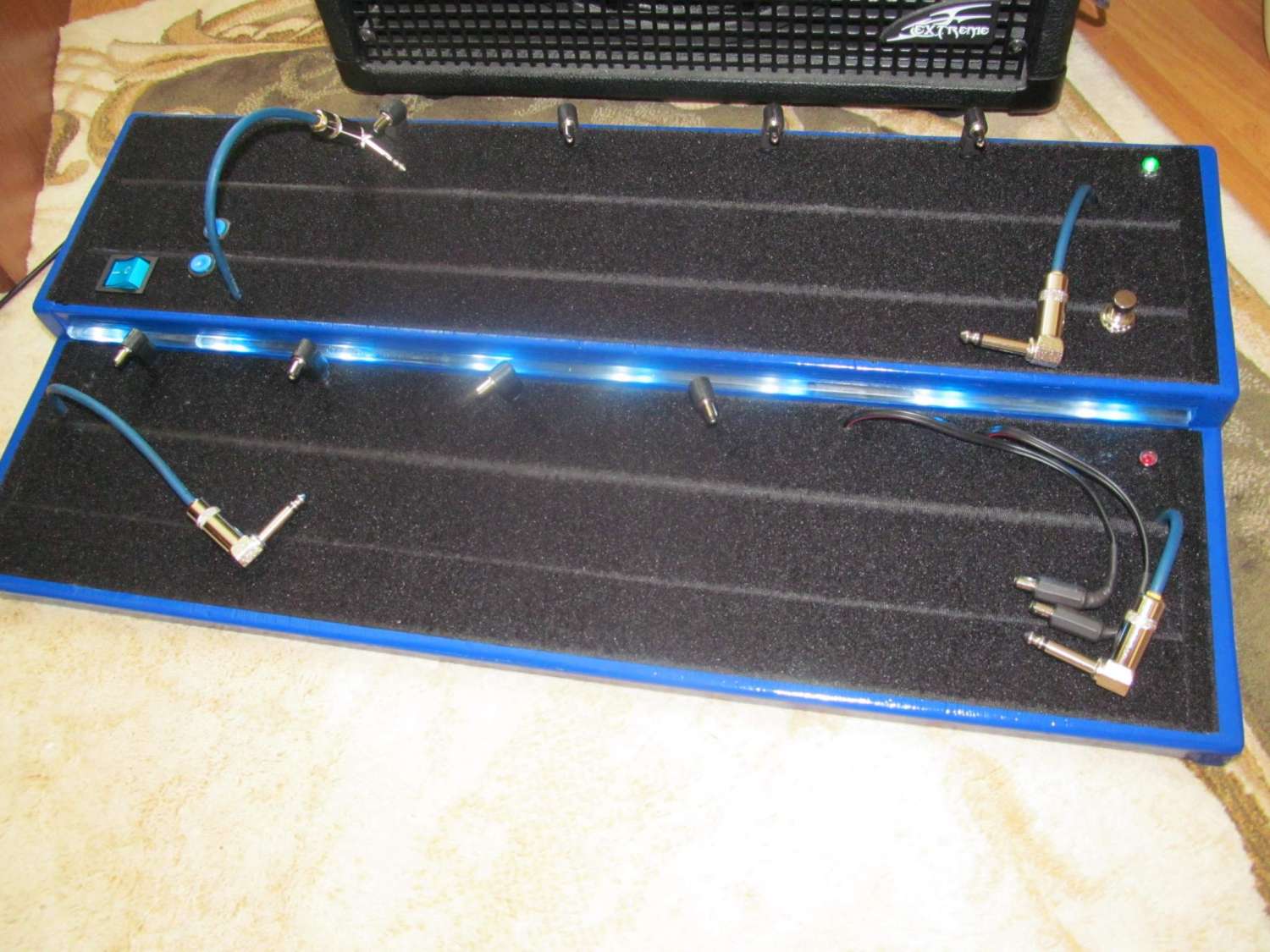

3. Между ярусами будет светодиодная подсветка ( синяя или белая, переключается кнопками) . Был как раз подходящий кусок оргстекла, я его порезал и склеил в 2 слоя , а в торцы вклеил светодиоды на эпоксидку.

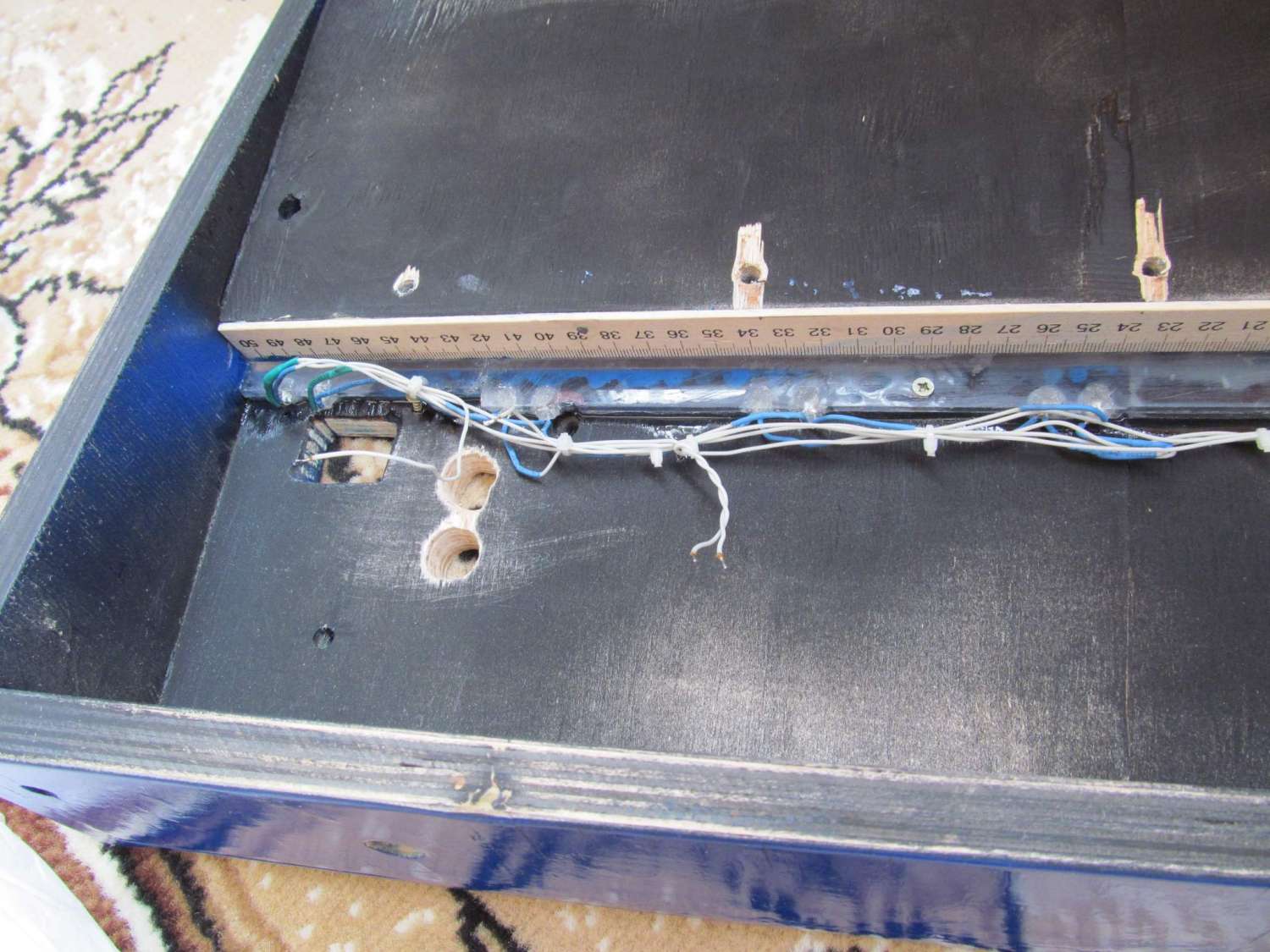

Собран узел подсветки -
