Макс Шевцов, некоторые практические рекомендации:
1) Флюс-гель надо тратить минимально, и для этого потребуется дозатор.
Взять одноразовый шприц, 1 или 2-х кубовый, укоротить его иглу до 1 см длины. Насадить её обратно на шприц на каплю суперклея.
Аккуратно вытянуть шток из шприца. Снять с заводского шприца с флюсом пластиковый наконечник и заднюю заглушку и, используя шток одноразового шприца в качестве толкателя, выдавить небольшое количество геля внутрь дозатора. Вставить шток в дозатор. Энергично потрясти дозатор так, чтобы гель сполз на поршень штока. Расположив дозатор иглой вверх, осторожно выдавить воздух. Заводской шприц не забыть закрыть заглушкой и наконечником.
2) Перед пайкой выводы всех компонентов, независимо от даты их производства, необходимо освежить офисной резинкой - это облегчит смачиваемость и ускорит пайку.
Все компоненты следует проверить на соответствие номиналам, не особо доверяя написанному на них.

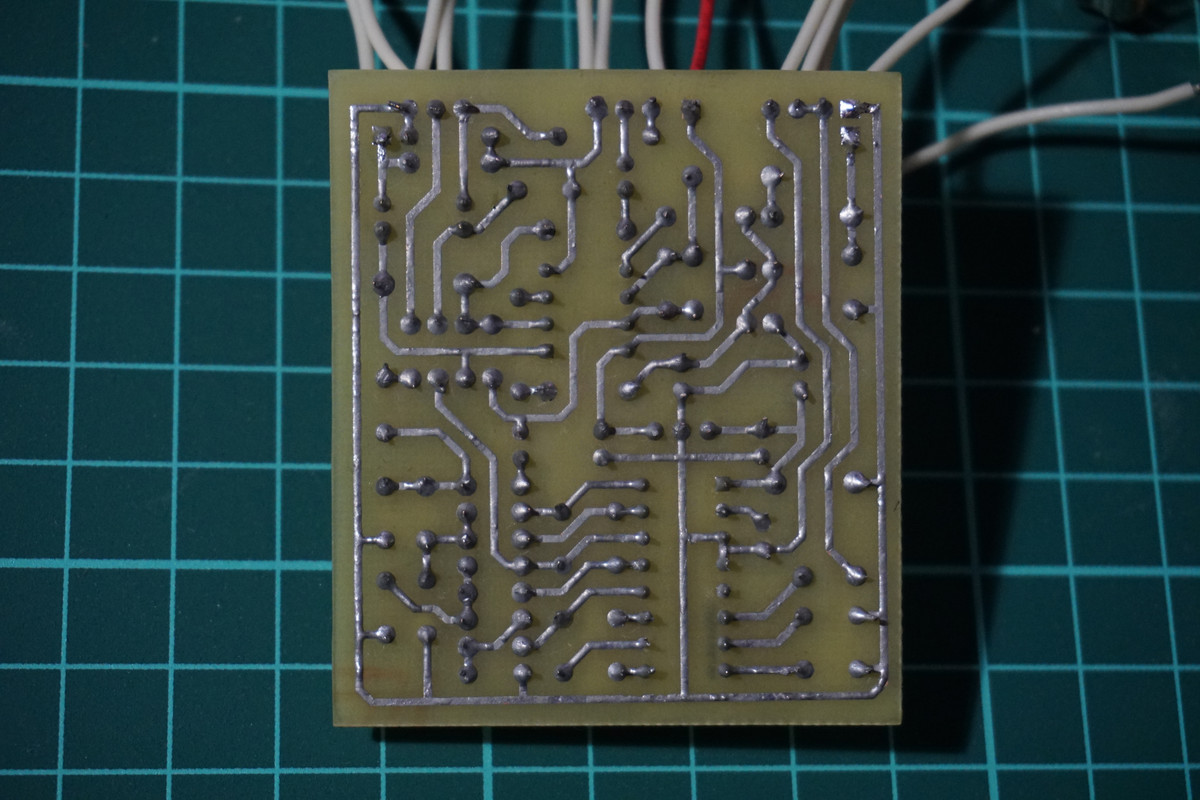

3) Печатную плату предварительно залуживать с отечественным флюсом ФКСп с последующей промывкой чистым спиртом.
4) Флюс FluxPlus после монтажа не нуждается в промывке, но с косметической целью его остатки можно удалить - для этого в продаже есть растворитель Flux-Off.
