Автор Тема: ENGL Furball amp (E625), доделываю, допиливаю.  (Прочитано 10106 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #120 : Марта 27, 2025, 21:04:50 »
Цитата: AZG от Марта 27, 2025, 20:42:18
Землячёк, нафига? Там будет около 16В после моста. Может даже больше. на стабилизацию хватит. И в тепло не так и много мощности уйдет.
Под нагрузкой? Минимум -1,2Вольта долой! А для подавления пульсаций это уже на пределе или даже ниже. Стабилизация будет. Но и пульсации тоже.
« Последнее редактирование: Марта 27, 2025, 21:07:12 от Землячёк »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #121 : Марта 27, 2025, 21:15:23 »
Цитата: Землячёк от Марта 27, 2025, 21:04:50
Под нагрузкой? Минимум -1,2Вольта долой! А для подавления пульсаций это уже на пределе или даже ниже. Стабилизация будет. Но и пульсации тоже.

Насмешил! реально!

Грубо, простой расчет дает 19В-1.2В=17.8В. Минусуем вольт на всякие потери. Минимально выходит 16.8В. Какие там пульсации? Для 7812 граница в 3В на стабилизацию. Тут имеем не менее 4 вольт.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #122 : Марта 27, 2025, 21:34:06 »
Цитата: AZG от Марта 27, 2025, 21:15:23
Насмешил! реально!

Грубо, простой расчет дает 19В-1.2В=17.8В. Минусуем вольт на всякие потери. Минимально выходит 16.8В. Какие там пульсации? Для 7812 граница в 3В на стабилизацию. Тут имеем не менее 4 вольт.


Может и было бы смешно, но мне реально пришлось помудохаться с выпрямителем , что бы добиться приемлемых параметров. Случай был немного , конечно, другой. Там я пытался выпрямить и стабилизировать 6,3 вольта и ток около 1,2А . Но шотки с падением около 0,7 вольта не помогли. Пришлось искать 0,3 вольта. Полет нормальный.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2262
  • GuitarPlayer.Ru fan!
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #123 : Марта 27, 2025, 21:36:42 »
Ну, 6.3 выпрямлять это экстрим, конечно. Когда падение на диодах соизмеримо с напряжением на выходе...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #124 : Марта 27, 2025, 22:01:09 »
Землячёк, Ну так вот согласен с Алексеем - 6.3 это совсем другой коленкор. там реально за каждый вольт страдаешь.

У меня напольники питаются от блока внешнего. Аккурат там под нагрузкой в районе 13.5В. И я эти цифры проверил на сотнях выпущенных аппаратов.

Онлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1868
  • Новосибирск.
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #125 : Марта 28, 2025, 02:08:03 »
Разрешите ещё докулупаться? :rolleyes:
Всё-таки накал 12АХ7 - 12,6В. 12В - это минимум. С одной стороны - для ламп это хорошо.
Но насколько я понял, читая отзывы от форумчан, накал тоже влияет на жир и характер перегруза.
Так вот я бы поставил диодик в управляющую ногу и сделал на выходе хотя бы 12,5 В   :hmmm:.

Онлайн Undead_J Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 477
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #126 : Марта 28, 2025, 04:21:25 »
Вспомнил. Вопрос к знатокам ради рациональности и избежания ненужных затрат!
У меня в тембрблоке С17 и С17 керамика синяя.
https://www.chipdip.ru/product0/9000565796
(нажмите чтобы показать/спрятать)
Смотрю вот на эти Вима, думаю менять или нет. Звук будет кайфовее?  :)
https://www.chipdip.ru/product0/8007927172
(нажмите чтобы показать/спрятать)



... и добавил:

Ладно, заказал виму эту и деталей на блок для накала.
« Последнее редактирование: Марта 28, 2025, 06:50:45 от Undead_J »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #127 : Марта 28, 2025, 06:51:35 »
major73727, разумный минимум 11.5В. Опять нагнетаешь. 12В абсолютно не проблема и 95% ламп прогреваются полноценно. Не спорю, 12.6В будет лучше, но справедливости ради...

Онлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1868
  • Новосибирск.
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #128 : Марта 28, 2025, 10:49:57 »
AZG, понял, отстал  ;D.
Вообще, я тоже за щадящие режимы для ламп.
Только автор не пишет пока - заработало как положено, или нет.

Онлайн Undead_J Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 477
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #129 : Марта 28, 2025, 11:35:37 »
Автор написал, что нормальные детальки заказаны. Ждём. Думаю все заработает как нужно

... и добавил:

Получил посылку от Бориса.

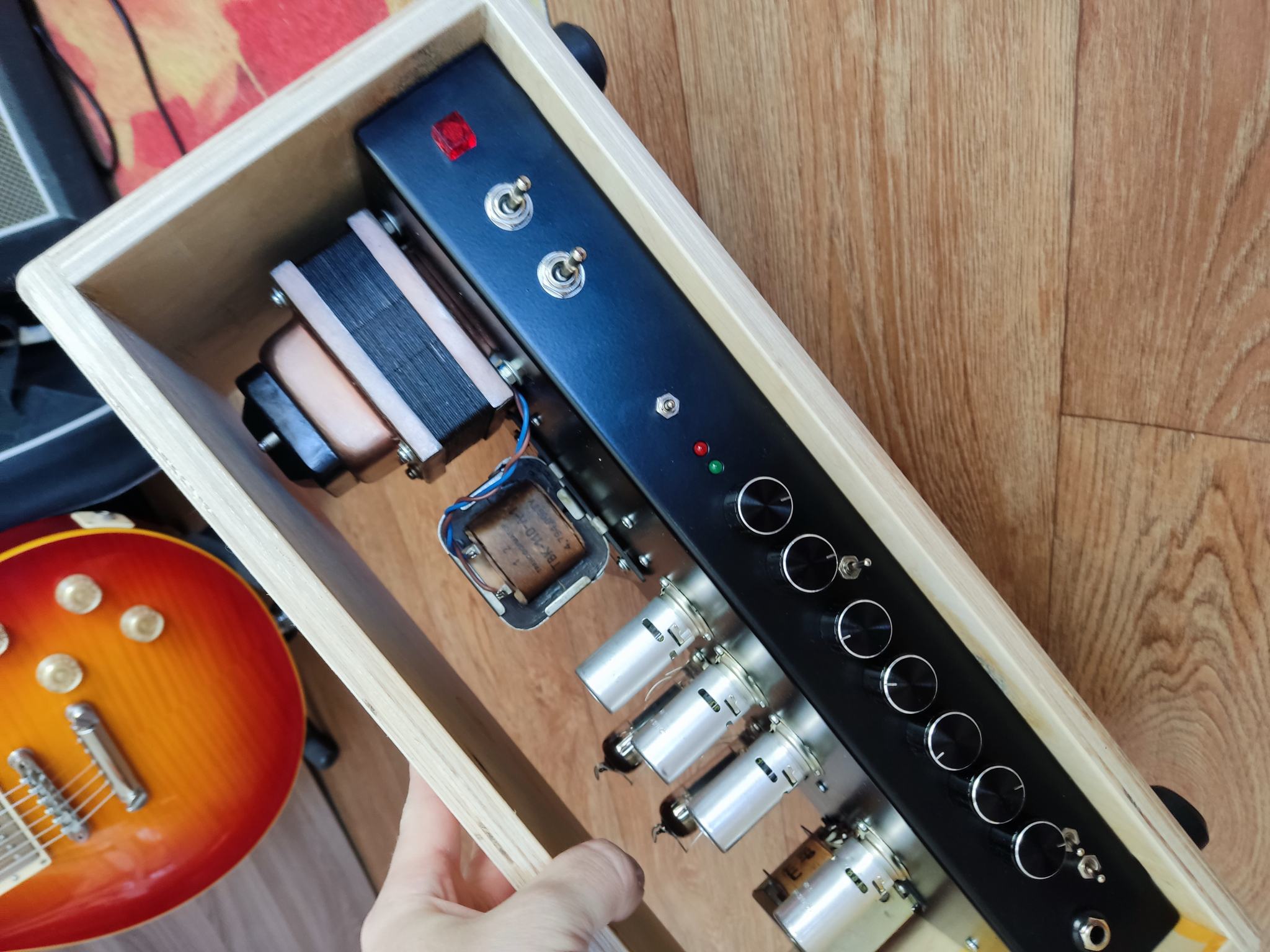

Теперь нужно решить куда и как прикрутить трансмутатор, который будет притворяться дросселем.
Для лампочек пришли ... не знаю как эти проволки называются :crazy:











... и добавил:

Лейка с выпрямителем/стабилизатором тока для накала готова, место ей уготовано

« Последнее редактирование: Марта 28, 2025, 20:17:34 от Undead_J »

Онлайн Undead_J Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 477
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #130 : Марта 30, 2025, 10:09:29 »
Вчерась скруглял кромку коробочки, достал свой большой и красный флюгегехаймен

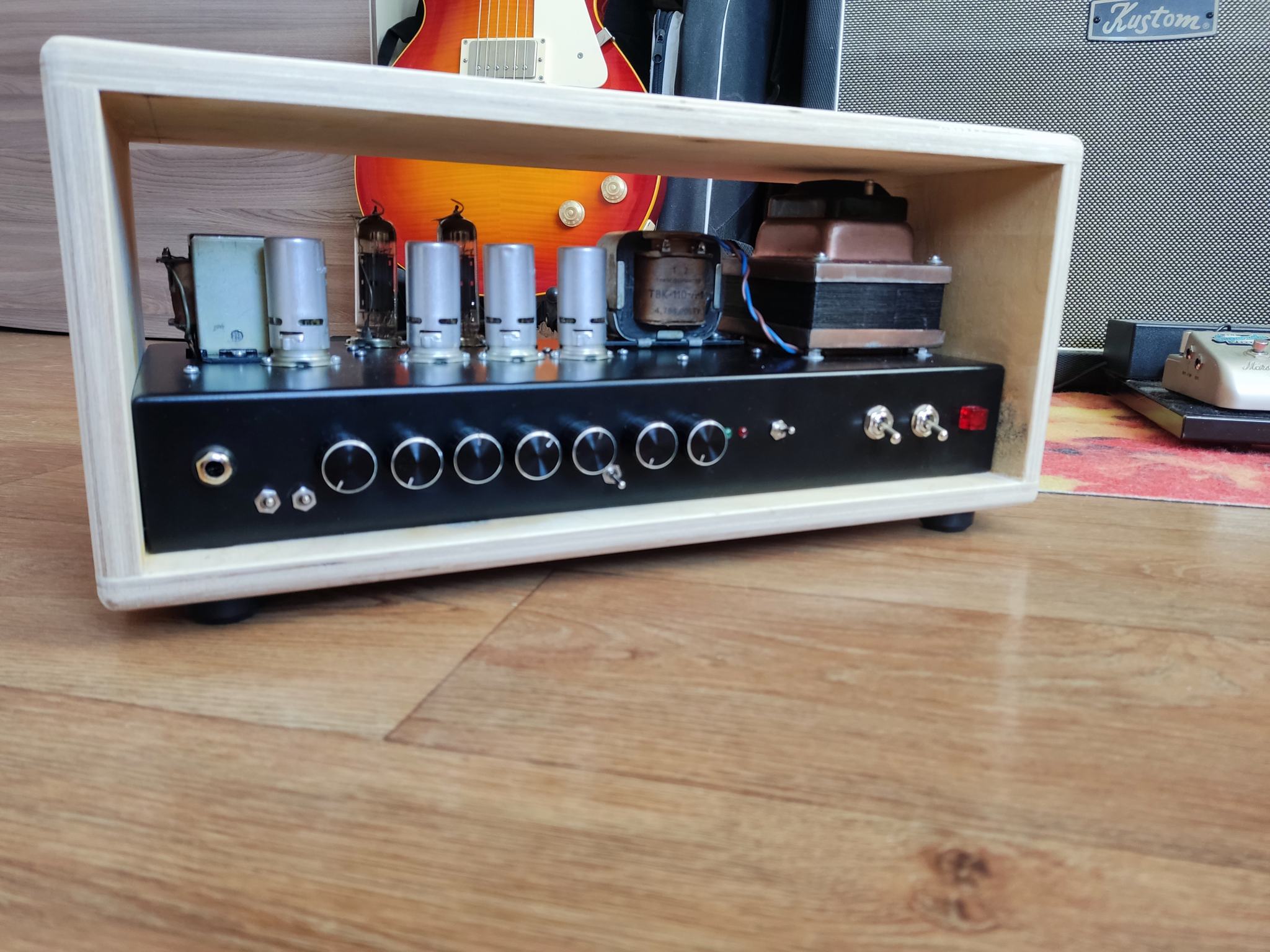

Зашпатлевал дефекты, отшлифовал корпус.

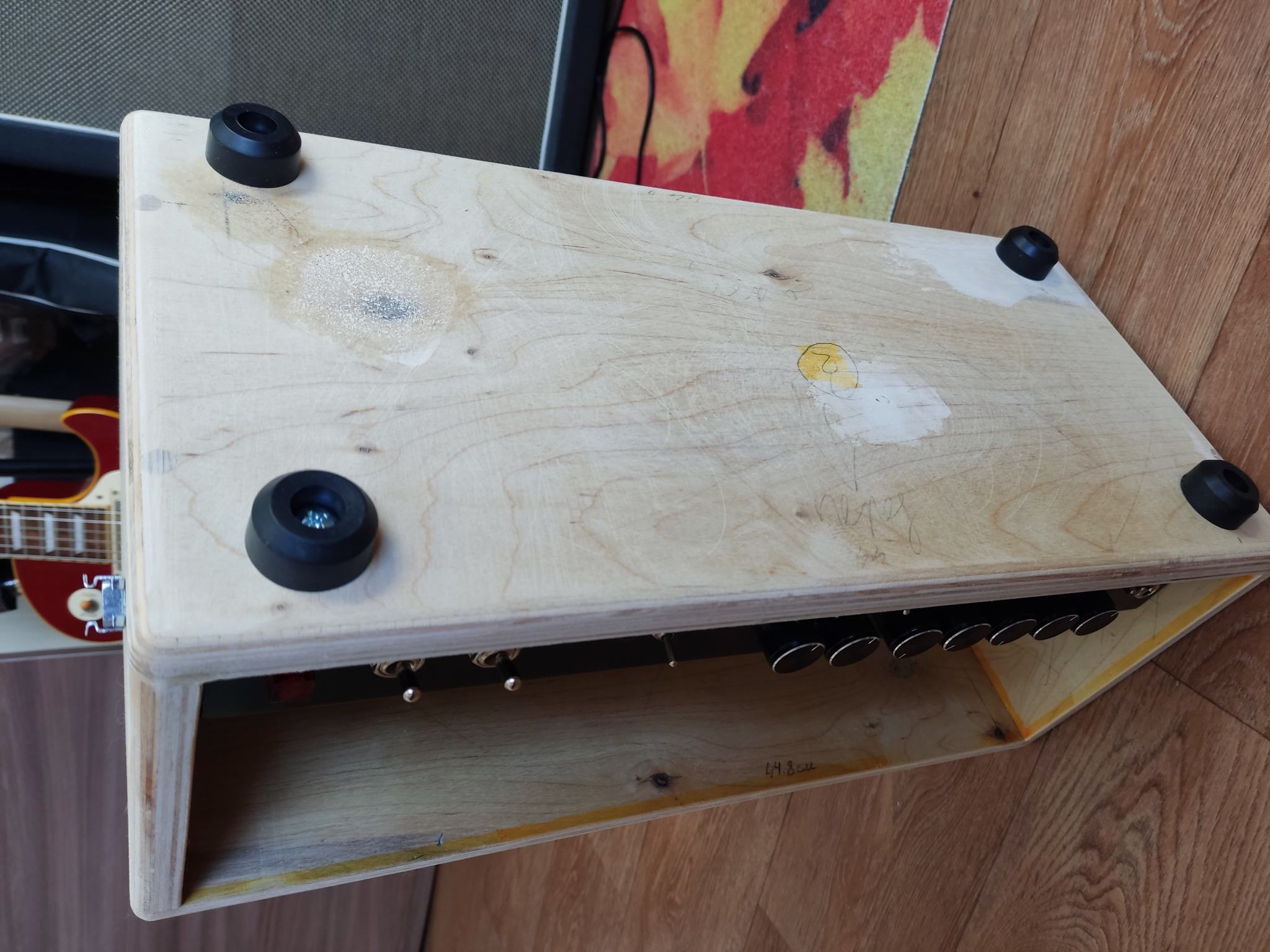

Сегодня день ног!

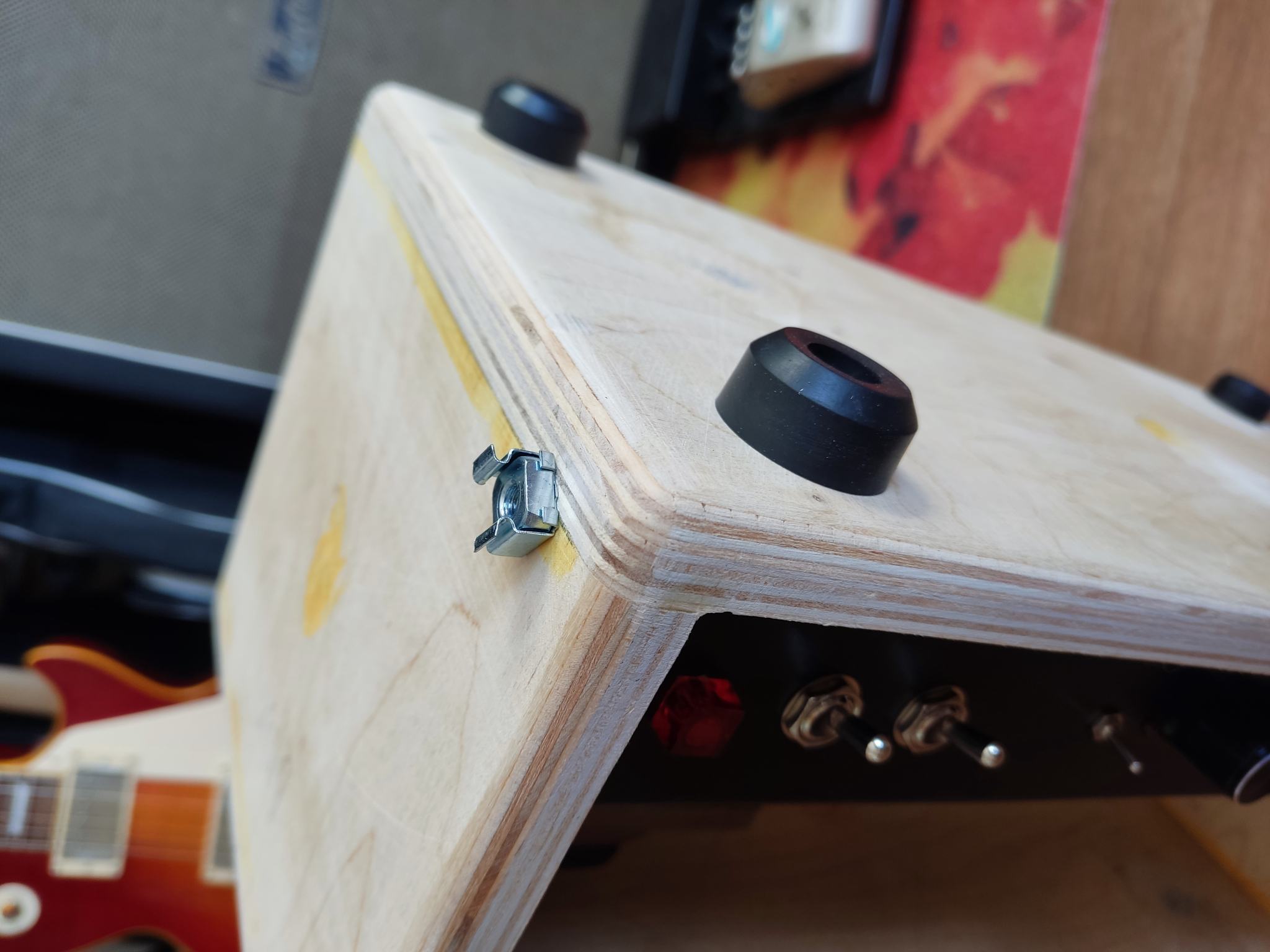

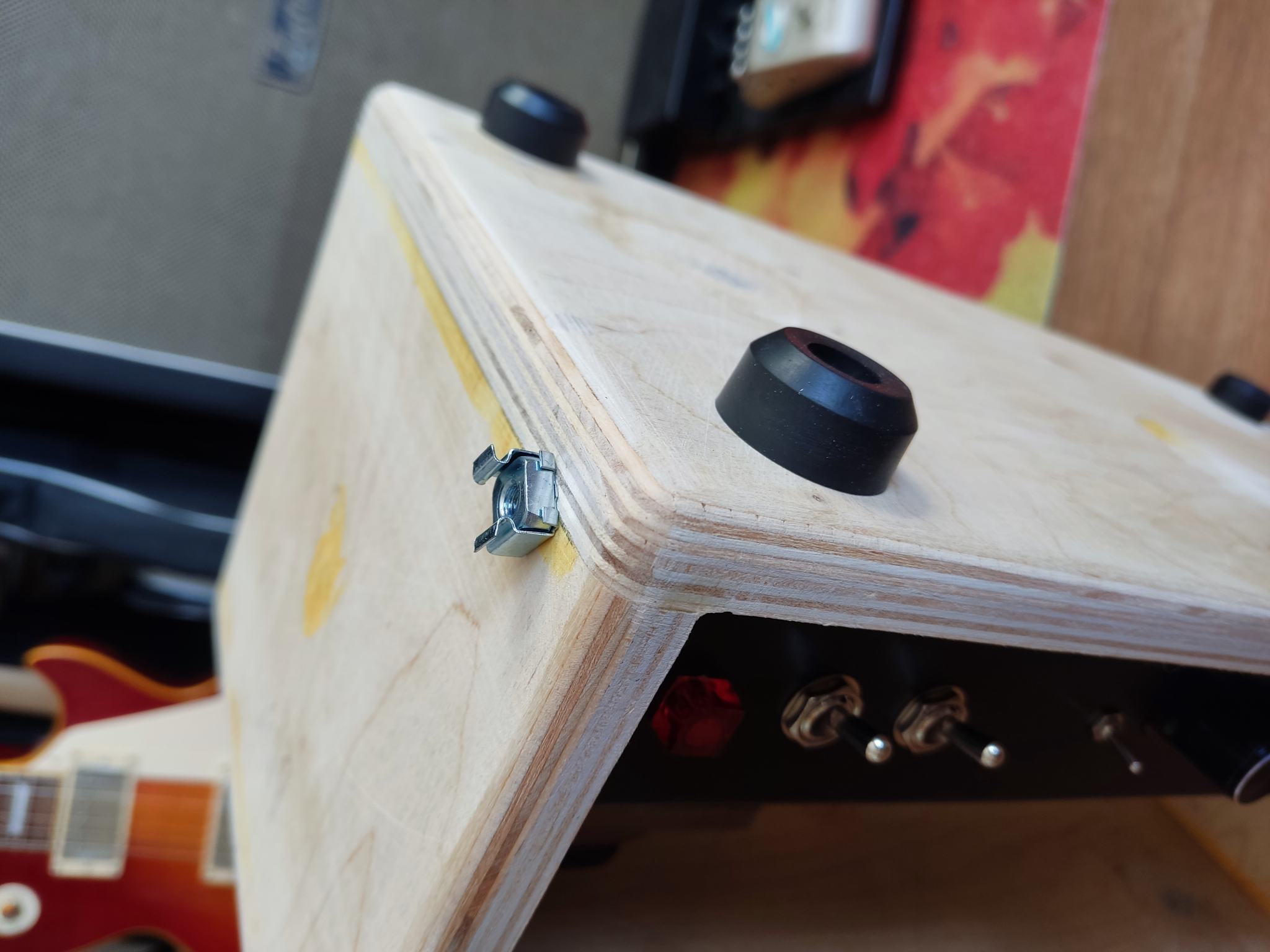

Ножки крепятся через фанеру прямо к клетевым гайкам на шасси
« Последнее редактирование: Марта 30, 2025, 10:58:22 от Undead_J »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2655
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #131 : Марта 30, 2025, 10:16:16 »
Undead_J,  наверное, поздно уже, но таки напишу))
Я в свои поделки ставил трансы ТВЗ1-6, они такого же форм-фактора. Так вот, просто отогнул те 4 уха, что вставлялись в прорези на шасси, под углом 90°, в стороны от сердечника, посверлил сверлом 3мм и прикрутил к шасси. Держится мëртво.

Онлайн Undead_J Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 477
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #132 : Марта 30, 2025, 10:47:38 »
Цитата: sadky от Марта 30, 2025, 10:16:16
Undead_J,  наверное, поздно уже, но таки напишу))
Я в свои поделки ставил трансы ТВЗ1-6, они такого же форм-фактора. Так вот, просто отогнул те 4 уха, что вставлялись в прорези на шасси, под углом 90°, в стороны от сердечника, посверлил сверлом 3мм и прикрутил к шасси. Держится мëртво.
Нормальная технология :plus-one:

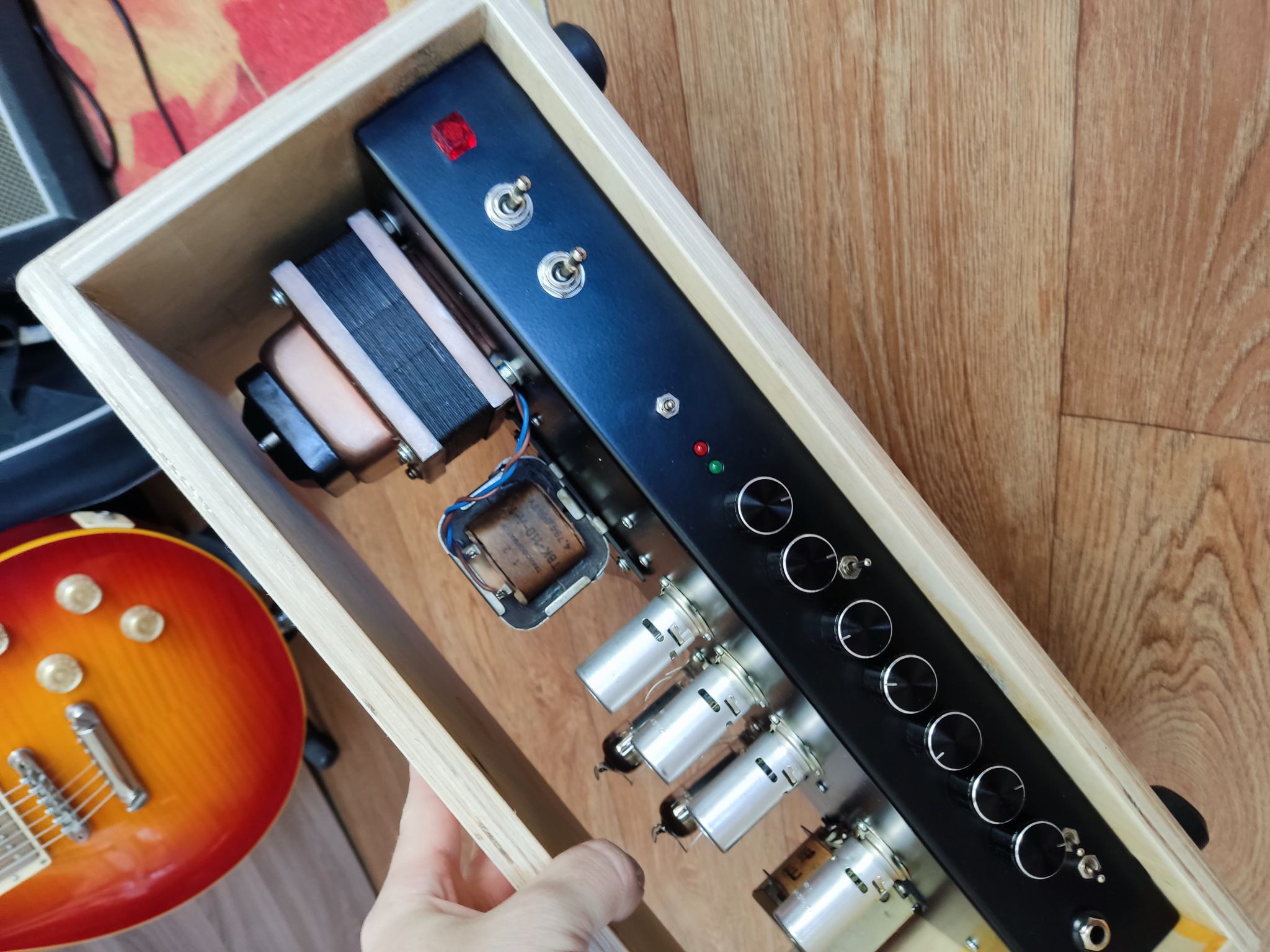

Я обнял этиминогами пластну из пластика и это всё прикрутил винтами на которых блок питания внутри держится. Это что бы не сверлить железо



... и добавил:

провода в щель запихнул, опять же, что бы не сверлить.
Потом при добавлении платы стабилизации накала всё сразу просверлим. И нужна резиновая проходная втулка для проводов от дросселя.
« Последнее редактирование: Марта 30, 2025, 10:49:18 от Undead_J »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #133 : Марта 30, 2025, 11:00:43 »
В железе делается 4 прорези бормашиной, уши каркаса вставляются в них и плоскогубцами поворачиваются на 45°. Наверняка все это видели.
Каркас я бы перевернул чтобы выводы смотрели вниз.
Естественно под провода сверлится отверстие, в которое вставляется резиновый изолятор-втулка. Искать по слову "Громет", правда сейчас проверил - гугл кроме классических резинок начал выдавать кабельные вводы, которые я даже не знаю с какого перепугу и когда вдруг тоже стали так называться ???

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2655
Re: ENGL Furball, доделываю, допиливаю.
« Ответ #134 : Марта 30, 2025, 11:08:57 »
Цитата: Alex_SG от Марта 30, 2025, 11:00:43
В железе делается 4 прорези бормашиной, уши каркаса вставляются в них и плоскогубцами поворачиваются на 45°.
Ага)) ну у кого из нас нет дома бормашины? Ну или небольшого фрезерного станка?  :crazy:
И ещё задротский вопрос: такой способ крепежа предполагает демонтаж транса более двух раз? Понимаю, что незачем, но всë же...
