Автор Тема: Fender Bassman 5F6-A head DIY  (Прочитано 25489 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Fender Bassman 5F6-A head DIY
« : Декабря 26, 2012, 15:24:45 »
Итак.
Сделали мне заказ на Fender Bassman 5F6-A в виде головы.
Требование было, чтобы были относительно малыми вес и размер головы, чтобы было удобно носить.

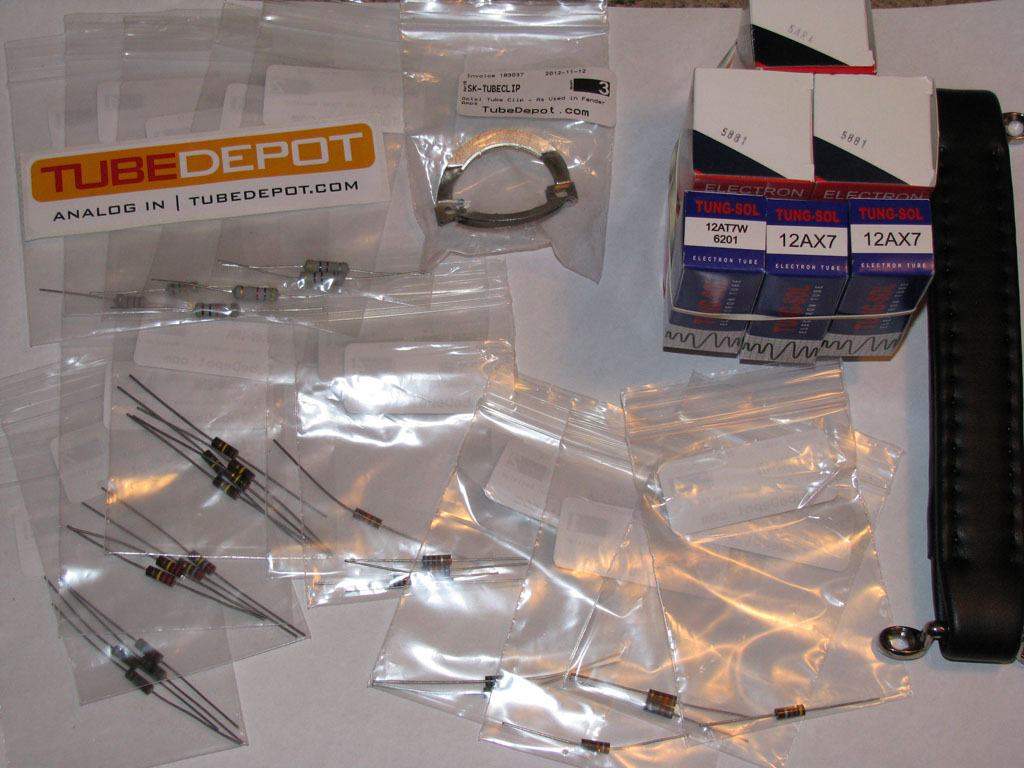

Были заказаны комплектующие в Tube Depot, Tube Town.

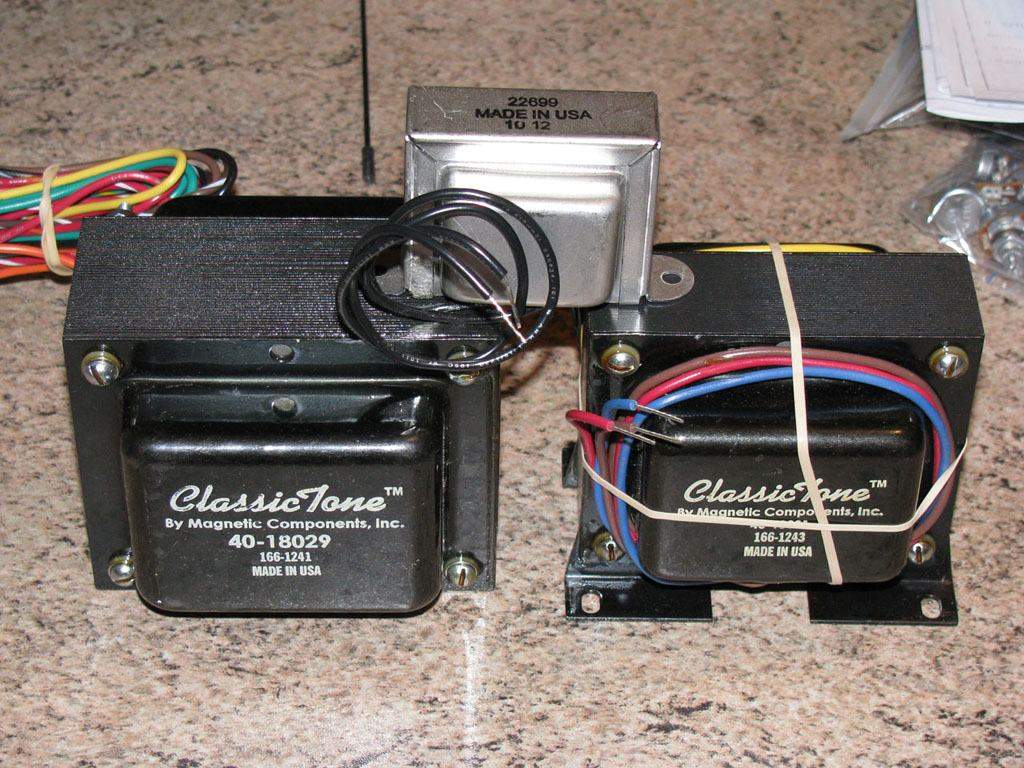

Трансы заказал в Triode Electronics: силовик под 120/240, выходник с выводами 4, 8, 16 Ом.
Часть комплектухи была куплена здесь (выключатели, ламповые панельки).

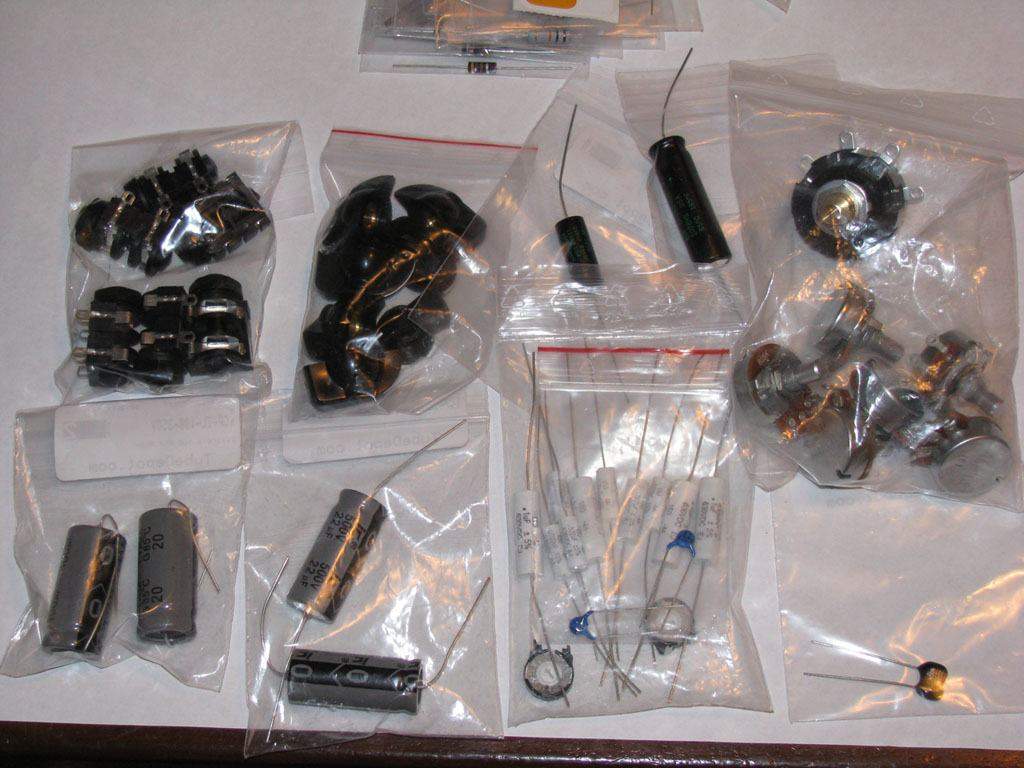

Составляющие:
Почти все резисторы - Carbon Composition 0,5 Вт, в цепи фильтра питания, смещения на выходных лампах - Metal Oxide 1 и 2 Вт.
Конденсаторы неполярные: Mallory M150, Silver Mica, MuRata; электролиты: Sprague Atom, Illinois Capacitors.
Потенциометры - Alpha 24 мм.
Лампы - в пред взял TungSol, в оконечник Sovtek 5881, выпрямитель - Sovtek 5AR4.

Для сохранения глубины обратной связи (выходник не имеет отвода 2 Ом как оригинал, - цеплять буду к 4 Ом) мне посоветовали увеличить в 2 раза резитор в цепи ООС.

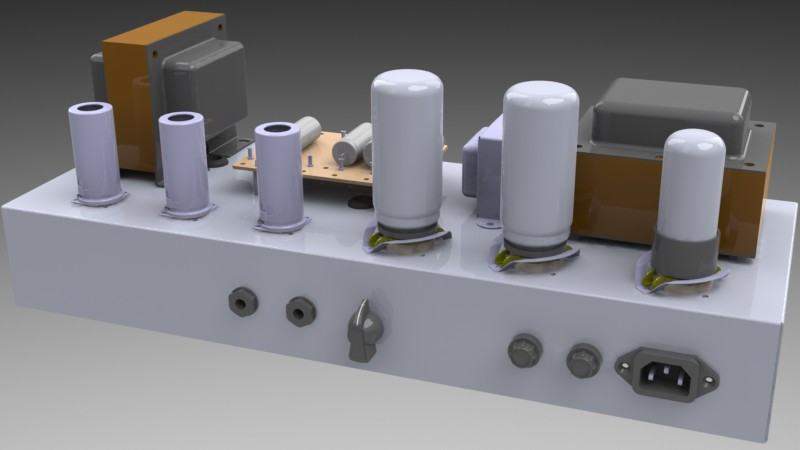

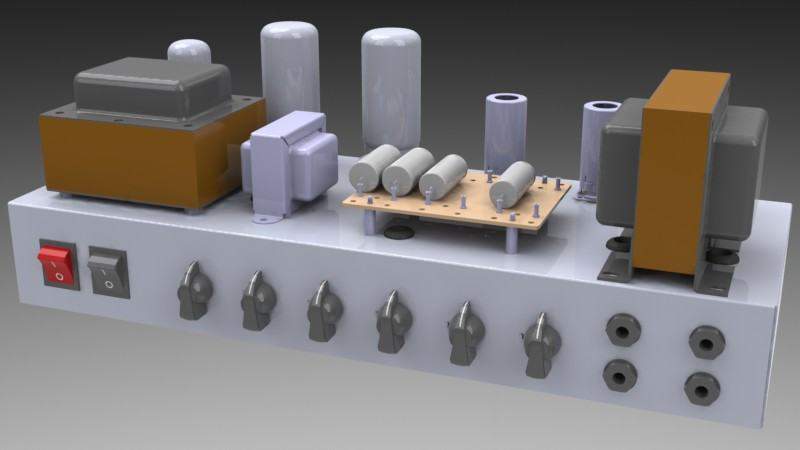

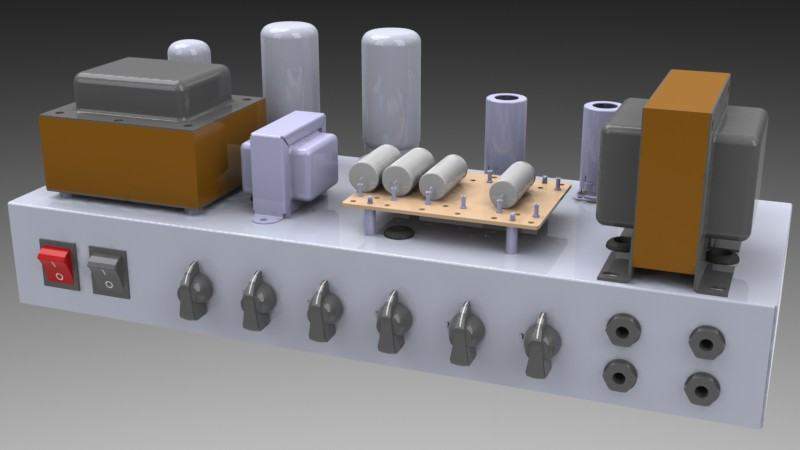

Из-за того, что необходимы небольшие размеры головы, мной было принято решение шасси делать в стиле Marshall small head 50W.

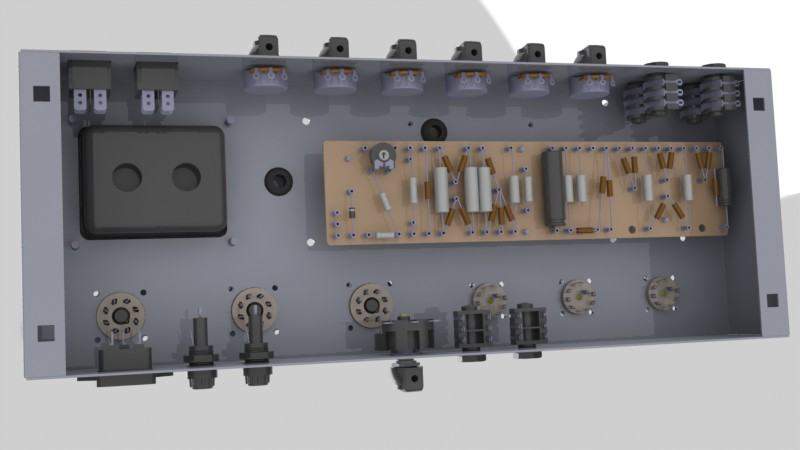

Сейчас нахожусь на завершительной стадии проектирования шасси.

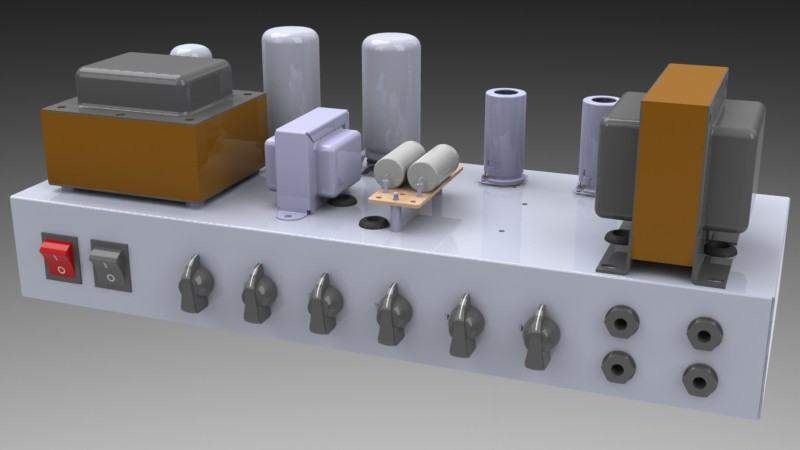

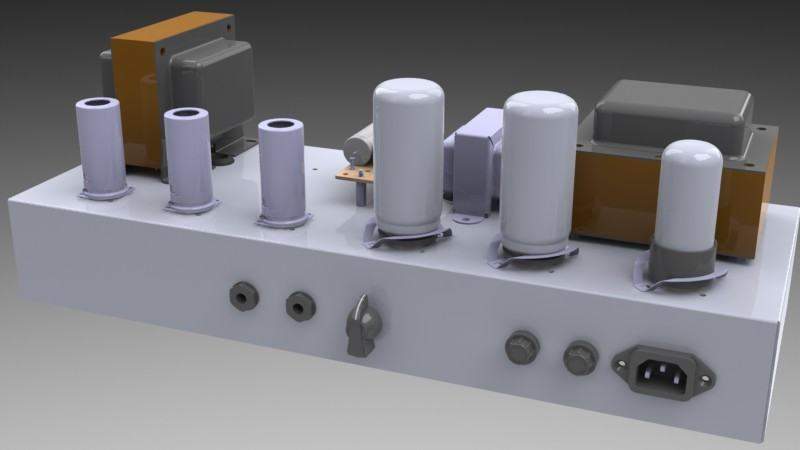

Для более удобной переноски выходник расположил на другом краю шасси, а не почти в центре, как у Marshall.
На модельке пока еще нет кожуха, закрывающего верхнюю плату с кондерами.

Заказывать шасси буду после НГ праздников, так что сейчас приветствую комментарии по конструкции и т.п.
« Последнее редактирование: Декабря 26, 2012, 15:38:51 от JoeDominges »

Онлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2921
Re: Fender Bassman 5F6-A head DIY
« Ответ #1 : Декабря 26, 2012, 15:42:36 »
 :clapping: +...
...чтобы мы все так жили !!!  ;D
...ну хотя бы стиль Фендеровский оставил...или это в требования не входило?
« Последнее редактирование: Декабря 26, 2012, 15:45:58 от u-mix »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Fender Bassman 5F6-A head DIY
« Ответ #2 : Декабря 26, 2012, 15:43:27 »
Круто. :o В чем эта проэкция?

... и добавил:

По поводу минимализма, мне удалось уместить более сложную конструкцию в меньший корпус. Правда выходник у меня небольшой.
« Последнее редактирование: Декабря 26, 2012, 15:46:57 от Мяталист »

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #3 : Декабря 26, 2012, 15:52:46 »
u-mix,
В требования входил звук и размер.

Мяталист,
SolidWorks (рендерил в PhotoView 360).
« Последнее редактирование: Декабря 26, 2012, 15:54:24 от JoeDominges »

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: Fender Bassman 5F6-A head DIY
« Ответ #4 : Декабря 26, 2012, 17:13:59 »
ну вот и отлично! еще один Фендеровский комрад объявился!
С удовольствием буду следить за темой! Успехов!  ;)

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Ragtime Amplification
Re: Fender Bassman 5F6-A head DIY
« Ответ #5 : Декабря 27, 2012, 09:07:34 »
ИМХО выходы на нагрузку с селектором импеданса расположены неудачно. И выходник сориентирован нерационально, точнее - отверстия для выводов. Если мысленно проложишь все провода - поймешь, почему. Я бы развернул выходник на 90 градусов и оставил один ввод для проводов первички и вторички (дальний от входов уся). При этом переклюк нагрузок и выходы переставил бы ближе к выходнику. Ну или, по крайней мере, переместил бы ближе к этому торцу переключатель. В итоге должно выйти нечто вроде:


И в догонку - почти риторический вопрос: если так сильно перепахана конструкция и дизайн, сделано такое приличное кол-во отступлений по компонентам - то в чем сакральный смысл четырех входов? ИМХО для сохранения основных фишек 4-входовых винтажных усилов (и при этом - удобнее для лабуха и проще для мастера) достаточно сделать один вход и один тумблер Линк.
« Последнее редактирование: Декабря 27, 2012, 09:57:19 от EaNot »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Fender Bassman 5F6-A head DIY
« Ответ #6 : Декабря 27, 2012, 09:33:15 »
EaNot,  :i_am_so_happy: Я тоже так делаю.

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #7 : Декабря 27, 2012, 10:17:34 »
EaNot,
Да, насчет расположения выходника, переклюка и выходов на нагрузку я еще думаю. Отчасти потому и создал эту тему :)
Меня смущает в таком случае близкое расположение выходов к входной лампе. Хотя, провода от выходника так и так будут близко.
Еще подумаю, помоделю, повыкладываю картинок.

4 входа... да не знаю, как-то не думал я о том, чтобы сделать 2 или даже 1. Туп я :)

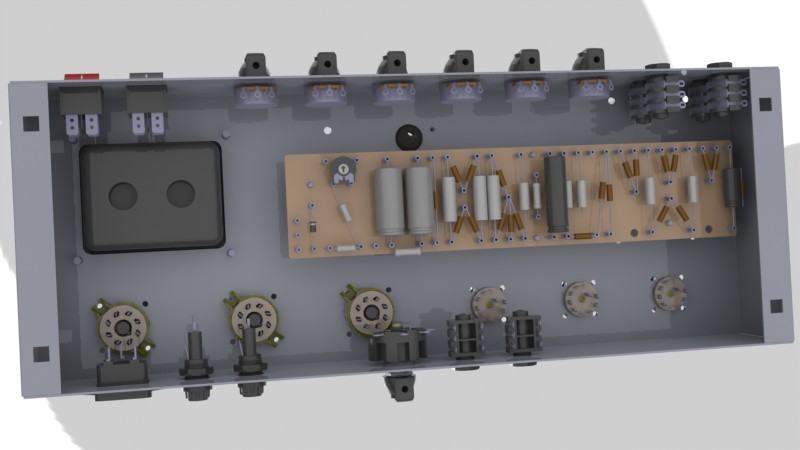

Пока что по совету Дока расположил часть кондеров на основной плате. Еще не придумал, куда установить оставшиеся сверху: между уже имеющимися и на плате и цепью смещения, либо скраю платы сбоку от цепи смещения. Так что жду советов.

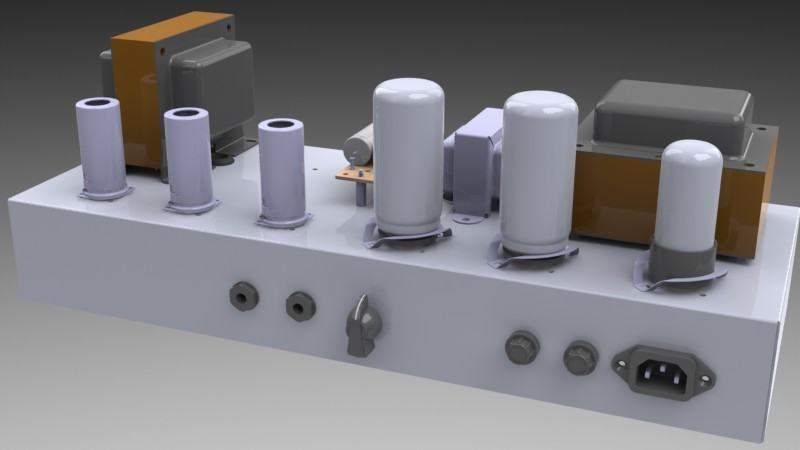

Еще перенес панельки окталок внутрь шасси, - теперь лампы в высоту выступают как раз на уровне трансов.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Fender Bassman 5F6-A head DIY
« Ответ #8 : Декабря 27, 2012, 10:35:08 »
С таким расположение ламп выходник лучше переместить по маршалловскому стилю, то есть рядом с питающим. Что конечно скажется на его весовом балансе но так как есть поймаешь наводок. Хотя пред без перегрузов. Можно че угодно лепить.

Оффлайн EaNot

  • Завсегдатай
  • ***
  • Сообщений: 485
  • Ragtime Amplification
Re: Fender Bassman 5F6-A head DIY
« Ответ #9 : Декабря 27, 2012, 10:50:31 »
Да, насчет расположения выходника, переклюка и выходов на нагрузку я еще думаю. Отчасти потому и создал эту тему :)
Меня смущает в таком случае близкое расположение выходов к входной лампе.
Хотя, провода от выходника так и так будут близко.
Еще подумаю, помоделю, повыкладываю картинок.
В твоей текущей конструкции все выводы первички и вторичек выходника расположены около входных цепей и входной лампы. Причем бОльшую неприятность могут доставить вовсе не выходы, а первичка выходника, с ее огромной амплитудой напряжений. "Мудрствовать лукаво" тут нефиг, надо сделать ровно в таком ключе, как я показал (точнее - господа Майк и Питер ;)).

4 входа... да не знаю, как-то не думал я о том, чтобы сделать 2 или даже 1. Туп я :)
Посоветуйся с клиентом, а как реализовать технически - тебе народ подскажет).

Пока что по совету Дока расположил часть кондеров на основной плате.
И к чему такое половинчатое решение? Оно не имеет здравого обоснования. Либо - все фильтры в подвал, либо - все в будку. В первом случае обосновывается практичностью монтажа, во втором -  практичностью обслуги и экономией места. "Пополам" - просто глупо ИМХО.

Еще не придумал, куда установить оставшиеся сверху: между уже имеющимися и на плате и цепью смещения, либо скраю платы сбоку от цепи смещения. Так что жду советов.
Если всеже хочется все фильтры спрятать в шасси - то нет смысла размазывать их по частям. Это не тот случай, когда фильтры необходимо расположить поближе к каскадам. Поэтому практично либо сделать отдельную плату фильтров, либо все фильтры компактно разместить в хвосте общей платы.
Позволю себе в этот раз пару примерчиков "от себя" ;):



Цитировать
С таким расположение ламп выходник лучше переместить по маршалловскому стилю, то есть рядом с питающим. Что конечно скажется на его весовом балансе но так как есть поймаешь наводок.
В таком расположении нет ничего страшного, если ввод проводов в подвал и выходы расположить по-другому.

Цитировать
Хотя пред без перегрузов. Можно че угодно лепить.
Глупости говоришь. Во-первых, НИКОГДА нельзя "лепить", если хочешь получить технически качественный и хорошо звучащий аппарат. Во-вторых "без перегрузов" - видимо, ты никогда в жизни не слышал твидовый Бассмен и даже не представляешь, как он используется))))))).

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: Fender Bassman 5F6-A head DIY
« Ответ #10 : Декабря 27, 2012, 16:40:02 »
Можно узнать, где покупались Sprague Atom'ы?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95568
  • Санкт-Петербург
    • AZG CUSTOM
Re: Fender Bassman 5F6-A head DIY
« Ответ #11 : Декабря 27, 2012, 18:58:41 »
Если места на плате мало, без проблем поставить CAN-кондеры. Для Фендероидов это вполне нормально. Монтаж будет ощутимо удобнее.

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #12 : Декабря 27, 2012, 19:28:20 »
ytrikoz,
Sprague Atom покупал в Tube Depot.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Fender Bassman 5F6-A head DIY
« Ответ #13 : Декабря 27, 2012, 21:42:19 »
JoeDominges, Либо выходник ставь по середке, с таким расположением ламп, либо лампы преда распологай спереди, а выходник смещай ближе задней части. Так как сейчас - крайне неудачно. А электролиты замени на один сдвоенный и крепи его как в маршалле.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Fender Bassman 5F6-A head DIY
« Ответ #14 : Декабря 27, 2012, 21:48:11 »
JoeDominges, если нет большого опыта, то может было бы проще просто скопировать топологию маршалла JTM45?
Тем более ты сам говоришь, что применяешь его шасси и расположение ламп. Просто что бы вдруг не оказался неудачный опыт расположения,
размести всё точно как у JTM45, тем более что его схема и схема бассмана очень похожа.
