Автор Тема: Fender Bassman 5F6-A head DIY  (Прочитано 25495 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
Re: Fender Bassman 5F6-A head DIY
« Ответ #105 : Марта 13, 2013, 17:05:29 »
Да фиг с ним с током, он в данном месте не важен. Напряжение то всёравно в одной фазе колбасит в обоих проводниках. Поэтому что они скручены что нет - однофигственно.
Хотя так конечно симпатичнее, не спорю.
« Последнее редактирование: Марта 13, 2013, 17:09:05 от GeorgeM »

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #106 : Марта 13, 2013, 17:10:03 »
GeorgeM,
Тогда давайте просто не будем спорить, - каждый останется в данном вопросе при своем мнении.
Хуже от такого точно не будет, а лучше, - ну как минимум проводки не распадаются.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
Re: Fender Bassman 5F6-A head DIY
« Ответ #107 : Марта 13, 2013, 17:10:59 »
ну да, разумеется не хуже.  :alc:

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #108 : Марта 15, 2013, 20:13:54 »

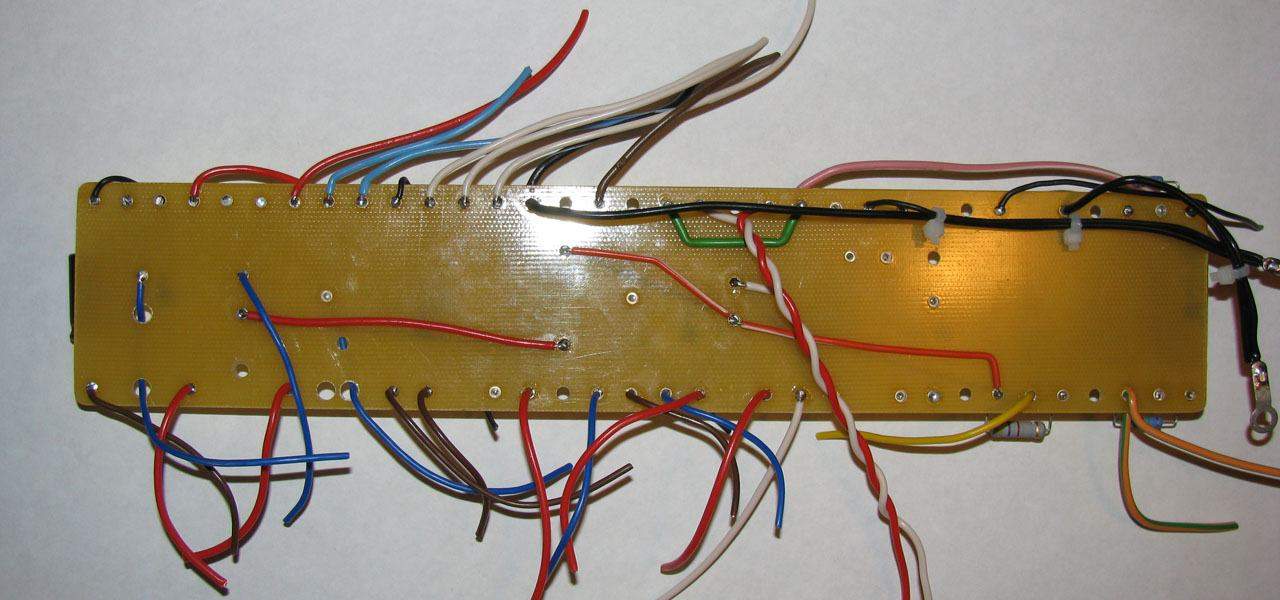

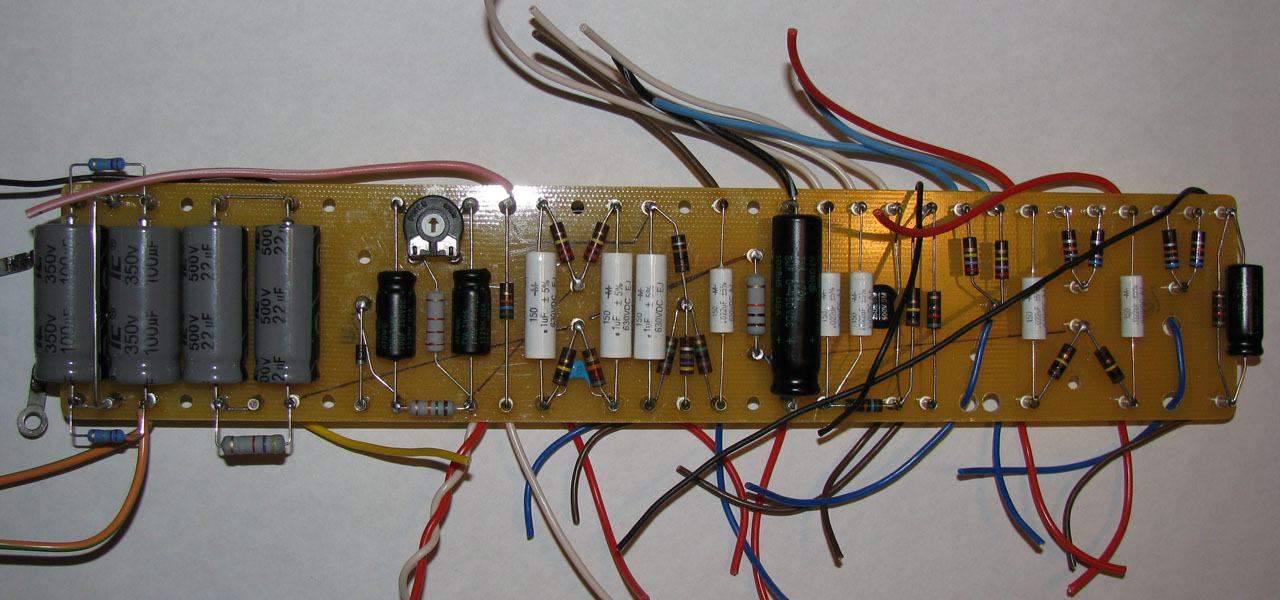

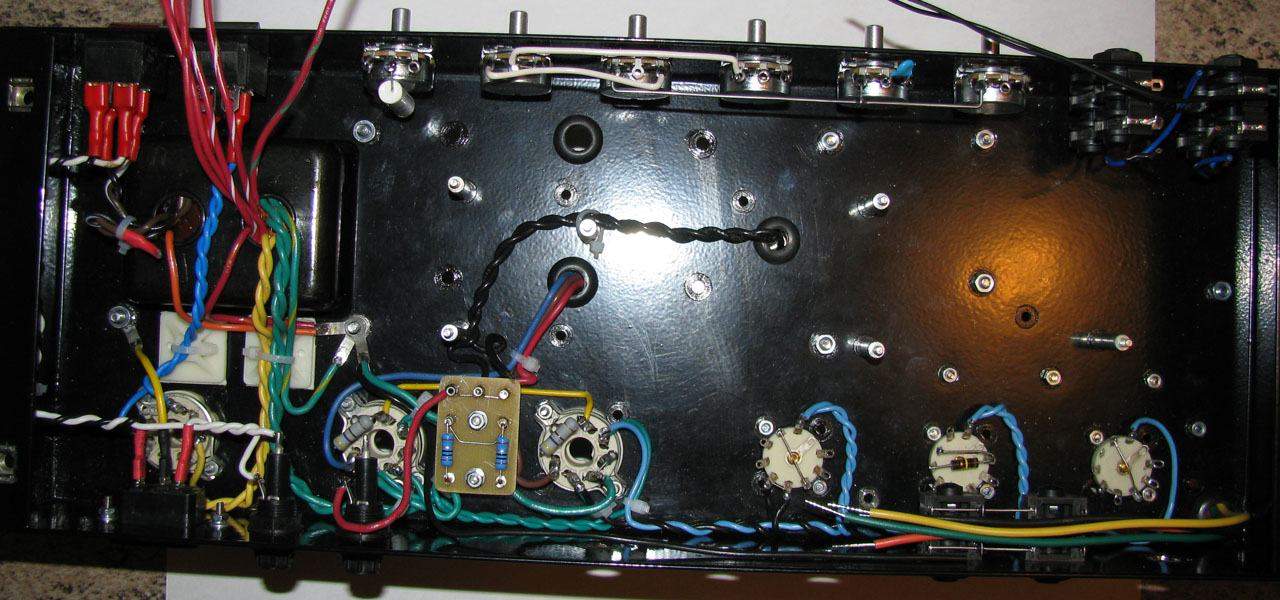

Припаял проводки к плате, обрезал с небольшим запасом.

Оффлайн hommie

  • Опытный
  • ****
  • Сообщений: 647
Re: Fender Bassman 5F6-A head DIY
« Ответ #109 : Марта 15, 2013, 20:19:38 »
Подожди, ты хочешь сказать, что не луженный и не изолированный медный проводник проходящий через половину платы и над которым в миллиметре проходят другие, ты тоже в целом поощряешь?

Это не проводник, это линии, нарисованные маркером. Провода снизу....

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #110 : Марта 15, 2013, 20:24:34 »

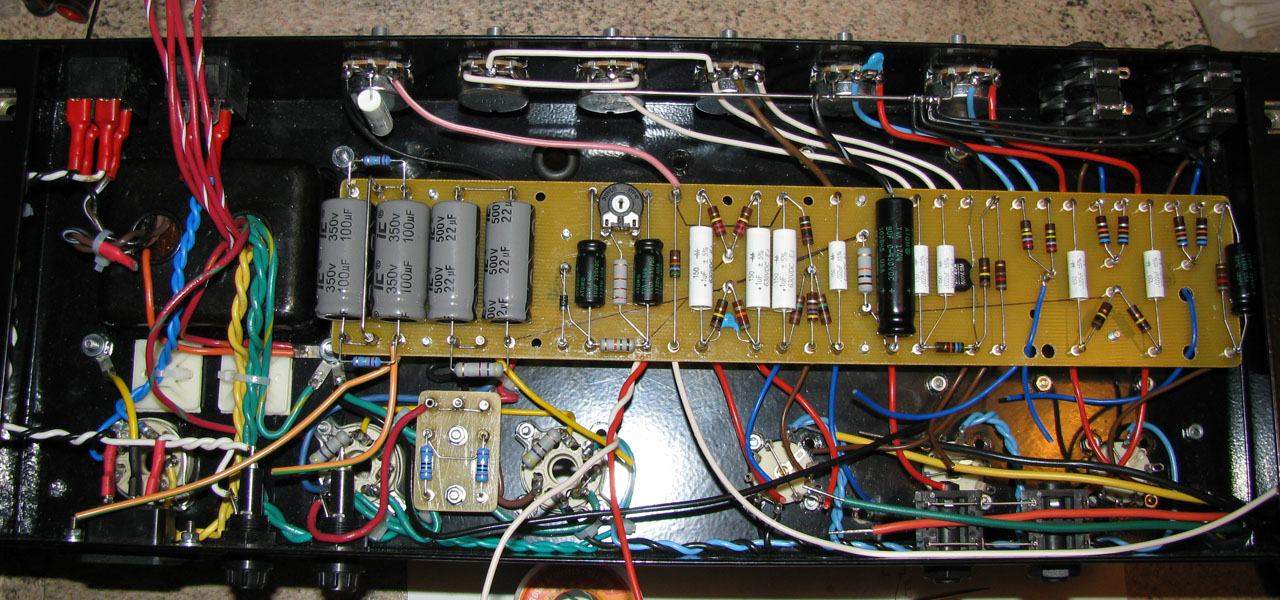

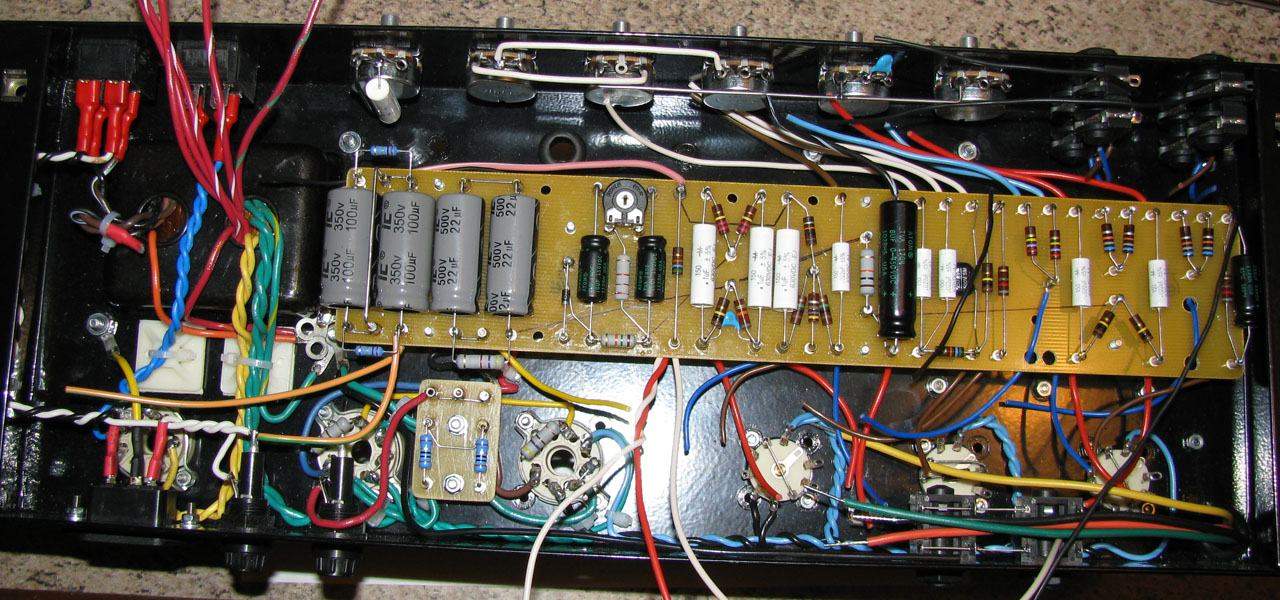

Распаял гнезда и темброблок.
« Последнее редактирование: Марта 17, 2013, 08:14:33 от JoeDominges »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Fender Bassman 5F6-A head DIY
« Ответ #111 : Марта 17, 2013, 09:14:57 »
Это не проводник, это линии, нарисованные маркером. Провода снизу....

 :D


JoeDominges, красиво получается  :good:

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #112 : Марта 17, 2013, 09:23:20 »

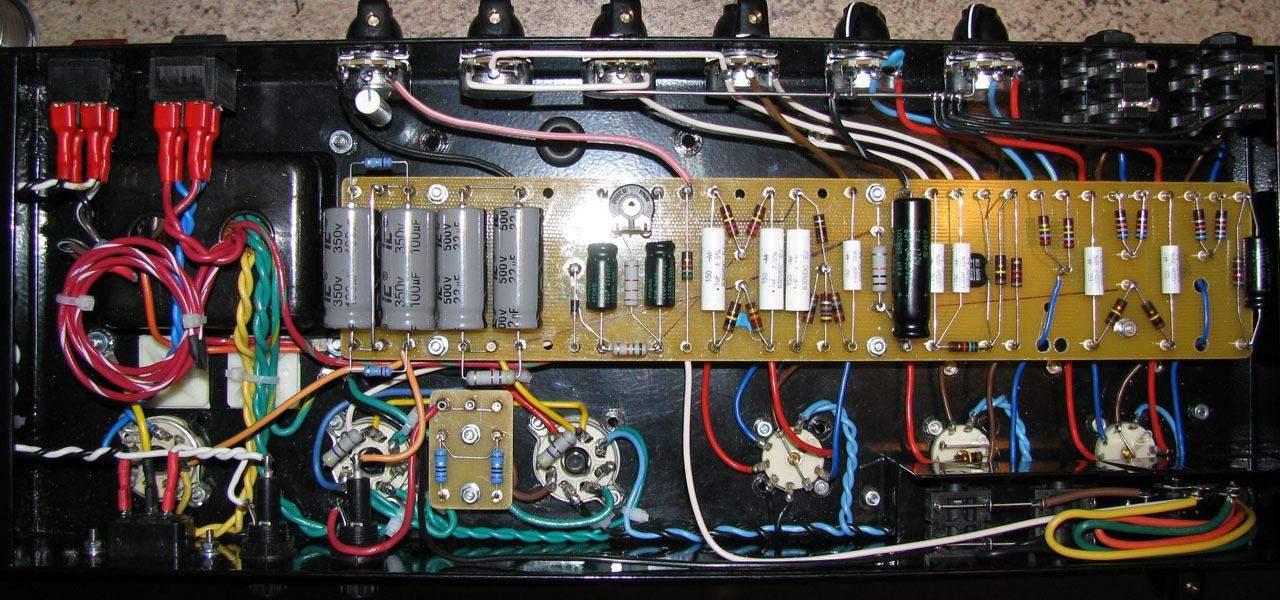

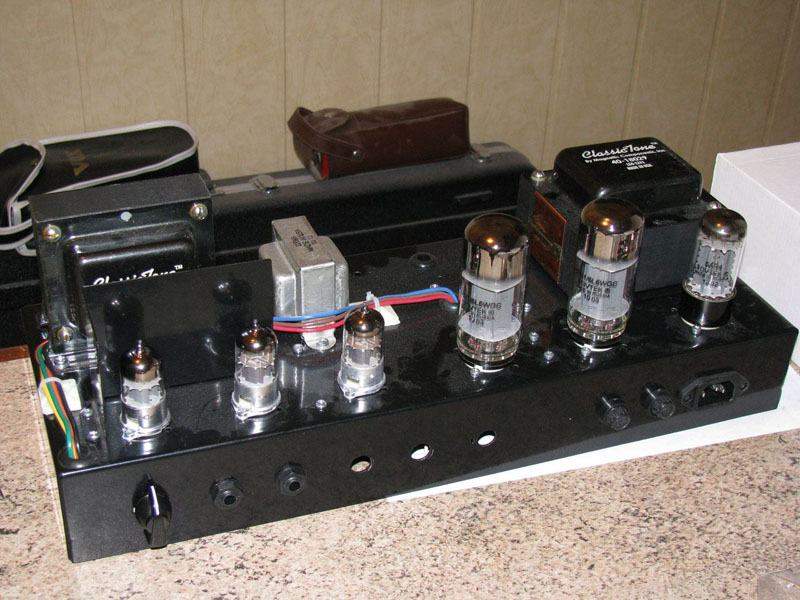

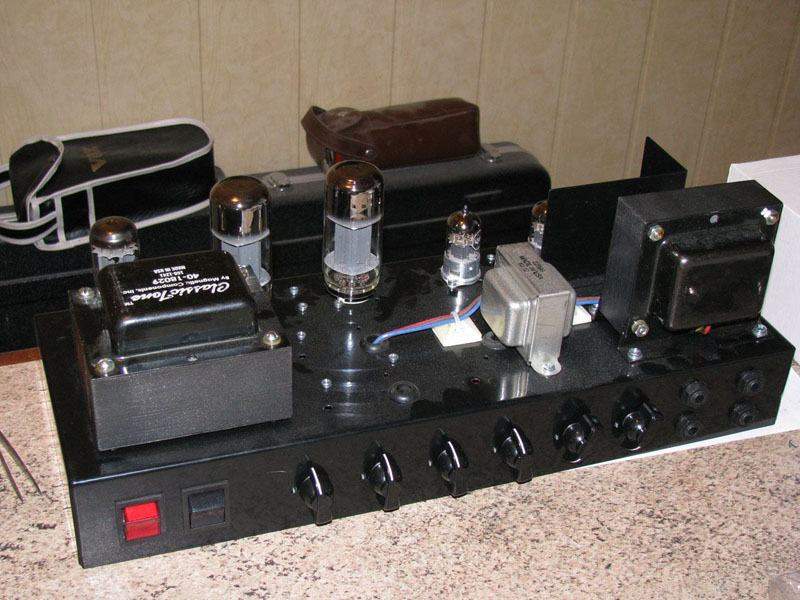

Дособрал. Работает.
Были довольно сильные потрескивания и шорохи со вставленной второй лампой КП, будто лампа полуумершая. Лампы целые все.
Оказалось, что дело в анодных 100k CC резисторах (в инете про это написано много). Пришлось временно заменить все 3 этих резистора (2 в анодах первой лампы и 1 в аноде 2-ой. В катоде КП не пришлось менять) на MF, т.к. трещали они все, как потом оказалось. Планирую потом купить и поставить вместо них CF.

Калачики из проводов в районе силового транса и выходных гнезд будут убраны потом, просто не стал обрезать провода пока что.
Касательно самовозбудов сегодня проверю и напришу.

А пока что не подскажете ток ХХ для 5881 для установки смещения? :)
« Последнее редактирование: Марта 17, 2013, 09:28:30 от JoeDominges »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Fender Bassman 5F6-A head DIY
« Ответ #113 : Марта 17, 2013, 09:36:22 »
А пока что не подскажете ток ХХ для 5881 для установки смещения? :)

Дык он разный может быть :)

Измеряешь анодное напряжение на соответствующей ноге лампы, результат вставляешь в самую верхнюю строку этого калькулятора:

http://www.webervst.com/tubes1/calcbias.htm

В первой строке калькулятора выбираешь свою лампу 5881, класс АВ и жмёшь Calculate Bias.
После установки биаса, через час непрерывной работы, проверяешь всё ещё раз  :pardon:

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #114 : Марта 17, 2013, 09:45:22 »
Дык он разный может быть :)

Измеряешь анодное напряжение на соответствующей ноге лампы, результат вставляешь в самую верхнюю строку этого калькулятора:

http://www.webervst.com/tubes1/calcbias.htm

В первой строке калькулятора выбираешь свою лампу 5881, класс АВ и жмёшь Calculate Bias.
После установки биаса, через час непрерывной работы, проверяешь всё ещё раз  :pardon:
Ага, понял. Калькулятор мне говорит в районе 41 мА.

Оффлайн Zepp

  • Частый посетитель
  • **
  • Сообщений: 145
Re: Fender Bassman 5F6-A head DIY
« Ответ #115 : Марта 17, 2013, 19:54:08 »
Потестили сегодня сабж. Проработал 5 часов подряд, не шумит, не фонит - красота, не ожидал такой идеальной работы. Про звук: слушали в кабинет Kustom 4x12 c Celestion 80s и в Greenback 12''. Видимо, правы были те, кто советовал каб 4x10 для бассмана, хотя понятно, что динамики в Kustom не ахти. Но. Характер оригинального бассмана на месте, и страт, и ES-339 звучат так, как доктор прописал. На удивление хорошо подружился с большим количеством овердрайва и фуззами. Не понравилось только то, что громкость уже на двойке очень суровая, чего не было в комбике бассмана 1959: там играл и на 3, и на 4 (видимо это из-за чувствительности динамиков). Поэтому, в планах сделать Master Volume мод, ну и приобрести соответственно каб 4x10 с двумя керамическими и двумя альниковыми Jensens.
« Последнее редактирование: Марта 17, 2013, 20:02:29 от Zepp »

Оффлайн JoeDominges Автор темы

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Fender Bassman 5F6-A head DIY
« Ответ #116 : Марта 17, 2013, 20:05:54 »
Обещался я тут написать касательно самовозбудов. Так вот. После того, как перепаял анодные резисторы, я забыл поставить внутренний экран между панельками ламп преда и переключалкой с выходными гнездами: на максимум громкости усилок начинал пищать. После установки экрана писк ушел.
Вывод, я полагаю, такой: что-то более гейновое (к примеру, JCM800, а то и JTM45 с 12AX7 в 1 лампе) с таким расположением гнезд на нагрузку наверно делать не стоит.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Fender Bassman 5F6-A head DIY
« Ответ #117 : Марта 17, 2013, 20:15:02 »
в планах сделать Master Volume мод

Боже упаси вас делать такую глупость в этом усилителе  :hmmm:

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
Re: Fender Bassman 5F6-A head DIY
« Ответ #118 : Марта 17, 2013, 21:45:29 »
Таки да, мастерволум в бассмане это не к добру. Впрочем как и керамические дины.

Вообще, лучшие десятки для твида что я слышал - это вебер. 10а125.
...И Эрик Клэптон тоже так считает, не расстраивай его!

Оффлайн Zepp

  • Частый посетитель
  • **
  • Сообщений: 145
Re: Fender Bassman 5F6-A head DIY
« Ответ #119 : Марта 18, 2013, 07:41:52 »
Таки да, мастерволум в бассмане это не к добру. Впрочем как и керамические дины.

Вообще, лучшие десятки для твида что я слышал - это вебер. 10а125.
...И Эрик Клэптон тоже так считает, не расстраивай его!

Я немного изучал вопрос про динамики для бассмана - многие советуют сочетание керамики и алнико:

I really like the combination of the ceramic and alnico magnets. I think you get the best of both worlds without really paying the price of the negatives. I couldn't be happier with this setup.

well im so happy, just replaced 2x P10r's in SRRI with 2x C10Q, wow!!! the lows are intact at high volumes with a nice punch but you can still the alinico sweet highs... so happy made the swap!!!
got the C10Q's along the bottom with the P10r's up top...

А насчет Клэптона - вот есть огромное количество его именных гитар и усилков, что не делает все, на чем написано его имя, каким-то особым тру. Просто коммерция. Так что, не знаю, кого я расстрою, попробовав разные варианты звучания
