lefth, если 1 и 2 это один и тот же провод, то убирайте его, не должно быть кольцевых петель.

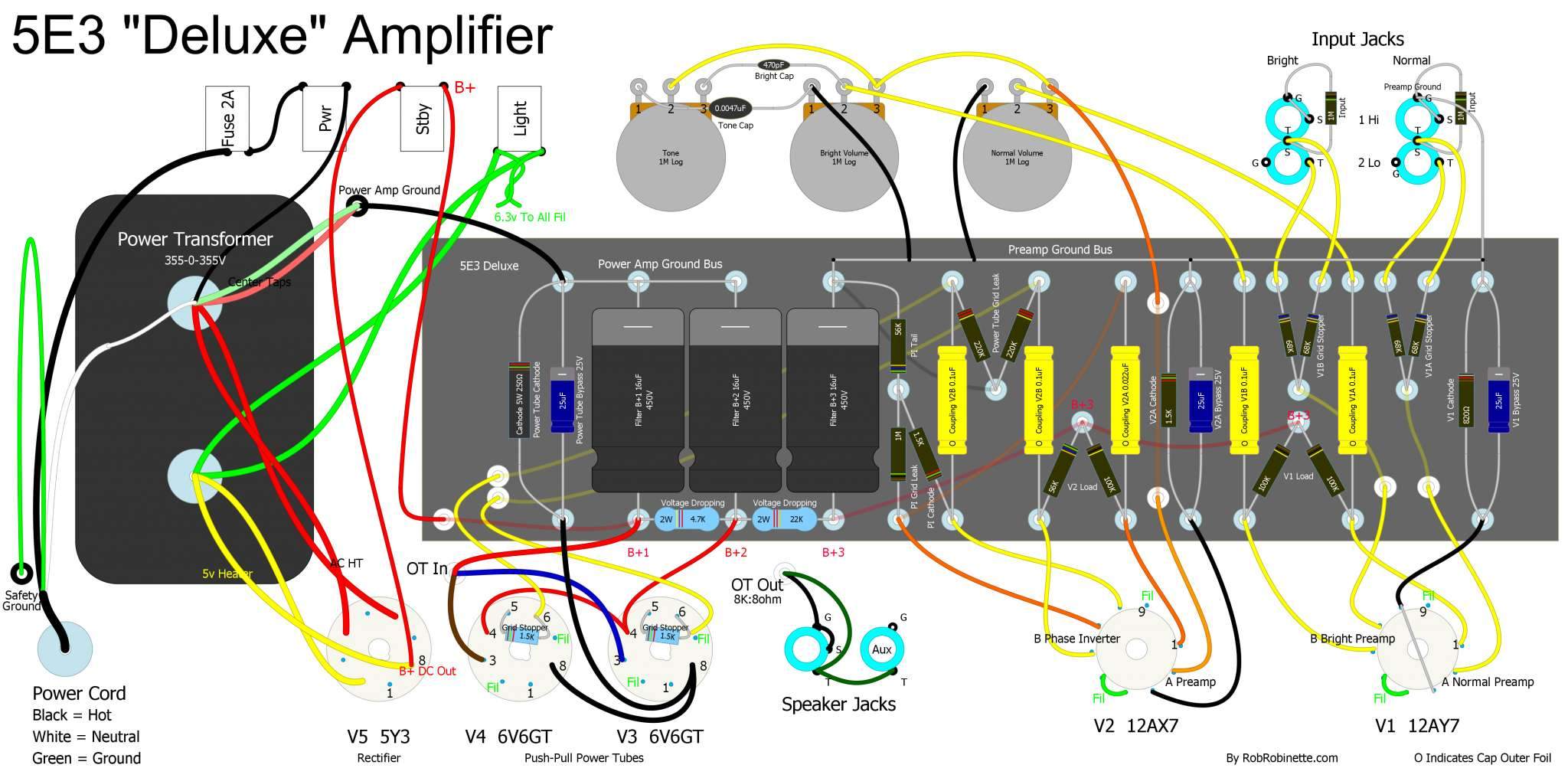

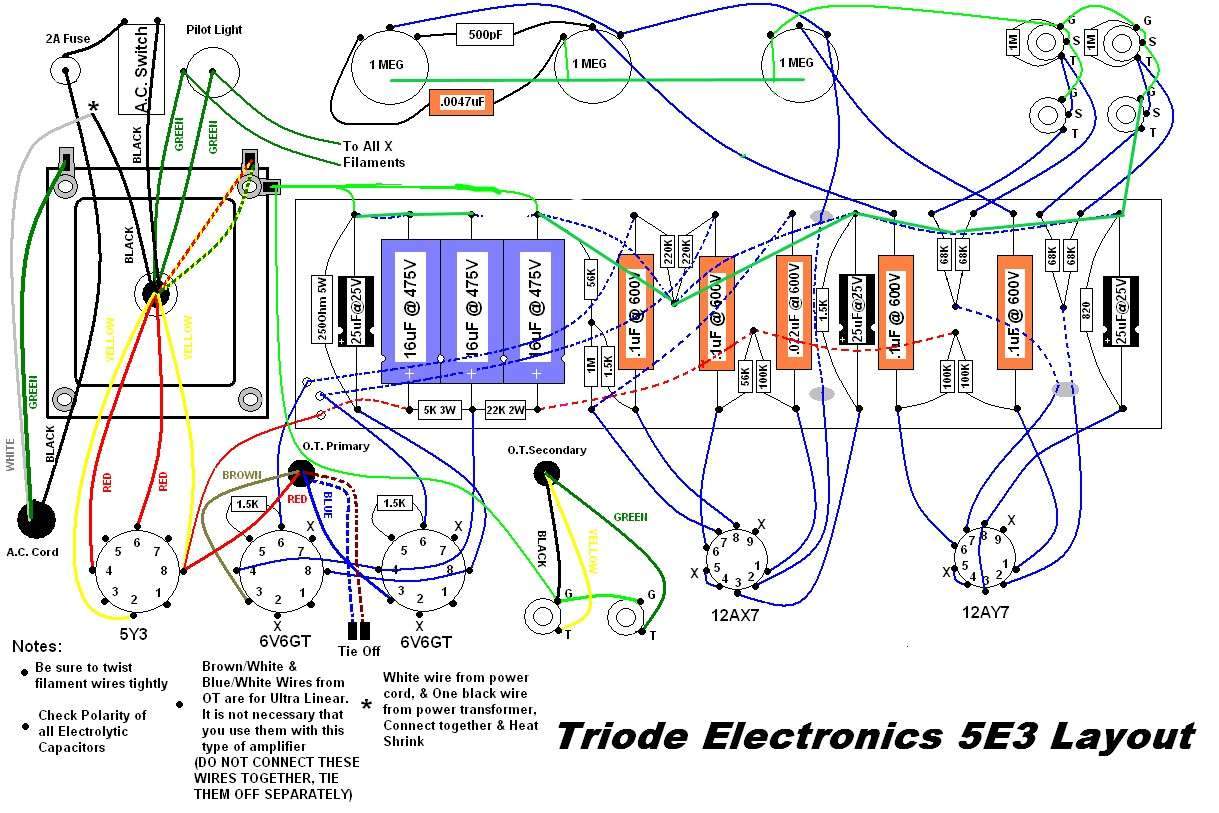

У Вас наверняка есть монтажная схема, сделайте землю как там.

На Вашей монтажке кто-то уже поработал.
Старайтесь не делать землю под крепеж трансформатора, как сделано там.
И сетевой желто-зеленый провод должен быть проложен отдельно и под свой болт.

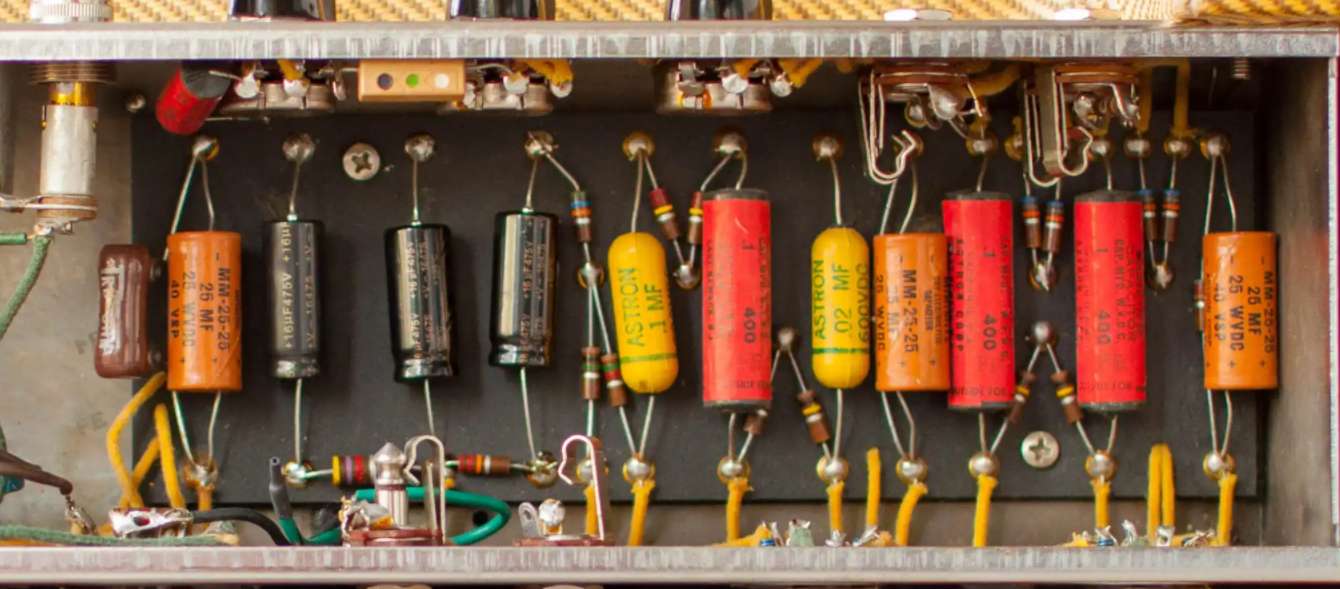

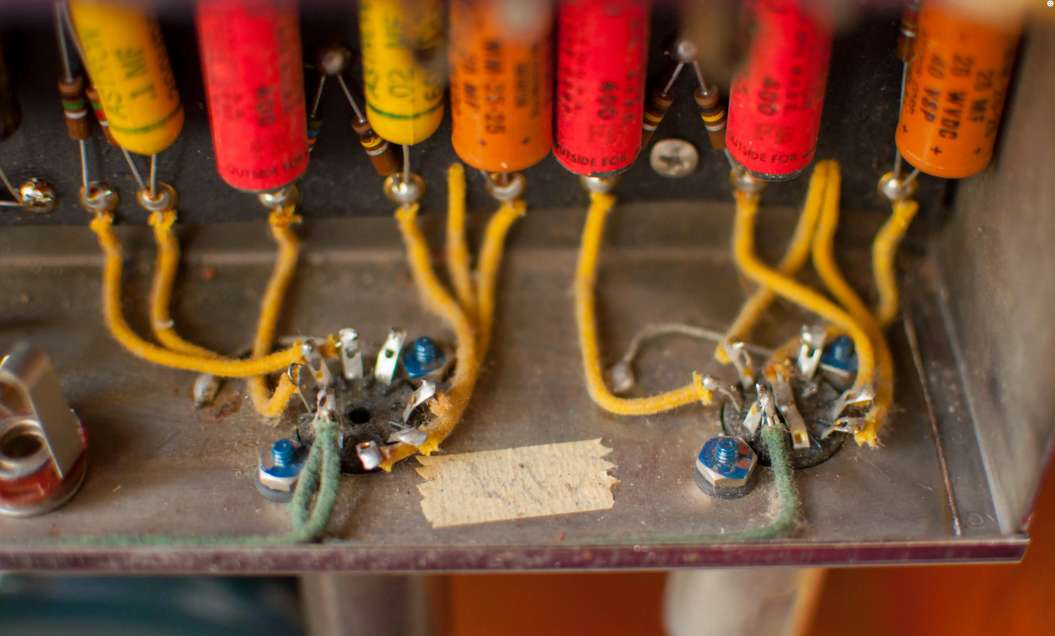

lefth, обратите еще внимание на то, как поджаты все провода к шасси в оригинале.

Здесь интересно, что накал одной фазой проходит через шасси.
