Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #15 : Мая 18, 2016, 20:48:49 »
Цитата: CCR от Мая 18, 2016, 20:36:49
Насколько я понял в канале вибрато 3 каскада, а в нормале - 2.

Именно так и именно поэтому большинству нравится включать гитару к канал "вибрато", даже если само вибрато не используется.

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #16 : Мая 18, 2016, 22:15:38 »
Ясно, всем спасибо за помощь. Только так и не понял для чего нужен конденсатор 0,001 перед 12AT7? Перед ним ведь уже есть разделительный 0,047 на выходе из нормала и 0,1 на выходе из вибрато.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #17 : Мая 18, 2016, 22:21:08 »
Цитата: CCR от Мая 18, 2016, 22:15:38
Только так и не понял для чего нужен конденсатор 0,001 перед 12AT7?

Если ты будешь делать только один канал без вибрато, то оставляешь только один конденсатор перед 12AT7.

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #18 : Мая 18, 2016, 22:36:17 »

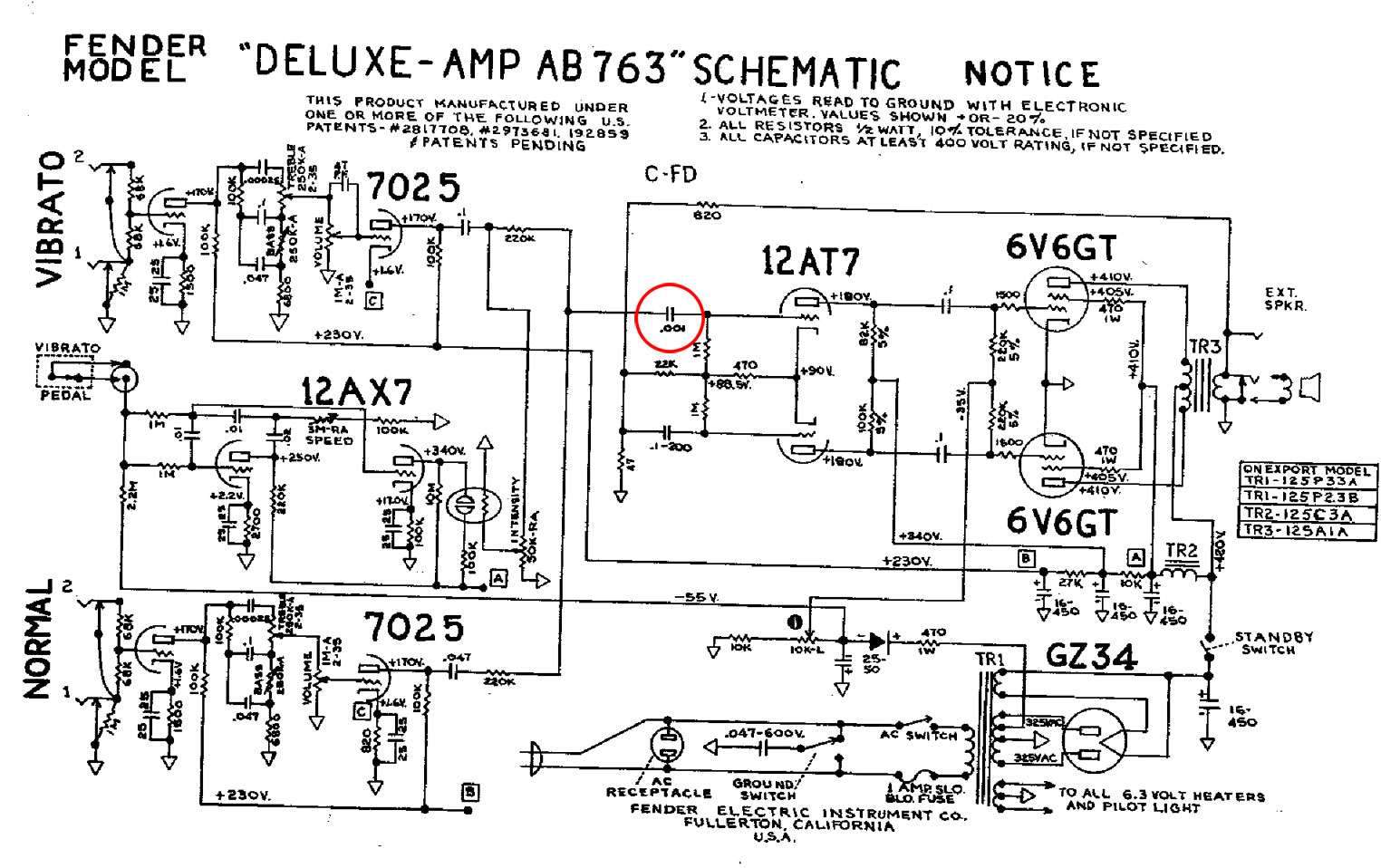

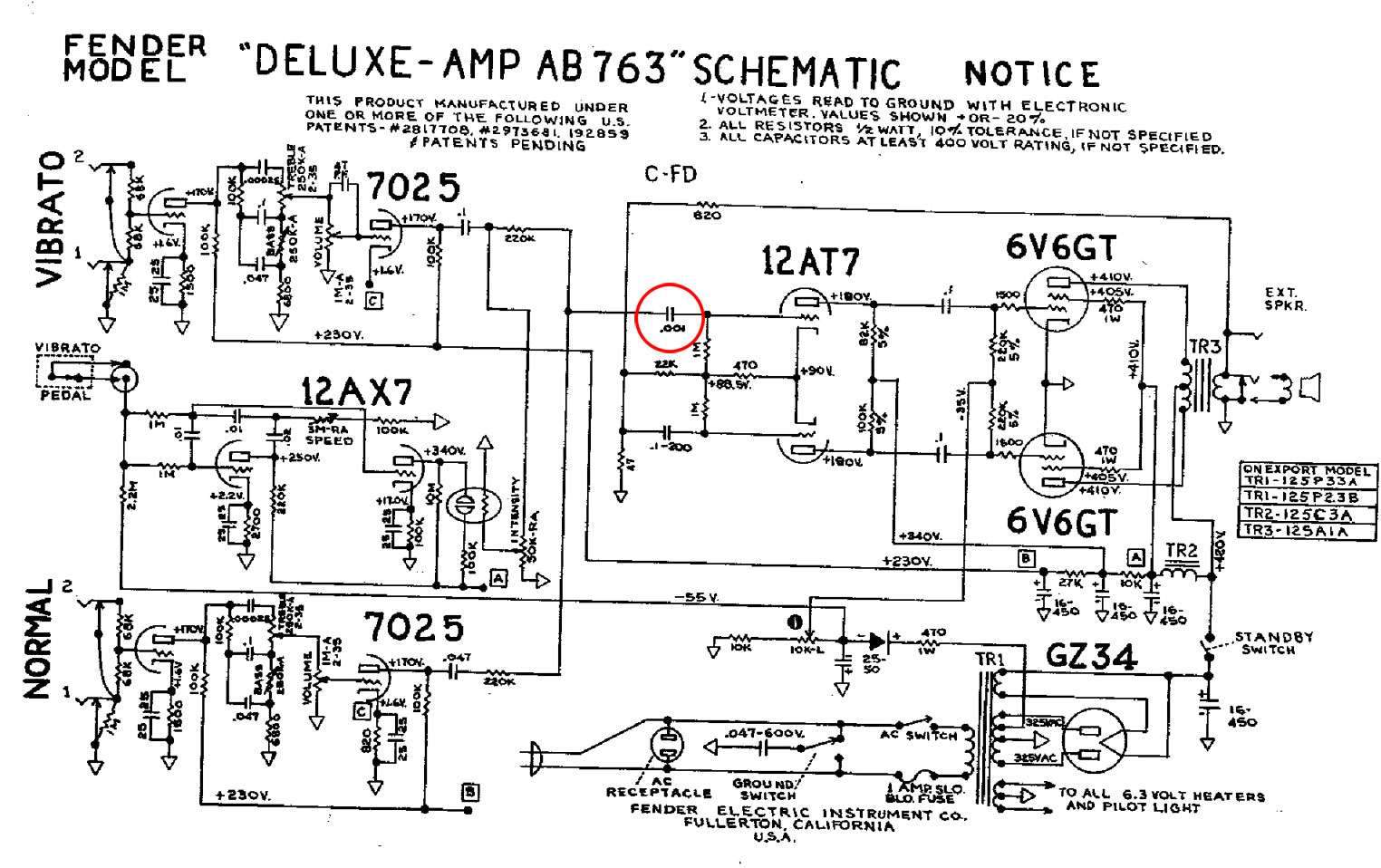

Я вот про этот:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #19 : Мая 18, 2016, 22:37:42 »
Цитата: CCR от Мая 18, 2016, 22:36:17
Я вот про этот

Я тоже про этот.
« Последнее редактирование: Мая 18, 2016, 22:56:40 от runing »

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #20 : Мая 18, 2016, 22:48:28 »
Понятно, оставляю только 0,047. Но в этой (в оригинальной) схеме 0,001 для чего предназначен?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #21 : Мая 18, 2016, 22:56:17 »
Потому что после того первого конденсатора 47нан, есть ещё точка соединения потенциометра 50К с "землёй", затем идет микшер из двух резисторов по 220к. Если в этом случае убрать разделительный конденсатор перед фазоинвертором, то схема работать не будет.

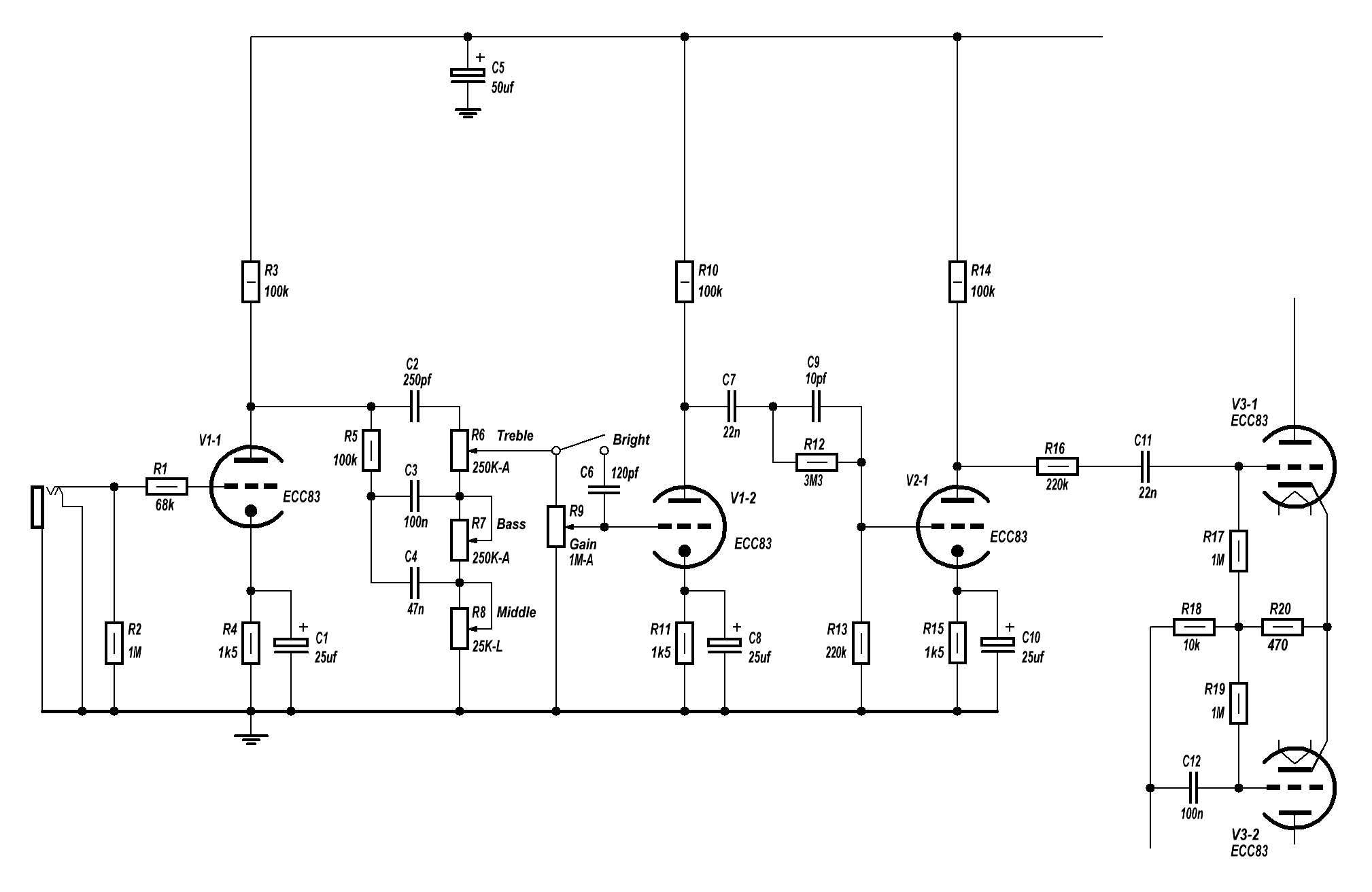

Тебе достаточно включить примерно так:

2118023-0
« Последнее редактирование: Мая 18, 2016, 22:57:48 от runing »

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #22 : Мая 18, 2016, 23:07:57 »
Цитата: runing от Мая 18, 2016, 22:56:17
Потому что после того первого конденсатора 47нан, есть ещё точка соединения потенциометра 50К с "землёй"
Точно, не заметил эту ветвь  :pozor:

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #23 : Мая 18, 2016, 23:31:23 »
в нормале 2
если вы не научились находить на схеме триод и сосчитать до 2х - может пока не стоит начинать такие проекты?  ;D

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #24 : Мая 19, 2016, 00:03:55 »
Не баись, Жорж, фсё будет ок... лучше 7 раз отмерить, как говорица...  :sarcastic:
« Последнее редактирование: Мая 19, 2016, 00:05:30 от CCR »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #25 : Мая 20, 2016, 09:52:08 »
Цитата: CCR от Мая 18, 2016, 22:48:28
Понятно, оставляю только 0,047. Но в этой (в оригинальной) схеме 0,001 для чего предназначен?

Для сохранения АЧХ оригинала более правильным будет оставить 0,001.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8248
  • Репутация: +1845/-248
  • Мнение - не повод получить пулю сразу.
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #26 : Мая 20, 2016, 13:20:40 »
Цитата: Ден2 от Мая 20, 2016, 09:52:08
Для сохранения АЧХ оригинала более правильным будет оставить 0,001.
И ещё там не просто 220к, а делитель.

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #27 : Июня 10, 2016, 15:52:16 »
Да, делитель.
« Последнее редактирование: Июля 11, 2016, 10:38:16 от CCR »

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #28 : Июля 11, 2016, 10:43:28 »

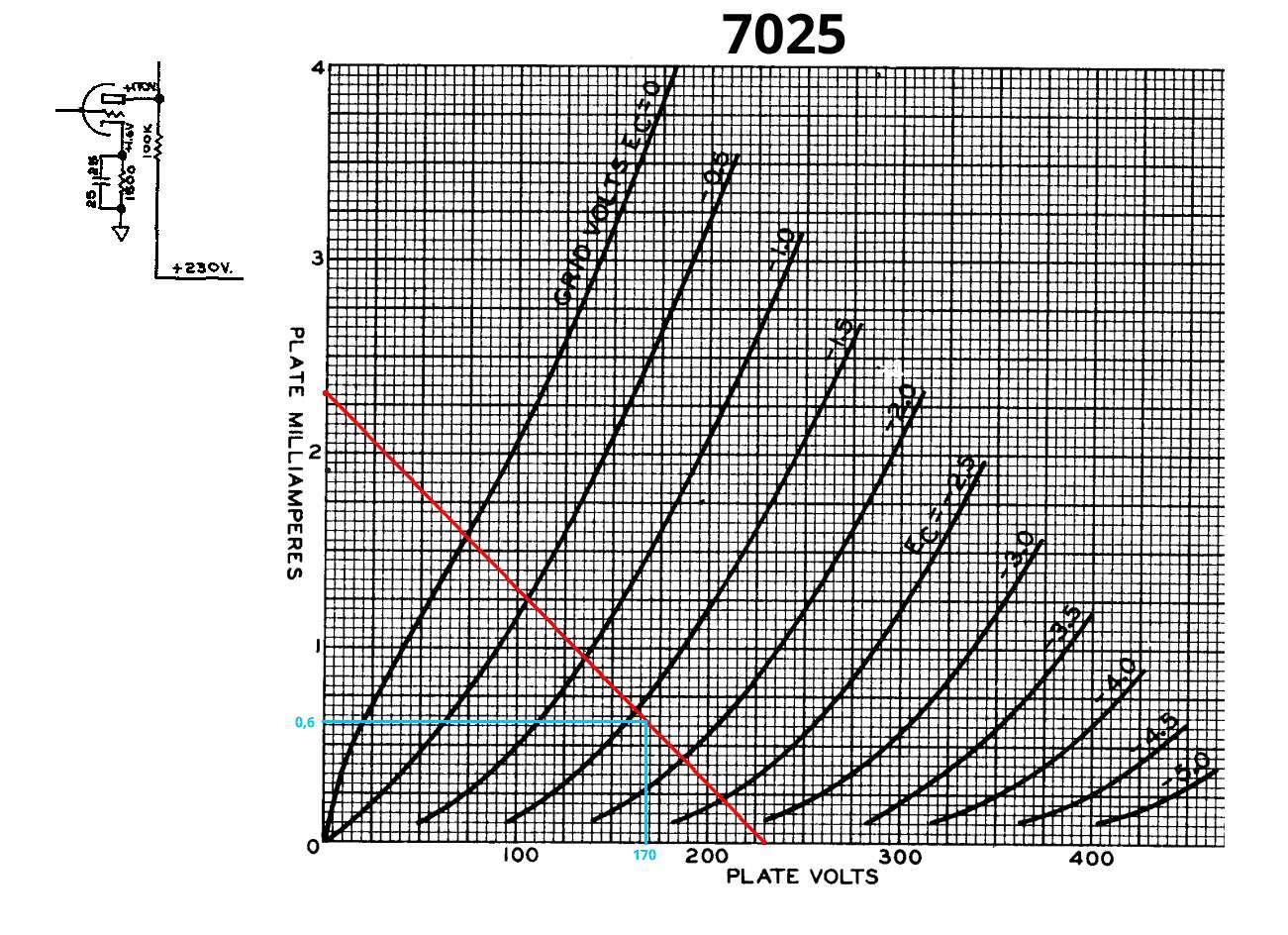

Если нанести параметры первого каскада усилителя на график анодных характеристик лампы 7025 - напряжения совпадают, но рассчётное сопротивление катодного резистора не соответствует указанному в схеме.

R = U/I = 1.6/0.0006 = 2666 Ом (а не 1500, как указано). Если же применять указанный номинал, то будет другое напряжение смещения. Как это понимать, ошибка в схеме?

График и рассматриваемый каскад:
2131315-0

Оффлайн CCR Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +0/-0
Re: Fender Reverb Deluxe '65 без ревера и вибрато
« Ответ #29 : Июля 14, 2016, 17:30:25 »
Интересно другое - следует ли выставлять смещение, указанное в схеме -1.6 В или -1.3 (смещение, получающееся с указанными на схеме номиналами).
