Здравствуйте, как-то подвернулось мне шасси от маршала 1987, я его купил, с этого началась эпопея с постройкой DIY усилителя. Образования у меня специального нету, много я не понимаю, все выяснял на ходу, может мне повезло, но он у меня заработал со второго раза (первый раз была положительная обратная связь, решилась переменой полярности выходного трансформатора). Звук вроде - норм, но имеет место фон. И насчет него у меня есть интересное наблюдение (могу ошибаться): может ли причина быть где-то в фазоинвертере? Почему так решил: если посмотреть на waveform, то одна фаза сигнала будто превышает другую. А когда сигнала нет (только шум) - наборот. Прикрепляю waveform моего DIY, фото waveform оригинального маршала 1987, и аудиодорожки. Подскажите пожалуйста, в правильном направлении я думаю? Может все намного проще? Что пробовал: более аккуратный монтаж переделал, убрал сигнальные провода от первой лампы подальше от накала - помогло (до этого фон был сильнее на 10-20 процентов). движения остальных проводов на фон не влияет вообще. Провода к джекам тоже сделал короче, чем на фото шасси, что прикрепляю. Смены ламп (много разных пробовал) - не решают проблему. Еще: фон увеличивается с увеличением уровня presens, увеличивается, если кинуть джампер между входами. Присутствует, если не подключать гитару, и усиливается с поворотом ручек Volume I и II.

Вадим Лосев, Порекомендовал бы почитать адекватные выкладки по сборке такого аппарата.

- много раз писал, что не надо разводить шину земли по крышкам потов. Мало того, что потам от этого нехорошо, так еще и разводка земли получается корявая.
- плохо видно разводку земли входных гнезд, входные гнезда надо пластиковые с полной изоляцией от шасси. У Маршалла не просто так там сделано так.
- разводку накала надо вдоль стенки как в оригинале. Плюс проверьте, притянут ли накал в земле. Резисторы подтяжки вроде видно, но мало ли...
- непонятно что с землей первых катодных цепей. Провода не наблюдаю рядом.
- монтаж надо причесать, убрать пауки и т.д.
- плохо видно что с землей выходных гнезд. Что куда уходит.

Спасибо большое за ответ, в поисках средней точки накала и изучении этого вопроса я наткнулся на инфу про искусственную среднюю точку 2 резисторами 100 ом, и подумал, а почему бы и нет, прикрутил 470 омные просто попробовать - и фон на 90% исчез! Подскажите, пожалуйста, обязательно ли они должны быть 100 ом? Нашел информацию, что они иногда перегорают.

Вадим Лосев,
Я не большой специалист, но изучал вопрос по ср. точке накала. Как правило, во многих схемах стоят резисторы 100-150 Ом. Чтоб не перегорали, выберите больше мощность.
Во вложении схема Laney VC15. Так там применён потенциометр на 1 кОм, HUM ADJUST - обвел красным. Собственно, такое решение по регулировке минимума шума. Мне кажется, если ставить переменник, то проволочный, 3-5 Вт мощности.

Вадим Лосев, Резисторы просто надо от 0.5 ватт мощностью, желательно тип МО. И горят они чаще всего не сами по себе, а ввиду аварии когда шьет мощные лампы с анода на накал. Очень частая поломка если запустить выходные лампы.

Сопротивление от 56 до 220 ом адекватно. Иногда ставят проволочник маломощный на 100-200 ом и можно подстроить по минимуму фона.

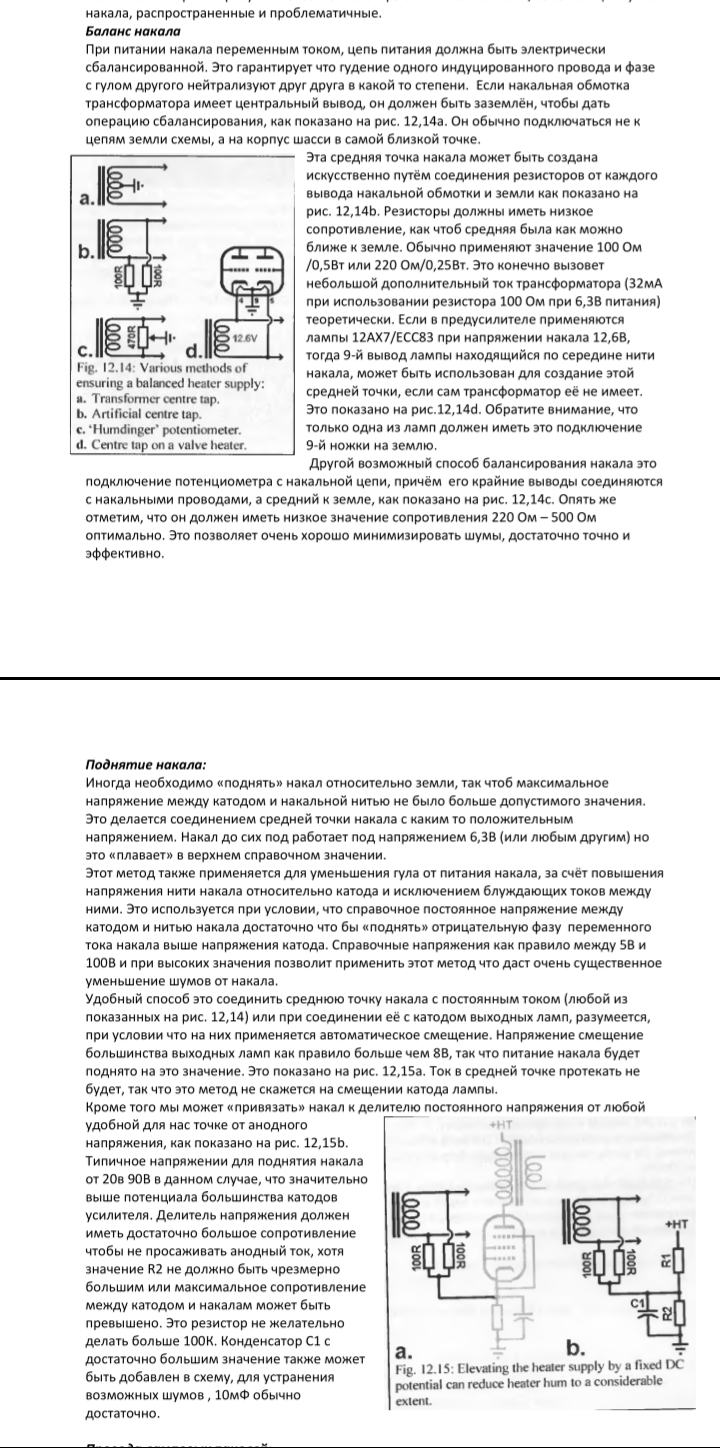

Вот про баланс и поднятие.

Вадим Лосев,
Ещё я бы обратил внимание на присоединение минусов конденсаторов по питанию к шасси. Сейчас разнесены. Может попробовать один минус оторвать и соединить с двумя другими?

Так большинство шаблонов (леек) такие же кривые. Если вижу распайку по корпусам потов - уже в помойку.

Ну да, паучок тут наш любимый присутствует, всё как мы любим.
Всё сразу и не разглядишь.
Вот ещё - провода хай вольтаж на диоды - тоже бы свить с минимальным шагом, дабы от них не фонило как от Днепрогэса.
