Собрал сегодня на платке фуз, реплику тон бендера мк1 от Херста.

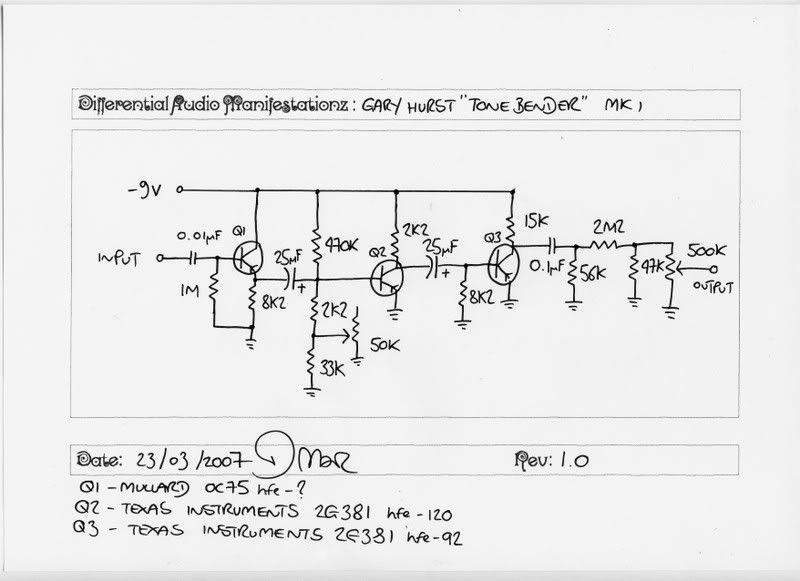

Вот схемка


Транзисторы ГТ402 и SB175.
Транзюки отбирал с помощью приспособы


Помимо отобранных, пробовал все что были, но в итоге, отобранная тройка оказалась наиболее приятной по звучанию моему уху.

Транзисторы:
- Q1 = ГТ402Ж усиление 77 утечка 88
- Q2 =  SB175 усиление 111 утечкка 58
- Q3 = ГТ402Б усиление 97 утечка 128

Вот что получилось

В корпус утолкаю на днях.

Немного сэмплов набросал вечерком. Первые два типа "микс" (Fuzz1  и Fuzz4)
  Fuzz1.mp3 (376.04 КБ - загружено 597 раз.)
 Fuzz4.mp3 (455.02 КБ - загружено 419 раз.)
 Fuzz3.mp3 (1187.88 КБ - загружено 399 раз.)
 Fuzz2.mp3 (628.29 КБ - загружено 361 раз.)

Из обработки только нормализация под -4 дБ, так как писал на малой громкости.

Сегодня чуть поплотнее поиграл и послушал. На верхах затухание какое-то неравномерное. Конкретно 1,2,3 струна, в самом конце как бы рвет звук. То ли настроить чего надо, то ли из-за отсутствия корпуса возбуд какой по ВЧ вылазит.
Напруги где бы посмотреть для сравнения?

Сегодня чуть поплотнее поиграл и послушал. На верхах затухание какое-то неравномерное. Конкретно 1,2,3 струна, в самом конце как бы рвет звук. То ли настроить чего надо, то ли из-за отсутствия корпуса возбуд какой по ВЧ вылазит.

Транзисторы не в режимах

А какой режим должен быть?
У меня напряжение питания 9.3 В. На коллекторе третьего транзистора 9В, на коллекторе второго регулируется от 9 до 4 В, на коллекторе первого напряжение питания.
Номинал какого резистора крутить и к чему стремится? В звуке понятно, к чему по напряжения подгонять?

Честно говоря два года назад я это делал, подзабыл уже
Дело в том, что схема построена и капризна к утечке транзисторов, там смещение задается током утечки базы.
И эта самая утечка, должна быть не маленькой.

Вот почитай мои "тёрки"

http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1156104605/445#445

4el, да, эта схема рассчитана на транзисторы с большой утечкой. Других в те годы не было

4el, советую попробовать Tone Bender MKIII.
Звучит отменно и не такой требовательный к утечке транзисторов.

4el, на видео такой же запирающийся звук

Не стал ждать выходного, затеялся сегодня вечером с с этим фуззом. В итоге перепробовал штук 40 транзисторов в различных комбинациях. Пробовал с утечкой 250-350 мкА, они были только с усилением 150-160. С ними звук был плотнее, напряжение на еммитере Q1 в зависимости от транзистора было от 0.7 В до 2 В. На наличие щелчков не влияло ни как. Транзистор с большой утечкой на месте Q3 давал большее падение напряжения и на коллекторе было от 7.5 до 9 В. Щелчки как были так и остались. Q2 тоже менял на все что только можно. Эффект в звуке, тоне, фактуре есть, щелчки на месте.

Резистор (R8) утечки базы транзистора Q3 заменил на 50 кОм переменник, покрутил эффект в звуке есть, щелчки на месте.
Далее такой же замене подвергся резистор (R9) в коллекторе Q3. Собственно эффект в звуке есть, щелчки на месте.
В питание поставил электролит на 100 мкФ, эффекта никакого.

В итоге после всех плясок вернул все на место.

Подозреваю что причина этих щелчков ВЧ генерация. Так как от них можно избавиться укручиванием ручки "тон" на гитаре в ноль. Или почти избавится, на малой громкости не заметно по крайней мере.

Видимо с печаткой навертел. Надо бы  Q2 и Q3 опустить вниз, ближе к "земле". Уменьшить тем самым длину эммитерных дорожек и дорожек на базу.

Не знаю поможет ли. Но других вариантов у меня не возникает.
